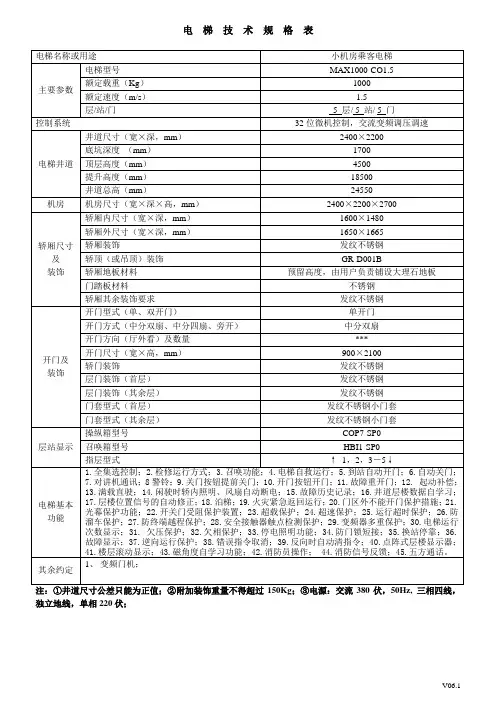

附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。
2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。
2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。
《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。
请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。
3. 功能要求表。
电梯规格及技术参数表一、引言电梯是一种现代交通工具，为了确保电梯的运行安全和性能稳定，需制定详细的规格和技术参数。
本文将对电梯的规格及技术参数进行详细阐述。
二、基本规格1. 电梯类型：载货电梯2. 使用环境：室内3. 电梯控制方式：集中控制4. 电梯装潢方式：不锈钢5. 电梯驱动方式：电动6. 电梯额定载重量：1000kg三、技术参数1. 电梯速度：- 额定速度：1.0m/s- 最高速度：1.6m/s2. 电梯层数：- 最高层数：15层- 最低层数：-3层3. 停站时间：- 开门时间：1.5s- 关门时间：1.0s4. 电梯驱动功率：11kW5. 电梯电源：- 电源电压：380V±10%- 电源频率：50Hz6. 故障自诊断系统：具备7. 电梯制动方式：电磁制动8. 电梯制动距离：- 紧急制动距离：≤0.50m- 正常制动距离：≤0.35m9. 操作方式：按钮和触摸屏双重操作四、安全参数1. 门锁保护：具备2. 门锁嵌入式保护：具备3. 限制开门保护：具备4. 超载保护：具备5. 电源保护：具备6. 楼层接合器：具备7. 救援系统：具备五、控制系统1. 控制方式：微处理器控制2. 电梯调度方式：集中调度、智能调度3. 电梯门机构：- 门机型式：中心开式- 开门方式：自动门- 闭合方式：自动闭合4. 轿厢照明：LED灯照明5. 电梯报警装置：具备六、维保参数1. 维保周期：每半年2. 维保人员：专业电梯维保人员3. 维保电话：XXXXXXX七、总结本文对电梯的规格及技术参数进行了详细描述，从基本规格、技术参数、安全参数、控制系统和维保参数等方面进行了全面说明。
通过严格按照规格和参数要求的生产和维护，可以确保电梯的安全运行，提供便捷的垂直交通。

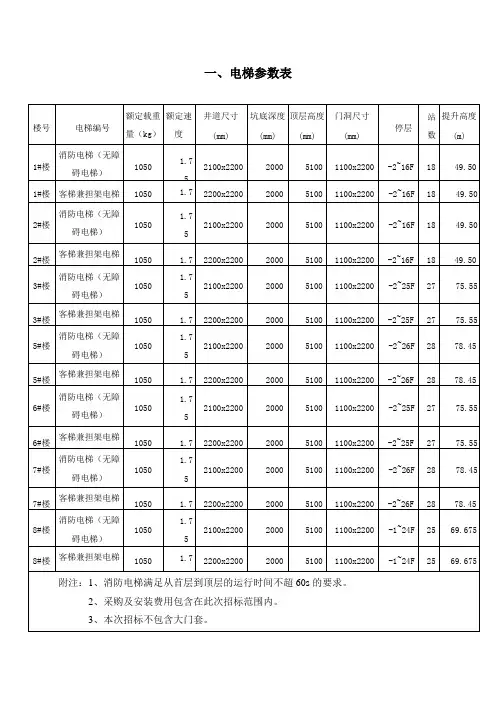

一、电梯参数表二、电梯系统要求要求提供优质电梯产品，质量上乘，使电梯具有高运行效率和舒适平稳的驱动性能，具有节能和便于维修保养的故障诊断等系统。
2.1投标人在投标文件中必须提供完整的电梯型号规格，所供电梯必须是同系列内档次较高的产品。
2.2供电电源：380V-3-50Hz2.3额定功率：要求投标人报出每台电梯的具体指标值。
2.4电磁兼容性：要求投标人提供以下两方面的指标值，并确认能否满足本用户的电梯安装环境条件。
2.4.1所提供的电梯产品对环境的电磁辐射指标。
2.4.2所提供的电梯产品抵抗外部电磁辐射指标。
2.5噪声水平：机房内≤75dB，运行噪音≤50dB，轿门开/关门时≤55dB。
2.6平均无故障工作时间：要求投标人提出控制柜、曳引机、门机、门锁、限速器、安全钳、轿门、层门以及电梯整机的具体指标值。
2.7使用寿命：要求投标人提出具体指标值。
2.8控制柜：分散控制系统应满足抗干扰能力强、实时性高、通信容量大等要求；拖动控制系统采用不低于VVVF变压变频调速的控制技术，双微机控制，控制版采用不低于32位的CPU。
2.8.1整机可靠性，列出起制动运行60000次中，失效（故障）次数,（不应超过5次）；2.8.2控制柜可靠性，电梯起制动运行60000次中，控制柜失效（故障）次数,（不应超过2次）；2.8.3启动加速度值、制动减速度值；2.8.4最大加减速度；2.8.5平层准确度；2.9曳引机：提供高效节能并具有良好动力特性的无齿轮曳引机，驱动电机为永磁同步电机。
2.9.1定子绕组的绝缘电阻在热状态时或温升实验结束时，不应小于0.5MΩ，冷态绝缘电阻不小于5MΩ；2.9.2制动电磁铁的最低吸合电压和最高释放电压应分别低于额定电压的80%和55%；2.9.3制动器制动响应时间不应大于0.5s，对于兼作轿厢上行超速保护装置制动元件的曳引机制动器，监控电梯失速时，不能超过电梯额定速度的115%；2.9.4制动器线圈耐压试验：导电部分对地间施以1000V电压，历时1min不应出现击穿现象。
附件别墅电梯主要技术参数以及主要功能一，技术参数：1，运行速度：0.4/S2、客乘人数：5人2，荷载：400Kg，3，轿厢为贯通型二，层门及门套装潢：1，层门材料：发纹不锈钢；2，轿顶：标准配置；3，轿门材料：发纹不锈钢；4，前壁材料：发纹不锈钢；5，轿壁材料：发纹不锈钢；6，开门方式：侧分伸缩式；三，电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：220V4，额定频率：50MZ四，主要功能：1、断电自救功能、2、应急电池供电3、检修运行，4、连续服务，5、自动运行，6、电梯受阻S速保护，7、轿内反向指令消除，8、轿内运行方向指示，9、层站运行方向指示，10、关门按钮响应指示，11、换向重开门，12、门负载检测，13、开门按钮响应指示，14、开门受阻控制，15、开门保持时间自动调整，16、轿厢应急照明，17、即时关门，18、警铃，19、检修操作，20、层站运行控制开关，21、主层站待机，22、对讲装置，23、强制关门，24、称重启动，25、超载报警，26、轿内超载指示，27、停电应急平层，28、重复关门，29、本层再开门，30、电梯到站指示，31、语音报站、32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护，35、可设置号码通信。
注：轿箱内部装修（含电梯轿箱门及门套）选配标准提供彩页供选配（另考虑业主自行装修需提供荷载参数标准）电梯主要技术参数以及主要功能一技术参数：1、运行速度：1.0 /S（5、6、8、9、12、13#楼）1.75 /S（14、15、16楼）2、荷载∕客乘人数：1050Kg∕14人（5、6、8、9、12、13楼）。
荷载∕客乘人数：800Kg∕11人（14、15、16楼），3、控制方式：双台为并联双控，单台为单联单控，二层门及门套装潢：2、层门及门套材料：发纹不锈钢；3、轿顶：标准配置；4、轿门材料：发纹不锈钢；4、前壁材料：发纹不锈钢；5、轿壁材料：发纹不锈钢；6、开门方式：中分式三电气：1，驱动方式：VVVF；2，曳引机电动机：永磁同步（PM），3，额定电压：380V4，额定频率：50MZ5，门机系统：变频门机系统四主要功能：1、分散待机，2、检修运行，3、连续服务，4、自动运行，5、电梯受阻S 速保护，6、轿内反向指令消除，7、轿内运行方向指示，8、层站运行方向指示，9、关门按钮响应指示，10、换向重开门，11、门负载检测，12、开门按钮响应指示，13、开门受阻控制，14、开门保持时间自动调整，15、轿厢应急照明，16、即时关门，17、警铃，18、检修操作，19、层站运行控制开关，20、主层站待机，21、五方对讲装置，22、强制关门，23、称重启动，24、次层停靠，25、超载报警，26、轿内超载指示，27、上电再平层，28、重复关门，29、本层再开门，30、安全停靠，31、停层开门，32、消防返回及信号反馈，33、光幕安全触板，34、照明及通风装置自动关闭，35、ITV电缆；34、电梯故障及诊断，35、防捣乱保护36、停层提示铃。
（一）电梯基本参数富丽华三期电梯数量及参数一览表（二）客梯技术规格及功能要求：1、客梯规格要求1.1驱动方式：新型交流变频变压无级调速驱动系统VVVF1.2曳引方式：采用永磁同步无齿曳引机。
1.3控制系统：采用全电脑及模块集成电路控制系统，实现高效的客流控制管理。
1.4电源要求：动力为三相制交流380V/50HZ，照明为单相交流220V/50HZ，电压波动范围±7%；1.5电梯门A：门机采用交流变频VVVF控制系统；B：层门形式为中分对开形式，全光幕；C：门尺寸按标准并接合招标方提供的图纸制作安装；D：门运行效率：开、关门时间应可调整，并采用提前开门方式；1.6机房：本项目垂直电梯采用小机房形式；1.7起、制动及运行时应舒适，无抖动、冲击感觉，运行曲线应平滑，运行效率高；1.8电梯运行时，垂直方向和水平方向的震动加速度要求投标者提供具体参数；1.9厅轿门关闭连锁打开瞬间至电梯启动瞬间的间隔时间要求投标者提供具体参数；1.10平层精确度：不低于下述第四条相关标准和规范要求，要求投标者提供具体参数；1.11噪声：运行时轿厢内噪声、开关门噪声和机房噪声不低于相关标准和规范要求，要求投标者提供具体参数；1.12轿厢高度:轿厢高度（包含吊顶）3600mm。
1.13轿厢扶手：提供标配型号供项目选择；1.14轿厢内平均照度≥150 Lux；1.15操纵盘：双侧操纵盘，采用一体式操作盘，按钮直接嵌入在轿厢前壁上；按钮面层材料为发纹不锈钢；1.16通风设备：两侧排气孔；1.17每层梯厅应配有位置显示器及指示灯；1.18外召唤盒：发纹不锈钢；1.19主服务楼层：1/F。
1.20控制箱内要留有信息传输接口，信号传输采用串行通讯方式，能与建筑消防、楼宇控制、安防系统兼容。
轿厢内备有电视监控摄像机接口，同时预留十寸液晶显示；机房内预留五方通话接口。
井道、机房部分由投标方实施；1.21 DT3具有消防员功能1.22 DT3应具有无障碍功能（残疾人操作盘、语音、安全扶手）；1.23 电梯装修厅门：首层采用镜面不锈钢，其他楼层采用发纹不锈钢。
一、电梯技术规格表
一、主要参数
产品系列：TWJ/100系列
梯种传菜电梯
机房位置井道顶部
载重100KG
速度0.4m/s
顶层高度3米以上
开门方式手动上下中分门
停站数2层2站2 门
二、技术参数
驱动方式曳引交流单速
曳引比41:1
控制系统微机控制
三、轿厢描述
轿厢尺寸600宽600 深600 高（mm）
可根据客户需求进行改装！
四、轿厢材质
轿厢与厅门的材料：201发纹不锈钢1.2mm（实际厚度1.13mm）五、土建井道
井道尺寸1000宽X 1000 深（mm）
六、土建厅门
厅门尺寸800 宽X 600 高（mm）七、主电源供应
主电源单股三向五线制
电源差±7%
照明单设机房照明
温度范围40°
八、厅门尺寸800 宽X 600 高（mm）
九、主电源供应
主电源单股三向五线制
电源差±7%
照明单设机房照明
温度范围40°
十、工程总价,贰万捌仟伍佰元整.小写,28500.00元。
（含土建）
二、配置表
三、主要控制功能表
详细功能介绍：
杂物电梯特点：
微机控制、模块化系统及先进的自检程序为一体的全电脑控制的电梯；控制技术先进、设计新颖独特、结构紧凑、做工精良；操作简便、安全可靠、噪音低、易于维修保养；占用空间小、无需很强的土建承载力、电梯无需土建井道、机房，只要将杂物电梯相对位置的楼板留好预留洞口即可，给建筑整体设计和布局带来方便；每年不断推
出新款、新配置、新功能。
电梯标注功能：
电锁功能基站呼梯盒配备电锁用于启动和关闭电梯的控制电路。
自动平层功能：
当因某种原因，诸如停电或操作不当造成轿厢未停靠在任何一层站的平层位置时，用电锁重新开启电梯，本电梯能自动下行至临层站平层，并显示停靠的楼层，以便电梯正常运行。
电气门联锁功能：
各层门均有电气门联锁开关，当任何一层厅门打开时，电梯停止运行，保证人员使用安全。
层门机械锁功能：
每层厅门均装有机械门锁，当轿厢不在本层站停靠时，层门不能开启，如遇到特殊情况，可用本公司随梯配带的专用钥匙开启层门，此钥匙专供电梯管理人员使用。
开关门提示功能：
电梯运行到站后，数码显示所在层站，开启层门呼梯盒上的“占用”按钮亮，表示层门开启，按下呼梯盒上的“占用”按钮则蜂鸣提示用后关好层门，所有层门均关闭好后“占用”按钮灯灭，电梯可正常运行。
轿厢位置运行方向显示功能：
每层厅外呼梯盒上均有电梯上下运行方向指示箭头，箭头亮时表示电梯正按箭头所指方向运行，箭头灭时，则电梯已停止停止运行，
轿厢位置由数码显示所在楼层
故障显示自诊断功能：
当电梯出现故障时，厅外数码显示会以代码形式不断闪烁，从而诊断故障及原因，代码的意义在随机文件的使用说明书中有介绍呼梯应答功能
按下呼梯按钮，被选楼层按钮指示灯亮，到站后撤销记忆，指示灯灭
遇故障自动停机功能
当轿厢与对重遇到障碍时，电梯主机运行时间大于全行程正常运行10秒前电梯主机自动停止运行
接触器粘连保护功能：
如接触器线圈失电后接点未能断开时，电梯不能再次启动，以保障安全
蜂鸣提示功能：
具有到站蜂鸣提示功能
缺相、错相保护措施：
控制系统装有断、错相保护继电器可防止由于电源相序的变化或缺相所导致的电梯异常运行
电机过载保护功能：
控制系统装有热过载保护继电器，如果轿厢被卡堵，其它保护措施失灵，导致电机过载时，可自动切断电机电源，保护电动机极限限位保护功能：
在井道的最上端和最下端装有极限开关和限位开关，可防止轿厢冲顶或墩底。
接触器机械互锁功能：
接触器机械互锁保护，特别保证上、下行运行可靠
故障重新启动功能：
只有在排除故障后，并且将控制柜内运行/检修开关拨到运行位置，重新送电，电梯才能正常运行，防止误操作，保证安全可靠。
厅门止动装置
在厅门上装有可防止电梯在正常运行中由于厅门的非正常开启而导致电梯非正常停止运行的装置，使电梯运行更加安全可靠。
四、售后服务
1.由安装队安装的电梯须免费保养维修12个月
2.严格按照国家有关规定定期对电梯进行保养
3.如遇到电梯在使用过程中出现故障，在接到故障报修电话
后，服务人员保证8小时内赶到现场排除故障。
4.提供免费技术咨询。
