山东好当家集团热电厂1×130t/h锅炉烟气海水脱硫及其他改造工程 技术方案

1

山东好当家集团热电厂

1×130t/h锅炉烟气海水脱硫及其他改造工程

技术方案

2016年4月 荣成邱家水产有限公司热电厂 山东好当家集团热电厂1×130t/h锅炉烟气海水脱硫及其他改造工程 技术方案

2

1 概况

山东好当家集团热电厂现有2台75t/h和1台130t/h循环流化床锅炉发电机组，负责集团下属单位的供电和供热。2台75t/h循环流化床锅炉烟气采用双碱法工艺脱硫，为早期建设；1台130t/h循环流化床锅炉烟气采用石灰-石膏工艺脱硫，为近期建设。

本次改造拟拆除2台75t/h锅炉双碱法脱硫装置，采用海水法对130t/h锅炉烟气脱硫，采用石灰-石膏法对的2台75t/h锅炉烟气脱硫。

新建一套海水法脱硫装置，改造130t/h锅炉烟气脱硫烟道，将烟气引入新建脱硫塔用海水脱硫；2台75t/h锅炉烟气烟道合并后，引入现有的130t/h石灰-石膏法装置脱硫塔脱硫。

因烟风道阻力，设计时需考虑两台脱硫塔入口烟风道增加增压风机，由投标方提供参数、方案。

因主烟囱防腐的原因，所以两台脱硫塔出口最高处预留烟气直排口，高度0.5米，配有法兰、盖板。净烟气不得进入主烟囱。

2.气象地质

荣成地处中纬度温带季风区，濒临黄海，四季分明，气候温和。年平均气温11.2℃，最高气温35℃，最低气温-18.3℃；多年平均降水量726.1mm，降水集中于7-9月份，占全年降水量的60%；多年平均蒸发量为79.7mm，年平均无霜期200天，多年最大冻土深度0.5m。

场地内地层受断裂影响，岩性变体较大，以3层风化片麻岩（花岗岩）或4层强风化片麻岩（花岗岩）作基础持力层；地基承载力特征值：

地层编号 岩土名称 地基承载力特征值（kPa）

2 殘积土 200

3 全风化片麻岩 300

3-1 全风化花岗岩 300

4 强风化麻岩 500

4-1 强风化花岗岩 500

荣成市基本地震烈度为6度，设计地震基本加速度为0.05g。 山东好当家集团热电厂1×130t/h锅炉烟气海水脱硫及其他改造工程 技术方案

3

3.锅炉和引风机参数

锅炉参数：75t/h*2 压力5.29MPa 排烟温度130度

机组年利用小时8000h，燃煤量12t/h*2

130t/h*1 压力5.29MPa 排烟温度130度

机组年利用小时8000h，燃煤量21t/h

75t/h锅炉配置引风机：型号JL-Y7511A，风量170000m3/h m3/h，风压4484Pa，电机YKK450-6，功率400KW。

130t/h锅炉配置引风机：型号AYX130-128No22.6D，风量284000m3/h，风压6000Pa，电机YJTFKK500-6，功率710KW。

4.锅炉燃料成份

项目名称 代号 化验结果 单位

分析基固定碳含量 CfGD 43.11 %

分析基全硫含量 Sf 1.0 %

分析基含氮量 Nf - %

分析基含氢量 Nf - %

分析基含氧量 Nf - %

分析基灰分含量 Af 24.67 %

全水份 Wo 20.0 %

挥发分 Wf 28.57 %

分析基低位发热量 QfDW J／g

5.海水数据

机组海水循环水总量5000m3/h，pH值8左右，碱度1.7-2.0mmol/L，温度小于50度

6. 烟气进海水法脱硫装置（FGD）参数

烟气量210000m3/h；烟气温度130度；除尘器出口含尘量小于50mg/Nm3；SO2浓度小于2500mg/Nm3。

7. 烟气SO2排放要求、海水排放要求

要求SO2排放浓度低于25mg/Nm3，海水排放标准为二类水产养殖区域标准。 山东好当家集团热电厂1×130t/h锅炉烟气海水脱硫及其他改造工程 技术方案

4

8.平面布置

根据现场实际，新建吸收塔拟布置在现有2台75t/h锅炉烟气双碱法吸收塔一侧，并与原有石灰-石膏法吸收塔对齐，所需循环泵房布置在新建吸收塔附近，使整体布置美观整齐。海水前池、曝气池、排水池占地较大，并考虑到排水方便，将其集中布置在煤场外侧。曝气风机布置在曝气池附近。

电气设备布置：

脱硫岛低压配电柜、控制柜等集中布置在配电控制室内。

电气设备的布置将会考虑足够的操作、检修空间，配电控制室将会考虑防火要求。

注：需方只负责将主电源供至投标方主控制柜。

9. 热工自动化系统

本工程采用DCS控制系统来完成对脱硫系统的控制、连锁及保护。

脱硫控制系统还应包括其与电厂机组主控系统的接口，通过该接口将脱硫系统中的主要监视、报警变量送至电厂机组的DCS系统，并实现脱硫控制系统与原脱硫控制室DCS系统兼容。

10. 土建工程

设计采用的主要技术数据：

抗震设防烈度6度，设计基本地震加速度值为0.5g。

所有土建由投标方提供设计图纸，由需方提供材料并施工。其他所有工程及材料由投标方负责。

11. 保温及其他

所有烟风道保温厚度不低于10厘米，所有设备外包彩钢瓦厚度不低于0.5毫米。所有烟气挡板门为单轴双叶片，叶片：Q235衬1.4529；密封片：C-276；轴：45#钢衬1.4529；框架：Q235，所有内部接触湿烟气部位均外衬1.4529.

1#、2#引风机出口烟风道改造及外包保温、彩钢瓦。

合集下载

武所屯煤矿12煤老空积水区水文地质参数研究

武所屯煤矿12煤老空积水区水文地质参数研究

第２６卷第５期　山东国土资源　２０１０年５月　

屯煤矿１　２煤老空积水区水文地质参数研究　

刘涛　，李明建　，曹保国。　

（１．枣庄市国土资源局，山东枣庄　２７７１０２；２．山东省煤田地质规划勘察研究院，山东枣庄　２７７１０２；３．山　东省武所屯生建煤矿，山东滕州　２７７５２１）　

摘要：通过该矿ｌ２煤老空积水的疏放试验，选取相应的数学模型，计算了太原组ｌ２煤老空积水区的水文地质参　数——渗透系数、充水系数；为滕北矿区类似条件下的老空积水疏放提供了理论依据。根据试验提出了利用集水　廊道原理，扩大钻孔涌水量，节约工程费用，提高疏放效率的工程设计方法。　关键词：防治；老空积水；水文地质参数；集水廊道；武所屯煤矿　中图分类号：ＴＤ７４２　．２　文献标识码：Ａ　

武所屯煤矿位于滕县煤田滕北矿区，１９７６年建　

井，是该矿区开发的第一对矿井，其他矿井多在其后　１０￣２０多年才开始建设。因此对该矿井老空积水　区水文地质参数的分析研究，不但可指导矿区探放　

水工作，而且对全矿区防治水工作、煤炭安全开采具　有重要的指导意义。该矿在八采区利用构造带和老　

巷的集水原理，仅用了２个钻孑Ｌ就疏放了１２煤老空　积水，解放了受其影响的１４煤，实现了安全生产。　

１　１２煤水文地质条件　

滕北矿区面积４４５　ｋｍ　，现有１５对生产及在建　

矿井，武所屯矿位于这一平原隐伏型煤田的东南角，　为埋藏最浅的矿井。其东、南两边界分别为庄里断　

层（Ｈ＞６００　ｍ）、张坡断层（Ｈ＞１００　ｍ），西、北部属　人为边界，整体上为向Ｎｗ倾斜的单斜构造，伴有　

轻度褶曲起伏。井田内主要可采煤层有１２，１４，１６，　１７煤层，现主采ｌ２，１４煤层。根据多年水文地质观　

测，１２煤开采的主要充水方式为顶板裂隙淋水，除　

１９８９年１Ｏ月１１日３０９工作面发生一次顶板突水　外，生产中未发生大的淋涌水现象，水文地质条件综　

合评定为简单型，因此当前该矿井防治水工作重点　是老空积水　～一。１２煤上覆第四系厚４２～５５　ｍ，侏　罗系砂砾岩厚０～２１２．５　ｍ，其余为残留的太原组煤　

山东省劳动模范和先进工作者名单

山东省劳动模范和先进工作者名单

附件山东省劳动模范和先进工作者名单名

济南市

山东省劳动模范

姜和信济南钢铁股份有限公司焦化厂干熄焦车间电工宁长军中国重汽集团济南卡车股份有限公司车身厂喷漆车

间班长马乃西华电章丘发电有限公司锅炉辅机班班长

崔伟济南变压器集团股份有限公司焊装班班长

张爱民济南黄台煤气炉有限公司容器车间电焊工

房明女济南锅炉集团有限公司集箱厂电焊一组工人

王德元章丘市园林局绿化公司施工队工人徐莉萍女山东百江燃气有限公司客户服务中心查抄员

刘运初济南园林开发建设集团第三分公司项目部经理

马洪亮济南大地机械化保洁有限公司保洁员

张保祥济南一建集团总公司建筑工

梁玉强济南北山粮库保卫科科长

李君强济南市公路管理局项目部经理孙培贤山东省建设建工集团有限责任公司项目部经理

刘伟中国重型汽车集团济南技术发展中心有限公司主任

黄成山东法因数控机械股份有限公司济南法因机械有限

公司总经济师

王永辉山东黄台火力发电厂改扩建机组前期工作办公室主

任

董承田山东山水水泥集团有限公司总工程师

王军济钢集团有限公司董事长

张志刚济南二机床集团有限公司董事长

张正辉济南供电公司总经理

赵培录中国石油化工股份有限公司济南分公司经理

薛兴海济南市公共交通总公司经理

曹晓岩济南四建集团有限责任公司董事长

贾世瑞中国北车集团济南机车车辆厂厂长

秦日伦山东中烟工业公司济南卷烟厂厂长

王忠本济南益康置业发展有限公司董事长

高波中建八局第二建设有限公司总经理

杨学武山东华艺集团有限公司董事长

于剑山东龙箭建设集团股份有限公司董事长

程克红济南鸿腾实业有限公司焗鸭源大酒店总经理

李燕女齐鲁制药有限公司副总经理费玉兰女济南华联商厦集团股份有限公司副总经理张宜霞女中国农业银行山东省分行营业部副总经理

巩振茂济南市水利局水利工程管理站站长

殷庆昌平阴县供电公司经理谢少宁女中国网通集团有限公司济南市分公司工会主席

柏杨女吉利汽车济南项目建设指挥部指挥长陈雪珊女济南市邮政局信息技术局局长

张务平济南市历城区仲宫镇刘家村村委会主任

陈海军章丘市绣惠镇农业技术综合服务站站长

山东省测绘资质单位名单

山东省测绘资质单位名单

通过复审换证单位名单

序

单 位 名 称 资质等级

济南市 1 山东建材勘察测绘研究院 2 山东水文水环境科技有限公司 3 山东电力工程咨询院有限公司 4 黄河水利委员会山东水文水资源局 5 山东省遥感技术应

用中心 6 山东黄河勘测设计研究院 7 煤炭工业济南设计研究院有限公司 8 山

东省冶金设计院有限责任公司 9 济南鲁迪地理信息工程有限公司 10 山东省地

震工程研究院(地震地质队) 11 山东省物化探勘查院 12 中化地质矿山总局山东地质勘查院 13 山东省交通规划设计院 14 山东省地矿工程勘察院 15 济南市房产测绘研究院 16 山东省土地勘测规划院 17 山

东省水利科学研究院 18 山东电力建设第一工程公司 19 山东鲁义信息工程有

限公司 20 山东省国土资源信息中心 21 山东省建院建筑工程总公司 22 山东

省地质调查院

乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 乙级 丙级 丙级 丙级 丙级 丙级 丙级 丙级

23 山东地星信息科技有限公司

24 山东中基地理信息监理有限责任公司 25 山东正维测绘有限公司

26 山东元鸿测绘科技有限公司 27 济南普利给水工程设计院有限公司 28 章丘市测绘队

29 济南德成测绘科技有限公司

30 山东省地质科学实验研究院

31 中建八局第一建设有限公司

32 山东省冶金地质水文勘察公司 33 中建八局第二建设有限公司 34 济南同成测绘有限公司

35 山东方正测绘有限公司

36 山东阳光土地工程评估咨询有限公司 37 山东胜至房地产中介服务中心

38 山东正衡土地房地产评估有限公司 39 山东广泰房地产评估测绘咨询有限公

司 40 山东天诚土地整理有限公司 41 济南市水利建筑勘测设计研究院 42 商河县房屋测绘中心

43 章丘市房屋测绘中心

44 济南方运房产咨询有限公司

45 济南市历城区房屋测绘大队

风水联合冷渣器水冷管束泄漏原因及对策

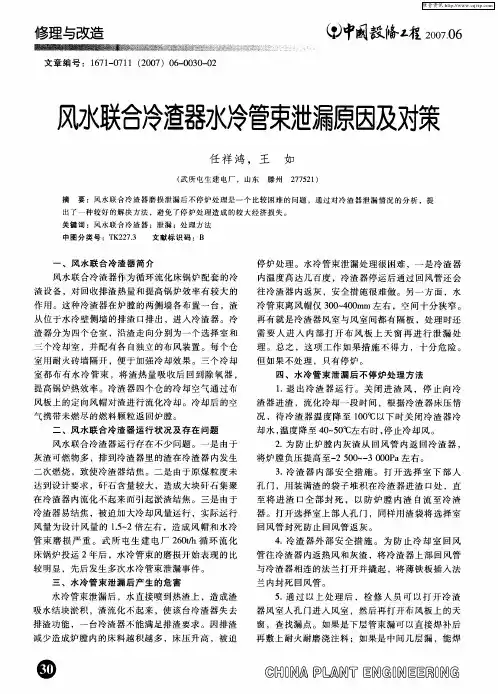

风水联合冷渣器水冷管束泄漏原因及对策

修理与改造　

文章编号：１６７１—０７１　１（２００７）０６—００３０—０２　中阑彀给ｚ程２００７．０６　

风水联合冷渣器水冷管束泄漏原因及对策　

任祥鸿，王　如　（武所屯生建电厂，山东滕州２７７５２１）　摘要：风水联合冷渣器磨损泄漏后不停炉处理是一个比较困难的问题，通过对冷渣器泄漏情况的分析，提　出了一种较好的解决方法，避免了停炉处理造成的较大经济损失。　关键词：风水联合冷渣器；泄漏；处理方法　中图分类号：ＴＫ２２７．３　文献标识码：Ｂ　

一、风水联合冷渣器简介　风水联合冷渣器作为循环流化床锅炉配套的冷　渣设备，对回收排渣热量和提高锅炉效率有较大的　作用。这种冷渣器在炉膛的两侧墙各布置一台，渣　从位于水冷壁侧墙的排渣口排出，进入冷渣器。冷　渣器分为四个仓室，沿渣走向分别为一个选择室和　三个冷却室，并配有各自独立的布风装置。每个仓　室用耐火砖墙隔开，便于加强冷却效果。三个冷却　室都布有水冷管束，将渣热量吸收后回到除氧器，　提高锅炉热效率。冷渣器四个仓的冷却空气通过布　风板上的定向风帽对渣进行流化冷却。冷却后的空　气携带未燃尽的燃料颗粒返回炉膛。　二、风水联合冷渣器运行状况及存在问题　风水联合冷渣器运行存在不少问题。一是由于　灰渣可燃物多，排到冷渣器里的渣在冷渣器内发生　二次燃烧，致使冷渣器结焦。二是由于原煤粒度未　达到设计要求，矸石含量较大，造成大块矸石集聚　在冷渣器内流化不起来而引起淤渣结焦。三是由于　冷渣器易结焦，被迫加大冷却风量运行，实际运行　风量为设计风量的１．５－２倍左右，造成风帽和水冷　管束磨损严重。武所屯生建电厂２６０ｔ／ｈ循环流化　床锅炉投运２年后，水冷管束的磨损开始表现的比　较明显，先后发生多次水冷管束泄漏事件。　三、水冷管束泄漏后产生的危害　水冷管束泄漏后，水直接喷到热渣上，造成渣　吸水结块淤积，渣流化不起来，使该台冷渣器失去　排渣功能，一台冷渣器不能满足排渣要求。因排渣　减少造成炉膛内的床料越积越多，床压升高，被迫　停炉处理。水冷管束泄漏处理很困难，一是冷渣器　内温度高达几百度，冷渣器停运后通过回风管还会　往冷渣器内返灰，安全措施很难做。另一方面，水　冷管束离风帽仅３００－４００ｍｍ左右，空间十分狭窄。　再有就是冷渣器风室与风室间都有隔板，处理时还　需要人进入内部打开布风板上天窗再进行泄漏处　理。总之，这项工作如果措施不得力，十分危险。　但如果不处理，只有停炉。　四、水冷管束泄漏后不停炉处理方法　１．退出冷渣器运行。关闭进渣风，停止向冷　渣器进渣，流化冷却一段时间，根据冷渣器床压情　况，待冷渣器温度降至１００％以下时关闭冷渣器冷　却水，温度降至４０－５０％左右时，停止冷却风。　２．为防止炉膛内灰渣从回风管内返回冷渣器，　将炉膛负压提高至…２　５００　３　０００Ｐａ左右。　３．冷渣器内部安全措施。打开选择室下部人　孔门，用装满渣的袋子堆积在冷渣器进渣口处，直　至将进渣口全部封死，以防炉膛内渣自流至冷渣　器。打开选择室上部人孔门，同样用渣袋将选择室　回风管封死防止回风管返灰。　４．冷渣器外部安全措施。为防止冷却室回风　管往冷渣器内返热风和灰渣，将冷渣器上部回风管　与冷渣器相连的法兰打开并撬起，将薄铁板插入法　兰内封死回风管。　５．通过以上处理后，检修人员可以打开冷渣　器风室人孔门进入风室，然后再打开布风板上的天　窗，查找漏点。如果是下层管束漏可以直接焊补后　再敷上耐火耐磨浇注料；如果是中间几层漏，能焊
