混凝土枕分类及尺寸

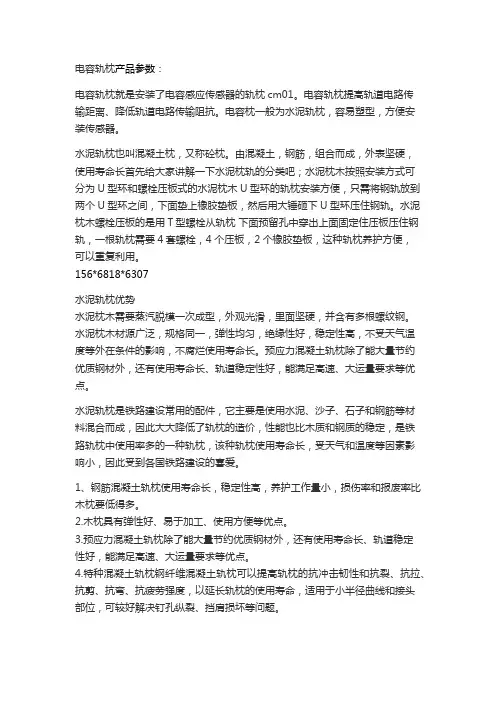

电容轨枕产品参数：

电容轨枕就是安装了电容感应传感器的轨枕cm01。电容轨枕提高轨道电路传输距离、降低轨道电路传输阻抗。电容枕一般为水泥轨枕，容易塑型，方便安装传感器。

水泥轨枕也叫混凝土枕，又称砼枕。由混凝土，钢筋，组合而成，外表坚硬，使用寿命长首先给大家讲解一下水泥枕轨的分类吧；水泥枕木按照安装方式可分为U型环和螺栓压板式的水泥枕木U型环的轨枕安装方便，只需将钢轨放到两个U型环之间，下面垫上橡胶垫板，然后用大锤砸下U型环压住钢轨。水泥枕木螺栓压板的是用T型螺栓从轨枕 下面预留孔中穿出上面固定住压板压住钢轨，一根轨枕需要4套螺栓，4个压板，2个橡胶垫板，这种轨枕养护方便，可以重复利用。

156*6818*6307

水泥轨枕优势

水泥枕木需要蒸汽脱模一次成型，外观光滑，里面坚硬，并含有多根螺纹钢。水泥枕木材源广泛，规格同一，弹性均匀，绝缘性好，稳定性高，不受天气温度等外在条件的影响，不腐烂使用寿命长。预应力混凝土轨枕除了能大量节约优质钢材外，还有使用寿命长、轨道稳定性好，能满足高速、大运量要求等优点。

水泥轨枕是铁路建设常用的配件，它主要是使用水泥、沙子、石子和钢筋等材料混合而成，因此大大降低了轨枕的造价，性能也比木质和钢质的稳定，是铁路轨枕中使用率多的一种轨枕，该种轨枕使用寿命长，受天气和温度等因素影响小，因此受到各国铁路建设的喜爱。

1、钢筋混凝土轨枕使用寿命长，稳定性高，养护工作量小，损伤率和报废率比木枕要低得多。

2.木枕具有弹性好、易于加工、使用方便等优点。

3.预应力混凝土轨枕除了能大量节约优质钢材外，还有使用寿命长、轨道稳定性好，能满足高速、大运量要求等优点。

4.特种混凝土轨枕钢纤维混凝土轨枕可以提高轨枕的抗冲击韧性和抗裂、抗拉、抗剪、抗弯、抗疲劳强度，以延长轨枕的使用寿命，适用于小半径曲线和接头部位，可较好解决钉孔纵裂、挡肩损坏等问题。 轨枕的安全规程

1.轨枕公路运输应使用带有固定架的车辆，运输车应与轨枕尺寸相适应，装车层数不多于6层，装车后应绑扎牢固，严防运输途中发生位移。

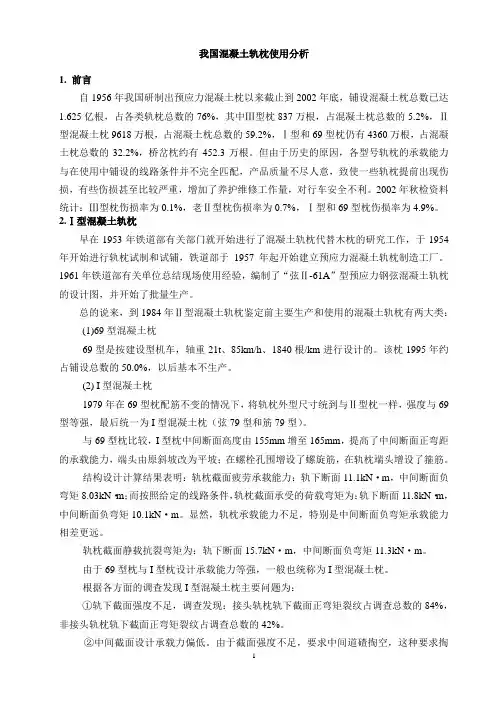

1 我国混凝土轨枕使用分析

1. 前言

自1956年我国研制出预应力混凝土枕以来截止到2002年底，铺设混凝土枕总数已达1.625亿根，占各类轨枕总数的76%，其中Ⅲ型枕837万根，占混凝土枕总数的5.2%，Ⅱ型混凝土枕9618万根，占混凝土枕总数的59.2%，Ⅰ型和69型枕仍有4360万根，占混凝土枕总数的32.2%，桥岔枕约有452.3万根。但由于历史的原因，各型号轨枕的承载能力与在使用中铺设的线路条件并不完全匹配，产品质量不尽人意，致使一些轨枕提前出现伤损，有些伤损甚至比较严重，增加了养护维修工作量，对行车安全不利。2002年秋检资料统计：Ⅲ型枕伤损率为0.1%，老Ⅱ型枕伤损率为0.7%，Ⅰ型和69型枕伤损率为4.9%。

2.Ⅰ型混凝土轨枕

早在1953年铁道部有关部门就开始进行了混凝土轨枕代替木枕的研究工作，于1954年开始进行轨枕试制和试铺，铁道部于1957年起开始建立预应力混凝土轨枕制造工厂。1961年铁道部有关单位总结现场使用经验，编制了“弦Ⅱ-61A”型预应力钢弦混凝土轨枕的设计图，并开始了批量生产。

总的说来，到1984年Ⅱ型混凝土轨枕鉴定前主要生产和使用的混凝土轨枕有两大类：

(1)69型混凝土枕

69型是按建设型机车，轴重21t、85km/h、1840根/km进行设计的。该枕1995年约占铺设总数的50.0%，以后基本不生产。

(2) I型混凝土枕

1979年在69型枕配筋不变的情况下，将轨枕外型尺寸统到与Ⅱ型枕一样，强度与69型等强，最后统一为I型混凝土枕（弦79型和筋79型）。

与69型枕比较，I型枕中间断面高度由155mm增至165mm，提高了中间断面正弯距的承载能力，端头由原斜坡改为平坡；在螺栓孔围增设了螺旋筋，在轨枕端头增设了箍筋。

结构设计计算结果表明：轨枕截面疲劳承载能力：轨下断面11.1kN·m，中间断面负弯矩8.03kN·m；而按照给定的线路条件，轨枕截面承受的荷载弯矩为：轨下断面11.8kN·m，中间断面负弯矩10.1kN·m。显然，轨枕承载能力不足，特别是中间断面负弯矩承载能力相差更远。

混凝土枕木标准

混凝土枕木是一种重要的铁路道路建设材料，其性能直接影响铁路运输的安全和舒适性。本文将从材料、尺寸、物理性能、化学性能、外观质量、使用寿命、安装及验收等方面，详细介绍混凝土枕木的标准。

一、材料

1. 混凝土材料：混凝土材料应符合GB/T 14684《普通混凝土用水泥》、GB/T 25177《混凝土用集料》和GB/T 50204《混凝土结构工程施工质量验收规范》等相关标准的要求。

2. 钢筋材料：钢筋材料应符合GB/T 1499《钢筋》和GB/T 228.1《金属材料拉伸试验第1部分：室温下试验方法》等相关标准的要求。

3. 预应力钢丝材料：预应力钢丝材料应符合GB/T 5224《预应力混凝土用钢丝》和GB/T 228.1《金属材料拉伸试验第1部分：室温下试验方法》等相关标准的要求。

二、尺寸

1. 枕木长度：枕木长度应符合铁路部门制定的标准，一般为2.6米。

2. 枕木宽度：枕木宽度应符合铁路部门制定的标准，一般为0.25米。

3. 枕木高度：枕木高度应符合铁路部门制定的标准，一般为0.18米。

4. 枕木底部宽度：枕木底部宽度应符合铁路部门制定的标准，一般为0.35米。

5. 枕木底部高度：枕木底部高度应符合铁路部门制定的标准，一般为0.12米。

6. 枕木孔径：枕木孔径应符合铁路部门制定的标准，一般为0.09米。

三、物理性能

1. 抗压强度：混凝土枕木的抗压强度应符合铁路部门制定的标准，一般为60 MPa。

2. 抗弯强度：混凝土枕木的抗弯强度应符合铁路部门制定的标准，一般为10 MPa。

3. 拉伸强度：混凝土枕木的拉伸强度应符合铁路部门制定的标准，一般为2 MPa。

4. 压缩弹性模量：混凝土枕木的压缩弹性模量应符合铁路部门制定的标准，一般为30 GPa。

5. 拉伸弹性模量：混凝土枕木的拉伸弹性模量应符合铁路部门制定的标准，一般为10 GPa。

四、化学性能

1. 抗硫酸盐侵蚀性能：混凝土枕木的抗硫酸盐侵蚀性能应符合铁路部门制定的标准，一般为S2级。

预应力混凝土轨枕型号、混凝土及钢筋耗量表

在铁路建设中，预应力混凝土轨枕是确保铁路安全、稳定运行的重要组成部分。不同型号的预应力混凝土轨枕在尺寸、承载能力等方面存在差异，其所需的混凝土和钢筋用量也各不相同。以下将为您详细介绍常见的预应力混凝土轨枕型号，以及对应的混凝土和钢筋耗量情况。

一、预应力混凝土轨枕的作用与重要性

预应力混凝土轨枕主要用于承受钢轨传递的压力，并将其均匀地分布到道床基础上。它们为铁路轨道提供了稳定的支撑，减少了轨道的变形和沉降，有助于提高列车运行的平稳性和安全性。同时，良好设计和制造的轨枕还能够延长铁路轨道的使用寿命，降低维护成本。

二、常见的预应力混凝土轨枕型号

1、 Ⅰ型预应力混凝土轨枕

这种轨枕是我国早期铁路建设中常用的型号。其特点是结构简单，承载能力相对较低。一般适用于低速、轻型铁路线路。

2、 Ⅱ型预应力混凝土轨枕

相比Ⅰ型轨枕，Ⅱ型轨枕在尺寸和承载能力上都有所提升。它能够适应更高的列车速度和更大的轴重，广泛应用于中速铁路线路。 3、 Ⅲ型预应力混凝土轨枕

Ⅲ型轨枕是目前较为先进的型号，具有更高的强度和更好的耐久性。适用于高速、重载铁路线路，能够满足现代铁路运输对轨道结构的高要求。

三、不同型号轨枕的混凝土耗量

1、 Ⅰ型预应力混凝土轨枕

通常情况下，Ⅰ型轨枕的混凝土用量约为_____立方米。其混凝土强度等级一般为_____，以确保轨枕具备足够的抗压能力。

2、 Ⅱ型预应力混凝土轨枕

Ⅱ型轨枕的混凝土用量相对较多，约为_____立方米。由于承载要求的提高，所使用的混凝土强度等级也相应提升至_____。

3、 Ⅲ型预应力混凝土轨枕

Ⅲ型轨枕由于尺寸较大且承载能力强，混凝土耗量约为_____立方米。为了满足高速重载的需求，混凝土强度等级通常达到_____。

四、不同型号轨枕的钢筋耗量

1、 Ⅰ型预应力混凝土轨枕

Ⅰ型轨枕中所使用的钢筋数量相对较少，约为_____千克。钢筋的布置和规格经过精心设计，以提供必要的预应力和增强轨枕的抗裂性能。 2、 Ⅱ型预应力混凝土轨枕
