粉煤灰加气混凝土砌块墙体裂缝的原因及防治

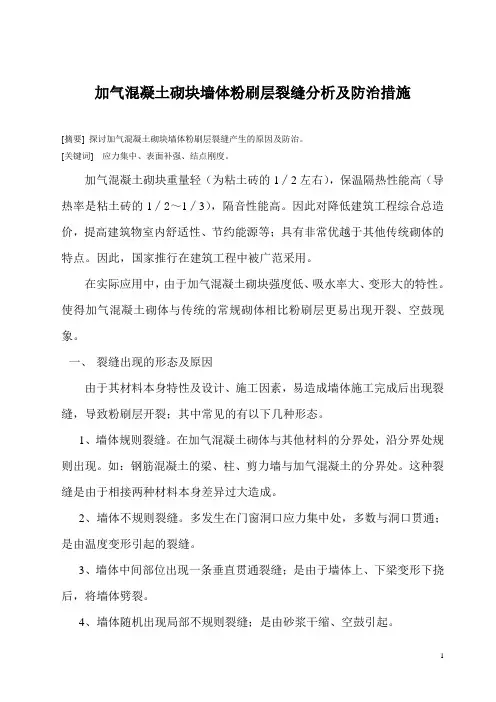

1 加气混凝土砌块墙体粉刷层裂缝分析及防治措施

[摘要] 探讨加气混凝土砌块墙体粉刷层裂缝产生的原因及防治。

[关键词] 应力集中、表面补强、结点刚度。

加气混凝土砌块重量轻（为粘土砖的1∕2左右），保温隔热性能高（导热率是粘土砖的1∕2～1∕3），隔音性能高。因此对降低建筑工程综合总造价，提高建筑物室内舒适性、节约能源等；具有非常优越于其他传统砌体的特点。因此，国家推行在建筑工程中被广范采用。

在实际应用中，由于加气混凝土砌块强度低、吸水率大、变形大的特性。使得加气混凝土砌体与传统的常规砌体相比粉刷层更易出现开裂、空鼓现象。

一、 裂缝出现的形态及原因

由于其材料本身特性及设计、施工因素，易造成墙体施工完成后出现裂缝，导致粉刷层开裂；其中常见的有以下几种形态。

1、墙体规则裂缝。在加气混凝土砌体与其他材料的分界处，沿分界处规则出现。如：钢筋混凝土的梁、柱、剪力墙与加气混凝土的分界处。这种裂缝是由于相接两种材料本身差异过大造成。

2、墙体不规则裂缝。多发生在门窗洞口应力集中处，多数与洞口贯通；是由温度变形引起的裂缝。

3、墙体中间部位出现一条垂直贯通裂缝；是由于墙体上、下梁变形下挠后，将墙体劈裂。

4、墙体随机出现局部不规则裂缝；是由砂浆干缩、空鼓引起。

2 二、防治措施

1、设计方面

由于加气混凝土砌块特性因素应对两种材料的分界加强连接及表面补强；对砌体的应力集中、变形部位加强。具体措施如下：

①、加气混凝土砌块与钢筋混凝土的交界处，除按规定设置拉墙钢筋处还应进行表面补强。延交界处设置钢丝网或用结构胶粘结无碱玻纤布、碳素纤维布。

②、在安装预埋管开凿部位必须设置钢筋网。

③、在门窗洞口设置钢筋混凝土构造柱或门窗套。以减少应力集中造成的开裂。

④、当墙体长度大于5m时应在中间部位设置钢筋混凝土构造柱，以分格墙体长度减少延长度方向的伸缩变形。以及墙体上下部梁的变形挠度劈裂墙体。

⑤、墙体的转角、丁型、十字型结点；须设置钢筋混凝土构造柱以提高结点刚度。

１２６　管理施工　城市道桥与防洪　２００７年８月第８期　

粉煤灰加气混凝土砌块墙体防裂及修复技术　

黄志雄　（汕头市达濠市政建设有限公司，广东汕头５１５０４１）　摘要：该文结合工程实例，详细分析了粉煤灰加气混凝土砌块墙体裂缝形成的原因，提出了解决墙体裂缝的技术措施。　关键词：粉煤灰加气混凝土；砌块墙体；裂缝；防裂；修复　中图分类号：ＴＵ５２８　文献标识码：Ａ　文章编号：１００９—７７１６（２００７）０８—０１２６—０２　

１　粉煤灰加气混凝土砌块墙体形成裂缝　的原因　涉及形成墙体裂缝的因素很多，既有地基沉　降、温度变化、干缩变形方面的原因，也有设计构　造、材料及施工质量、工程管理方面的原因。　（１）温度裂缝：由于温度变化，会引起材料的　热胀、冷缩。当温度应力足够大时，墙体就会产生　温度裂缝。　（２）干缩裂缝：对于粉煤灰加气混凝土砌块，　随着含水量的降低，材料会产生较大的收缩变形。　（３）因设计构造产生裂缝的因素有：　ａ．非承重砌块墙体是后填充的围护结构，在　墙体过长、过高时，未采取加强构造措施。　ｂ．墙面开槽、开洞安装管线、线盒及插座等，　未提出细部处理要求。　ｃ．与水接触墙面未考虑防排水、泛水及滴水　等构造措施，引起开裂渗漏。　（４）因砌筑施工质量造成裂缝的因素有：　ａ．用不同块材混砌，使用龄期不足的砌块，墙　体容易开裂。　ｂ．砌块上墙时含水量过大或雨期施工淋湿砌　块，墙体会因干缩引起开裂。　ｃ．未按规定接槎砌筑或通缝；水平、竖缝厚薄　不均且砂浆不饱满；砂浆和易性、保水性能差；日　砌筑高度过大等均易引起墙体开裂。　ｄ．砌体与混凝土柱之间没有加拉接钢筋或拉　接不牢固，离梁底３００　ｍｍ高时，砌体间隔时间不　够和顶砌不密实。　ｅ．门窗框与墙体之间嵌缝及防水处理不当，　引起接缝处开裂渗漏。　ｆ．墙体开槽、孔洞预留等部位填补处理不当，　会引起局部开裂。　可以看出，产生以上裂缝的原因很多，要从各　收稿日期：２００７～０６—０５　作者简介：黄志雄（１９５３一），男，广东汕头人，工程师，从事建　筑施工工作。　方面采取技术控制措施，首先要加强砌块产品管　理，保证材料质量，要采用与砌块配套的专用砌筑　砂浆与抹面砂浆。同时要针对各种开裂原因，精心　设计、精心施工、严格管理，才能有效根治墙体开　裂的通病。　２防止加气混凝土砌块墙体裂缝的工程　技术　２．１砌块材料　蒸压加气混凝土砌块尽量选择Ｏ７级以上或　抗压强度等级不低于５　ＭＰａ的产品，干燥收缩值　要求不大于０．５　ｍｍ／ｍ，出釜后须保证有２８　ｄ的养　护期，才能上墙砌筑，可大大减少因为干缩引起裂　缝的机会。　２．２砌筑、抹面砂浆　砌筑时，需要使用配套的专用砌筑砂浆，国家　建材行业标准《蒸压加气混凝土用砌筑砂浆与抹　面砂浆》（ＪＣ８９０—２００１）是根据砌块对砂浆的功能　要求制定的。　２．３框架结构非承重墙体施工　粉煤灰加气混凝土砌块的砌体工程施工。除　应符合规范ＧＢ５０２０３—２００２的基本规定外，尚应　符合以下要求：　（１）砌块进场堆放高度不得超过２　ｍ，并应防　止雨淋。　（２）砌体的龄期应超过２８　ｄ才能上墙砌筑。　（３）砌筑时，砌体含水率应小于１５％，应提前　ｌ　２　ｄ浇水湿润。　（４）墙体底部应砌高强度砖，如灰砂砖、混凝　土砖等。其高度不宜小于２００　ｍｍ。　（５）不同强度等级的砌块不应混砌，也不得和　其它砖、砌块混砌。　（６）砌体的灰缝厚度和宽度应正确，其水平灰　缝厚度及竖向灰缝宽度分别宜为１５　ｍｍ和２０　ｍｍ，　勾缝深度为３—５　ｍｍ。　（７）填充墙砌至接近梁底时，应留一定空隙，　并应至少间隔７　ｄ后，采用侧砖、

建筑科学　业　Ｑ：！　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬ０ＧＹ　ｌＮＦＯＲＭＡＴＩＯＮ　

粉煤灰加气混凝土砌块墙体裂缝成因及其解决　

措施　

彭晓瑚　（黑龙江省勤得利农场建设科１　５６４２６）　摘要：粉煤灰加气混凝土砌块是一种轻质墙体材料，具有良好的隔热性能，施工较为简便，价格低廉。是我国夏热冬冷地区　唯一能以单一材料方式满足建筑节能要求的墙体材料。本文分析了粉煤灰加气混凝土砌块墙体裂缝形成原因，提出了解决墙体裂缝　的各种技术措施。　关键字：粉煤灰　裂缝原因　解决措施　中图分类号：ＴＵ８５６　文献标识码：Ａ　由于对墙防裂的各种技术措施不完善，涉及墙体裂缝乃至渗　漏的纠纷、投诉以至官司也越来越多。房屋建筑的裂缝问题也成　为用户评判建筑质量安全的一个非常直观、敏感和首要的质量标　准。因此提高墙体工程质量，特别是制定系列的防治技术措施，　已成为国家行政主管部门及业主、开发商共同关注的课题。要解　决墙体质量问题，首要要分析造成问题的各方面原因。　１．粉煤灰加气混凝土砌块墙体形成裂缝的原因　涉及形成该种墙体裂缝的因素很多，既有地基沉降、温度　变化、干缩变形方面的原因，也有设计构造、材料及施工质量．工　程管理方面的原因。根据成因最常见的裂缝可分为四类。　温度裂缝：由于日照及昼夜温差、室内外温差、季节温差所　产生的温度变化，会引起材料的热胀、冷缩。当约束条件下温度　变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架　粱下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。　干缩裂缝：对于粉煤灰加气砼砌块，随着含水量的降低，　材料会产生较大的收缩变形。一般干缩率为０．３－０．４５ｍｍ／ｍ。　干缩变形的特征是早期发展较快，如果将砌块放置２８ｄ能完成　约５０％的干缩变形。这类变形在墙体上分布广、数量多、裂　缝程度也比较严重。如墙体的垂直裂缝、阶梯形裂缝、窗台　边斜裂缝、框架柱与填充墙之间的裂缝。　因设计构造产生裂缝的因素有：非承重砌块墙体是后填充的　围护结构，在墙体过长、过高时，未采取加强构造措施。门窗洞及　预留洞的四角处于应力集中区，未采取合理连接构造措施。墙面　开槽、开洞安装管线、线盒及插座等，未提出细部处理要求。墙　面吊挂重物处，未作加固处理引起墙体变形开裂。与水接触墙面　未考虑防排水、泛水及滴水等构造措施，引起开裂渗漏。　因砌筑施工质量造成裂缝的因素有：砌块缺棱掉角或对非标　准砌块随意砍凿砌筑：用不同块材混砌：使用龄期不足的砌块，　墙体容易开裂。砌块上墙时含水量过大或雨期施工淋湿砌块，墙　体会因干缩引起开裂。未采用配套的专用砂浆。砌块排列不合　理，未按规定接槎砌筑或通缝；水平、竖缝厚薄不均且砂浆不饱　满；砂浆和易性、保水性能差；日砌筑高度过大等均容易引起墙　体开裂。砂浆铺发面过大，铺灰长度不应大于７５ｃｍ，超长时砂浆　易失去塑性，造成灰缝尤其是竖缝不密实。砌体与砼柱之间没有　加拉接钢筋或拉接不牢固：离梁底３００ｍｍ高时，砌体间隔时间　不够和顶砌不密实。门窗框与墙体之间嵌缝及防水处理不当，容　易引起接缝处开裂渗漏。墙体开槽、孔洞预留、穿墙套管等部位　填补处理不当，会引起局部开裂。　２．解决措施　长期以来，人们一直在寻求治理砌体裂缝的实用技术，并根据　裂缝的性质及影响因素，提出了一些预防和控制裂缝的措施。　粉煤灰加气混凝土砌块材料：该砌块块材应有产品合格证、　产品性能检测报告、主要性能的进场复验报告。该砌块强度等级　须符合规定，各项性能指标、外观质量、块型尺寸允许偏差应符　合国家标准《蒸压加气混凝土砌块　（ＧＢ／Ｔｌ１９６８－１９９７）的要　求。　框架结构非承重墙体施工：砌块在运输、装卸过程中，严禁抛　掷和倾倒。进场后应按品种、规格分别堆放整齐，堆放高度不得　超过２Ｍ，并应防止雨淋。砌体的龄期应超过２８ｄ才能上墙砌筑。　对采用专用砂浆砌筑时，砌体含水率应小于１５％，并进行干砌。对　采用普通砂浆砌筑时，在控制含水率的同时，应提前１－２ｄ浇水湿　润。在高温季节砌筑时，宜向砌筑面适量浇水。切割砌块应使用　手提式机具或相应的机械设备。砌筑前，应按设计要求弹出墙的　中线、边线与门窗洞位置，并应以皮数杆为标志，拉好水准线。井　按排块设计进行砌筑。并适当控制每天的砌筑速度。填充墙体底　部应砌高强度砖，如灰砂砖、页岩砖、砼砖等。其高度不宜小于　２００ｍｍ。不同干密度和强度等级的砌块不应混砌，也不得和其它　砖、砌块混砌。砌体转角和交接部位应同时砌筑。对不能同时砌　筑又必须留设临时间断处，应砌成斜槎。等等。　墙体与门窗框的连接与密热门窗安装应先在墙体中预留门　窗洞，然后再安装门窗框。普通木门安装，应在门洞两侧的墙体，　按上、中、下位置每边砌入带防腐木砖的ｃ１５砼块，然后用钉子　将木门框与砼块连接固定。塑钢、铝合金门窗安装，应在门窗洞　两侧的墙体，按上、中、下位置每边砌入Ｃ１５砼块，然后用尼龙　锚柱或射钉弹将塑钢、铝合金门窗连接铁件与砼块固定。　墙体暗敷管线：水电管线（包括穿墙套管、线盒、插座等）　的暗敷，必须待墙体完成并达到一定强度后才能进行。开槽或凿　洞时，应使用轻型电动切割机并辅以镂槽器。凿槽开洞时，与墙　面夹角不得大于４５０。开槽及洞口深度不宜超过墙厚的１／３。敷　设管线后的沟槽、穿墙套管和预埋件等，应用ｌ：３水泥砂浆填实，　宜比墙面微凹２ｒａｍ，再用粘结剂补平。并沿槽长及洞口周边外　贴大于１００ｒａｍ宽耐碱玻璃纤维网格布加强。　墙面抹灰施工：外墙抹灰施工前应先安装门窗框、护栏　等，并应将墙上的孔洞堵塞密实。室内墙面、门洞口的阳角　应采用１：２水泥砂浆做暗护角，其高度不应低于２ｍ，每侧宽　度不应小于５０ｒａｍ。当要求抹灰层具有防水、防潮功能时，如　厨房、卫生间应采用防水砂浆。抹灰前基层表面的尘土、舌　头灰、污垢、油渍等应清除干净。　大面积抹灰前应设置标筋，底灰厚度在８ｒａｍ以内并压实。　找平层及面层应有适当间隔时间。底灰强度不得高于找平层、　面层抹灰强度。抹灰应分层进行，当抹灰总厚度等于或大于　３５ｍｍ时，应采用钢丝网或玻璃纤维网格布加强。对外墙抹灰　应作分格缝处理。　有关防止墙体裂缝构造与加强措施：门窗过梁与窗台板做　法，墙体洞口、附墙固定件做法均应符合设计规定。当门窗洞过　大时，宜在门窗侧设置防裂构造柱。当填充墙体超长、超高时，　应设置防裂构造柱或配筋带。在内外墙面的抹灰砂浆中掺杜拉纤　维或丹强丝。当外墙采用普通抹灰砂浆时，在砂浆中敷设耐碱玻　

加气混凝土砌块填充墙裂缝原因及防治措施

摘要

砌块是现代建筑中不可缺少的材料。随着现代建筑业的不断发展，施工速度和质量要求的不断提高，目前使用的主要砌块包括混凝土砌块、无熟料混凝土砌块、矿渣混凝土砌块、加气混凝土砌块和轻骨料混凝土砌块，蒸压粉煤灰硅酸盐砌块，其中加气混凝土砌块是现代建筑业适应社会经济可持续发展的新型墙体材料。通过对加气混凝土砌块砌体不同部位裂缝的研究，分析了加气混凝土砌块砌体墙体的变形特征及其对墙体稳定性的影响，进一步规范了加气混凝土砌块砌体的施工质量控制，探讨了加气混凝土砌块墙体裂缝产生的原因，从而改善加气混凝土砌块的使用条件。

关键词：加气混凝土；填充墙；裂缝

一、墙体裂缝产生的部位及开裂形式

（一）斜裂缝

斜裂缝主要发生在梁柱（墙）节点与填充墙相交处、梁节点下方和填充墙洞口处。斜裂缝是填充墙壁上数量比较多的一种裂缝，斜裂缝的宽度和长度较大，一些裂缝贯穿墙体。梁柱缝（墙）与填充墙的边界及梁缝下填充墙的斜裂缝一般较长，从填充墙端部一直延伸到底部，裂缝最大宽度可达2~3mm

（二）水平裂缝

水平裂缝主要发生在填充墙与梁之间的接缝处，以及框架柱与填充墙之间的接缝处（通常从窗洞延伸），一些水平裂缝可能沿厚度和长度穿透整个填充墙。

（三）竖向裂缝 纵向裂缝主要发生在墙体中心、填充墙、框架（墙）连接和梁交叉处下部。在大跨度、无结构柱的填充墙中部，容易产生多个具有近间距的纵向裂缝，其延伸长度和最大宽度相对接近，纵向裂缝通常长度大、数量多、间距窄。

（四）组合裂缝

在建筑物中，电气开关和消防栓的开口处经常出现裂缝，这些裂缝通常由相邻裂缝形成，例如梁底部的纵向裂缝或窗户边缘的裂缝。

（五）八字形裂缝

如果没有合理的保温措施或屋面保温措施，屋面结构的热膨胀和冷缩变形非常大，同一部位墙体会出现交叉裂缝，同时顶层也存在此类裂缝。

二、加气混凝土砌块墙体裂缝成因分析

（一）砌块干缩值对填充墙裂缝的影响
