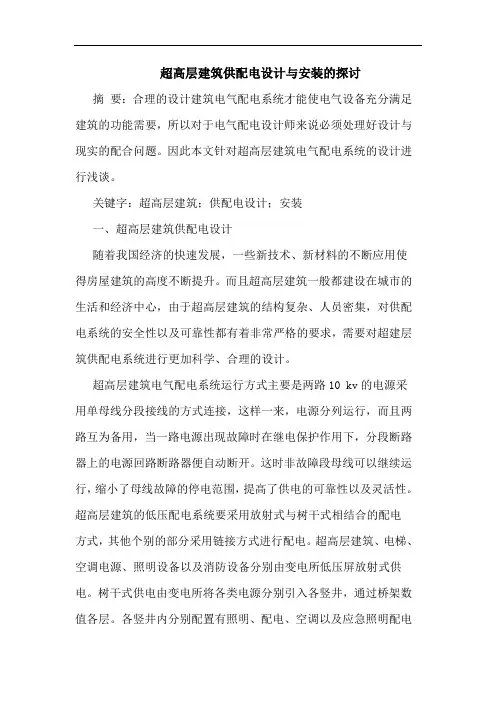

超高层建筑供配电设计与安装的探讨摘要：合理的设计建筑电气配电系统才能使电气设备充分满足建筑的功能需要，所以对于电气配电设计师来说必须处理好设计与现实的配合问题。

因此本文针对超高层建筑电气配电系统的设计进行浅谈。

关键字：超高层建筑；供配电设计；安装一、超高层建筑供配电设计随着我国经济的快速发展，一些新技术、新材料的不断应用使得房屋建筑的高度不断提升。

而且超高层建筑一般都建设在城市的生活和经济中心，由于超高层建筑的结构复杂、人员密集，对供配电系统的安全性以及可靠性都有着非常严格的要求，需要对超建层筑供配电系统进行更加科学、合理的设计。

超高层建筑电气配电系统运行方式主要是两路10 kv的电源采用单母线分段接线的方式连接，这样一来，电源分列运行，而且两路互为备用，当一路电源出现故障时在继电保护作用下，分段断路器上的电源回路断路器便自动断开。

这时非故障段母线可以继续运行，缩小了母线故障的停电范围，提高了供电的可靠性以及灵活性。

超高层建筑的低压配电系统要采用放射式与树干式相结合的配电方式，其他个别的部分采用链接方式进行配电。

超高层建筑、电梯、空调电源、照明设备以及消防设备分别由变电所低压屏放射式供电。

树干式供电由变电所将各类电源分别引入各竖井，通过桥架数值各层。

各竖井内分别配置有照明、配电、空调以及应急照明配电箱。

配电、照明分别放射到各个区域的配电、照明配电箱，各个区域的计量表应该设置在竖井配电箱内，空调配电箱配电至竖井区域内的普通空调机以及风机盘管。

消防用电设备、应急照明及特殊要求的用电设备均采用双路供电。

一路电源由正常母线配出，另一路电源则由应急母线配出，即一级负荷与二级负荷均为双路供电末端自投。

对于超高层建筑的电源等级要求，应急电源系统根据实际规模，采用双电源切换或者柴油发电机组系统，应急电源系统。

而超高层建筑电源供电方案首先考虑采用柴油发电机组系统，由于受到建筑的使用功能以及使用面积等多方面因素的制约，在方案设计时需要综合考虑进而优化管理，一般情况下为了节省使用面积，将柴油发电机组设置在地下一层。

民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：张晓萍张渊张哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。

1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用范围极其广泛。

随着建筑物内电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。

同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。

因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑内人员的人身安全。

本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范和上海市工程建设规范《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

本文仅列举笔者设计中常用的线缆类型。

（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T1838 0.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB／T12666.6(等效IEC60331)试验合格的电线电缆。

电线电缆种类及选型电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。

根据不同的用途和特点，电线电缆可以分为多种不同的种类。

下面将介绍一些常见的电线电缆种类及其选型。

1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。

PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。

2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。

XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。

3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。

阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。

4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。

因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。

在选择电线电缆时，需要考虑以下几个关键因素：1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。

2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。

比如，对于室外环境，需要选择具有良好耐候性的电线电缆。

3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。

根据具体要求，选择相应的特殊类型电线电缆。

4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。

5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。

总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。

电线规格型号大全电线是电气工程中常用的一种导电材料，其规格型号的选择对于工程的安全和稳定起着至关重要的作用。

本文将为大家介绍电线的规格型号大全，希望能够对大家的工程实践有所帮助。

一、导线规格型号。

1. 单芯导线。

单芯导线是由一个导体组成的导线，常用的规格有BV、BVR、BVV等，其截面积范围从0.5mm²至400mm²不等，适用于不同的电气设备和线路布线。

2. 多芯导线。

多芯导线是由多个绝缘导体组成的导线，常用的规格有RVV、RVVP、ZR-RVVP等，适用于需要同时传输多路信号的场合，如监控系统、通信系统等。

3. 裸铜线。

裸铜线是指没有绝缘层的铜导线，常用的规格有BVR、BV等，适用于需要导电性能好、散热快的场合，如家用电器内部布线、接地线等。

二、电缆规格型号。

1. 电力电缆。

电力电缆是用于输送电能的电缆，常用的规格有VV、YJV、ZC-YJV等，适用于各种电力设备和线路的安装。

2. 控制电缆。

控制电缆用于传输控制信号，常用的规格有KVV、KVVP、ZR-KVVP等，适用于需要传输控制信号的设备和系统。

3. 通信电缆。

通信电缆用于传输通信信号，常用的规格有HYA、HYAT、HYAT53等，适用于各种通信设备和系统的安装。

4. 光纤电缆。

光纤电缆是用于传输光信号的电缆，常用的规格有GJFJV、GJFJZY、GJFJBV 等，适用于需要高速、大容量数据传输的场合。

三、特种电线电缆规格型号。

1. 防火电缆。

防火电缆是具有防火性能的电缆，常用的规格有NH-YJV、WDZ-YJY、ZR-BV等，适用于需要防火性能的建筑、地铁、隧道等场合。

2. 耐高温电线。

耐高温电线是能够在高温环境下正常工作的电线，常用的规格有Silicone rubber insulated wire、Teflon insulated wire等，适用于高温炉炼、冶炼等场合。

3. 耐寒电线。

耐寒电线是能够在低温环境下正常工作的电线，常用的规格有XLPE insulated wire、PVC insulated wire等，适用于低温冷冻库、冷藏车辆等场合。
