计算机图形学实验[1]

淮阴工学院计算机科学系实验报告书课程名：《计算机图形学》题目：实验4 BEZIER曲线或B样条曲线的绘制班级：学号：姓名：评语：成绩：指导教师：批阅时间：年月日1、实验内容或题目编程实现三次BEZIER或B样条曲线的绘制。

2、实验目的与要求(1) 通过实验，进一步理解和掌握生成BEZIER或B样条曲线的算法；(2) 掌握BEZIER或B样条曲线的基本生成过程；(3) 通过编程，会在TC环境下编程实现三次BEZIER或B样条曲线的绘制。

3、实验步骤与源程序错误！未找到引用源。

实验步骤1、算法、原理清晰，有详细的设计步骤；2、依据算法、步骤或程序流程图，用C语言编写源程序；3、编辑源程序并进行调试；4、进行特殊模式的运行测试，并结合情况进行调整；5、对运行结果进行保存与分析；6、打印源程序或把源程序以文件的形式提交；7、按格式书写实验报告。

错误！未找到引用源。

源代码#include "graphics.h"float px[4]={ 50,80,120,140 };float py[4]={100,230,230,160};void Bezier(){float a0,a1,a2,a3,b0,b1,b2,b3;int k,x,y;float i,t,n=4;setcolor(15);for(k=0;k<3;k++){moveto(px[k],py[k]);lineto(px[k+1],py[k+1]);}setcolor(4);a0=px[0];a1=-3*px[0]+3*px[1];a2=3*px[0]-6*px[1]+3*px[2];a3=-px[0]+3*px[1]-3*px[2]+px[3];b0=py[0];b1=-3*py[0]+3*py[1];b2=3*py[0]-6*py[1]+3*py[2];b3=-py[0]+3*py[1]-3*py[k+2]+py[3];for(i=0;i<n;i+=0.001){t=i;x=a0+a1*t+a2*t*t+a3*t*t*t;y=b0+b1*t+b2*t*t+b3*t*t*t;if(i==0)moveto(x,y);lineto(x,y);}}void main(){int driver,mode;driver=DETECT;initgraph(&driver,&mode,"..\\bgi");Bezier();}4、测试数据与实验结果5、结果分析与实验体会通过这次实验，我初步熟悉了turboc 的运行环境。

２ 实 验 教 学 方 法 改 进
１ 实验 教 学 现 状
由于计 算 机 图 形 学 是 一 门实 践 性 、 应 用 性 较 强 的 学 由于 计 算 机 图形 学 是 一 门 建 立 在 多 门学 科 之 上 的 综 生 的学 习 创 造 相 应 的 任 务 情 境 ， 教 师做活 动的导 演 ， 成 为
电化教育， ２ ０ ０ ２（ ２ ） ．
者 以及 研 究 性 学 习 成 果 的 评 价 者 。 活 动 的任 务 或 成 果 并 不 是 活 动 最 终 要 达 成 的 目标 ， 更重要 的是 这一 过程 ， 也 就 是 为 达 到 既 定 的教 学 目标 需 要 完 成 的 训 练 内容 。基 于 问 题 的学 习 中 的 问题 、 研 究性 学 习 中 的研 究 主题 等 都 是 典 型
的 学 习热 情 ， 提 高学生的学习效率， 有 助 于 培 养 和提 高 学 生 的 实践 操 作 能 力 。

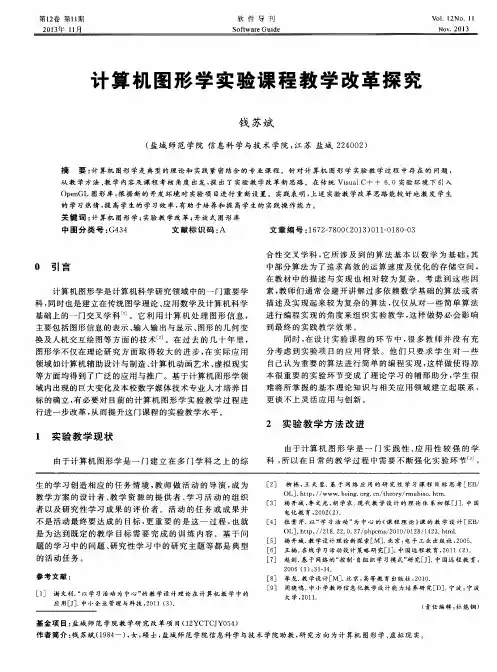

关键词 ： 计算机图形学 ； 实验教 学改革 ； 开放 式图形库 中 图分 类 号 ： Ｇ４ ３ ４ 文献 标 识 码 ： Ａ 文章编号 ： １ ６ ７ ２ — ７ ８ ０ ０ （ ２ ０ １ ３ ） Ｏ ｌ ｌ — Ｏ １ ８ ０ — ０ ３
合性交叉学科 ， 它所 涉 及 到 的 算 法 基 本 以数 学 为 基 础 ， 其
０ 引 言
计 算 机 图形 学 是计 算 机 科 学研 究 领 域 中 的一 门 重要 学
中部 分 算 法 为 了 追 求 高效 的运 算 速 度 及 优 化 的 存 储 空 间 ， 在 教 材 中 的描 述 与 实 现 也 相 对 较 为 复 杂 。考 虑 到 这 些 因 素， 教 师 们 通 常 会 避 开讲 解 过 多依 赖 数 学 基 础 的 算 法 或 者 描 述 及 实 现 起 来 较 为 复 杂 的算 法 ， 仅 仅 从 对 一 些 简 单 算 法

实验二: 直线的生成算法的实现班级 08信计2班学号 20080502055 姓名分数一、实验目的和要求:1.理解直线生成的原理；2.掌握几种常用的直线生成算法；3.利用C实现直线生成的DDA算法。

二、实验内容:1.了解直线的生成原理2、掌握几种基本的直线生成算法: DDA画线法、中点画线法、Bresenham画线法。

3、仿照教材关于直线生成的DDA算法, 编译程序。

4.调试、编译、运行程序。

三、实验过程及结果分析1.直线DDA算法:算法原理：已知过端点P0（x0,y0）, P1（x1,y1）的直线段L(P0,P1), 斜率为k=(y1-y0)/(x1-x0), 画线过程从x的左端点x0开始, 向x右端点步进, 步长为1个像素, 计算相应的y坐标为y=kx+B。

计算y i+1 = kx i+B=kx i +B+kx=y i +kx当x=1,yi+1=yi+k, 即当x每递增1, y递增k。

由计算过程可知, y与k可能为浮点数, 需要取y整数, 源程序中round(y）=(int)(y+0.5)表示y四舍五入所得的整数值。

（1）程序代码:#include"stdio.h"#include"graphics.h"void linedda(int x0,int y0,int x1,int y1,int color){int x,dy,dx,y;float m;dx=x1-x0;dy=y1-y0;m=dy/dx;y=y0;for(x=x0;x<=x1;x++){putpixel(x,(int)(y+0.5),color);y+=m;setbkcolor(7);}}main(){int a,b,c,d,e;int graphdriver=DETECT;int graphmode=0;initgraph(&graphdriver,&graphmode,"");a=100;b=100;c=200;d=300;e=5;linedda(a,b,c,d,e);getch();closegraph();}运行结果:2.中点画线算法:假定所画直线的斜率为k∈[0,1], 如果在x方向上增量为1, 则y方向上的增量只能在0~1之间。

实验报告内容：
一、实验设备：
OpenGL 实用工具库文件 glut32.dll,glut.h,glut32.lib
安装 GLUT 库
Copy glut.h
=>VC/include/gl/
glut32.lib =>VC/lib/
glut32.dll =>windows/system32/
二、实验目的、要求： 1.理解 OpenGL 三维观察流水线 2.理解 3D 模式数据结构及绘制方法
②截图：
glMatrixMode(GL_PROJECTION); glLoadIdentity(); // gluPerspective(45.0, float(w) / h, 0.1, 100.0); glFrustum(-1.0,1.0,-1.0,1.0,1.5,20.0); glMatrixMode(GL_MODELVIEW); } void display(void) { glClear(GL_COLOR_BUFFER_BIT); glColor3f(1.0,1.0,1.0); glLoadIdentity();//设置当前矩阵为单位矩阵 gluLookAt(5.0,4.0,9.0,0.0,0.0,0.0,0.0,1.0,0.0); glScalef(2.0,1.0,1.0);//x 方向放大 2 倍 glutWireCube(1); glFlush(); } void main(int argc, char **argv) { glutInit(&argc, argv); glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE); glutInitWindowSize(500,500); glutInitWindowPosition(100,100); glutCreateWindow("3D Cube"); init(); glutReshapeFunc(myReshape); glutDisplayFunc(display); glutMainLoop(); }
