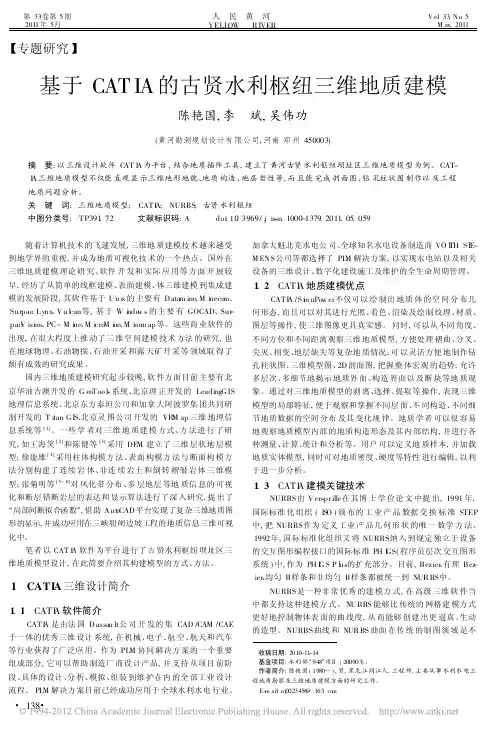

第33卷第5期人民黄河Vol.33,No.5 2011年5月YELLOW R IVER M ay,2011=专题研究>基于CAT IA的古贤水利枢纽三维地质建模陈艳国,李斌,吴伟功(黄河勘测规划设计有限公司,河南郑州450003)摘要:以三维设计软件C AT I A为平台,结合地质插件工具,建立了黄河古贤水利枢纽坝址区三维地质模型为例。

CAT-I A三维地质模型不仅能直观显示三维地形地貌、地质构造、地层岩性等,而且能完成剖面图、钻孔柱状图制作以及工程地质问题分析。

关键词:三维地质模型;CAT I A;NURBS;古贤水利枢纽中图分类号:T P391.72文献标识码:A do:i10.3969/.j issn.1000-1379.2011.05.059随着计算机技术的飞速发展,三维地质建模技术越来越受到地学界的重视,并成为地质可视化技术的一个热点。

国外在三维地质建模理论研究、软件开发和实际应用等方面开展较早,经历了从简单的线框建模、表面建模、体三维建模到集成建模的发展阶段,其软件基于U n i x的主要有D atam ine、M i neco m、Surpac、L ynx、V u l can等,基于W i ndo w s的主要有GOCAD、Sur-pac V isi on、PC-M i ne、M i cro M i ne、M i ne m ap等。

这些商业软件的出现,在很大程度上推动了三维空间建模技术方法的研究,也在地球物理、石油物探、石油开采和露天矿开采等领域取得了颇有成效的研究成果。

国内三维地质建模研究起步较晚,软件方面目前主要有北京华油吉澳开发的G eoT oo l s系统、北京理正开发的LeadingG IS 地理信息系统、北京东方泰坦公司和加拿大阿波罗集团共同研制开发的T itan G IS、北京灵图公司开发的VR M ap三维地理信息系统等[1]。

一些学者对三维地质建模方式、方法进行了研究,如王海笑[2]和陈健等[3]采用DE M建立了三维层状地层模型;徐能雄[4]采用柱体构模方法、表面构模方法与断面构模方法分别构建了连续岩体、非连续岩土和倒转褶皱岩体三维模型;张菊明等[5-6]对风化带分布、多层地层等地质信息的可视化和断层错断岩层的表达和显示算法进行了深入研究,提出了/局部间断拟合函数0,借助A ut oCAD平台实现了复杂三维地质图形的显示,并成功应用在三峡船闸边坡工程的地质信息三维可视化中。

科技成果——CATIA三维协同设计平台技术开发单位Dassault Systèmes（法国）主要应用领域水利水电、航空航天、汽车、船舶、机械、电子成果简介CATIA是法国达索系统公司开发的高档CAD/CAE/CAM一体化软件，内容覆盖产品设计的各个方面，提供支持各种类型的协同产品设计的必要功能。

为满足所有工业领域的大中小型企业需要，CATIA可提供方便的解决方案，完全支持“端到端”的企业流程解决方案。

CATIA具有一个独特的装配草图生成工具，支持欠约束的装配草图绘制，可以进行快速的概念设计。

支持参数化造型和布尔操作等造型手段，支持绘图与数控加工的双向数据关联。

CATIA的外形设计和风格设计为零件设计提供集成工具，而且该软件具有很强的曲面造型功能，集成开发环境也别具一格，同样，CATIA也可进行有限元分析，一般的三维造型软件都是在三维空间内观察零件，但是CATIA能够进行四维空间的观察，也就是说该软件能够模拟观察者的视野进入到零件内部去观察零件，并且它还能够模拟真人进行装配。

CATIA基于同一三维工程信息载体，运用TOP-DOWN的关联设计方法实现多专业的并行协同设计，并能通过强大的知识工程模块运用超级拷贝（POWERCOPY）、用户自定义特征（USERFEATURE）、文档模板（DOCUMENTTEMPLATE）固化产品设计流程，集成产品开发经验和方法，有效地提高产品开发效率和质量，预估产品设计风险，从而缩短新产品开发周期，降低开发成本。

CATIA三维协同设计平台运用到水利水电工程项目中可涵盖项目建议书、可研、初设、技施等不同阶段，实现三维数字化电站设计管理。

统一的三维设计数据模型能保证专业间及时更新，关联设计将大大减少修改工作量，利用知识工程模块中的参数及设计规则、文档模板等把工程设计流程和经验知识很好地集成在模型文件中，快速实现坝型坝址方案比较，工程量预算，数字化模拟施工和维护操作等，对缩短工程设计周期起到积极作用。

catia球面展开方法在CATIA软件中，球面展开是一种常用的功能，它能够将球体的三维形状展开成二维平面图。

球面展开在设计和制造过程中具有重要的应用价值，可以帮助工程师们更好地理解和处理球体的构造和细节。

本文将介绍CATIA软件中球面展开的方法。

首先，打开CATIA软件，在新建的零件文件中选择要进行球面展开的球体。

选中球体后，进入“生成”菜单栏，选择“线性展开”命令。

接着，在展开方法选项中选择“球面展开”。

CATIA会根据球体的几何形状和参数，自动进行球面展开计算。

在球面展开过程中，有几个重要的参数需要设置。

首先是展开的方向，可以选择水平方向、垂直方向或者任意角度的展开方向。

其次是展开的起始位置，可以选择球体的任意位置或者固定位置作为展开的起点。

还有一个重要的参数是展开的领域，它可以控制展开图纸的尺寸和比例。

在球面展开完成后，CATIA会生成一张二维平面图，表现出球体在展开后的形状。

这张图纸可以用于后续的设计、标注和加工。

可以通过在CATIA软件中进行测量，获取展开图纸上各个点的坐标和距离。

除了基本的球面展开功能，CATIA还提供了一些其他的工具和功能，用于更好地处理和优化展开图纸。

例如，可以进行展开图纸的编辑和修正，对展开后的图形进行平移、旋转和缩放等操作。

还可以通过添加和删除辅助线，进一步优化展开图纸的布局和形状。

球面展开在工程设计和制造中有着广泛的应用。

它可以帮助工程师们更好地理解和分析球体的结构和形状，为设计和加工提供重要的参考依据。

通过球面展开，可以更好地控制球体的尺寸和形状，从而提高产品的精度和质量。

在实际应用中，球面展开可以用于许多领域。

例如，在飞机制造中，球面展开可以用于展开飞机机身上的圆形部件，以便进行材料切割和加工。

在建筑设计中，球面展开可以用于展开曲面建筑结构上的圆形或球形构件，从而更好地进行结构分析和施工规划。

总的来说，CATIA软件提供了方便和强大的球面展开功能，可以帮助工程师们更好地处理和分析球体的结构和形状。

CATIA三维设计教程标题：CATIA三维设计教程Catia（Computer-Aided Three-Dimensional Interactive Application）是由法国达索系统公司开发的一款三维设计软件，广泛应用于航天航空、汽车制造、工业设计等领域。

本文将为读者提供一份简要的Catia 三维设计教程，帮助初学者快速上手并掌握基本技巧。

第一步：软件介绍首先，让我们了解一下Catia软件的基本介绍。

Catia是一种功能强大的软件，它可以让用户创建、编辑和分析三维模型。

该软件具有友好的用户界面和丰富的功能模块，可用于快速实现各种设计需求。

第二步：界面导航在使用Catia进行三维设计之前，了解软件界面的基本布局非常重要。

Catia的主要界面由屏幕中央的3D视图窗口和周围的工具栏、菜单栏、工具箱等组成。

通过菜单栏和工具栏可以方便地调用各种功能和工具。

第三步：基本操作技巧掌握Catia的基本操作技巧是进行三维设计的基础。

在绘制模型之前，我们需要了解如何选择、编辑和控制对象。

通过鼠标和键盘的组合操作，可以实现移动、旋转、缩放等操作，实现三维模型的精准调整。

第四步：创建几何体Catia提供了多种创建几何体的功能，包括线、平面、立方体、圆柱体等。

通过使用这些基本几何体的组合和变换，可以创建出复杂的三维模型。

了解每种几何体的创建方式和属性设置，是进行三维设计的关键。

第五步：装配设计在实际设计中，通常需要将多个零部件组装在一起形成完整的产品。

Catia提供了强大的装配设计功能，可以对零部件进行位置和约束设置，确保装配的准确性和稳定性。

掌握装配设计的技巧，有助于提高工作效率和减少错误。

第六步：绘图和注释完成三维设计后，我们需要生成相应的二维绘图和注释，以便于交流和生产。

Catia提供了丰富的绘图工具和注释功能，可以根据需要创建工程图、拆装图、尺寸标注等。

学会绘图和注释的方法，对于设计师来说非常重要。

第七步：模拟和分析Catia不仅可以进行三维设计，还可以进行工程模拟和分析。
