独立基础基底标高

h3=300mm，故基础底板厚度 【h例j=415-10】+4D0J0p+0320表0=示11什5么0(？mm)
【例1-3】【例1-4】看书
独立基础钢筋平面注写识图
——配筋：底板底部配筋
B: X 16＠150，Y 16＠200
1.以“B”打头，代表各种独立基 础底板的底部配筋
2. X向配筋以X打头、Y向配筋以 Y打头注写；当两向配筋相同 时，则以X&Y打头注写
基础底板底部配有 HRB335（Ⅱ级）钢筋， X向钢筋直径为14mm， 分布间距为200mm；Y向 钢筋直径为16mm，分布 间距为150mm。
独立基础钢筋平面注写识图
——配筋：底板顶部配筋
T：7 18＠100/Φ10＠200
1.以“T”打头，代表各种独立基础底板的顶部配筋 ① 双柱独立基础底板顶部配筋通常对称分布在双柱
项目一 计算独立基础钢筋工程量
建筑工程系 廖亚莎
本章任务
任1.务建一筑工识程读常独见立基基础础形平式法施工图 12..1独.1独立立基基础础的平外法形识分图知类识及体钢系筋构成 13..1独.2《立1基1G础10的1-平3》法独识立图基础钢筋平法识图 4.独立基础钢筋工程量计算 任务（二1）计独算立独基立础基底础部钢钢筋筋工计程算量 1.2.1普①通一独般立情基况础，钢不筋知缩识减体系 1.2.2普②通缩独减立1基0%础的钢情筋况构造 1.3（计算2）实多例柱独立基础顶部钢筋计算
X向与Y向钢筋的计算过程（以X向为例） 1.钢筋的长度： 不缩减的钢筋长度=x-2c（带肋） 缩减的钢筋长度=0.9×x（带肋） 2.钢筋的数量 钢筋总根数=[y-2min(75,s/2)]/s（结果向上进1取整）+1 不缩减的钢筋根数 缩减的钢筋根数=总根数—不缩减的钢筋根数

独立基础形式的建筑结构基础底板施工优化文/沈益国、黄鑫、刘媛媛、唐诗豪、李兵 中建一局集团第五建筑有限公司 北京 100024【摘要】作为建筑结构常用的基础形式之一，独立基础形式是相对于桩基础和筏板基础，投入成本较低的一种方式。

但是由于独立基础形式的分散布置，且为到达持力层，结构标高一般低于建筑标高，需要分区域回填，对现场施工组织困难也较多。

为此我们在施工前期通过BIM建模、工序模拟等方式，提前考虑工序流程，在施工工序和施工成本上提前策划，分析现场的限制，找出潜在的问题，对常规的技术方案进行针对性的优化，有效的减小过程中的施工难度，节约工期节约成本，达到技术创效的目的。

【关键词】独立基础；BIM建模；施工优化；技术创效目前常规的独立基础形式的建筑底板施工工序，一般是先开挖至独立顶，再独立开挖独立基础，采用砖胎模方式进行施工，但对于建筑板标高高于独基顶较多的情况下，如此施工工序回填次数多，施工工序多。

成都天府生物产业孵化园二期项目在实施基础阶段，前期通过建模分析，后期通过两个地块分别实施对比，实现工序优化及验证，达到技术创效。

1、工程概况成都天府生物产业孵化园二期项目H、K地块，是位于成都天府国际生物城规划区内，总建筑面积约15.1万平方米，H地块共有5栋建筑，K地块共有6栋建筑，地下室两层，局部一层，地上最低2层，最高11层。

是集研发、办公、商业、食堂和共享服务单元等设施为一体的大型现代化研发办公基地。

2、基础阶段重难点简介本项目低矮楼层及单层地下室区域基础形式为独立基础，该区域基础无结构防水板，仅在独立基础底部设置单层卷材防水，在独立基础及防水施工完后直接回填房心土至建筑标高，实施建筑板及其他做法。

因本地区地表土质以素土和黏土为主，独立基础持力层松散卵石层距离建筑标高底面约2-3m，但独立基础设计高度仅1m左右，在开挖至松散卵石层前，需放坡开挖，大多数均有超挖，需采用C15素混凝土回填至独立基础底标高后再实施独立基础。

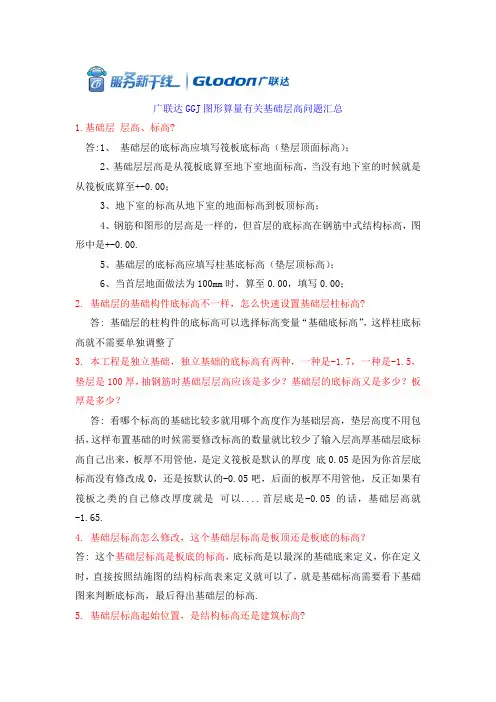

广联达GGJ图形算量有关基础层高问题汇总1.基础层层高、标高?答:1、基础层的底标高应填写筏板底标高（垫层顶面标高）；2、基础层层高是从筏板底算至地下室地面标高，当没有地下室的时候就是从筏板底算至+-0.00；3、地下室的标高从地下室的地面标高到板顶标高；4、钢筋和图形的层高是一样的，但首层的底标高在钢筋中式结构标高，图形中是+-0.00.5、基础层的底标高应填写柱基底标高（垫层顶标高）；6、当首层地面做法为100mm时，算至0.00，填写0.00；2. 基础层的基础构件底标高不一样，怎么快速设置基础层柱标高?答: 基础层的柱构件的底标高可以选择标高变量“基础底标高”，这样柱底标高就不需要单独调整了3. 本工程是独立基础，独立基础的底标高有两种，一种是-1.7，一种是-1.5，垫层是100厚，抽钢筋时基础层层高应该是多少？基础层的底标高又是多少？板厚是多少？答: 看哪个标高的基础比较多就用哪个高度作为基础层高，垫层高度不用包括，这样布置基础的时候需要修改标高的数量就比较少了输入层高厚基础层底标高自己出来，板厚不用管他，是定义筏板是默认的厚度底0.05是因为你首层底标高没有修改成0，还是按默认的-0.05吧，后面的板厚不用管他，反正如果有筏板之类的自己修改厚度就是可以....首层底是-0.05的话，基础层高就-1.65.4. 基础层标高怎么修改，这个基础层标高是板顶还是板底的标高？答: 这个基础层标高是板底的标高，底标高是以最深的基础底来定义，你在定义时，直接按照结施图的结构标高表来定义就可以了，就是基础标高需要看下基础图来判断底标高，最后得出基础层的标高.5. 基础层标高起始位置，是结构标高还是建筑标高?答: 用结构标高。

因为在钢筋中我们用的是结构图，这样可以减少标高的换算。

6.独基和筏板基础顶标高就是基础层顶标高，也就是说基础层要是画柱的话，柱高就为0了,请问我不在基础层画柱，柱在基础中的插筋和箍筋会自动计算吗? 答: (1)独基和筏板基础顶标高就是基础层顶标高，也就是说基础层要画柱的话，柱高就为0了，可以不在基础层画柱，直接在上一层中画上柱，柱底标高设置为基础顶标高，软件会自动计算出柱在基础层插筋和基础内的箍筋的。

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
