《公路桥涵设计通用规范》

前 言本规范系根据中华人民共和国交通部交公路发[1996]1085号文《关于下达1996年度公路工程建设标准、规范、定额等编制、修订工作计划的通知》的要求，对《公路桥涵设计通 用规范》(JTJ 021--89)进行修订而成。

在修订过程中，规范修订组会同吉林省交通科学研究所和重庆交通学院等单位进行了有关的科研工作，吸取了国内其他单位的研究成果和实际工程设计经验，借鉴了国际先进的标准规范，与国内相关规范作了比较和协调。

在规范条文初稿编写完成以后，通过多种方式广泛地征求了有关单位和个人的意见，对规范的主要内容进行了试设计，经反复修改，最后由交通部会同有关部门审查定稿。

本规范修订，结合10余年来我国公路桥梁的发展和要求，对原规范进行了较为全面的改进。

主要的修订内容有：1．明确了公路桥涵结构应进行承载能力极限状态和正常使用极限状态设计，并引人了结构设计的持久状况、短暂状况和偶然状况三个设计状况；2．修改了公路桥涵结构设计的作用效应的组合方式及其组合系数，引入了作用的短期效应组合和长期效应组合，并提出了各种可变作用短期效应组合时的频遇值系数和长期效应组合时的准永久值系数；3．引入了公路桥涵设计的安全等级及其重要性系数，以桥涵结构破坏可能产生的后果严重程度的不同采用不同的重要性系数，使结构的设计更趋合理；4．开展了“公路桥涵分类标准”专题研究，根据研究成果，适当调整了公路桥涵的分类标准；5．进行了“高速公路和一级公路桥涵设计洪水频率标准”专题研究，分析比较了原标准与国内外相关标准间的关系，比较分析了设计洪水的计算分析方法，经综合分析比较，认为可维持原规范的规定；6．取消了原标准汽车荷载等级，改为采用公路一I级和公路一II级标准汽车荷载；取消了挂车和履带车验算荷载，将验算荷载的影响间接反映在汽车荷载中；7．将汽车冲击系数以跨径为主要影响因素的计算方法，改为以结构基频为主要影响因素的计算方法；8．局部调整了人群荷载的标准值；9．调整了风荷载的计算公式及各影响系数，给出了全国基本风速图及全国各气象台站的基本风速和风压值表；10．补充了冰压力的计算方法和计算公式；11．改善了温度作用的规定，完善了体系温度的规定，调整了温度梯度曲线的规定；12．增加了汽车撞击荷载的计算和设计要求；13．补充了通航海轮船舶撞击作用的规定。

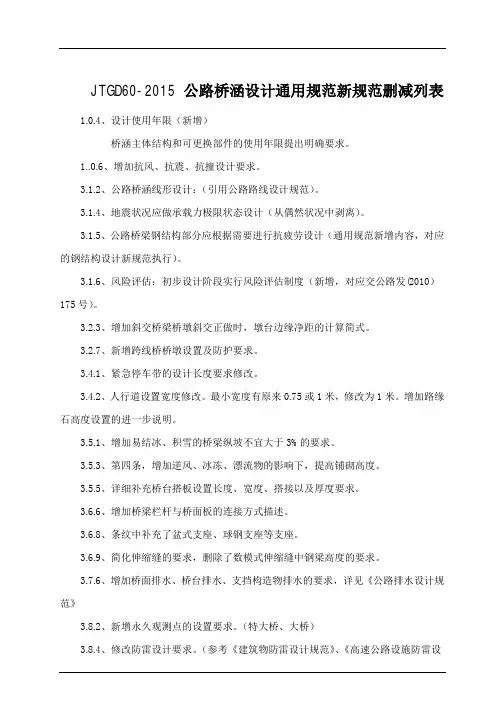

JTGD60-2015 公路桥涵设计通用规范新规范删减列表1.0.4、设计使用年限（新增）桥涵主体结构和可更换部件的使用年限提出明确要求。

1..0.6、增加抗风、抗震、抗撞设计要求。

3.1.2、公路桥涵线形设计：（引用公路路线设计规范）。

3.1.4、地震状况应做承载力极限状态设计（从偶然状况中剥离）。

3.1.5、公路桥梁钢结构部分应根据需要进行抗疲劳设计（通用规范新增内容，对应的钢结构设计新规范执行）。

3.1.6、风险评估：初步设计阶段实行风险评估制度（新增，对应交公路发(2010）175号）。

3.2.3、增加斜交桥梁桥墩斜交正做时，墩台边缘净距的计算简式。

3.2.7、新增跨线桥桥墩设置及防护要求。

3.4.1、紧急停车带的设计长度要求修改。

3.4.2、人行道设置宽度修改。

最小宽度有原来0.75或1米，修改为1米。

增加路缘石高度设置的进一步说明。

3.5.1、增加易结冰、积雪的桥梁纵坡不宜大于3%的要求。

3.5.3、第四条，增加逆风、冰冻、漂流物的影响下，提高铺砌高度。

3.5.5、详细补充桥台搭板设置长度、宽度、搭接以及厚度要求。

3.6.6、增加桥梁栏杆与桥面板的连接方式描述。

3.6.8、条纹中补充了盆式支座、球钢支座等支座。

3.6.9、简化伸缩缝的要求，删除了数模式伸缩缝中钢梁高度的要求。

3.7.6、增加桥面排水、桥台排水、支挡构造物排水的要求，详见《公路排水设计规范》3.8.2、新增永久观测点的设置要求。

（特大桥、大桥）3.8.4、修改防雷设计要求。

（参考《建筑物防雷设计规范》、《高速公路设施防雷设计规范》）3.8.6、新增结构监测设施设置要求（技术复杂的大型桥梁）。

3.8.7、新增跨线桥设置防抛网要求。

4.1.5、基本组合中将汽车荷载按照车辆荷载的加载时，车辆荷载分项系数调整为1.8。

4.1.5、桥涵结构设计安全等级修改，将原不同情况下的大桥、中桥、小桥的结构设计安全等级提高了一个等级。

4.1.5、偶然组合：修改作用的分项系数。

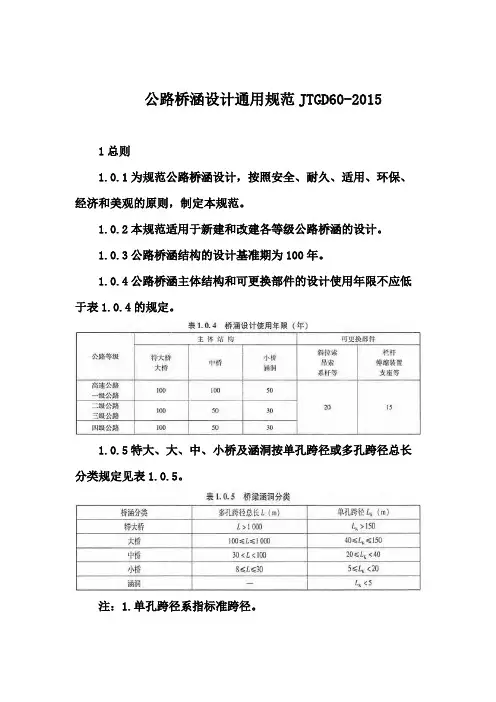

公路桥涵设计通用规范JTGD60-20151总则1.0.1为规范公路桥涵设计，按照安全、耐久、适用、环保、经济和美观的原则，制定本规范。

1.0.2本规范适用于新建和改建各等级公路桥涵的设计。

1.0.3公路桥涵结构的设计基准期为100年。

1.0.4公路桥涵主体结构和可更换部件的设计使用年限不应低于表1.0.4的规定。

1.0.5特大、大、中、小桥及涵洞按单孔跨径或多孔跨径总长分类规定见表1.0.5。

注：1.单孔跨径系指标准跨径。

2.梁式桥、板式桥的多孔跨径总长为多孔标准跨径的总长；拱式桥为两端桥台内起拱线间的距离；其他形式桥梁为桥面系行车道长度。

3.管涵及箱涵不论管径或跨径大小、孔数多少，均称为涵洞。

4.标准跨径：梁式桥、板式桥以两桥墩中线间距离或桥墩中线与台背前缘间距为准；拱式桥和涵洞以净跨径为准。

1.0.6公路桥涵应进行抗风、抗震、抗撞等减灾防灾设计。

1.0.7公路桥涵设计应满足环境保护和资源节约的有关要求。

1.0.8公路桥涵设计除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。

2术语和符号2.1术语2.1.1设计基准期designreferenceperiod为确定可变作用等的取值而选用的时间参数。

2.1.2设计使用年限designworking/servicelife在正常设计、正常施工、正常使用和正常养护条件下，桥涵结构或结构构件不需进行大修或更换，即可按其预定目的使用的年限。

2.1.3极限状态limitstates整个结构或结构的一部分超过某—特定状态就不能满足设计规定的某一功能要求，此特定状态为该功能的极限状态。

2.1.4承载能力极限状态ultimatelimitstates对应于结构或结构构件达到最大承载力或不适于继续承载的变形的状态。

2.1.5正常使用极限状态serviceabilitylimitstates对应于结构或结构构件达到正常使用或耐久性能的某项规定限值的状态。

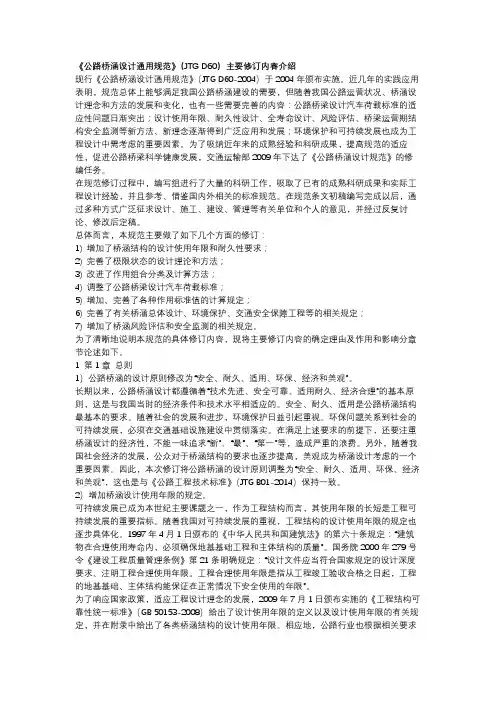

《公路桥涵设计通用规范》（JTG D60）主要修订内容介绍现行《公路桥涵设计通用规范》（JTG D60-2004）于2004年颁布实施。

近几年的实践应用表明，规范总体上能够满足我国公路桥涵建设的需要，但随着我国公路运营状况、桥涵设计理念和方法的发展和变化，也有一些需要完善的内容：公路桥梁设计汽车荷载标准的适应性问题日渐突出；设计使用年限、耐久性设计、全寿命设计、风险评估、桥梁运营期结构安全监测等新方法、新理念逐渐得到广泛应用和发展；环境保护和可持续发展也成为工程设计中需考虑的重要因素。

为了吸纳近年来的成熟经验和科研成果，提高规范的适应性，促进公路桥梁科学健康发展，交通运输部2009年下达了《公路桥涵设计规范》的修编任务。

在规范修订过程中，编写组进行了大量的科研工作，吸取了已有的成熟科研成果和实际工程设计经验，并且参考、借鉴国内外相关的标准规范。

在规范条文初稿编写完成以后，通过多种方式广泛征求设计、施工、建设、管理等有关单位和个人的意见，并经过反复讨论、修改后定稿。

总体而言，本规范主要做了如下几个方面的修订：1) 增加了桥涵结构的设计使用年限和耐久性要求；2) 完善了极限状态的设计理论和方法；3) 改进了作用组合分类及计算方法；4) 调整了公路桥梁设计汽车荷载标准；5) 增加、完善了各种作用标准值的计算规定；6) 完善了有关桥涵总体设计、环境保护、交通安全保障工程等的相关规定；7) 增加了桥涵风险评估和安全监测的相关规定。

为了清晰地说明本规范的具体修订内容，现将主要修订内容的确定理由及作用和影响分章节论述如下。

1 第1章总则1）公路桥涵的设计原则修改为“安全、耐久、适用、环保、经济和美观”。

长期以来，公路桥涵设计都遵循着“技术先进、安全可靠、适用耐久、经济合理”的基本原则，这是与我国当时的经济条件和技术水平相适应的。

安全、耐久、适用是公路桥涵结构最基本的要求。

随着社会的发展和进步，环境保护日益引起重视。
