21柱平法施工图解析

梁上柱 剪力墙上柱
代号 KZ
KZZ XZ LZ QZ
序号 xx
xx xx xx
特征
柱根部嵌固在基础或地下结构上，并与框架梁刚性连 接构成框架
柱根部嵌固在基础或地下结构上，并与框支梁刚性 连接构成框支结构。框支结构以上转换为剪力墙结构
设置在框架柱、框支柱、剪力墙柱、核心部位的暗柱
支承或悬挂在梁上的柱
xx
框架柱钢筋构造分类
二级构造名称 柱基础插筋构造
柱身钢筋构造 柱节点钢筋构造
三级构造名称 独立基础中柱插筋构造 条形基础中柱插筋构造 筏形基础中柱插筋构造 箱型基础中柱插筋构造 桩基承台中柱插筋构造 柱身钢筋构造 柱等截面节点构造 柱变截面节点构造 柱变钢筋节点构造 顶层框架柱一侧有梁时节点构造 顶层框架柱二侧有梁时节点构造
支承在剪力墙顶部的柱
1. 列表注写方式
图上内容： 图名 轴网 竖向构件（柱、墙）
同编号的 柱选一个 表明b、h 方向，用 于定位和 表达钢筋
所有柱按照图纸 名称中规定的比 例画出轮廓，不 画钢筋
所有柱钢筋 配筋在表中 列出
柱的平法设计规则
矩形截面的柱箍筋可定为类型1，而用m×n表示两向箍 筋肢数的多种不同组合，m和n均为大于3的自然数，其
框架柱钢筋构造分类
钢筋名称 纵筋
箍筋
钢筋位置 基础层 中间层 顶层 基础层 柱根以上加密区 柱根以上非加密区
钢筋祥称 柱插筋 柱身纵筋 柱顶层纵筋 插筋范围箍筋 加密区箍筋 非加密区箍筋
框架柱的钢筋骨架分类
柱的平法设计规则
在平法柱施工图中，各种柱均应按照下表的规定编号
柱类型 框架柱
框支柱 芯柱
项目二 柱平法施工图的识读
2.1 柱的平法制图规则 3.2 抗震框架柱底层纵筋构造 2.3 抗震框架柱身钢筋构造 2.4 抗震框架柱顶节点构造 2.5 等截面抗震框架柱实训操练 2.6 柱在各种情况下钢筋构造 2.7 等截面抗震框架柱实训操练

柱平法识图1.柱平法制图规则1.1梁平法识图：1.1.1.框支柱一般是指建筑上下结构发生变化，上层为柱、上层为剪力墙时，下层柱称为框支支柱，一般其截面较大，配筋较多。

梁上柱和墙上柱是指从梁上或墙上起的柱。

1.1.2.阅读柱平法施工图，必须要从图上了解的内容如下：1.1.2.1.柱编号；1.1.2.2.标高；1.1.2.3.截面尺寸(包括异形柱截面的详细尺寸)1.1.2.4.角部配筋1.1.2.5.各边中部配筋1.1.2.6.箍筋1.1.3.关于标高1.1.3.1.柱平法施工图都要注明柱的分段标高，通过阅读如何理解这些标高呢？有以下几种情况：✓首先，柱标高的表示方法，如-0.030~19.47，前一个数是指本段柱的根部标高，后一个数是本段柱的顶标高。

✓框架柱和框支柱的根部标高系指基础顶面标高✓梁上柱的根部标高是指梁顶面标高✓剪力上柱的根部标高分两种情况：一是柱给筋锚固在墙内的，其根部标高为墙顶面标高；当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高。

1.2柱平法施工图的表示方法1.2.1柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。

1.2.2列表式表示法如下图：在上图中，柱所有的配筋信息都可以在列表中清楚的看到。

1.2.3截面式柱平法如下图所示以上图中KZ1(-19.47~37.47)为例：B*H=650*600 B1=B2=325 H1=150 H2=450角筋：4根二级25B边一侧中部筋：5根二级25 两侧对称H边一侧中部筋：4根二级25 两侧对称箍筋：一级直径为10，加密区间距100，非加密区间距200 为井字形箍筋柱的平法图主要是指截面数据、标高数据、及配筋数据，而配筋数据又很简单，只能纵筋和箍筋两种。

这些钢筋在柱是如何摆放的呢？这就要阅读平法图集的柱构造详图部分。

12
3．柱构件截面注写
柱截面注写方式，是指在柱平面布置图上，分别在同一编号的 柱中选择一个截面，以直接注写截面尺寸和配筋具体数值进行
表示；
2020/3/3
13
2020/3/3
14
识读要点
各段柱的起止 高度
说明
见图名“基础顶面~5.970”和层高表“竖向粗线所示范 围”
编号
见柱平法施工图“斜线引出标注KZ×”
见柱平法施工图放大截面集中注写第四行当箍筋沿柱全
高只有一种箍筋间距时，采用如Ф8@200，Ф8@100表示。
当为抗震设计时，采用斜线“/”区分柱端箍筋加密区
与柱身非加密区箍筋的不同间距，采用如Ф8@100/200
表示。当圆柱采用螺旋箍筋时，以“L”开头表示，如
LФ8@200
15
说明：当柱截面中对称边纵筋直径相同时，可下图左侧图 示注写纵筋总数；当柱截面中对称边纵筋直径不同时，按下 图右侧图示注写每边应设置的纵筋直径。
任务实施
2020/3/3
XX市XX设计研究院
20
五、作业
1 、 发下去的两张试卷
2 、预习下一节课的内容
2020/3/3
21
2020/3/3
16
4．柱构件列表注写
柱列表注写方式，是指在柱平面布置 图上，分别在同一编号的柱中选择一 个截面，在柱表中注写柱编号、柱段 起止标高、几何尺寸与配筋的具体数 值，并配以各种柱截面形状和箍筋类 型进行表示。
2020/3/3
17
2020/3/3
18
识读要点
说明
各段柱的起止高 度
见柱列表中“标高”

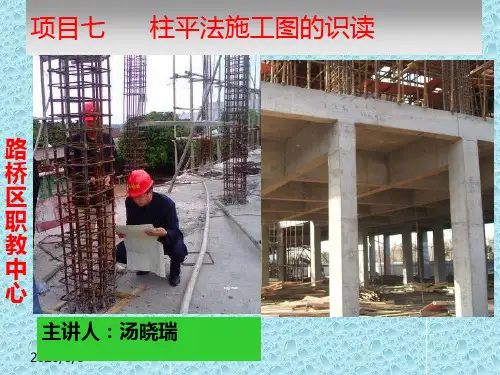

项目七 柱平法施工图的识读
路 桥 区 职 教 中 心

建筑识图与结构识图篇(1柱的平法施工图)作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、结构图与建筑图1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。

主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装修等。

主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、平法施工图集随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;16G101-2适用于:现浇混凝土板式楼梯;16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、自学16G101-1图集3.1柱——平法施工图表示方法两种表达方式:列表注写方式、截面注写方式;3.1.1 柱列表注写方式如上图所示,即为柱在平法施工图中列表注写的方式。

柱的大部分参数都在图中的“柱表”内。

下面我们就一个一个去读懂他们。

①上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;②柱号(柱表中第一列),我们用一张表格来进行说明:从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。

柱号即为柱子的名字,在计算工程量中便于分类区分。
