建筑排水管安装施工工艺
一、建筑排水系统：
1、重力流排水管、通气管、空调凝结水排水管采用柔性机制排水铸铁管。
2、室内压力排水管（不含虹吸雨水）采用内防腐镀锌钢管，沟槽卡箍连接。
3、除虹吸雨水管采用专用HDPE热熔连接外，采用采用柔性机制排水铸铁管。
4、室外排水管采用内肋增强聚乙烯螺旋波纹管GB/ ，承插电热熔连接，热收缩带连接，环刚度SN为M2。
二、施工依据
专业设计施工图纸；
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
《建筑设计防火规范》GB50016-2006；
国标、院标的标准图集、手册。
《工业金属管道工程施工及验收规范》GB50235-97；
《建筑工程文件归档整理规范》GB/T50328-2001；
1.排水系统的安装：
（1）工艺流程：
安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验
（2）操作要点：
1.一般构造要求
.管道布置
①排水立管布置在排水量大的器具附近的墙边、墙角或立柱处。
②管道不得布置在食堂，饭食业的主副食贮藏、烹调、配餐操作部上方。
③管道不得穿越卧室，贮藏柜、且不宜布置和敷设在与卧室相邻的内墙面。
④管道不得布置在遇水会燃烧、爆炸或损坏的原料、产品和设备的上方。
⑤管道应避免布置在热源附近，如不能避免，且管道表面受热温度大于60℃时，应采取隔热措施。主管与家用灶具边净距不得小于。
⑥管道不得穿越烟道，沉降缝和防火墙。管道应避免穿过伸缩缝，若必须穿过时，应采取相应措施。
⑦最低横支管与立管连接处至排水管管底的垂直距离如小于表1中数值时，最低横支管应单独接出建筑物外。
最低横支管与立管连接外至排出管管底的垂直距离表1
注：如最低横支管不能单独接出时，则立管底部和排出管应放大一号管径
2.伸顶通气管
①立管应设伸顶通气管至室外连通大气。
②伸顶通气管高出屋面均不得小于,但必须大于最大积雪厚度，在上人屋面，通气管应高出屋面。
③通气管穿越屋面处套管应设止水环和套管防腐措施及采取有效的防水封堵。
3.伸缩节
.伸缩节的设置应符合下列要求：
①当层高小于或等于4m时，立管应每层设一伸缩节；当层高大于4m 时，应根据设计伸缩量确定。
②横干管设置伸缩节的间距，应根据设计计算量确定。
③横支管上合流配件至立管的直线管段超过2m时，应设伸缩节，但伸缩节之间的最大间距不得超过4m。
④管道设计伸缩量不应大于表2中伸缩节的最大允许伸缩量。
伸缩节最大允许伸缩量表2
⑤管道插入伸缩节处预留的间隙应为；夏季施工时为5-10mm；冬季施工时为15-20mm。
.伸缩节设置位置应靠近水流汇合配件处，并按下列情况确定：
①主管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节设置于水流汇合配件之下。
②横管上设置伸缩节应设水流汇合配件上游端。
4.清扫口和检查口设置
.在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定:
①在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如有乙字弯时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为1m，允许偏差±20mm；
②在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于
400mm。
③在转角小于135o的污水横管上，应设置检查口或清扫口。
（3）安装准备
1.认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决。
2.根据设计图纸检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。
3.生活排（污）水管道使用塑料管、抗震柔性铸铁管，雨水管道使用塑料管。
（3）一般安装原则：
1.严格按验收规范要求选料施工，如排水管道的横管与横管，横管与立管
的连接，采用45°三通或45°四通及90°斜三通或90°斜四通。立管与排出管端部的连接，采用两个45°弯头。
2.雨水管道不得与生活污水管道相连接。
3.管道支、吊架间距正确、安装稳固，且应固定在承重结构上；为防止发
生塌腰现象而造成堵塞，支架间距以横管不大于2米，立管不大于3米。
4.对横管贴梁安装又转向竖直穿楼板安装的管道，须在其横管上且靠近梁
的位置设固定托臂架；对直接从楼地面安装的竖直管道，在管道弯曲处设置固定托架，以承担管道的竖向荷载。
5.为避免以后在使用时，楼面水顺管外壁渗漏，在土建做地面和防水层
时，预留洞口内排水管均加装防水橡胶圈，然后进行补洞。由于卫生间内管道多，在补穿楼板、屋面的管道预留洞口时，为了防止楼、屋面出现滴、漏现象，在结构施工过程中就预埋套管，然后对预留洞口进行三次补洞。首先用层板吊模，用水将洞口周围打湿，把灰尘扫干净，然后用细实砼加防水剂补第一次，补至洞口一半，待24小时后加水试验，然后观察液面情况及到下层观察洞口情况，如液面不下降，则进行第二次补洞，仍然采用细实砼加防水剂，捣实后距楼面20mm，进行第三次试验，试验完成后如无滴、漏现象，则将洞口补到比原地平低50-100mm。
在土建做地面时再做一次防水处理。

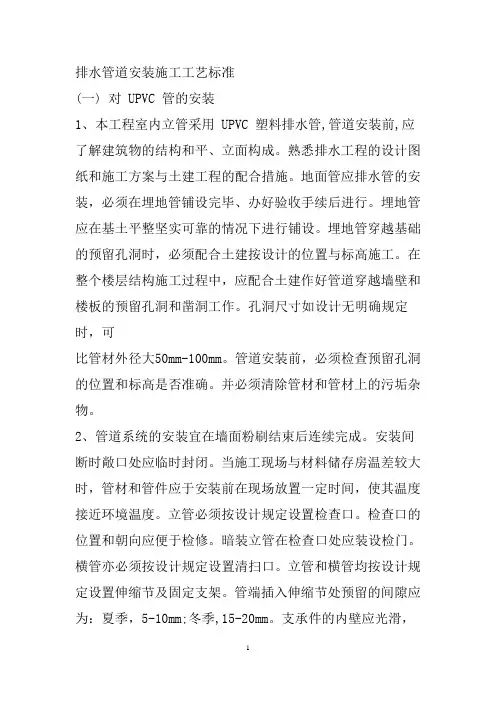

（4）塑料排水管道安装方法：
