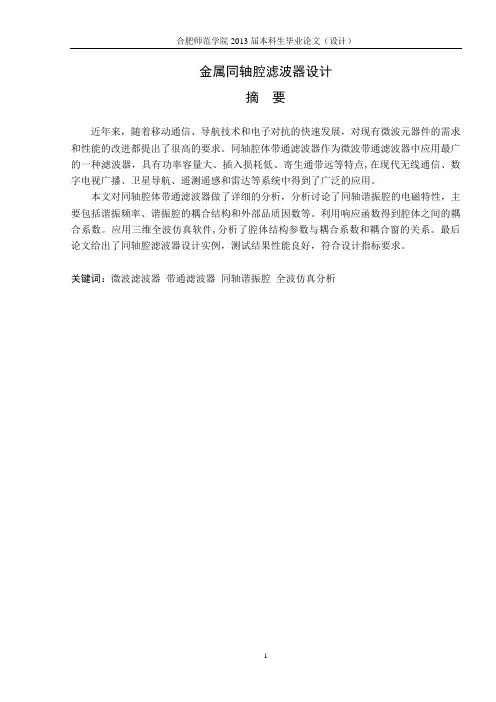

金属同轴腔滤波器设计摘要近年来，随着移动通信、导航技术和电子对抗的快速发展，对现有微波元器件的需求和性能的改进都提出了很高的要求。
同轴腔体带通滤波器作为微波带通滤波器中应用最广的一种滤波器，具有功率容量大、插入损耗低、寄生通带远等特点,在现代无线通信、数字电视广播、卫星导航、遥测遥感和雷达等系统中得到了广泛的应用。
本文对同轴腔体带通滤波器做了详细的分析，分析讨论了同轴谐振腔的电磁特性，主要包括谐振频率、谐振腔的耦合结构和外部品质因数等。
利用响应函数得到腔体之间的耦合系数。
应用三维全波仿真软件,分析了腔体结构参数与耦合系数和耦合窗的关系。
最后论文给出了同轴腔滤波器设计实例，测试结果性能良好，符合设计指标要求。
关键词：微波滤波器带通滤波器同轴谐振腔全波仿真分析1ABSTRACTWith the rapid development of mobile communication system, the quality of microwave components is becoming more and more important. As a microwave band-pass filter, coaxial cavity filter is widely applied in modern wireless communication and radar systems, for its high power capacity, low insertion loss and far spurious pass-band.Based on the research of coaxial filter, the electromagnetic properties of coaxial cavity resonator are proposed in the paper, including resonant frequency, coupling structure and external Q of the cavities. The coupling coefficient of filter can be getting by utilizing response function. The width of coupling windows and in-put/out-put coupling lines are acquired by full wave simulation and optimization. At last, a coaxial cavity filter is designed and measured, which has perfect performances and is satisfied with the technical specifications.Key Words: microwave filter band-pass filter coaxial resonator full wave simulation目录一绪论 (1)1.1前言 (1)1.2常见的滤波器形式 (1)1.3国内外发展现状 (3)二滤波器的基本概念 (5)2.1滤波函数 (5)2.2微波滤波器参数 (7)2.3低通滤波器到带通滤波器的转换 (7)三同轴腔带通滤波器的设计 (8)3.1滤波器的设计步骤 (8)3.2滤波器的设计方法 (8)3.2.1前言 (8)3.2.2设计指标 (9)3.2.3参数计算 (9)3.3仿真与测试 (10)3.3.1仿真 (10)3.3.2 实物加工与测试 (13)总结 (14)参考文献 (16)一绪论1.1 前言随着通信、广播、雷达、测量、遥感、空间技术和电子对抗技术等的逐步发展，从米波段一直到毫米波段以至更广阔的波段上，微波滤波器在雷达、信号处理、通信等不同电路系统的传输、变换处理和收发中有广泛应用[1]。
金属同轴腔滤波器设计摘要近年来，随着移动通信、导航技术和电子对抗的快速发展，对现有微波元器件的需求和性能的改进都提出了很高的要求。
同轴腔体带通滤波器作为微波带通滤波器中应用最广的一种滤波器，具有功率容量大、插入损耗低、寄生通带远等特点,在现代无线通信、数字电视广播、卫星导航、遥测遥感和雷达等系统中得到了广泛的应用。
本文对同轴腔体带通滤波器做了详细的分析，分析讨论了同轴谐振腔的电磁特性，主要包括谐振频率、谐振腔的耦合结构和外部品质因数等。
利用响应函数得到腔体之间的耦合系数。
应用三维全波仿真软件,分析了腔体结构参数与耦合系数和耦合窗的关系。
最后论文给出了同轴腔滤波器设计实例，测试结果性能良好，符合设计指标要求。
关键词：微波滤波器带通滤波器同轴谐振腔全波仿真分析1ABSTRACTWith the rapid development of mobile communication system, the quality of microwave components is becoming more and more important. As a microwave band-pass filter, coaxial cavity filter is widely applied in modern wireless communication and radar systems, for its high power capacity, low insertion loss and far spurious pass-band.Based on the research of coaxial filter, the electromagnetic properties of coaxial cavity resonator are proposed in the paper, including resonant frequency, coupling structure and external Q of the cavities. The coupling coefficient of filter can be getting by utilizing response function. The width of coupling windows and in-put/out-put coupling lines are acquired by full wave simulation and optimization. At last, a coaxial cavity filter is designed and measured, which has perfect performances and is satisfied with the technical specifications.Key Words: microwave filter band-pass filter coaxial resonator full wave simulation目录一绪论 (1)1.1前言 (1)1.2常见的滤波器形式 (1)1.3国内外发展现状 (3)二滤波器的基本概念 (5)2.1滤波函数 (5)2.2微波滤波器参数 (7)2.3低通滤波器到带通滤波器的转换 (7)三同轴腔带通滤波器的设计 (8)3.1滤波器的设计步骤 (8)3.2滤波器的设计方法 (8)3.2.1前言 (8)3.2.2设计指标 (9)3.2.3参数计算 (9)3.3仿真与测试 (10)3.3.1仿真 (10)3.3.2 实物加工与测试 (13)总结 (14)参考文献 (16)一绪论1.1 前言随着通信、广播、雷达、测量、遥感、空间技术和电子对抗技术等的逐步发展，从米波段一直到毫米波段以至更广阔的波段上，微波滤波器在雷达、信号处理、通信等不同电路系统的传输、变换处理和收发中有广泛应用[1]。
同轴腔体滤波器设计入门——无交叉耦合结构2009-05-14 21:44:47 阅读518 评论0 字号：大中小仿佛记得射频铁三角是功率、频率、和阻抗。
涉及射频电路设计，总是离不开这三个要素。
那么在滤波器的设计中最关键的因素是什么呢？答案是谐振和耦合。
无论什么样的滤波器，终归离不开谐振和耦合。
以通信系统中常见的同轴腔体带通滤波器为例，谐振就是单腔的谐振，对于对称结构而言，单腔的自耦合为零，换句话说，每一个腔体都谐振在该带通滤波器的中心频率上。
同轴腔体滤波器的单腔可以被看作是一个由同轴传输线和分布电容构成的并联谐振器。
那么很容易理解，在谐振频率的时候，并联谐振器的对地阻抗为无穷大，即满足Z0tan（Bd）=1/wC的条件。
此时，信号可以无衰减的从一个腔耦合到下一个腔。
什么又是耦合呢，耦合指的是谐振器之间电磁场的相互作用，耦合包括级间耦合和输入输出耦合。
对于无交叉耦合的结构来说，级间耦合仅仅包涵非相邻腔之间的耦合。
对于级间耦合，需要理解阻抗变换器的概念，我记得《现代微波滤波器的结构与设计》上有句话是这么描述的，一个理想的阻抗变换器，好像是工作在任意频率上的四分之一波长变换线一样。
换句话说，一个理想的级间耦合在任意频率上都是四分之一波长的。
并不依赖于频率而存在。
实际中的耦合当然不是这样，腔间主耦合常常是磁耦合，而交叉耦合滤波器有时会用到电耦合。
那么通过电路仿真会发现，电耦合和磁耦合对于带外抑制的影响是不同的。
腔间耦合为磁耦合时，阻带高端的抑制度会优于阻带低端。
而电耦合时，恰恰相反。
这是因为磁耦合和电耦合都是依赖于频率的，它们仅仅通带的在中心频率处可等效为四分之一波长线。
而带外则稍有差异。
造成了抑制度的差异。
那么腔间的耦合如何识别呢。
在HFSS中可以通过电磁场来判断腔间耦合。
磁耦合的情况下，在对称面上磁场是连续的，电耦合的情况下呢，对称面上电场是连续的。
这是一种很简单的方法适合初学者。
而对于一个有经验的设计者对于常用的耦合都非常熟悉，可以凭经验判断出耦合的方式。
