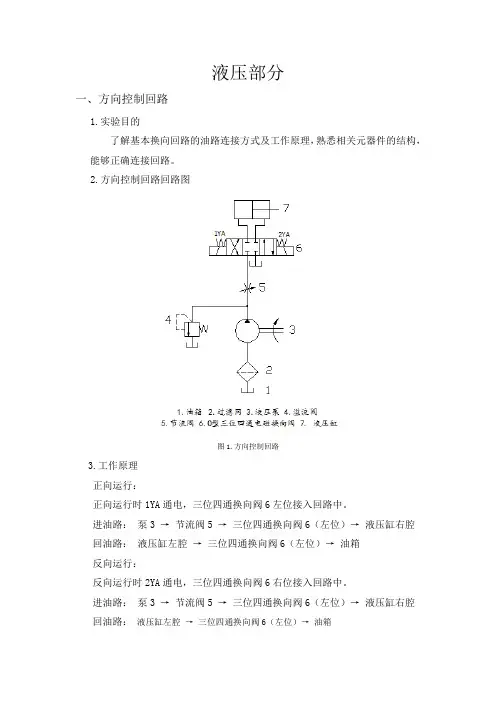

液压部分一、方向控制回路1.实验目的了解基本换向回路的油路连接方式及工作原理,熟悉相关元器件的结构,能够正确连接回路。
2.方向控制回路回路图图1.方向控制回路3.工作原理正向运行:正向运行时1YA通电,三位四通换向阀6左位接入回路中。
进油路:泵3 →节流阀5 →三位四通换向阀6(左位)→液压缸右腔回油路:液压缸左腔→三位四通换向阀6(左位)→油箱反向运行:反向运行时2YA通电,三位四通换向阀6右位接入回路中。
进油路:泵3 →节流阀5 →三位四通换向阀6(左位)→液压缸右腔回油路:液压缸左腔→三位四通换向阀6(左位)→油箱二、互锁回路1.实验目的了解互锁回路的连接方式及原理,熟悉锁紧环节的特点,能够正确连接相应回路。
2.互锁回路回路图图2. 互锁回路2.工作原理互锁回路主要是由两个液控单向阀组成的双向液压锁来实现不同工作方向运行时的动作,H型三位四通手动换向阀可以使泵处于中位卸荷,同时由于液控单向阀的缩紧作用是缸不能浮动,实现锁紧。
当三位四通手动换向阀处于左位时,右侧液控单向阀进油,同时左侧单向阀液控口通油,左侧单向阀打开,工作台运行;换向阀工作位置切换后,左侧单向阀进油,用时右侧单向阀液控口通油,右侧单向阀打开,工作台反向运行;当换向阀处于中位时,泵卸荷,此时,两单向阀无压力,缸两侧不能排油,缸锁紧。
三、双向调速回路1.实验目的了解单向节流阀的结构及原理,熟悉调速回路的连接及原理,能够正确连接相应回路。
2.双向调速回路回路图图3. 双向调速回路3.工作原理单向节流阀由单向阀及节流阀组成,当换向阀处于左位时,右侧单向流阀通油,液压油从单项阀进入液压缸右腔,进油路压力小;液压缸左腔出油到左侧单向节流阀,此时单向阀不通油,液压油从节流阀流通,为回油节流调速回路。
当换向阀处于右位时,左侧单向节流阀为进油路,此时液压油从单向阀进入液压缸左侧,进油路压力小;液压油由液压缸右腔流经右侧单向节流阀,此时单向阀封闭,节流阀通油,再次构成回油节流调速回路,因此形成双向调速回路。
第一章绪论以液体为工作介质,传递能量和进行控制的叫液体传动,包括液力传动和液压传动。
液压传动是用密封的在系统中的液体为介质,把液压能转换为机械能。
只利用液体的压力能传动。
液压传动的工作原理:液体具有两个重要特性:1.液体几乎不可压缩;2.密闭容器中静止液体压力以同样大小向各个方向传递。
液压系统的工作特性:(1)液压传动是靠着运动着的液体压力能来传递力的;(2)液压传动系统是一种能量转换系统;(3)液压传动中的油液是在受调节控制的状态下进行工作的;(4)液压传动系统必须满足主机在力和速度等方面提出的要求;系统组成:1.传递介质 2.动力元件 3.执行元件 4.控制元件 5.辅助元件第二章液体流体力学基础名词解释:可压缩性、黏性、理想流体、实际流体、稳定流动和非稳定流动、层流和稳流、雷诺数 层流:液体中质点沿管道做直线运动而没有横向运动。
稳流:液体中质点除了沿管道轴线运动外,还有横向运动,成杂乱无章的状态。
工作液三大类:矿物油,浮化液,合成型液。
液压油液的黏度有几种表示方法?它们各用什么符号表示?它们又各用什么单位? 答:(1)动力黏度(绝对黏度):用μ表示,国际单位为:Pa •s (帕•秒);工程单位:P (泊)或cP (厘泊)。
(2)运动黏度: 用ν表示,法定单位为s m 2,工程制的单位为St (沲,s cm 2),cSt (厘沲)。
(3)相对黏度:中国、德国、前苏联等用恩氏黏度ºE ,美国采用赛氏黏度SSU ,英国采用雷氏黏度R ,单位均为秒。
黏度的定义:油液在流动时产生内摩擦力的特性。
压力、温度对液体黏性的影响:对液压油而言,黏度随压力的增大而增大,但压力对液体黏度影响小,在压力不高且变化不大时,这种影响可以忽略。
>=20MPa 变化较大,需要考虑液体黏度随温度升高而减小。
液压油四项基本功能:(1)传递运动和力;(2)润滑液压元件和运动元件;(3)散发热量;(4)密封液压元件对偶摩擦中的间隙。
