TOC分析仪在石化方面的应用

  • 格式：doc
  • 大小：674.00 KB
  • 文档页数：5

一、HACH公司TOC分析仪在石油和化工行业中的应用
在石油化工工厂的生产过程中，不管是对原材料的加工，还是对物质的提炼都需
使用大量的水。
水经过锅炉加热后变成水蒸气，蒸汽可以用于发电，在某些处理工艺中，蒸汽还
可以用来分解碳氢化合物。在生产过程中，蒸汽遇冷凝结成水。凝结成的水，如果
其TOC值比较低，便可以不需预处理再一次进入锅炉循环系统中运行。因此为了减
少给水预处理的运行费用，让那些达标的凝结水继续回流到锅炉中运行，监测锅炉
循环系统中凝结水的TOC值是非常重要的。
蒸汽凝结成的水如果能再利用，让其再回流到锅炉中运行，这能降低生产厂家运
行成本。判断凝结水能否能再利用的方法是监测其TOC值。TOC值达标便可再利
用，超标便只能排放掉。
一旦凝结水被排出，这就意味着生产厂家必须向锅炉中加入给水。给水未经预处
理是不能直接进入锅炉中运行的，必须首先对给水进行一系列的预处理，达标过后
才能进入锅炉中运行。这无形中便增加了生产厂商的运行成本。通常情况下蒸汽回
路中凝结水的TOC含量比较低，这类水的监测属于微量监测。为此HACH公司的
TOC分析仪针对不同的应用设置了0～10mg/l、0～25mg/l、0～50mg/l、0～100mg/l
四个量程。
二、HACH公司TOC分析仪在降雨时的应用

我们都知道，在每个工厂的厂房周围都有排水沟。这些排水沟用于生产过程用水
和降雨的排放。当然，仅仅是降雨便可以不作任何处理直接排放进湖泊或河流。但
是，由于石油或化工厂生产工艺和环境的独特性，使得在降雨过程中排放出来的水
可能含有大量的有机污染物，当排放的水所含的TOC值超过国家标准时，便需把这
些TOC超标的生产用水排进一个储水池中，以便经污水处理厂处理后，才能排进河
流或湖泊中。当排放水的TOC值在国家排污标准范围内时，可以直接排入河流或湖
泊中。
为了降低污水厂的运行成本，并且又不让未达标的污水排进河流或湖泊。便必须
监测石油和化工厂排出水的TOC值，当TOC超标时，由TOC分析仪给出控制信号，
把TOC超标的水排进储水池中。当TOC达标时，由TOC分析仪给出控制信号，把
达标水直接排出，以便节约污水厂的运行成本。
例如，在某个化工厂里，用一台高温氧化法的TOC分析仪（0—100mg/l）去监
测排放水中的总有机碳。用户采用高温氧化法的TOC分析仪是因为此化工厂的排放
水中含有高浓度的聚合有机物，并且排水中的盐度很高。为了使分析仪在干燥少雨
的季节下也能维持正常的运行，平常断水的时侯可以把仪器的采样管路切换到非饮
用水中，使仪器维持正常的运行。通常情况下供给仪器的非饮用水都含有较高的矿
物质，如铁和钙。在这样的应用中，必须在分析仪前安装一过滤装置，以提高分析
仪的运行时间。当降雨时，可以通过一个雨量表输出控制信号去切换采样管路和激
活水泵，让水泵从水沟中抽水供给分析仪分析。
三、HACH公司TOC分析仪在分点监测中的应用

通常在一个大型的企业里，各分厂之间都在独立核算成本。这样各分厂的污水处
理费用也得分开计算。但各分厂又不能独自建立自己的污水处理厂，只能把污水排
入一根总管进入污水处理厂进行处理。为了能够公正、准确地收取各个分厂的污水
处理费，在监测总排污管TOC的同时，还得在各个分厂独自的排水口进行TOC监
测。
四、HACH公司TOC分析仪应用概要

在一些石油或化工企业里，您可能见过一些关于TOC监测方面的应用实例。
HACH公司的TOC分析仪分为以下三种型号：astro TOC HT、astro TOC UV和astro
TOC UV TurBo。对于不同的环境，它们都有各自的应用特点。这三种TOC分析仪
都能在石油和化工行业中应用。为了让用户的监测能达到最佳状态，在选型前请仔
细分析样品的情况。
以上三种TOC分析仪各自特点如下：
astro TOC HT——适用于含盐量高、聚合有机物多的样品；
astro TOC UV——适用于固体浓度高的样品；
astro TOC UV TurBo——适用于需快速测试的样品。

合集下载

石化企业计量系统功能分析与应用

石化企业计量系统功能分析与应用

石化企业计量系统功能分析与应用石化计量管理信息系统以企业内部的计量数据平台搭建的计量体系，对计量业务、数据进行处理分析，把石化企业线下业务流程整个纳入到系统内，包含人员、器具检定、计量数据等多个模块，模块内部、模块与模块间的数据、业务流程应当最大限度地展开实时自动化。

标签：石化企业；计量系统；功能分析；应用0 引言现阶段，越来越多的石化企业开始实行精细化管理，其引入ERP、MES等相关信息系列，为其展开精细化管理做出巨大贡献，不过也对计量数据的实时性、全面性、准确性提出了更高要求。

计量管理信息系统属于计量体系，以企业内部的计量数据平台为依托，对计量业务进行处理并分析相关计量数据，把线下业务流程整个纳入到系统内，包含人员、器具检定、计量数據等多个模块，模块内部、模块与模块间的数据、业务流程应当最大限度地展开实时自动化。

通过计算机搜集、监督、控制计量数据，不单单可以防止人为影响，保障计量数据的真实可靠，还因为利用计算机能够随时搜集计量数据，从而有利于更好地开展生产调度与管理工作。

通过对相关数据展开分析能够反映出公司原材料购置、产品出售等物流管理过程中存在的不足之处，确保计量方式的科学、合理，从而减少公司每一个流程存在的不足，有利于降低损耗、提升效益。

1 石化企业计量管理上海石化公司使用的计量管理信息系统运用模块化设计，其中重点包括计量器具、工作者、数据等内容的管理和计量纠纷管理模块。

引入该系统之后，其发挥了重大作用，不单单使得工作效率显著提升，还实现了对进出厂计量数据随时进行监督和分析。

随着信息技术的不断发展，再加上上海石化开展精细化管理，自然而然地设计出计量管理信息系统，能够利用计算机网络平台来加强对计量器具、数据的监管力度。

计量管理信息系统以实时数据搜集为前提，其系统内包含的归并模型可以自主展开核算，根据流程开展情况输出计量信息，由于整个过程透明性较强，所以使得业务愈加符合标准并且留下清楚的工作痕迹；能够随时监督、控制原油在运输、储存过程中损失程度，有利于通过分析来减轻耗损。

toc测定仪原理

toc测定仪原理

toc测定仪原理
TOC测定仪是一种用于测定液体中有机物浓度的分析仪器。

TOC（Total Organic Carbon）是指液体中的总有机碳含量，是
评估水体质量和污染程度的重要指标之一。

TOC测定仪的原理是通过将液体样品中的有机碳转化为二氧
化碳，并测定产生的二氧化碳的量来确定液体中的有机物浓度。

一般来说，TOC测定仪采用两种常用的测定方法：燃烧氧化
法和湿式氧化法。

燃烧氧化法是最常见的TOC测定方法之一。

在该方法中，将
液体样品通过特定的装置进行燃烧，使有机物转化为CO2。

然后，将产生的CO2通过气体分析仪器进行测定，以确定有
机碳的含量。

该方法的优点是快速、准确，并且能够同时测定多个样品。

湿式氧化法是另一种常用的TOC测定方法。

在该方法中，液
体样品首先通过氧化剂进行氧化反应，将有机物氧化为CO2。

然后，将产生的CO2通过气体分析仪器进行测定。

这种方法
的优点是适用于对有机物含量较低的样品进行测定，且可以测定多种样品。

无论是燃烧氧化法还是湿式氧化法，TOC测定仪的测定原理
都是将液体中的有机物氧化为CO2，并通过气体分析仪器进
行测定。

通过测定CO2的量，可以推算出液体中的有机碳含量，从而获得TOC浓度。

这种测定方法广泛用于环境监测、
水质检测等领域，对于评估环境污染状况和水质状况具有重要意义。

石油化工在线分析仪表系统设计应用

石油化工在线分析仪表系统设计应用

石油化工在线分析仪表系统设计应用黄步余中国石化工程建设公司近年建成大型石油(煤)化工项目* 1090 KTA上海赛科乙烯项目* 800KTA广东惠州乙烯项目*700KTA扬巴一体化乙烯项目* 700 KTA扬巴体化乙烯项目* 1000 KTA茂名乙烯项目(扩建)* 1090 KTA福建炼化一体化项目* 1000 KTA中沙天津炼化一体化项目* 1000 KTA独山子炼化一体化项目* 1000 KTA镇海乙烯项目*1000KTA* 600KTA中原甲醇制烯烃（MTO）项目* 800 KTA 武汉乙烯项目* 800 KTA 四川炼化一体化项目* 800 KTA抚顺炼化一体化项目在建大型石油(煤)化工项目* 800KTA延长靖边DCC/CPP项目* 1200 KTA 广东惠州二期千万吨/年炼油与120万吨/年乙烯项目* 1000 KTA 中科湛江千万吨/年炼油与100万吨/年乙烯项目* 260 KTA中-沙天津公司双酚A/聚碳（BPA/PC）项目* 3600 KTA中天合创鄂尔多斯煤炭深加工示范项目* 1800 KTA 安徽中安甲醇制烯烃（MTO）项目* 4000 KTA 神华宁煤400万吨/年煤炭间接液化项目神华宁煤吨年煤炭间接液化项* 660 KTA 福建中软集团丙烷脱氢制丙烯（PDH）240KTA烟台万华环氧丙烷及丙烯酸酯体化项目* 240 KTA 烟台万华环氧丙烷及丙烯酸酯一体化项目石油化工在线分析仪系统应用现状* 近年来世界级规模炼化一体化项目相继建成投产，促进在线分析仪系统*近年来世界级规模炼化体化项目相继建成投产促进在线分析仪系统应用和发展。

* 在线分析仪系统是提高产品质量、目标控制、先进控制、实时优化、实现*在线分析仪系统是提高产品质量、目标控制、先进控制、实时优化、实现生产精益管理的重要手段之一。

* 在线分析仪系统对安全生产、节能降耗、性能考核、市场营销等起着日益俱增的作用。

* 在线分析仪表系统对烟气中粉尘、氮氧化物、二氧化硫及污水水质监控等环境保护起着重要作用。

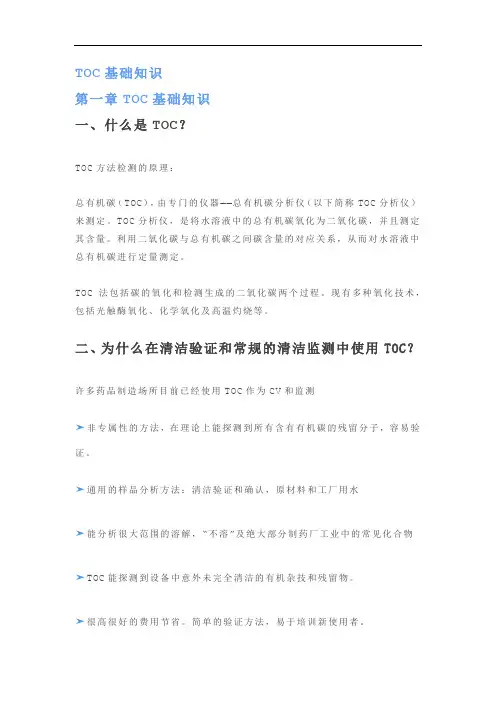

TOC基础知识

TOC基础知识

TOC基础知识第一章TOC基础知识一、什么是TOC？TOC方法检测的原理：总有机碳（TOC），由专门的仪器——总有机碳分析仪（以下简称TOC分析仪）来测定。

TOC分析仪，是将水溶液中的总有机碳氧化为二氧化碳，并且测定其含量。

利用二氧化碳与总有机碳之间碳含量的对应关系，从而对水溶液中总有机碳进行定量测定。

TOC法包括碳的氧化和检测生成的二氧化碳两个过程。

现有多种氧化技术，包括光触酶氧化、化学氧化及高温灼烧等。

二、为什么在清洁验证和常规的清洁监测中使用TOC？许多药品制造场所目前已经使用TOC作为CV和监测➤非专属性的方法，在理论上能探测到所有含有有机碳的残留分子，容易验证。

➤通用的样品分析方法：清洁验证和确认，原材料和工厂用水➤能分析很大范围的溶解，“不溶”及绝大部分制药厂工业中的常见化合物➤TOC能探测到设备中意外未完全清洁的有机杂技和残留物。

➤很高很好的费用节省。

简单的验证方法，易于培训新使用者。

➤提高设备周转时间。

三、清洁验证中的TOC的应用➤测定清洁剂的残量➤与特定分析相结合来测定药的成份➤为建立清洁程序﹐TOC被用作清洁度的一般指示➤测定活性成份四、何时可使用TOC测定➤取决于残留物的类型 (清洁剂，活性成份，赋形剂)➤被测物是否是水溶性的?➤被测物是否含有碳?TOC非专属性方法，TOC测定的是非确定物➤TOC 方法可测定样品中的所有易氧化碳含量➤TOC 方法只适用于水溶液样品Source: K.M.Jenkens, A.J. Vandervielen, Pharmaceutical Technology, April 1994TOC = 活性物 + 赋形剂 + 清洁剂 + 水系统中的有机物。
