挡土墙施工工艺流程框图

路基中挡土墙的施工工艺及流程1、一般规定⑴基坑开挖坑壁的暴露时间不超过20天。

在岩体或土质松软、有水地段，应选择旱季分段集中施工。

⑵墙基础采用倾斜地基时，应按设计倾斜挖凿，不得用填补法筑成斜面；⑶当墙基础设置在岩石的横坡上时，应清除表面风化层，并做成台阶形，台阶的高度比不得大于2：1，台阶宽度不应小于0.5m；沿墙长度方向有纵坡时，应沿纵坡按图纸要求作成台阶。

⑷材料应集中堆放，预制块应集中预制，砂浆应采用机械拌合，混凝土应集中拌合；⑸混凝土挡墙模板应采用钢模，每块模板的面积宜大于2.0m2，厚度大于等于5mm。

模板周转一定次数须进行矫正。

⑹砌体表面平整，砌缝完好、无开裂现象；勾缝应采用凹缝，泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。

⑺混凝土的表面应平整，表面的蜂窝麻面不得超过该面积的0.5%，深度不超过8mm。

⑻位于弯道处的挡土墙应平顺、圆滑、美观。

⑼砌体出地面后，浆砌强度容许，即可及时回填，回填工艺按台背回填要求。

2、浆砌片（块）石挡土墙⑴施工工艺流程图⑵施工要点①浆砌片（块）石挡土墙砌筑时必须两面立杆或样板挂线，外面线应顺直整齐，逐层收坡，内外线可大致适顺，在砌筑过程中应经常校正线杆，以保证砌体各部尺寸符合图纸要求；现浇砼基础时，按挡土墙分段长，整段进行一次性浇筑，在清理好的垫层表面测量放线，立模浇筑。

②砌筑墙身时，如基底为基岩或混凝土基础，应先将表面加以清洗、湿润，座浆砌筑，砌筑工作中断后再进行砌筑时，应将砌层表面加以清扫和湿润。

③砌体应分层坐浆砌筑，砌筑上层时，不应振动下一层，不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。

砌筑完后，应进行勾缝；④挡土墙应分段砌筑，工作段的位置宜在伸缩缝或沉降缝之处，各段水平缝应一致，分段挡土墙时，相邻段的高差不宜超过1.2m；⑤挡土墙在砌筑过程中，必须随时掌握砌至一定高度后，按设计要求的尺寸位置设置泄水孔，并在进水孔墙背作好反滤防渗隔水设施，第一排泄水孔应高于边沟底0.3m设置，浸水挡土墙应用砂、砾回填，最低一排泄水孔应高出常水位0.3m；⑥砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度一般不大于3cm（浆砌块石），上下层错缝（竖缝）距离不小于8cm，并应尽量使每层石料顶面自身形成一个较平整的水平面，或通过适当的调整，每隔70~120cm找平一次，作为一个较平整的水平层；砌石时，一般应按平面上先砌角石，再砌面石，最后砌填腹石的顺序进行，其空隙必须用砂浆挤填密实，严禁通缝、叠砌、贴砌和浮塞。

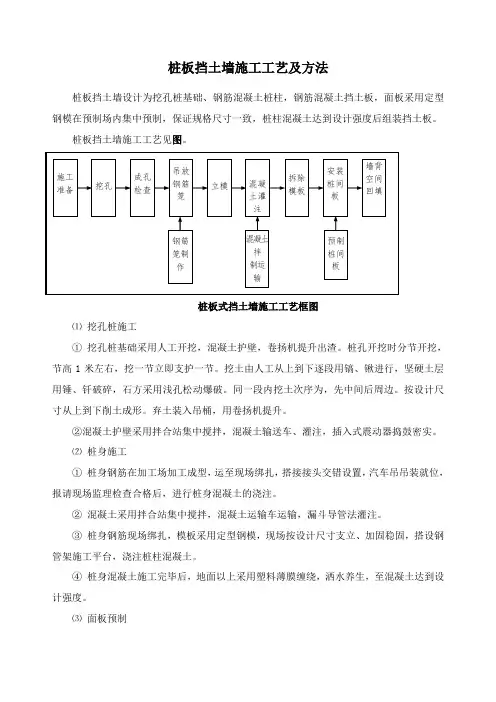

桩板挡土墙施工工艺及方法桩板挡土墙设计为挖孔桩基础、钢筋混凝土桩柱，钢筋混凝土挡土板，面板采用定型钢模在预制场内集中预制，保证规格尺寸一致，桩柱混凝土达到设计强度后组装挡土板。

桩板挡土墙施工工艺见图。

桩板式挡土墙施工工艺框图⑴挖孔桩施工①挖孔桩基础采用人工开挖，混凝土护壁，卷扬机提升出渣。

桩孔开挖时分节开挖，节高1米左右，挖一节立即支护一节。

挖土由人工从上到下逐段用镐、锹进行，坚硬土层用锤、钎破碎，石方采用浅孔松动爆破。

同一段内挖土次序为，先中间后周边。

按设计尺寸从上到下削土成形。

弃土装入吊桶，用卷扬机提升。

②混凝土护壁采用拌合站集中搅拌，混凝土输送车、灌注，插入式震动器捣鼓密实。

⑵桩身施工①桩身钢筋在加工场加工成型，运至现场绑扎，搭接接头交错设置，汽车吊吊装就位，报请现场监理检查合格后，进行桩身混凝土的浇注。

②混凝土采用拌合站集中搅拌，混凝土运输车运输，漏斗导管法灌注。

③桩身钢筋现场绑扎，模板采用定型钢模，现场按设计尺寸支立、加固稳固，搭设钢管架施工平台，浇注桩柱混凝土。

④桩身混凝土施工完毕后，地面以上采用塑料薄膜缠绕，洒水养生，至混凝土达到设计强度。

⑶面板预制①挡土墙面板在预制场内集中预制，模板采用定型加工钢模，保证面板凸、凹尺寸准确。

②面板预埋拉筋环按设计要求采用圆钢加工，钢筋严禁冷拉处理。

③面板混凝土采用拌合站集中搅拌，混凝土运输车运输，人工运输、入模，平板式振动器振捣密实，覆膜法洒水养护，待混凝土达到设计强度后方可进行安装。

④面板运输和堆放时单层竖立摆放，严禁平放、叠垒，底部和面板与车体之间夹垫稻草、麦秸等柔软物品，防止构件破损。

⑷面板组装①面板组装前按设计标高整平基底，面板组装采用汽车吊吊装，面板卡在桩柱的卡槽内，面板与面板之间、面板与桩身之间采用砂浆填塞，确保面板组装平顺。

②上层面板与下层面板对缝组装，以增加面板的整体性。

板缝采用砂浆填塞密实，做到板缝宽窄均匀、顺直。

挡土墙模板施工工艺
1、模板选用
挡土墙模板采用15mm厚覆膜胶合板，竖向背楞采用40*70方木，纵向背楞采用选用φ48*3.5mm双钢管间距700mm，采用M16的对拉螺栓（两头焊接对拉片）间距700×700进行拉结；两侧采用脚手操作架，操作架立杆纵向间距均为1200，步距为1500，水平撑杆间距水平间距为1500，步距为1.2米，每隔三排立杆设一剪刀撑，保证架体稳定。

2、模板的安装
模板及支撑应具有足够的强度、刚度和稳定性；固定在模板上的预留孔不得遗漏，安装必须牢固且位置准确。

所有模板的轴线位置、截面尺寸、平整度、垂直度通过自检、互检、交接检严格检查，确认无误后，进入下一道工序施工。

每次模板安装高度为1.5m左右，并根据挡墙的断面尺寸进行调整。

安装顺序为：搭设模板操作架（包括安装水平拉杆和剪力撑）→立墙体两侧模板→用对拉螺栓拉结横向背楞→紧固检查→调垂直度→验收。

3、外侧模板抗浮力固定
挡墙外侧模板成1:0.2倾斜，混凝土浇筑过程中会对外侧模板产生浮力，现场加固措施为：在挡墙墙趾混凝土浇筑后，在内侧混凝土里预埋1.5m长C16螺纹钢筋，外漏部分做180°弯钩。

外侧模板安装时，用对拉螺栓将外侧模板斜拉固定在预埋螺栓上。

预埋钢筋间距1.5m。

4、泄水孔内PVC管固定
挡墙泄水孔设计为DN80 PVC管，水平间距2m，竖向间距2m，梅花型布置，泄水孔PVC管在挡墙内的长度为2～3.0m。

固定方法为：在内、外侧模板上先固定一根长200mm直径100mm左右的圆木，模板安装时将PVC管嵌入在圆木中，现场混凝土浇筑过程中安排专人看护，保证混凝土浇筑和片石投放时PVC管不被外力冲击而造成位移和破损。
