(完整版)挡土墙施工工艺流程

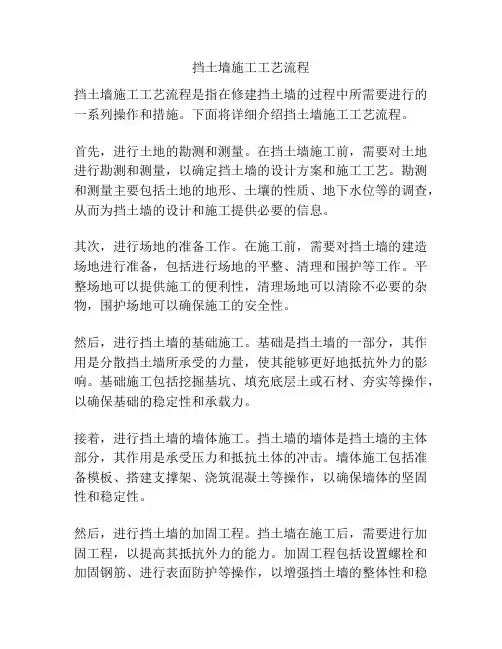

挡土墙施工工艺流程挡土墙施工工艺流程是指在修建挡土墙的过程中所需要进行的一系列操作和措施。

下面将详细介绍挡土墙施工工艺流程。

首先，进行土地的勘测和测量。

在挡土墙施工前，需要对土地进行勘测和测量，以确定挡土墙的设计方案和施工工艺。

勘测和测量主要包括土地的地形、土壤的性质、地下水位等的调查，从而为挡土墙的设计和施工提供必要的信息。

其次，进行场地的准备工作。

在施工前，需要对挡土墙的建造场地进行准备，包括进行场地的平整、清理和围护等工作。

平整场地可以提供施工的便利性，清理场地可以清除不必要的杂物，围护场地可以确保施工的安全性。

然后，进行挡土墙的基础施工。

基础是挡土墙的一部分，其作用是分散挡土墙所承受的力量，使其能够更好地抵抗外力的影响。

基础施工包括挖掘基坑、填充底层土或石材、夯实等操作，以确保基础的稳定性和承载力。

接着，进行挡土墙的墙体施工。

挡土墙的墙体是挡土墙的主体部分，其作用是承受压力和抵抗土体的冲击。

墙体施工包括准备模板、搭建支撑架、浇筑混凝土等操作，以确保墙体的坚固性和稳定性。

然后，进行挡土墙的加固工程。

挡土墙在施工后，需要进行加固工程，以提高其抵抗外力的能力。

加固工程包括设置螺栓和加固钢筋、进行表面防护等操作，以增强挡土墙的整体性和稳定性。

最后，进行挡土墙的检验和验收。

挡土墙的施工完成后，需要进行检验和验收，以确保其满足设计要求和施工标准。

检验和验收包括对墙体的平整度、水平度、垂直度等进行测试，以检测挡土墙的质量和性能。

以上就是挡土墙施工工艺流程的基本内容。

在实际施工过程中，还需要根据具体情况进行一些特殊操作和调整。

在施工过程中，要注意施工安全和环保要求，确保施工人员的安全和减少对环境的影响。

只有遵循正确的工艺流程和采取相应的施工措施，才能保证挡土墙的施工质量和使用寿命。

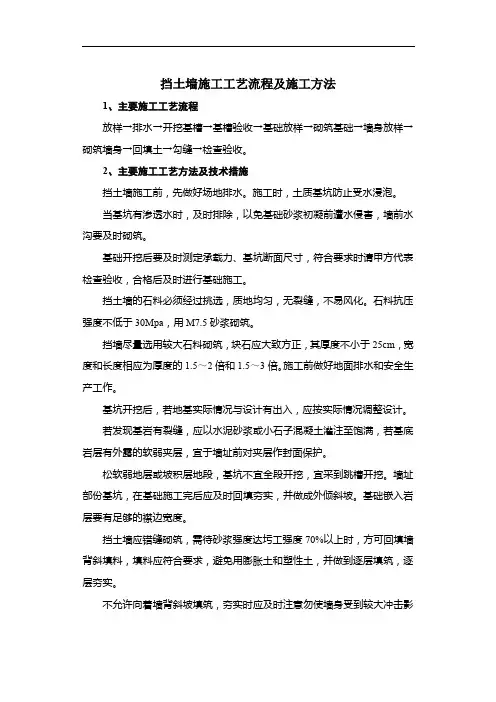

挡土墙施工工艺流程及施工方法1、主要施工工艺流程放样→排水→开挖基槽→基槽验收→基础放样→砌筑基础→墙身放样→砌筑墙身→回填土→勾缝→检查验收。

2、主要施工工艺方法及技术措施挡土墙施工前，先做好场地排水。

施工时，土质基坑防止受水浸泡。

当基坑有渗透水时，及时排除，以免基础砂浆初凝前遭水侵害，墙前水沟要及时砌筑。

基础开挖后要及时测定承载力、基坑断面尺寸，符合要求时请甲方代表检查验收，合格后及时进行基础施工。

挡土墙的石料必须经过挑选，质地均匀，无裂缝，不易风化。

石料抗压强度不低于30Mpa，用M7.5砂浆砌筑。

挡墙尽量选用较大石料砌筑，块石应大致方正，其厚度不小于25cm，宽度和长度相应为厚度的1.5～2倍和1.5～3倍。

施工前做好地面排水和安全生产工作。

基坑开挖后，若地基实际情况与设计有出入，应按实际情况调整设计。

若发现基岩有裂缝，应以水泥砂浆或小石子混凝土灌注至饱满，若基底岩层有外露的软弱夹层，宜于墙址前对夹层作封面保护。

松软弱地层或坡积层地段，基坑不宜全段开挖，宜采到跳槽开挖。

墙址部份基坑，在基础施工完后应及时回填夯实，并做成外倾斜坡。

基础嵌入岩层要有足够的襟边宽度。

挡土墙应错缝砌筑，需待砂浆强度达圬工强度70%以上时，方可回填墙背斜填料，填料应符合要求，避免用膨胀土和塑性土，并做到逐层填筑，逐层夯实。

不允许向着墙背斜坡填筑，夯实时应及时注意勿使墙身受到较大冲击影响，墙后横坡陡于1:5时应作基底处理后再回填。

每隔2m交错布置泄水孔，孔径50×300mm。

泄水孔后做滤层，滤层厚度为30cm，滤层顶部为护坡浆砌块石封顶，底部用厚300mm、宽600mm的粘土回填、以减少或防止水渗入墙底。

墙后填土宜选用透水性较强的填料，当采用粘性土作为填料时，宜掺入适量的块碎石。

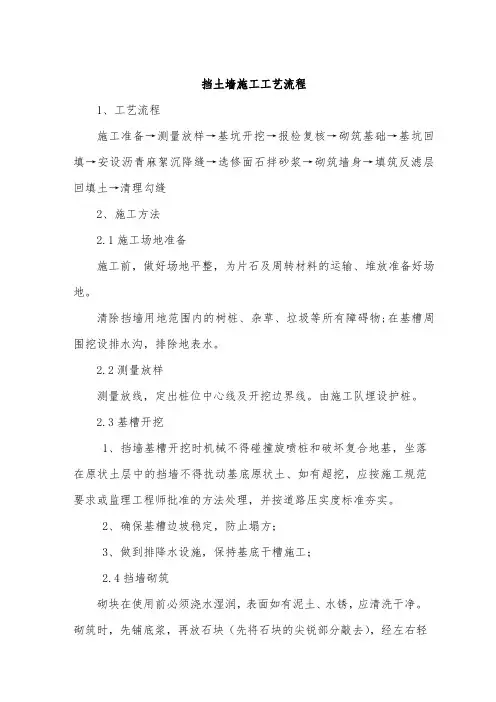

挡土墙施工工艺流程1、工艺流程施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝2、施工方法2.1施工场地准备施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。

清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

2.2测量放样测量放线，定出桩位中心线及开挖边界线。

由施工队埋设护桩。

2.3基槽开挖1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。

2、确保基槽边坡稳定，防止塌方；3、做到排降水设施，保持基底干槽施工；2.4挡墙砌筑砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。

在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。

砂浆的铺砌见下图。

度砂浆的铺砌示意图以分段分层进行为原则。

底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。

较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。

分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。

泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。

砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。

砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。

2.5沉降缝及泄水孔设置沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。

泄水孔采用梅花阵布置。

挡土墙施工工艺流程挡土墙施工工艺流程1、工艺流程施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝2、施工方法2.1施工场地准备施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。

清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

2.2测量放样测量放线，定出桩位中心线及开挖边界线。

由施工队埋设护桩。

2.3基槽开挖1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。

2、确保基槽边坡稳定，防止塌方；3、做到排降水设施，保持基底干槽施工；2.4挡墙砌筑砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。

在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。

砂浆的铺砌见下图。

度砂浆的铺砌示意图以分段分层进行为原则。

底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。

较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。

分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）。

角石安放好后，从两边至中心进行，然后由边向中。

护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。

泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。

砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。

砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。

2.5沉降缝及泄水孔设置沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。

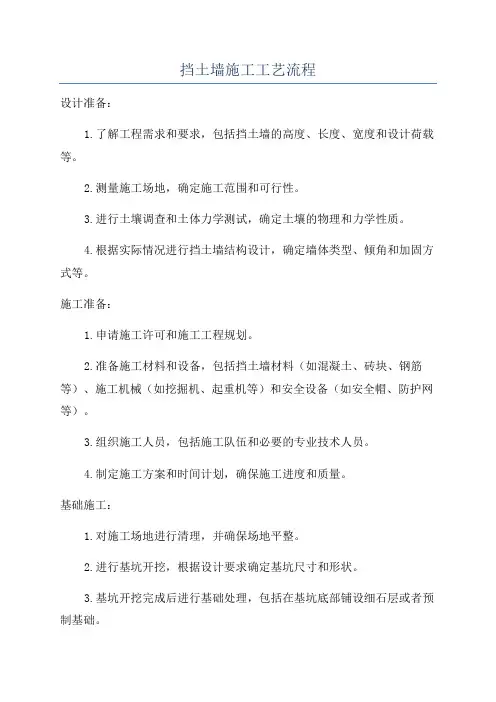

挡土墙施工工艺流程设计准备：1.了解工程需求和要求，包括挡土墙的高度、长度、宽度和设计荷载等。

2.测量施工场地，确定施工范围和可行性。

3.进行土壤调查和土体力学测试，确定土壤的物理和力学性质。

4.根据实际情况进行挡土墙结构设计，确定墙体类型、倾角和加固方式等。

施工准备：1.申请施工许可和施工工程规划。

2.准备施工材料和设备，包括挡土墙材料（如混凝土、砖块、钢筋等）、施工机械（如挖掘机、起重机等）和安全设备（如安全帽、防护网等）。

3.组织施工人员，包括施工队伍和必要的专业技术人员。

4.制定施工方案和时间计划，确保施工进度和质量。

基础施工：1.对施工场地进行清理，并确保场地平整。

2.进行基坑开挖，根据设计要求确定基坑尺寸和形状。

3.基坑开挖完成后进行基础处理，包括在基坑底部铺设细石层或者预制基础。

4.进行基础浇筑，包括搅拌混凝土、布置钢筋和模板支撑等。

主体施工：1.进行挡土墙的主体结构施工，包括墙体的垂直度和水平度控制。

2.根据设计要求进行填筑土方，包括人工填筑和机械填筑两种方式。

3.进行挡土墙墙体防水和防渗处理，包括加固土层和设置防渗层等。

4.根据设计要求进行挡土墙的锚固和加固作业，包括土工格栅、地锚和碎石帷幕等。

外装施工：1.进行挡土墙的外观处理，包括表面抹灰、喷涂和砌砖等。

2.进行挡土墙的绿化和园林布置，包括植树、种草和安装景观照明等。

竣工验收：1.进行挡土墙的竣工验收，包括结构验收、质量验收和安全验收等。

2.编制竣工验收报告，记录施工过程和验收结果。

3.整理施工资料和档案，包括施工图纸、测量记录和质量检测报告等。

以上是挡土墙施工工艺流程的一般步骤，具体的施工过程可能会因为不同的工程要求而有所差异，施工时需要根据实际情况进行调整和改进。

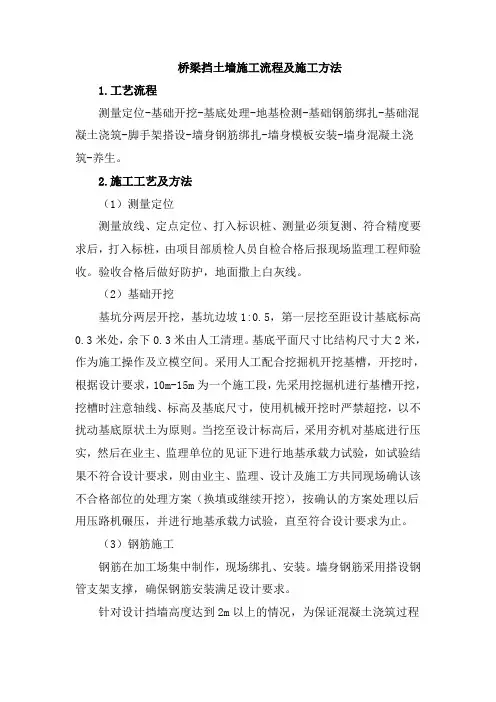

桥梁挡土墙施工流程及施工方法1.工艺流程测量定位-基础开挖-基底处理-地基检测-基础钢筋绑扎-基础混凝土浇筑-脚手架搭设-墙身钢筋绑扎-墙身模板安装-墙身混凝土浇筑-养生。

2.施工工艺及方法（1）测量定位测量放线、定点定位、打入标识桩、测量必须复测、符合精度要求后，打入标桩，由项目部质检人员自检合格后报现场监理工程师验收。

验收合格后做好防护，地面撒上白灰线。

（2）基础开挖基坑分两层开挖，基坑边坡1:0.5，第一层挖至距设计基底标高0.3米处，余下0.3米由人工清理。

基底平面尺寸比结构尺寸大2米，作为施工操作及立模空间。

采用人工配合挖掘机开挖基槽，开挖时，根据设计要求，10m-15m为一个施工段，先采用挖掘机进行基槽开挖，挖槽时注意轴线、标高及基底尺寸，使用机械开挖时严禁超挖，以不扰动基底原状土为原则。

当挖至设计标高后，采用夯机对基底进行压实，然后在业主、监理单位的见证下进行地基承载力试验，如试验结果不符合设计要求，则由业主、监理、设计及施工方共同现场确认该不合格部位的处理方案（换填或继续开挖），按确认的方案处理以后用压路机碾压，并进行地基承载力试验，直至符合设计要求为止。

（3）钢筋施工钢筋在加工场集中制作，现场绑扎、安装。

墙身钢筋采用搭设钢管支架支撑，确保钢筋安装满足设计要求。

针对设计挡墙高度达到2m以上的情况，为保证混凝土浇筑过程不爆模，混凝土浇筑应根据不同的挡墙高度分层进行。

钢筋搭接区域满足规定的在受力钢筋直径35倍钢筋直径的区段围（不小于500mm），一根钢筋不得有两个接头（构件全长钢筋应尽量少设接头），受拉区的钢筋接头截面面积占钢筋总截面面积的百分率不宜超过50%的要求，钢筋接头相互叉开1.0米。

（4）施工注意事项1）钢筋接头在受拉区、同一截面上不得超过25%，同一根钢筋在同一截面上不得有两个以上接头。

2）同品牌钢筋不能以细代粗，可以以粗代细。

3）钢筋焊接接头，必须先对焊接试件作拉伸试验，试验合格后方准进行批量焊接。

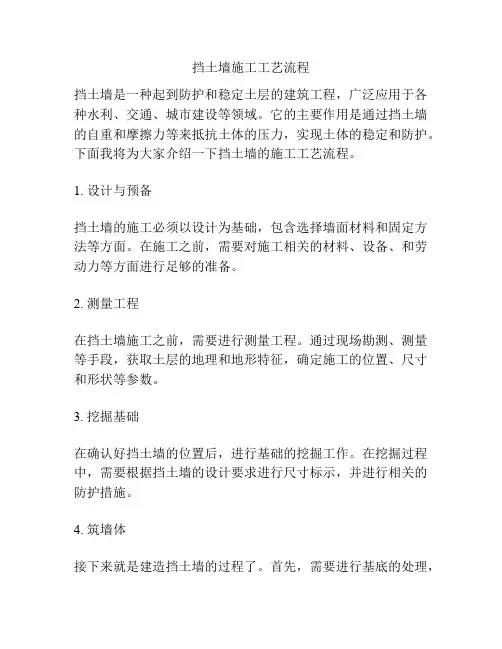

挡土墙施工工艺流程挡土墙是一种起到防护和稳定土层的建筑工程，广泛应用于各种水利、交通、城市建设等领域。

它的主要作用是通过挡土墙的自重和摩擦力等来抵抗土体的压力，实现土体的稳定和防护。

下面我将为大家介绍一下挡土墙的施工工艺流程。

1. 设计与预备挡土墙的施工必须以设计为基础，包含选择墙面材料和固定方法等方面。

在施工之前，需要对施工相关的材料、设备、和劳动力等方面进行足够的准备。

2. 测量工程在挡土墙施工之前，需要进行测量工程。

通过现场勘测、测量等手段，获取土层的地理和地形特征，确定施工的位置、尺寸和形状等参数。

3. 挖掘基础在确认好挡土墙的位置后，进行基础的挖掘工作。

在挖掘过程中，需要根据挡土墙的设计要求进行尺寸标示，并进行相关的防护措施。

4. 筑墙体接下来就是建造挡土墙的过程了。

首先，需要进行基底的处理，保证基底平整、坚固有力。

然后，在墙体两端安装调整设备，确保通直度的准确性。

之后就是墙体的堆砌和夯实，建造墙体时，需要注意其牢固平整、结实紧密、规整美观等特点。

5. 拆除调整设备完成墙体的建造后，进行拆除支撑设备和调整设备。

根据不同的施工方案，可能需要拆除一些墙体外的支撑设备。

6. 确定顶部层面施工顶部需要根据设计要求进行施工。

在顶部进行施工时，需要调整墙体高度、宽度、坡度等参数，确保挡土墙的牢固性，同时具备美观的外观效果。

7. 安装涂抹层在挡土墙施工完毕后，再安装涂抹层，对挡土墙进行保护。

涂抹层可以起到保温、防水、美化等作用。

总体来说，挡土墙施工工艺流程比较复杂，其中需要掌握的技术和知识比较多，包括土力学、建筑工程、机械加工等方面。

因此，在进行挡土墙的施工时，必须配备专业的施工人员和设备，并进行全面的预备和规划，确保施工顺利进行。

除了上述提到的挡土墙施工工艺流程，还有一些其他的方面需要注意：1. 设计要合理设计挡土墙时需考虑土壤的类型、地形地质、高差、水平面等因素。

在施工过程中，需要避免出现设计不合理的情况，否则可能会导致挡土墙稳定性下降，甚至土体滑坡等问题。

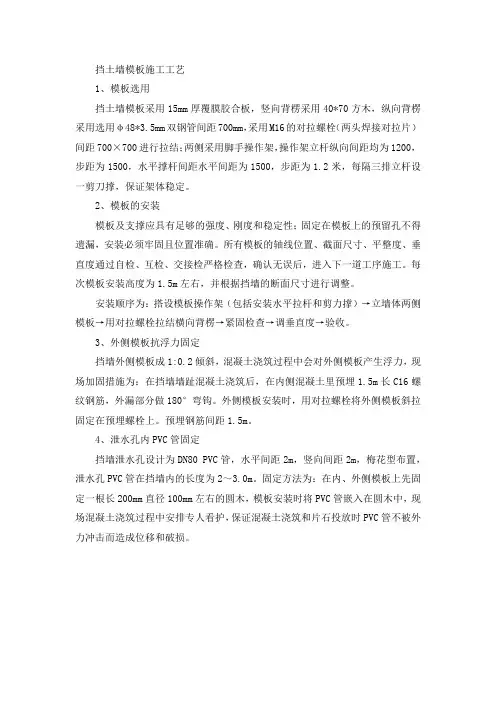

挡土墙模板施工工艺
1、模板选用
挡土墙模板采用15mm厚覆膜胶合板，竖向背楞采用40*70方木，纵向背楞采用选用φ48*3.5mm双钢管间距700mm，采用M16的对拉螺栓（两头焊接对拉片）间距700×700进行拉结；两侧采用脚手操作架，操作架立杆纵向间距均为1200，步距为1500，水平撑杆间距水平间距为1500，步距为1.2米，每隔三排立杆设一剪刀撑，保证架体稳定。

2、模板的安装
模板及支撑应具有足够的强度、刚度和稳定性；固定在模板上的预留孔不得遗漏，安装必须牢固且位置准确。

所有模板的轴线位置、截面尺寸、平整度、垂直度通过自检、互检、交接检严格检查，确认无误后，进入下一道工序施工。

每次模板安装高度为1.5m左右，并根据挡墙的断面尺寸进行调整。

安装顺序为：搭设模板操作架（包括安装水平拉杆和剪力撑）→立墙体两侧模板→用对拉螺栓拉结横向背楞→紧固检查→调垂直度→验收。

3、外侧模板抗浮力固定
挡墙外侧模板成1:0.2倾斜，混凝土浇筑过程中会对外侧模板产生浮力，现场加固措施为：在挡墙墙趾混凝土浇筑后，在内侧混凝土里预埋1.5m长C16螺纹钢筋，外漏部分做180°弯钩。

外侧模板安装时，用对拉螺栓将外侧模板斜拉固定在预埋螺栓上。

预埋钢筋间距1.5m。

4、泄水孔内PVC管固定
挡墙泄水孔设计为DN80 PVC管，水平间距2m，竖向间距2m，梅花型布置，泄水孔PVC管在挡墙内的长度为2～3.0m。

固定方法为：在内、外侧模板上先固定一根长200mm直径100mm左右的圆木，模板安装时将PVC管嵌入在圆木中，现场混凝土浇筑过程中安排专人看护，保证混凝土浇筑和片石投放时PVC管不被外力冲击而造成位移和破损。

混凝土挡土墙施工方法（六篇）本文章给大家提供了六篇混凝土挡土墙施工方法进行参考，大家可根据自身项目情况选取。

第一篇本项目挡土墙采用混凝土浇筑而成，具体的施工方法如下所示：一、工艺流程测量放线→垫层施工→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→墙体钢筋及预埋件制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模。

二、操作工艺1、测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。

2、垫层施工（1）垫层混凝土强度应符合设计要求，振捣密实、抹压平整。

（2）垫层底面不在同一高程时，施工应按先深后浅的顺序进行。

（3）垫层施工完成后，应复核设计高程并按设计图纸和挡土墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。

3、基础钢筋制作与安装（1）应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。

（2）钢筋应按品种规格、批号、分类存放，不得混存。

有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。

（3）钢筋绑扎前应将垫层清理干净，并用粉笔在垫层上划好主筋、分布筋间距。

按划好的间距，先摆放受力主筋、后放分布筋。

预埋件、预留孔等应及时配合安装。

（4）绑扎钢筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。

（5）在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。

（6）垫块一般采用水泥砂浆制成，垫块厚度应与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保证保护层厚度。

（7）钢筋连接方法宜采用焊接或机械连接。

（8）在绑扎双层钢筋网片时，应设置足够强度的撑脚，以保证钢筋网片的定位准确。

稳定牢固，在浇筑混凝土时不得松动变形。

（9）钢筋焊接成型时，焊前不得有水锈、油渍；焊缝处不得咬肉、裂纹、夹渣，焊药皮应清除干净。

4、支立基础模板（1）模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。

（2）模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。

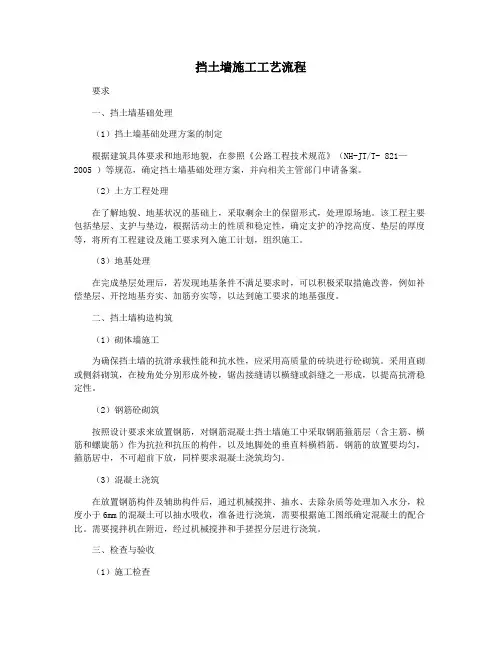

挡土墙施工工艺流程要求一、挡土墙基础处理（1）挡土墙基础处理方案的制定根据建筑具体要求和地形地貌，在参照《公路工程技术规范》（NH-JT/T- 821—2005 ）等规范，确定挡土墙基础处理方案，并向相关主管部门申请备案。

（2）土方工程处理在了解地貌、地基状况的基础上，采取剩余土的保留形式，处理原场地。

该工程主要包括垫层、支护与垫边，根据活动土的性质和稳定性，确定支护的净挖高度、垫层的厚度等，将所有工程建设及施工要求列入施工计划，组织施工。

（3）地基处理在完成垫层处理后，若发现地基条件不满足要求时，可以积极采取措施改善，例如补偿垫层、开挖地基夯实、加筋夯实等，以达到施工要求的地基强度。

二、挡土墙构造构筑（1）砌体墙施工为确保挡土墙的抗滑承载性能和抗水性，应采用高质量的砖块进行砼砌筑。

采用直砌或侧斜砌筑，在棱角处分别形成外棱，锯齿接缝请以横缝或斜缝之一形成，以提高抗滑稳定性。

（2）钢筋砼砌筑按照设计要求来放置钢筋，对钢筋混凝土挡土墙施工中采取钢筋箍筋层（含主筋、横筋和螺旋筋）作为抗拉和抗压的构件，以及地脚处的垂直料横档筋。

钢筋的放置要均匀，箍筋居中，不可超前下放，同样要求混凝土浇筑均匀。

（3）混凝土浇筑在放置钢筋构件及辅助构件后，通过机械搅拌、抽水、去除杂质等处理加入水分，粒度小于6mm的混凝土可以抽水吸收，准备进行浇筑，需要根据施工图纸确定混凝土的配合比。

需要搅拌机在附近，经过机械搅拌和手搓捏分层进行浇筑。

三、检查与验收（1）施工检查对挡土墙施工过程中的设计、施工施工质量进行检查，包括钢筋配筋、铺设和混凝土充填、拌合料稠度、收缩裂缝、拱脚护坡等，以确保施工质量达到设计要求。

（2）结构性能验收当挡土墙达到设计要求和规定施工质量后，进行结构性能检查，结合力学原理和实测数据，评定挡土墙的抗滑承载性能、抗压性能和抗水性能等是否符合设计要求。

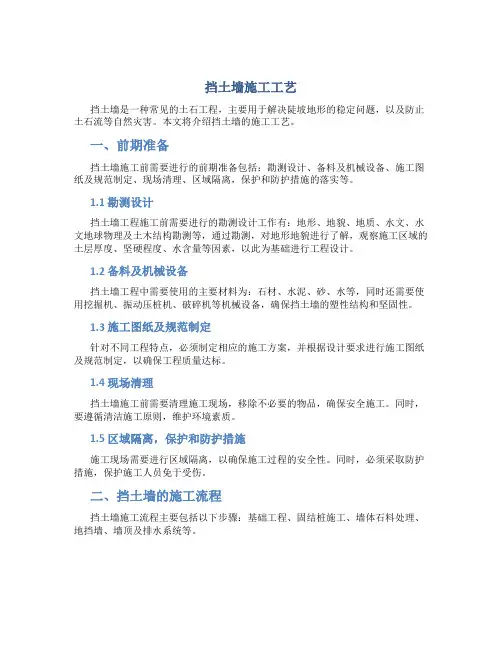

挡土墙施工工艺挡土墙是一种常见的土石工程，主要用于解决陡坡地形的稳定问题，以及防止土石流等自然灾害。

本文将介绍挡土墙的施工工艺。

一、前期准备挡土墙施工前需要进行的前期准备包括：勘测设计、备料及机械设备、施工图纸及规范制定、现场清理、区域隔离，保护和防护措施的落实等。

1.1 勘测设计挡土墙工程施工前需要进行的勘测设计工作有：地形、地貌、地质、水文、水文地球物理及土木结构勘测等，通过勘测，对地形地貌进行了解，观察施工区域的土层厚度、坚硬程度、水含量等因素，以此为基础进行工程设计。

1.2 备料及机械设备挡土墙工程中需要使用的主要材料为：石材、水泥、砂、水等，同时还需要使用挖掘机、振动压桩机、破碎机等机械设备，确保挡土墙的塑性结构和坚固性。

1.3 施工图纸及规范制定针对不同工程特点，必须制定相应的施工方案，并根据设计要求进行施工图纸及规范制定，以确保工程质量达标。

1.4 现场清理挡土墙施工前需要清理施工现场，移除不必要的物品，确保安全施工。

同时，要遵循清洁施工原则，维护环境素质。

1.5 区域隔离，保护和防护措施施工现场需要进行区域隔离，以确保施工过程的安全性。

同时，必须采取防护措施，保护施工人员免于受伤。

二、挡土墙的施工流程挡土墙施工流程主要包括以下步骤：基础工程、固结桩施工、墙体石料处理、地挡墙、墙顶及排水系统等。

2.1 施工基础工程一般采用平整坪地，保证基底水平度超过0.5‰，同时采用机械压实，涵盖压缩机、振动压桩机、压路机等，确保基础坚固、稳定。

2.2 固结桩施工固结桩是挡土墙工程中一个重要的步骤。

采用振动压桩机将固结桩振动后压入地下，大大提高了固结桩的承载能力和抗拉强度。

2.3 墙体石料处理挡土墙墙体主要采用石材进行处理，石材的选择需要根据设计要求进行选择，同时还需要进行切割修整，保证规格标准。

2.4 地挡墙地挡墙施工的时间一般在上部地面开展。

在初期坡面，先采用机械方式在坡面开挖出一层地错斜45度的阶梯状环境，封建在斜坡上的细土层可以通过吸力失去固有的力量而形变移位，随之移走，特别是下雨季节的降水量一多时，有效出手解决斜坡垮塌问题。

挡土墙施工工艺流程1、工艺流程施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝２、施工方法2.1施工场地准备施工前,做好场地平整,为片石及周转材料得运输、堆放准备好场地。

清除挡墙用地范围内得树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水。

2.２测量放样测量放线,定出桩位中心线及开挖边界线、由施工队埋设护桩。

2.3基槽开挖1、挡墙基槽开挖时机械不得碰撞旋喷桩与破坏复合地基,坐落在原状土层中得挡墙不得扰动基底原状土、如有超挖,应按施工规范要求或监理工程师批准得方法处理,并按道路压实度标准夯实。

2、确保基槽边坡稳定,防止塌方;3、做到排降水设施,保持基底干槽施工;2。

4挡墙砌筑砌块在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。

砌筑时,先铺底浆,再放石块(先将石块得尖锐部分敲去),经左右轻轻揉动几下后,再轻击石块,使灰缝砂浆被压实。

在已砌筑好得石块侧面安砌时,在相邻侧面先抹砂浆,后砌石,并向下及侧面用力挤压砂浆,使灰缝挤实,砌体被贴紧。

砂浆得铺砌见下图。

度砂浆得铺砌示意图以分段分层进行为原则、底层极为重要,它就是以上各层得基石,若底层质量不符合要求,则要影响以上各层。

较长得砌体除分层外,还要分段砌筑,两相邻段得砌筑高差不应超过1.２m,分段处设置在沉降缝或伸縮缝得位置、分层砌筑时,先角石,后边石或面石,最后才填腹石(如下图)护坡砌体自下而上逐层砌筑,其泄水孔、砂砾垫层同步进行。

泄水孔可预留孔洞或埋设铁管,反滤层在砌高一层后,即填筑一层,当达到耳环墙位置时,清理边坡后进行耳墙砌筑。

砌筑要求砂浆饱满、密实,其内不得填碎石,应填以块石,以保证其强度。

砌体表面平整,砌缝完好、无开裂现象,勾缝平顺、无脱落现象。

2。

5沉降缝及泄水孔设置沉降缝、泄水孔、反滤层得设置位置、质量与数量应符合设计要求、泄水孔采用梅花阵布置。

混凝土挡土墙（锚板、肋柱）施工工艺1、施工流程图2、施工要求①桩浇筑前预留桩与面板连接钢筋②桩面板采用C30砼支模现浇，面板厚度250mm ，面板钢筋混凝土保护层厚度30mm 。

面板下部嵌入桩前排水沟沟底标高以下≥300mm 。

③面板浇筑前应拆除作业面障碍物，清除开挖面的浮石和墙脚的岩渣、堆积物并用压风清扫岩面。

④面板上设泄水孔按水平间隔2m ，竖向间隔2m 呈矩阵型布置，孔径Φ=110，外倾5%。

有裂隙处宜优先布置，孔后侧土体时对中安设直径≥500反滤包，为岩体时不设置反滤包，但泄水管深入岩体长度≥500。

⑤面板伸缩缝宽30mm ，缝中嵌沥青马蹄脂，设缝位置，水平钢筋加密至设计间距的1/2。

⑥面板采用逆作法施工，施工过程中面板需设置支撑，不得完全悬空。

2、板肋钢筋加工与绑扎钢材必须便使用大厂生产的建筑用钢筋，并有出厂资料和合格证明，所有钢材必须按规定分批次、分规格、有见证地进行抽样复检，合格后方可下料制作。

钢筋在场外加工棚按配料单制作加工为成型钢筋，汽车运至现场进行绑扎或安装，加工棚内的钢筋焊结以对焊为主，少量现场焊结，采用绑条电弧焊。

成型钢筋加工应防止超长，最大长度控制在9m 以内。

现场绑扎应防止对钢筋污染如雨天裹泥等。

钢筋绑扎或安装完成后应经自检合后报请监理工程师进行隐蔽工程验收。

3、板肋支模模板采用覆膜竹胶板（规格1220×2440×8～12mm），45×90木方（采购50×100木方），ф12拉杆螺栓，脚手架钢管支模，模板拼缝采用胶带封贴，与砼接触面涂刷水溶性隔离剂。

3、砼浇筑砼采用经监理工程师认可的、合格的、有资质的商品砼生产（厂）商进行砼的供应，采用砼搅拌车运至现场，由柴油泵管道输送入模。

砼浇筑应分层进行，分层高度为50cm，不可因商品砼的坍落度较大而随意加大分层厚度，以防止对模板系统造成过大的侧压力而导致变形。

模板拆除时间应以不损坏砼的棱角为原则，根据目前气候，应不早于48小时。

挡土墙的施工工艺流程
《挡土墙的施工工艺流程》
挡土墙是用于防止土壤滑坡或土方塌方的工程结构，施工工艺流程的正确执行是保证挡土墙质量的关键。

以下是挡土墙的施工工艺流程：
1. 勘察设计：在施工前，需要进行挡土墙的勘察设计工作，包括地质勘察，工程测量等，以确定挡土墙的位置、高度、坡度等参数。

2. 土方开挖：根据设计要求，在挡土墙基底进行土方的开挖，开挖深度要符合设计要求，并且保持坡面的平整。

3. 基础施工：在土方开挖完成后，进行挡土墙基础的施工。

这包括基础的浇筑和钢筋的铺设，确保基础承载力符合设计要求。

4. 墙体施工：在基础完成后，进行挡土墙墙体的施工。

通常采用砖石或混凝土墙体，根据设计要求进行砌筑或浇筑，保证墙体的强度和稳定性。

5. 排水系统：在挡土墙内部设置排水系统，以排除墙后水压力，保持墙体的稳定性。

6. 防护结构：根据设计要求，在挡土墙的上部设置防护结构，如护坡、护面等，以防止外部因素对挡土墙的影响。

7. 后期处理：对挡土墙进行除渣、清理、收尾工作，保证挡土墙的整体美观和工程质量。

以上是挡土墙的施工工艺流程，正确的施工流程可以保证挡土墙的质量和稳定性，确保工程的安全运行。

挡土墙施工工艺流程挡土墙是一种用于支撑填土或山坡土体，防止其变形失稳的构造物。

在道路、桥梁、水利等工程中得到了广泛应用。

下面将详细介绍挡土墙的施工工艺流程。

一、施工准备1、技术准备熟悉施工图纸和相关技术规范，进行技术交底。

编制施工方案，明确施工顺序、施工方法和质量控制要点。

2、材料准备准备好所需的水泥、砂、石子、钢筋等材料，并确保其质量符合要求。

对材料进行检验和试验，如水泥的强度、砂的细度模数、石子的级配等。

3、场地准备清理施工场地，清除障碍物和杂物。

平整场地，确保施工场地的平整度和排水良好。

4、测量放线根据设计图纸，使用全站仪或经纬仪进行测量放线，确定挡土墙的位置和轴线。

设置控制桩和水准点，以便在施工过程中进行测量和校核。

二、基础施工1、基槽开挖根据测量放线的结果，采用机械或人工方式进行基槽开挖。

基槽开挖的深度和宽度应符合设计要求，同时要考虑到基础的埋置深度和工作面的宽度。

在开挖过程中，要注意保持基槽的稳定性，防止坍塌。

2、地基处理对基槽底部的地基进行处理，如夯实、换填等，确保地基的承载力满足设计要求。

如果地基存在软弱土层或不均匀沉降等问题，应采取相应的加固措施。

3、基础模板安装安装基础模板，模板应具有足够的强度、刚度和稳定性，能够承受混凝土浇筑时的侧压力。

模板的安装位置和尺寸应符合设计要求，拼缝应严密，防止漏浆。

4、基础钢筋绑扎根据设计要求，进行基础钢筋的绑扎。

钢筋的规格、数量和间距应符合设计要求，钢筋的接头应符合规范要求。

在钢筋绑扎过程中，要注意钢筋的保护层厚度，通常采用垫块来控制。

5、基础混凝土浇筑浇筑基础混凝土，混凝土的配合比应符合设计要求，搅拌均匀。

混凝土浇筑时应分层进行，每层厚度不宜超过 30cm，振捣密实，防止出现蜂窝麻面等质量问题。

混凝土浇筑完成后，要及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。

三、墙身施工1、墙身模板安装基础混凝土达到一定强度后，安装墙身模板。

墙身模板的安装方法与基础模板类似，但要注意模板的垂直度和平整度。

挡土墙施工工艺流程
《挡土墙施工工艺流程》
挡土墙是一种用来防止土质边坡坍塌或者限制土体侵蚀的结构工程，常常应用在河堤、高速公路、铁路、矿山等工程中。

挡土墙通常由混凝土、钢筋混凝土、石墙、挤土墙等材料构成，其施工工艺流程需要严谨细致的操作。

挡土墙的施工工艺流程如下：
1. 基坑开挖：先按设计要求在山坡上挖出一个矩形或梯形的坑，深度一般为挡土墙的高度加上一定的垫层和基础深度。

2. 基础铺设：将基础底部修平，再铺设一层碎石或砾石垫层，然后再浇筑钢筋混凝土基础，待基础硬化后进行下一步工作。

3. 墙体浇筑：按设计要求先搭设模板，然后进行混凝土的浇筑工作，还需钢筋的绑扎等工序。

4. 护面施工：挡土墙护面一般采用砖砌或者混凝土护面，需要精确布置和施工。

5. 排水设施：在挡土墙的后方设置排水设施，以防止挡土墙后方土体渗水造成挡土墙的破坏。

6. 防护措施：做好挡土墙的防护和监测措施，以确保挡土墙的安全稳定。

综上所述，挡土墙施工工艺流程需要经过严格的规划和操作，才能确保挡土墙的安全可靠。

在挡土墙施工过程中，施工方需要遵循相关的标准和规定，确保施工过程中不出现质量问题。

混凝土挡土墙施工工艺1、施工准备及放样挡土墙施工前首先做好地表排水和安全生产的准备工作，施工前先将墙后地表的虚方全部清除，并将原地面开挖成台阶状，同时对挡土墙的横断面重新放样，若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈设计部门处理。

当挡土墙位于平曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。

2、基坑开挖开挖前，首先作好场地临时排水措施，雨天坑内积水应随时排干。

基础的各部份尺寸、形状以及埋置深度，均应按照设计要求进行施工。

基坑不得连通开挖，应采用跳槽开挖，以防基坑坍塌。

当基坑深度大于5m时，应加设平台，这不仅有利于基坑边坡的稳定，又利于基坑开挖。

任何土质基坑，挖至标高后不得长时间暴露、扰动、浸泡，以免削弱基底承载能力。

一般土质基坑，挖至接近标高时，宜保留50cm的厚度，在基础浇筑前再突击挖除。

基坑开挖后，应采取排水措施，以免积水。

3、基底处理当基底为土质（如碎石土、砂砾土、砂性土、粘性土等）时，应将其整平夯实，对受水浸泡的基底土，特别是松软的土应全部予以清除，若承载力达不到设计要求，需换以透水性和稳定性良好的材料并夯填至设计标高，方可进行挡墙片石砼的浇筑。

对于岩石地基，若发现岩层有孔洞、裂缝，应视裂缝的张开度以水泥砂浆或小石子混凝土、水泥或其他双液型浆液等浇注饱和。

当基础开挖后，若发现基底地质与设计情况有较大出入或岩层地基的岩层结构面存在外倾和软弱层等异常情况时，及时反馈设计部门。

4、现浇砼基础按挡土墙分段长，整段进行一次性浇灌，但是在挡土墙高度方向可分层多次进行浇注，在清理好的垫层表面测量放线，立模浇灌。

基础采用C15片石混凝土现浇，混凝土由搅拌站集中拌制，当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可使用。

砼振捣采用插入式振捣器，砼振捣应充分密实，密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。

当混凝土基础表面硬化以后，要对墙身部分进行预埋石笋，以便基础与墙身更好的相结合。

挡土墙施工工艺流程1、工艺流程施工准备T测量放样T基坑开挖T报检复核T砌筑基础T基坑回填T 安设沥青麻絮沉降缝T选修面石拌砂浆T砌筑墙身T填筑反滤层回填土T清理勾缝2、施工方法2.1 施工场地准备施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。

清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物; 在基槽周围挖设排水沟，排除地表水。

2.2 测量放样测量放线，定出桩位中心线及开挖边界线。

由施工队埋设护桩。

2.3 基槽开挖1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。

2、确保基槽边坡稳定，防止塌方；3、做到排降水设施，保持基底干槽施工；2.4 挡墙砌筑砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。

在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。

砂浆的铺砌见下图砂浆的铺砌示意图以分段分层进行为原则。

底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。

较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m,分段处设置在沉降缝或伸縮缝的位置。

分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）。

角石安放好后，从两边至中心进行，然后由边向中。

护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。

泄水A卩世苦帝洞'-r$ 1Z铺砂浆（侧面）先抹砂浆再补抹砂浆填満砌筑顺序示意图孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。

砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。

砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。
