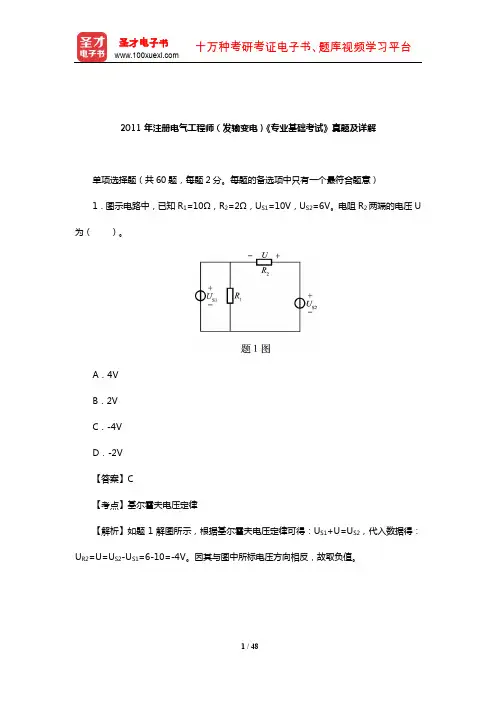

2011年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1．图示电路中，已知R1=10Ω，R2=2Ω，U S1=10V，U S2=6V。
电阻R2两端的电压U 为（）。
A．4VB．2VC．-4VD．-2V【答案】C【考点】基尔霍夫电压定律【解析】如题1解图所示，根据基尔霍夫电压定律可得：U S1+U=U S2，代入数据得：U R2=U=U S2-U S1=6-10=-4V。
因其与图中所标电压方向相反，故取负值。
2．图示电路中，测得U S1=10V，电流I=10A。
流过电阻R的电流I1为（）。
A．3AB．-3AC．6AD．-6A【答案】B【考点】基尔霍夫电流定律【解析】如题2解图所示，易得：I2=10/5=2A，I3=10/2=5A，根据基尔霍夫电流定律可得：10-I2+I1=I3，解得：I1=-3A。
3．图示电路中，已知U S=12V，R1=15Ω，R2=30Ω，R3=20Ω，R4=8Ω，R5=12Ω，电流I为（）。
A．2AB．1.5AC．0.8AD．0.5A【答案】C【考点】星-三角等效变换【解析】如题3解图所示。
对图示电路作星—三角等效变换：R13=R3+R1+R3×R1/R4=72.5ΩR34=R4+R3+R4×R3/R1=38.7ΩR14=R4+R1+R4×R1/R3=29Ω则等效电阻为：X∑=29∥[72.5∥30+38.7∥12]=14.83Ω，电流为：I=U/R∑=12/14.83=0.81A。
4．图示电路中，已知U S=12V，I S1=2A，I S2=8A，R1=12Ω，R2=6Ω，R3=8Ω，R4=4Ω。
取结点③为参考结点，结点①的电压U n1为（）。
A．15VB．21VC．27VD．33V【答案】A【考点】节点电压方程【解析】设节点3电压为0，即将节点3接地，列节点电压方程为：解方程可得：U1=15V，U2=21V。
2011年电气工程师考试公共基础真题答案（网友版）第一篇：2011年电气工程师考试公共基础真题答案(网友版) 2011 年电气工程师考试公共基础真题答案（网友版）1.B2.A3.D4.D5.A6.D7.B8.B9.D 11.D 12.A 13.D 14.C 15.A 16.C 17.B 18.C 20.C 21.C 22.D 23.B 24.B 25.B 26.C 27.C 28.D 30.D 31.B 32.B 33.A 34.D 35.B 36.D 37.B 38.D 40.A 41.C 42.A 43.B 44.C 45.C 46.B 47.D 48.B 50.C 51.B 52.C 53.B 54.B 55.A 56.B 57.B 58.C 60.B 61.B 62.B 63.B 64.D 65.B 66.C 67.B 68.C 70.B 71.A 72.C 73.C 73.C 75.C 76.B 77.B 78.C 80.D 81.A 82.C 83.C 84.B 85.A 86.C 87.C 88.D 90.C 91.D 92.D 93.C 94.C 95.D 96.A 97.C 98.B 100.D 101.C 102.C 103.A 104.B 105.A 106.C 107.C 109.C 110.B 111.B 112.B 113.C 114.D 115.B 116.B 117.D 119.A10.B 19.B 29.C 39.A 49.B 59.A 69.B 79.C 89.C 99.A 108.C 118.B第二篇：2006年注册电气工程师考试专业知识真题及答案1、101开关的型号为：SW6—110，其中的S表示：________，W表示：________，110表示：__________。
2、按滑环碳刷运行中产生的火花程度划分为：_______、_________、_________、_________、_________;当出现3级火花时，_________ 再继续运行。
2011 年注册电气工程师考试基础模拟试题及答案 11、继电保护装置定期检验可分为__________、___________、用装置进行断路器跳 合闸试验。
答：全部检验部分检验 2、安装接线图包括_________、_________和_________。
答：屏面布置图，屏背面接线图，端子图 3、电流继电器的主要参数是_________、_________和_________。
答：动作电流，返回电流，返回系数 4、电测仪表误差分_________、_________、及引用误差。
答：绝对误差，相对误差 5、准同期并列条件_________必须相同、_________相等、_________相等。
答：相位，频率，电压 6、电力系统相间短路的形式有_________短路和_________短路。
答：三相，两相 7、电力系统接地短路的形式有_________接地短路和_________接地短路。
答：两相，单相 8、继电保护的可靠性是指保护在应动作时_________,不应动作时_________。
答：不拒动，不误动 9、继电保护装置一般是由测量部分、_________和_________组成。
答：逻辑部分，执行部分 10、互感器一、二次绕组的同极性端子标记通用_________为同极性,_________为同 极性。
答：L1、K1，L2、K2 11、继电器的_________与_________之比,称为返回系数。
答：返回参数，动作参数 12、 距离保护是反应_________的距离,并根据距离的远近确定_________的一种保护。
答：故障点到保护安装处，动作时间 13、三段距离保护的原理框图由_________、_________、_________三部分组成。
答：测量回路，逻辑回路，启动回路 14、阻抗继电器根据比较原理的不同分为_________和_________两类。

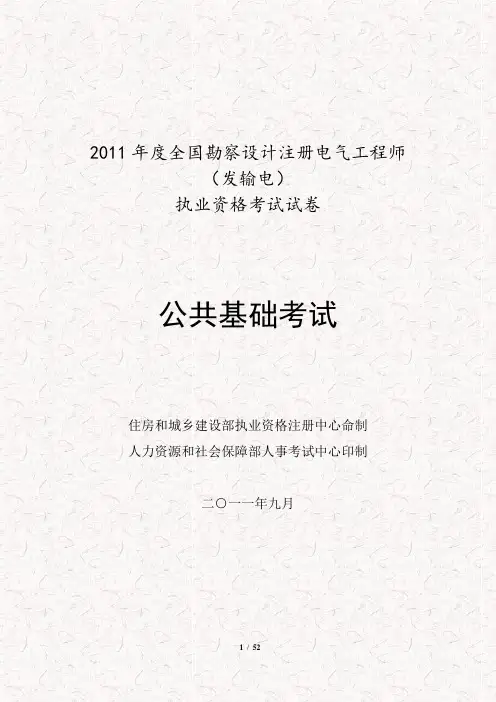

2011年度全国勘察设计注册电气工程师（发输电）执业资格考试试卷公共基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○一一年九月一、单项选择题（共120题，每题1分。
每题的备选项中只有一个最符合题意。
） 1. 设直线方程为z y x =-=1，平面方程为02=+-z y x ，则直线与平面：（ ）。
（A ）重合 （B ）平行不重合 （C ）垂直相交 （D ）相交不垂直 答案：B解析：直线的方向向量为()1,1,1=s ，平面的法向量为()1,2,1-=n ，0121=+-=⋅n s ，这两个向量垂直，直线与平面平行，又直线上的点（0,1,0）不在平面上，故直线与平面不重合。
2. 在三维空间中方程122=-z y 所代表的图形是：（ ）。
（A ）母线平行x 轴的双曲柱面 （B ）母线平行y 轴的双曲柱面 （C ）母线平行z 轴的双曲柱面 （D ）双曲线 答案：A解析：在空间直角坐标系中，如果曲面方程0),,(=z y x F 中，缺少某个变量，那么该方程一般表示一个柱面。
例如，方程0),(=y x F 一般表示一个母线平行于z 轴的柱面，方程0),(=z x G ，0),(=z y H 依次表示一个母线平行于y 轴、x 轴的柱面。
例如：方程12222=-by a x 表示母线平行于z 轴的双曲柱面。
3. 当0→x 时，13-x 是x 的（ ）。
（A ）高阶无穷小 （B ）低阶无穷小（C ）等价无穷小 （D ）同阶但非等价无穷小 答案：D解析：无穷小的比较① 若0lim=αβ，就称β是比α高阶的无穷小。
② 若0lim ≠=C αβ，就称β是与α同阶的无穷小。
③ 若1lim =αβ，就称β是与α等价的无穷小，记作βα~。
由计算可知，3ln 13ln 313lim0==-→x x x x ，所以选择D 。
4. 函数xx x x f πsin )(2-=的可去间断点的个数为：（ ）。
