1种耐低温氟醚橡胶的结构特征研究

氟橡胶的配方设计（附30例配方）一、氟橡胶的主要性能物理性能 :氟橡胶具有较好的力学性能, 有较好的拉伸强度和硬度 , 但常态下的弹性较差。

耐热性: 氟橡胶有很好的耐热性 , 26型氟橡胶可在 250 下长期工作 ,在 300 可短期工作。

氟橡胶性能随温度的变化大于硅橡胶 , 其拉伸强度和硬度均随温度升高而明显下降 , 至250~ 260 时, 下降趋势减缓。

耐腐蚀性能 :氟橡胶有很高的化学稳定性, 是所有弹性体中最耐介质的一种 ; 它对有机液体各种烃类有良好的抗耐性 , 仅仅不耐低分子的酯、醚、酮及部分胺类化合物。

耐过热水、蒸汽的性能 : 过氧化物硫化的氟胶优于胺类、酚类化合物硫化的氟橡胶。

抗压缩变形性能 : 据统计 , 50% 以上的氟橡胶用于密封制品 , 压缩变形是一个主要性能。

美国杜邦公司一直致力于改进压缩变形性能。

耐寒性能 : 26 型氟橡胶的耐寒性能较差, 其保持弹性的极限温度为 - 15~ - 20℃。

美国杜邦公司开发的 Viton GLT, 其低温性能得到很好的改进 , 可适用于 - 54 ℃下的密封 ,是阿拉斯加油田用的低温密封材料。

特定的超低温下的密封 , 有时也用氟橡胶。

气透性与真空性能 : 氟橡胶有很低的透气性 , 在高温、高真空条件下 , 具有极小的气体挥发量 (失重 ) , 因此 , 它的耐高真空性能特别好。

耐侯、耐臭氧性能 : 氟橡胶对日光、臭氧和天候老化十分稳定。

硫化胶经过 10 年的自然老化 , 还保持很好的性能。

耐燃性能 :氟橡胶与火接触能燃烧 , 但离开火后即熄灭 , 它属于自熄橡胶。

氟橡胶的氧指数为 61~ 64。

二、氟橡胶配方, 一般是由生胶、吸酸剂、硫化剂、促进剂、补强填充剂、加工助剂等组成。

1、生胶国产氟橡胶和国外的氟橡胶的性能基本相同, 只是加工性能有些差异 , 国产胶的加工性能较差 , 主要是门尼粘度较高 , 相应影响胶料的加工流动性。

国产氟橡胶 26 相当于美国杜邦公司的VitonA , 氟橡胶 246 相当于VitonB , 国外的氟橡胶生胶中有不少已添加了硫化剂 , 美国 3M公司和日本大金公司供应的氟橡胶已经含有硫化剂。

氟橡胶主要性能 The manuscript was revised on the evening of 2021主要性能化学稳定性佳氟橡胶具有高度的化学稳定性，是目前所有弹性体中耐介质性能最好的一种。

26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油，耐无机酸，耐多数的有机、无机溶剂、药品等，仅不耐低分子的酮、醚、酯，不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。

23型的介质性能与26型相似，且更有独特之处，它耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好，在室温下98%的HNO3中浸渍27天它的体积膨胀仅为13%~15%。

耐高温性优异氟橡胶的耐高温性能和硅橡胶一样，可以说是目前弹性体中最好的。

26-41氟胶在250℃下可长期使用，300℃下短期使用；246氟胶耐热比26-41还好。

在300℃×100小时空气热老化后的26-41的物性与300℃×100小时热空气老化后246型的性能相当，其扯断伸长率可保持在100%左右，硬度90~95度。

246型在350℃热空气老化16小时之后保持良好弹性，在400℃热空气老化110分钟之后保持良好弹性，在400℃热空气老化110分钟之后，含有喷雾炭黑、热裂法炭黑或碳纤维的胶料伸长率上升约1/2~1/3，强度下降1/2左右，仍保持良好的弹性。

23-11型氟胶可以在200℃下长期使用，250℃下短期使用。

耐老化性能好氟橡胶具有极好的耐天候老化性能，耐臭氧性能。

据报导，DuPont开发的Vitona 在自然存放十年之后性能仍然令人满意，在臭氧浓度为%的空气中经45天作用没有明显龟裂。

23型氟橡胶的耐天候老化、耐臭氧性能也极好。

真空性能极佳26型氟橡胶具有极好的真空性能。

246氟橡胶基本配方的硫化胶真空放气率仅为37×10-6乇升/秒．厘米2。

246型氟橡胶已成功应用在10-9乇的真空条件下。

机械性能优良氟橡胶具有优良的物理机械性能。

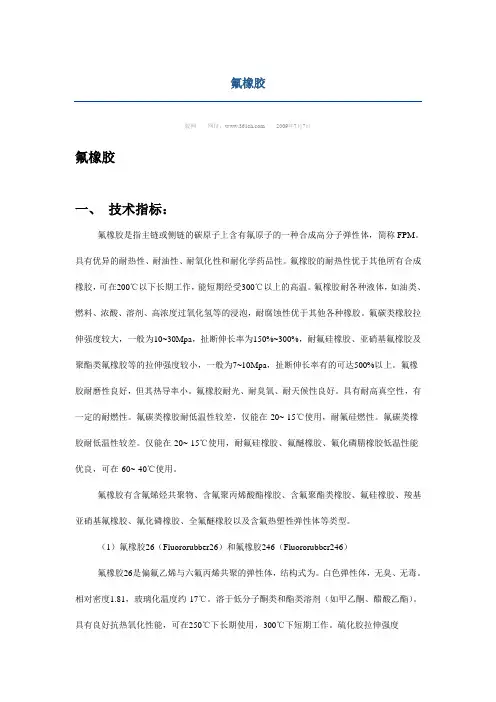

氟橡胶胶网网址：2009年7月7日氟橡胶一、技术指标：氟橡胶是指主链或侧链的碳原子上含有氟原子的一种合成高分子弹性体，简称FPM。

具有优异的耐热性、耐油性、耐氧化性和耐化学药品性。

氟橡胶的耐热性优于其他所有合成橡胶，可在200℃以下长期工作，能短期经受300℃以上的高温。

氟橡胶耐各种液体，如油类、燃料、浓酸、溶剂、高浓度过氧化氢等的浸泡，耐腐蚀性优于其他各种橡胶。

氟碳类橡胶拉伸强度较大，一般为10~30Mpa，扯断伸长率为150%~300%，耐氟硅橡胶、亚硝基氟橡胶及聚酯类氟橡胶等的拉伸强度较小，一般为7~10Mpa，扯断伸长率有的可达500%以上。

氟橡胶耐磨性良好，但其热导率小。

氟橡胶耐光、耐臭氧、耐天候性良好。

具有耐高真空性，有一定的耐燃性。

氟碳类橡胶耐低温性较差，仅能在-20~-15℃使用，耐氟硅燃性。

氟碳类橡胶耐低温性较差。

仅能在-20~-15℃使用，耐氟硅橡胶、氟醚橡胶、氟化磷腈橡胶低温性能优良，可在-60~-40℃使用。

氟橡胶有含氟烯烃共聚物、含氟聚丙烯酸酯橡胶、含氟聚酯类橡胶、氟硅橡胶、羧基亚硝基氟橡胶、氟化磷橡胶、全氟醚橡胶以及含氟热塑性弹性体等类型。

（1）氟橡胶26（Fluororubber26）和氟橡胶246（Fluororubber246）氟橡胶26是偏氟乙烯与六氟丙烯共聚的弹性体，结构式为。

白色弹性体，无臭、无毒。

相对密度1.81，玻璃化温度约-17℃。

溶于低分子酮类和酯类溶剂（如甲乙酮、醋酸乙酯）。

具有良好抗热氧化性能，可在250℃下长期使用，300℃下短期工作。

硫化胶拉伸强度6.9~17.2Mpa，扯断伸长率150%~300%。

耐臭氧、耐辐照、耐油、耐酸，电绝缘性能和贮存性能良好。

氟橡胶246的性能与氟橡胶26基本类似，只关热稳定性、耐化学药品性比氟橡胶26为好，最高工作温度约高20℃。

氟橡胶26和246的国产牌号有氟橡胶26A、26B、26D、26K、246G、246D、246K、246D-50。

fkm密封材料
氟橡胶（FKM）是一种特种合成弹性体，由六氟丙烯的共聚物和乙烯基氟化物制作而成。

它具有良好的耐磨性和耐化学性，通常用于保护密封件不受高侵蚀性环境的影响。

氟橡胶密封圈特别适用于对高温环境和化学稳定性有严格要求的工况环境。

氟橡胶能够耐受住高达200℃的高温，并且能够全天在此高温下运行。

这是由于它的聚合物结构和交联作用系统，二胺、双酚或过氧化物会产生交联作用，而氟含量决定了它的化学稳定性，氟含量越高，FKM材料就越能够耐
受高度侵蚀性的环境。

但是，氟橡胶的耐寒性较差，一般多用在燃料系统和化工厂的密封方面，使用温度范围为-20℃～+220℃。

以上内容仅供参考，如需更全面准确的信息，可咨询密封材料领域专业人士。

氟橡胶主要性能精选文档氟橡胶是一种特殊的合成橡胶，以氟乙烯为主要原料制成。

它具有独特的物理性能和化学稳定性，在高温、耐油、耐溶剂、耐酸碱等方面表现出色。

本文将对氟橡胶的主要性能进行精选介绍。

一、耐高温性能氟橡胶能够在极端的高温环境下保持良好的性能，其耐温度范围通常在-20℃至+200℃之间。

这使得氟橡胶成为许多高温应用领域的首选材料，例如航空航天、汽车制造和石油化工等行业。

二、耐化学性能氟橡胶具有出色的耐化学性能，能够耐受酸、碱、溶剂等多种化学介质的腐蚀。

与其他橡胶相比，氟橡胶更能在强酸、强碱等恶劣环境中保持其性能不受影响，具有更长的使用寿命。

三、耐油性能氟橡胶拥有出色的耐油性能，能够长时间承受各种油类介质的侵蚀。

这使得它在液压系统、发动机密封件等领域得到广泛应用。

与一般橡胶相比，氟橡胶更能够适应高温、高压下的油介质，不易发生老化、硬化等现象。

四、耐辐射性能氟橡胶拥有出色的耐辐射性能，能够在辐射环境下保持稳定的性能。

这使得它被广泛应用于核工业、航天航空等领域。

氟橡胶的这一特性使其在高辐射环境中可以有效保护人员和设备，确保安全。

五、机械性能氟橡胶具有优异的机械性能，其拉伸强度、硬度和耐磨性等指标均较高。

这使得氟橡胶适用于需要耐磨、耐撕裂、耐拉伸的应用场合，例如密封件、橡胶管等。

综上所述，氟橡胶以其特殊的性能在众多领域得到应用。

它的耐高温、耐化学品、耐油、耐辐射等性能使其成为高端工业领域的重要材料。

随着科技的不断进步和对材料性能要求的提高，氟橡胶在未来有着广阔的市场前景。

国外氟橡胶产品介绍蔡树铭(辽宁省铁岭橡胶工业研究设计院　铁岭　112002)摘　要　介绍了氟橡胶的发展和许多新品级氟橡胶的开发,氟橡胶已应用到各种不同的场合。

关键词　氟橡胶,耐高温,耐腐蚀,密封制品DEVE LOPMENTS OF THE FL UORO2E LASTOMERS AT ABROAD Cai Shuming(Tieling Rubber Industry Research&Design Institute,112002)Abstract　The developments of the fluoroelastomers and the new grade fluoro2elastomers devel2 oped recently were introduced in the this paper.At Precent,fluoro2elastomers have been used in a vari2 ous aspects.K eyw ords　fluoro2elastomer,high temperature resistance,corrosion resistance,seals 1956年美国杜邦公司开发了氟橡胶,1958年投入规模化生产。

随之,氟橡胶以较快速度发展,60年代中、后期,氟橡胶每年以20%～30%的速度增长,70年代保持10%的增长速度,80年代仍保持7%～8%的增长,90年代以来还有很好的发展势头。

目前,全世界氟橡胶的年产量为11000t,我国仅100多t的产量,远远满足不了国民经济发展需要。

氟橡胶存在着生胶加工工艺性能和硫化胶物理性能不好协调的矛盾。

为此,一方面从氟橡胶的合成上,通过加宽生胶分子量分布范围和增加分子链非离子化端基,改善了加工工艺和压缩变形性能;另一方面,是开发新耐热助剂,以解决热稳定交联键和提高物理机械性能,取得了较大进展。

国外在氟橡胶的合成上,作了大量工作,开发了许多新品级的氟橡胶。

氟橡胶的基本性能氟橡胶（FPM）是由含氟单体经过聚合或缩聚而得到的分子主链或侧链的碳原子上连有氟原子的弹性聚合物。

由于在制造时所用含氟单体的不同，氟橡胶拥有许多品种，大类可分为含氟烯烃类共聚物和亚硝基类共聚物。

具体来说，按化学组成可分为含氟烯烃类氟橡胶、氟硅橡胶、亚硝基氟橡胶、氟化丙烯酸酯橡胶、氟化磷腈橡胶、含氟醚橡胶等。

其中，含氟烯烃类氟橡胶又包括偏氟乙烯-三氟氯乙烯共聚物、偏氟乙烯·六氟丙烯共聚物、偏氟乙烯四氟乙烯六氟丙烯三元共聚物、偏氟乙烯-五氟丙稀共聚物、偏氟乙烯-四氟乙烯五氟丙烯三元共聚物、四氟乙烯丙烯共聚物等。

氟橡胶具有十分优异的耐高温性能，最初是作为喷气式战斗机所用的耐高温橡胶材料而研制的。

例如国产26型氟橡胶可在200℃条件下长期连续工作3年之久，在316℃条件下可工作1～2天。

氟橡胶具有极好的耐化学腐蚀和耐油性能，对无机酸、强氧化剂、含氯有机溶剂、燃料油、液压油、润滑油等均有极好的抗耐性。

特别是还有耐肼类推进剂，因此为火箭燃料仓的设计提供了可靠的密封技术保障。

氟橡胶的耐低温性能也较好，可以作为深冷密封材料，用于密封液态氨和液态氧，其性能优于聚四氟乙烯。

在耐过热水和过热水蒸气方面是现有橡胶中最好的一种。

对臭氧老化、天候老化及辐射作用的抗耐性很稳定，对于防霉菌作用及微生物作用的性能也很稳定。

氟橡胶具有不燃性，属自熄性橡胶。

其气密性接近于丁基橡胶，在高压、高温和高真空下的性能比其他橡胶都好，表征为较小的放气率和极小的气体挥发量。

氟橡胶的耐寒性可为一般，其弹性较差，扯断强度随温度的升高而下降的幅度较大。

该橡胶的热塑性不好，自粘性差，加工工艺性差，操作困难，在实际使用中，其昂贵的价格，是生产成本中首先需要考虑的不利因素。

除此之外，氟橡胶的加工成形以及与金属骨架的粘接较为困难，模制化成形的操作也是比较困难的。

氟橡胶通常用于高温、高压力及高真空环境中，也适宜于油类环境。

由于它具有各种优异的性能而被广泛地用于石油、化工、航天、航空、航海等部门和科学技术领域。
