下载文档原格式
常用橡胶的技术性能指标参数本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
超全！硅橡胶种类、配方、生产工艺及用途硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。
分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。
硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。
1944年前后由美国DowCorning 公司和GeneralElectric公司各自投入生产。
我国在60年代初期研究成功并投入工业化生产。
现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。
1、硅橡胶的分类和特性1.1分类硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。
1.2特性(1)耐高、低温性在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。
例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。
硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。
硅橡胶在高温下连续使用寿命见表1。
(2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。
硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。
(3)电绝缘性能硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较小,燃烧后生成的二氧化硅仍为绝缘体。
此外,硅橡胶分子结构中碳原子少,而且不用炭黑作填料,因此在电弧放电时不易发生焦烧,在高压场合使用十分可靠。
橡胶垫片的主要技术参数：产品名称使用温度使用压力常用规格丁腈橡胶垫片51℃~121℃ 压力<2.5MPa DN15～DN400氟橡胶垫片 -30℃~200℃ 压力<3.0MPa DN15～DN400天然橡胶垫片 -57℃~93℃ 压力<2.5MPa DN15～DN400氯丁橡胶垫片 -51℃~121℃ 压力<2.5MPa DN15～DN400三元乙丙橡胶垫片 -57℃~176 压力<2.5MPa DN15～DN400硅橡胶垫片 -100℃~300℃ 压力<3.0MPa DN15～DN400橡胶垫片: NBR、SBR、CR、EPDM... 橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。
硅橡胶垫片（WMQ）：硅橡胶具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，并有耐臭氧、耐天候老化等优点，宜作热机械中的密封衬垫。
因无任何毒性可制作绝热、绝缘制品及医用橡胶制品。
同时具有防水、阻燃、耐高温、导电、耐磨、耐油等多种优良性能，广泛用于机械、电子、水暖等多种行业。
丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。
丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而着称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。
氟橡胶垫片（FPM）：具有耐高温性，可在-30℃－+250℃环境中使用，耐强氧化剂、耐油、耐酸碱。
通常用于高温，高真空及高压环境中，也适宜于油类环境。
由于具有各种优异的性能，氟橡胶广泛地用于石油、化工、航空、航天等部门。
其他橡胶垫片：氯丁橡胶垫片（CR）、天然橡胶垫片（NR）、三元乙丙橡胶垫片（EPDM）、丙烯酸酯橡胶垫片及其它特种橡胶。
具有耐油、酸、碱，耐磨，耐高、低温等特性。
适用范围: 机械、电器、仪表、液压系统、管道系统。

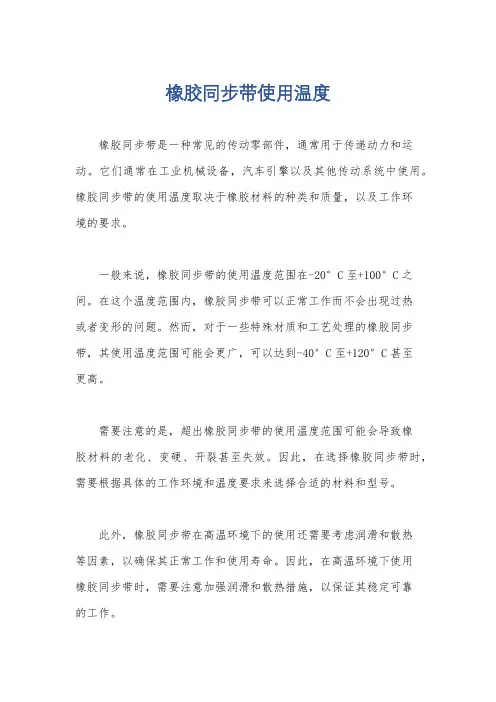

橡胶同步带使用温度
橡胶同步带是一种常见的传动零部件，通常用于传递动力和运动。
它们通常在工业机械设备，汽车引擎以及其他传动系统中使用。
橡胶同步带的使用温度取决于橡胶材料的种类和质量，以及工作环
境的要求。
一般来说，橡胶同步带的使用温度范围在-20°C至+100°C之间。
在这个温度范围内，橡胶同步带可以正常工作而不会出现过热
或者变形的问题。
然而，对于一些特殊材质和工艺处理的橡胶同步带，其使用温度范围可能会更广，可以达到-40°C至+120°C甚至
更高。
需要注意的是，超出橡胶同步带的使用温度范围可能会导致橡
胶材料的老化、变硬、开裂甚至失效。
因此，在选择橡胶同步带时，需要根据具体的工作环境和温度要求来选择合适的材料和型号。
此外，橡胶同步带在高温环境下的使用还需要考虑润滑和散热
等因素，以确保其正常工作和使用寿命。
因此，在高温环境下使用
橡胶同步带时，需要注意加强润滑和散热措施，以保证其稳定可靠
的工作。
总的来说，橡胶同步带的使用温度取决于材料和工艺处理，一般在-20°C至+100°C之间，但具体的使用温度范围需要根据实际情况和要求来确定，并且在高温环境下需要加强润滑和散热措施。
常用橡胶性能特点常用溶剂分类：1、脂肪烃溶剂：汽油醚、石油醚、正乙烷、正庚烷。
特点：气味小，毒性小，价格便宜，但溶解性不太好。
2、芳香烃类溶剂：苯、甲苯（对橡胶、柔性版有较强的侵蚀作用）、二甲苯。
特点：有较强的刺激性气味，毒性大，成本较低，溶解性比脂肪烃好。
3、醇类溶剂：乙醇（俗称酒精）、异丙醇、正丁醇特点：气味良好，微毒，成本略高，对某些树脂具有良好的溶解性，（溶解性随着含水量的增加而降低）。
4、酮类溶剂：丙酮、丁酮、环已铜特点：气味不佳，毒性较小，价格较高，具有很强的溶解力。
5、酯类溶剂：乙酸甲脂、乙酸乙酯（又称醋酸乙酯）、乙酸异丙酯、乙酸丁酯（又称醋酸丁酯）特点：有强烈的气味，微毒，成本高，溶解性很强。
6、醚类溶剂：乙二醇乙醚、乙二醇丁醚特点：气味柔和。
毒性小，价格高，溶解性良好。
另外，水也是一种溶剂，它无毒无味、不易燃易爆，符合环保和生产安全的要求，具有成本最底，来源最广，污染最小，安全性最好的优势，缺点是不易干燥，而且水溶性树脂价格很高。
油墨知识：油墨——是由色料、连接料、填料等材料均匀分散混合而成的浆状胶体，色料赋予印品丰富多彩的色调；连结料作为色料的载体，也作为粘合剂使色料固着在承印物表面上；填料赋予油墨适当的性质，使得油墨满足各种印刷过程的印刷适性。
油墨——应该具有一定的流动性，并且满足各种印刷过程所要求的性质，能够在印品上迅速干燥，干燥后的油墨应具有相应的各种耐水、耐酸、耐碱、耐光、耐擦、耐磨等耐抗性。
油墨——油墨成分中的液体为连结料；固体成分为色料，（颜料或染料）以及各种助剂。
油墨——颜色、身骨（通常将油墨的流动性、稀稠度等油墨的流变性质称为油墨的身骨）、和干燥性是油墨三个最重要的性质，印品上的油膜具有一定的耐抗性，印品才具有实际意义。
连结料——是一种胶黏状的流体，它的作用首先是作为颜料的载体，将粉末状的颜料等固体颗粒混合连接起来；其次作为一个黏合剂使颜料最终能够固着在承印物表面上，以达到显示文字、图象、标记、装饰等目的。
橡胶垫片的主要技术参数：产品名称使用温度使用压力常用规格丁腈橡胶垫片51℃~121℃ 压力<2.5MPa DN15～DN400氟橡胶垫片 -30℃~200℃ 压力<3.0MPa DN15～DN400天然橡胶垫片 -57℃~93℃ 压力<2.5MPa DN15～DN400氯丁橡胶垫片 -51℃~121℃ 压力<2.5MPa DN15～DN400三元乙丙橡胶垫片 -57℃~176 压力<2.5MPa DN15～DN400硅橡胶垫片 -100℃~300℃ 压力<3.0MPa DN15～DN400橡胶垫片: NBR、SBR、CR、EPDM... 橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。
硅橡胶垫片（WMQ）：硅橡胶具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，并有耐臭氧、耐天候老化等优点，宜作热机械中的密封衬垫。
因无任何毒性可制作绝热、绝缘制品及医用橡胶制品。
同时具有防水、阻燃、耐高温、导电、耐磨、耐油等多种优良性能，广泛用于机械、电子、水暖等多种行业。
丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。
丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而着称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。
氟橡胶垫片（FPM）：具有耐高温性，可在-30℃－+250℃环境中使用，耐强氧化剂、耐油、耐酸碱。
通常用于高温，高真空及高压环境中，也适宜于油类环境。
由于具有各种优异的性能，氟橡胶广泛地用于石油、化工、航空、航天等部门。
其他橡胶垫片：氯丁橡胶垫片（CR）、天然橡胶垫片（NR）、三元乙丙橡胶垫片（EPDM）、丙烯酸酯橡胶垫片及其它特种橡胶。
具有耐油、酸、碱，耐磨，耐高、低温等特性。
适用范围: 机械、电器、仪表、液压系统、管道系统。
氟橡胶是分子结构中含有氟原子的合成橡胶，是一种耐高温、耐油、耐化学腐蚀的特种橡胶。
氟橡胶 - 正文分子结构中含有氟原子的合成橡胶，是一种耐高温、耐油、耐化学腐蚀的特种橡胶。
有许多品种，通常以共聚物中含氟单元的氟原子数目来表示，例如：氟橡胶23是偏二氟乙烯同三氟氯乙烯的共聚物,氟橡胶246是偏二氟乙烯、四氟乙烯和六氟丙烯的共聚物，氟橡胶26是偏二氟乙烯和六氟丙烯的共聚物等。
氟橡胶26是白色、无臭、无毒、不易燃的固体，其突出特性是耐高温、耐化学腐蚀、耐油和抗氧化，可在250℃长期使用，300℃短期使用。
其硫化胶抗张强度为7.0～17.5MPa，伸长率为150％～300％，耐候、耐臭氧,电绝缘性能优良,透气性低于其他橡胶。
氟橡胶23的耐强氧化性甚为突出。
主要氟橡胶长期使用的最高温度分别是：氟醚橡胶为288℃，氟橡胶246为270℃，氟硅橡胶为232℃,氟橡胶23和四氟乙烯－丙烯橡胶为200℃，膦腈氟橡胶为177℃，亚硝基氟橡胶为170℃。
氟橡胶的主要缺点是耐低温性能较差，密度较大，价格较高。
沿革20世纪50年代，美国、苏联为了满足火箭、导弹和航天事业发展的需要,陆续研制了一批氟橡胶,其中最重要的品种是美国1958年工业生产的氟橡胶23和氟橡胶26，后者的产量占氟橡胶产量的80％以上。
为改善加工性能、耐压缩永久变形性和耐蒸汽及耐寒性，美国先后研制了20多种氟橡胶。
与此同时，美国、日本又相继研制了硅氟橡胶、亚硝基氟橡胶、膦腈氟橡胶、氟醚橡胶和四氟乙烯-丙烯橡胶等新品种。
80年代初,世界氟橡胶年产量约3kt。
上述氟橡胶中国均能少量试生产。
生产方法氟橡胶26采用间歇或连续悬浮聚合工艺。
以水为介质，过硫酸盐为引发剂、全氟羧酸盐为分散剂，氟代烯烃混合单体在80～125℃、2.2～10.4MPa压力下共聚制得分散液，经凝聚、水洗、干燥得到白色橡胶。
分子量由引发剂的浓度或加入链转移剂（四氯化碳、十二烷基硫醇、丙二酸二乙酯）的量加以控制。
FKM、ACM、CSM、CPE、HNBR五种特种胶的简介1氟橡胶2005年国内氟橡胶生产能力约为3500t左右，国内消费量约为6500t左右，预计2010年国内仅汽车工业对氟橡胶的消耗就将达7500t左右，加上其他领域总需求量将达到11000t左右。
目前全球开发出的氟橡胶硫化体系有三种，1)分子中含有2个氨基的二胺化合物；2)含有2个羟基多元醇化合物；3)过氧化物以及多官能化合物。
其中使用最为广泛是多元醇硫化体系，所使用的多元醇只限于双酚AF，同传统的二胺硫化体系相比，多元醇体系具有压缩永久变形小和抗焦烧安全性高两大优点。
氟橡胶加工助剂很多，加入量及其作用也因为硫化体系、氟橡胶类型有所不同，目前国内外主要采用多元醇硫化体系，因此针对该类硫化体系介绍氟橡胶的部分加工配合助剂。
增塑剂，国内通常使用硬脂酸盐或者低分子量的氟橡胶，前者用量不超过2％，后者视要求而定，最高不超过5％，否则会影响胶的性能。
防焦剂，当胶料用量大、自动化程度高的挤出和注塑模压过程中容易发生焦烧，因此需要添加一定量的防焦剂，通常选用对硝基苯酚、对硝基苯甲酸、邻羟基苯甲酸和防焦剂NA，用量约为0．4—0．5份，适当量的防焦剂添加不进可以防止焦烧，胶料流动性能和物理性能还可以进一步提高。
促进剂，使用多元醇硫化体系要求促进剂既要求混炼和加工阶段有较好焦烧性能，又要具有较快的硫化速率。
目前较好的促进剂为季磷盐类，如1—邻苯二甲酰亚胺基酸基—4—丁基三苯基磷溴化物、双(苄基三苯基膦)亚胺氯化物、三苯基苄基氯化磷等，用量一般为0。
4—0．7份，当然也可以使用复合促进剂，除季磷盐外还可以添加季铵盐类，如四丁基苯并噻唑基硫化铵、双肉桂丙撑二胺等。
活化剂，要求既能促进硫化反应，又可以起到吸酸作用，常用的活化剂用氧化镁、氧化铅、氢氧化钙、氧化锌。
通常高活性氧化镁提高耐热性；氢氧化钙提高抗压缩永久变形性；氧化锌可以改善耐水性能；氧化铅可以提高耐酸性。
氢氧化钙用量一般3—6份，在多元醇硫化体系中选用6份；高活性氧化镁用量为3份，低活性氧化镁最高可以用到15份。
常用橡胶的品种，特性，用途
天然橡胶 -20～≤85℃
丁腈橡胶 -20～≤82℃
三元乙丙 -40～≤125℃
聚四氟乙烯-50～≤150℃
氟橡胶 -23～≤160℃
橡胶品种（简写符号）化学组成性能特点主要用途
1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃～＋100℃。
可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。
这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。
主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。
此外，生胶稳定性差，不易保存。
使用温度范围：约－45℃～＋100℃。
主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐
燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。
6．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。
最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。
缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
使用温度范围：约－40℃～＋120℃。
主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。
7．丁晴橡胶（NBR）丁二烯和丙烯晴的共聚体。
特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。
耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。
缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。
使用温度范围：约－30℃～＋100℃。
主要用于制造各种耐油制品，如胶管、密封制品等。
8．氢化丁晴橡胶（HNBR）丁二烯和丙烯晴的共聚体。
它是通过全部或部分氢化NBR的丁二烯中的双键而得到的。
其特点是机械强度和耐磨性高，用过氧化物交联时耐热性比NBR好，其他性能与丁晴橡胶一样。
缺点是价格较高。
使用温度范围：约－30℃～＋150℃。
主要用于耐油、耐高温的密封制品。
9．乙丙橡胶（EPM\EPDM）乙烯和丙烯的共聚体，一般分为二元乙丙橡胶和三元乙丙橡胶。
特点是抗臭氧、耐紫外线、耐天候性和耐老化性优异，居通用橡胶之首。
电绝缘性、耐化学性、冲击弹性很好，耐酸碱，比重小，可进行高填充配合。
耐热可达150℃，耐极性溶剂－酮、酯等，但不耐脂肪烃和芳香烃，其他物理机械性能略次于天然橡胶而优于丁苯橡胶。
缺点是自粘性和互粘性很差，不易粘合。
使用温度范围：约－50℃～＋150℃。
主要用作化工设备衬里、电线电缆包皮、蒸汽胶管、耐热运输带、汽车用橡胶制品及其他工业制品。
10．硅橡胶（Q）为主链含有硅、氧原子的特种橡胶，其中起主要作用的是硅元素。
其主要特点是既耐高温（最高300℃）又耐低温（最低－100℃），是目前最好扥艾寒、耐高温橡胶；同时电绝缘性优良，对热氧化和臭氧的稳定性很高，化学惰性大。
缺点是机械强度较低，耐油、耐溶剂和耐酸碱性差，较难硫化，价格较贵。
使用温度：－60℃～＋200℃。
主要用于制作耐高低温制品（胶管、密封件等）、耐高温电线电缆绝缘层，由于其无毒无味，还用于食品及医疗工业。
11．氟橡胶（FPM）是由含氟单体共聚而成的有机弹性体。
其特点耐温高可达300℃，耐酸碱，耐油性是耐油橡胶中最好的，抗辐射、耐高真空性能好；电绝缘性、机械性能、耐化学腐蚀性、耐臭氧、耐大气老化性均优良。
缺点是加工性差，价格昂贵耐寒性差，弹性透气性较低。
使用温度范围：－20℃～＋200℃。
主要用于国防工业制造飞机、火箭上的耐真空、耐高温、耐化学腐蚀的密封材料、胶管或其他零件及汽车工业。
12．聚氨酯橡胶（AU\EU）有聚酯（或聚醚）与二异氰酸酯类化合物聚合而成的弹性体。
其特点是耐磨性好，在各种橡胶中是最好的；强度高、弹性好、耐油性优良。
耐臭氧、耐老化、气密性等也优异。
缺点是耐温性能较差，耐水和耐碱性差，耐芳香烃、氯化烃及酮、酯、醇类等溶剂性较差。
使用温度范围：约－30℃～＋80℃。
制作轮胎紧挨由零件、垫圈、防震制品，以及耐磨、高强度和耐油的橡胶制品。
13．丙烯酸酯橡胶（ACM\AEM）它是丙烯酸乙酯或丙烯酸丁酯的聚合物。
其特点是兼有良好的耐热、耐油性能，在含有硫、磷、氯添加剂的润滑油中性能稳定。
同时耐老化、耐氧和臭氧、耐紫外线、气密性优良。
缺点是耐寒性差，不耐水，不耐蒸汽及有机和无机酸、碱。
在甲醇、乙二醇、酮酯等水溶性溶液内膨胀严重。
同时弹性和耐磨性差，电绝缘性差，加工性能较差。
使用温度范围：约－25℃～＋150℃。
可用于制造耐油、耐热、耐老化的制品，如密封件、胶管、化工衬里等。
14．氯磺化聚乙烯橡胶（CSM）它是聚乙烯经氯化和磺化处理后，所得到具有弹性的聚合物。
耐臭氧紧挨老化优良，耐候性优于其它橡胶。
阻燃、耐热、耐溶剂性及耐大多数化学药品和耐酸碱性能较好。
电绝缘性尚可，耐磨性与丁苯橡胶相似。
缺点是抗撕裂性能差，加工性能不好。
使用温度范围：约－20℃～＋120℃。
用途：可用作臭氧发生器上的密封材料，制造耐油密封件、电线电缆包皮以及耐油橡胶制品和化工衬里。
15．氯醚橡胶（CO\ECO）由环氧氯丙烷均聚或由环氧氯丙烷与环氧乙烷共聚而成的聚合物。
特点是耐脂肪烃及氯化烃溶剂、耐碱、耐水、耐老化性能极好，耐臭氧性、耐候性紧挨热性、气密性高。
缺点是强力较低、弹性较差、电绝缘性不良。
使用温度范围：约－40℃～＋140℃。
用途：可用作胶管、密封件、薄膜和容器衬里、油箱、胶辊，制造油封、水封等。
16．氯化聚乙烯橡胶（CM或CPE）是聚乙烯通过氯取代反应制成的具有弹性的聚合物。
性能与氯磺化聚乙烯橡胶接近，其特点是流动性好，容易加工；有优良的耐天候性、耐臭氧性和耐电晕性，耐热、耐酸碱、耐油性良好。
缺点是弹性差、压缩变形较大，电绝缘性较低。
使用温度范围：约－20℃～＋120℃。
用途：电线电缆护套、胶管、胶带、胶辊化工衬里等。
