主体工程质量实测实量操作指引剖析

  • 格式：doc
  • 大小：843.50 KB
  • 文档页数：21

1 附件三： 安徽公司主体工程质量实测实量操作指引 1、目的 1.1 规范工程质量实测实量过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。 1.2 提供工程质量实测实量的操作方法，尽可能消除人为操作引起的偏差。 1.3 强调工程一次成型质量，以实测实量达标率反映工程一次成型质量水平。 1.4 以查促改，加强过程不断改进，持续提升工程质量。

2、实施原则 2.1 施工单位须对其施工工程质量负责，根据工程进度实时对施工范围的所有工程质量进行100%实测实量，并按月建立分户实测档案。 2.2 工程部责任工程师须对施工单位的实测数据按不低于50%的比例进行复测，得出施工单位当月质量达标率，并按月建立分户实测档案，工程部须对质量达标率的准确性和真实性负责。 2.3 工程部项目经理须对实测数据进行不低于10%的复测，工程部经理须对实测数据进行不低于2%的复测。 2.4 工程技术部须对工程部实测数据进行抽查复测（当抽到因遇卸料平台影响，房间无法复测时，检查相邻户相同功能房间代替），并对工程部所得出的质量达标率的准确性和真实性进行考核。 2.5 每道工序完成后（指该工序所有工作量已完成，包含细部处理，如抹灰的收边、收口等所有细部须完成后，才可进行抹灰工程验收并进行实测实量），施工单位须即时进行检查；工程部须在7日内进行检查。 2.6 各工序工程质量未进行实测实量（或检查、验收），不得提前隐蔽，进行下道工序。

3、取样原则则与计算宗旨 3.1取样原则 3.1.1工程部对工程质量进行检查复测时，须以户为单位，对各测量点进行编号，并报技术部备案。 3.1.2现场实测实量时，须按编号进行记录、存档，不合格点在现场实体上按规定进行标注。 3.1.3测量数据须真实、有效。 3.2 计算说明 3.2.1检查表以户为单位，统计每户的质量达标率，汇总平均计算该施工单位当月质量达标率。

4、混凝土结构工程 4.1 截面尺寸偏差（砼结构） 4.1.1指标宗旨：控制层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。 4.1.2合格标准：[-5，+8]mm 4.1.3测量工具：钢卷尺 4.1.4选点规则： 剪力墙每一可测端部侧边作为一个计算点；砼柱仅测相邻侧边，且分别作为2个 2

计算点。 4.1.4测量方法和数据记录： 同一墙/柱面从地面向上300mm 和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大值，作为判断该实测指标达标率的1个计算点。 4.1.5不合格标注： 不合格墙/柱须在墙/柱高约1500mm处原位标注，标注记号“A”，如：“A”。 4.1.6示例

墙/柱截面尺寸测量示意 4.2 表面平整度（砼结构） 4.2.1指标宗旨：控制层高范围内剪力墙表面平整程度。 4.2.2合格标准：[0，8]mm 4.2.3测量工具：靠尺、楔形塞尺 4.2.4选点规则： A.户内单面墙为实测质量达标率的1个计算点，内墙正反2面须分别作为不同墙面的计算点，外墙仅测内墙面。 B.遇到洞口时，洞口两侧墙体可视为2面墙参与实测评定。 C.墙净空长度在1.5米及以下可以不参与表面平整度实测评定。 4.2.5测量方法和数据记录： A.当墙净空长度在1.5-3米之间（包含3米）时，在墙高度及长度居中位置按对角线方向交叉斜放靠尺，测2次表面平整度。选取这2个实测值偏差最大值作为该指标达标率的1个计算点。 B.当墙净空长度大于3米时，同一面墙4个角（顶部及根部）中取左上顶板阴角下500mm处和右下贴地面阴角。按对角线方向斜放靠尺，测2次平整度，再在墙净空长度中间水平放靠尺测量1次表面平整度。选取这3个实测值偏差最大值作为判断该指标达标率的1个计算点。 4.2.6不合格标注： 不合格墙须在墙高约1500mm处原位标注，标注记号为“/”，如：“/⑨”。 3

4.2.7 示例： 墙体平整度测量示意（墙长在1.5-3米之间） 墙体平整度测量示意（墙长≥3米） 4.3 垂直度（砼结构） 4.3.1指标宗旨：控制层高范围内剪力墙、砼柱表面垂直的程度。 4.3.2合格标准：[0，8]mm 4.3.3测量工具：靠尺 4.3.4选点规则： A.户内单面墙/柱为实测质量达标率的1个计算点，内墙正反2面分别作为不同墙面计算点，外墙仅测内墙面。 B. 遇到洞口时，洞口两侧墙体可视为2面墙参与实测评定。 4.3.5测量方法和数据记录： A.剪力墙：当墙净空长度在1米及以下时，在墙正中部位测一次垂直度，作为判断该实测指标达标率的1个计算点。 B.当墙净空长度在1-3米之间时（包含3米）时，同一面墙距两端竖向阴阳角约300mm位置，分别按以下原则实测2次：左侧靠尺顶端离砼顶板200mm位置测1次垂直度，右侧靠尺底端离地面200mm位置测1次垂直度。选取这2个实测值偏差最大 4

值作为判断该实测指标达标率的1个计算点。 C.当墙净空长度大于3米时，再在墙长中间位置靠尺基本在高度方向居中时测1次垂直度，选取这3个实测值偏差最大值作为判断该实测指标达标率的1个计算点。 D.砼柱：任选砼柱四面中的两相邻面，分别将靠尺顶端离上部砼顶板200mm和下部地面200mm位置各测1次垂直度。这2个实测值偏差最大值作为判断该实测指标达标率的1个计算点。 4.3.6不合格标注： 不合格墙/柱须在墙/柱高约1500mm处原位标注，标注记号为“⊥”，如：“⊥⑨”。 4.3.7示例：

墙垂直度测量示意 柱垂直度测量示意 4.4 净高极差（砼结构） 4.4.1指标宗旨：控制同一房间砼顶板的平整程度。 4.4.2合格标准：[0，15]mm 4.4.3测量工具：激光扫平仪、激光测距仪、钢卷尺 4.4.4选点原则： 户内的每一个房间为实测质量达标率的1个计算点，卫生间、厨房等吊顶区间可不参与实测评定。 4.4.5测量方法和数据记录： 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一房间内，距墙体两侧500mm处位置选取4个角点和对角线交点，分别测量砼顶板与水平基准线之间的5个垂直距离，计算5个实测值极差，作为判断该实测指标达标率的1个计算点。 4.4.6不合格标注：

不合格房间须在房间墙正中位置高约1500mm处标注，标注记号为“H”，如：“H”。 5

4.4.7示例： 净高极差测量示意 4.5 飘窗顶棚高差（砼结构） 4.5.1指标宗旨：控制飘窗顶棚水平及平整程度。 4.5.2合格标准：1.5米（含1.5米）以下飘窗[0，6]mm ；1.5-2.0米飘窗[0，8]mm；2.0米（不含2.0米）以上飘窗[0，10]mm。 4.5.3测量工具：激光扫平仪、钢卷尺 4.5.4选点原则： 户内的每一个飘窗为实测质量达标率的1个计算点。 4.5.5测量方法和数据记录： 使用激光扫平仪，打出一条水平基准线。测量飘窗顶棚四角（多边形飘窗时，测各个角点）与水平基准线之间垂直距离，计算极差，作为判断该实测指标达标率的1个计算点。 4.5.6不合格标注：

不合格飘窗须在飘窗侧墙正中位置处标注，标注记号为“PH”，如：“PH”。

4.6 一次成型入户门/户内门洞口宽度（砼结构） 4.6.1指标宗旨：控制洞口施工与图纸的尺寸偏差 4.6.2合格标准：[-10，+20]mm 4.6.3测量工具：钢卷尺 4.6.4测量方法和数据记录： 同一门洞口，从地面向上300mm、1500mm处分别测量门洞宽度，取2个实测值与设计值间的偏差最大值，作为判断门洞口宽度实测指标达标率的1个计算点。 4.6.5不合格标注： 不合格门洞口宽度须在门侧墙高约1500mm位置处标注，标注记号为“W”，如：

“W”。 6

4.6.6实例： 门洞口宽度测量示意 4.7 一次成型铝合金门/窗洞口宽度（砼结构） 4.7.1指标宗旨：控制洞口施工与图纸的尺寸偏差，防止窗框渗水。 4.7.2合格标准：[-10，+10]mm 4.7.3测量工具：钢卷尺 4.7.4测量方法和数据记录： 同一铝合金门/窗洞口，从地面向上300mm、1500mm处分别测量洞口宽度（普窗在1200mm、2000mm处测量；飘窗在800mm、1500mm处测量），取2个实测值与设计值间的偏差最大值，作为判断洞口宽度实测指标达标率的1个计算点。 4.7.5不合格标注： 不合格门/窗宽度须在门侧墙高约1500mm位置处标注，标注记号为“LW”，如：

“LW”。

4.8 房间阴角方正（砼结构） 4.8.1指标宗旨：控制砼结构房间的阴角方正程度。 4.8.2合格标准：≤5mm 4.8.3测量工具：阴阳角尺 4.8.4选点规则： 每个可测墙面阴角为1个计算点，阳角可不参与实测评定。 4.8.5测量方法和数据记录： 每一阴角从地面向上1500mm处测量阴角方正，实测值即为判断阴角方正实测指标达标率的1个计算点。 4.8.6不合格标注： 不阴角方正须在侧墙高约1500mm位置处标注，标注记号为“∟”，如：“∟⑥”。 7

5、砌筑工程 5.1 表面平整度（砌筑工程） 5.1.1指标宗旨：控制层高范围内砌体墙体表面平整程度。 5.1.2合格标准：[0，8]mm 5.1.3测量工具：靠尺、楔形塞尺 5.1.4选点规则： A.户内单面墙为实测质量达标率的1个计算点，仅检查正手墙。 B.遇到洞口时，洞口两侧墙体可视为2面墙参与实测评定。 C.墙面净空长度在1.5米及以下可以不参与表面平整度实测评定。 5.1.5测量方法和数据记录： A.当墙面净空长度在1.5-3米之间（包含3米）时，在墙高度及长度居中位置按对角线方向交叉斜放靠尺，测2次表面平整度。选取这2个实测值偏差最大值作为该指标达标率的1个计算点（测量方法同砼结构墙面）。 B.当墙面净空长度大于3米时，同一面墙4个角中，在左上顶板阴角下500mm处和右下角贴地面处，按对角线方向斜放靠尺，测2次平整度，再在墙净空长度中间水平放靠尺测量1次表面平整度。取3次测量偏差最大值作为判断该实测指标达标率的1个计算点。 5.1.6不合格标注： 不合格墙须在墙高约1500mm处原位标注，标注记号为“/”，如：“/⑨”（砌体墙上标注）。 5.1.7示例：

遇洞口墙面平整度测量示意（墙长≥3米） 5.2 垂直度（砌筑工程） 5.2.1指标宗旨：控制层高范围砌体墙体垂直的程度。 5.2.2 合格标准：[0，6]mm 5.2.3 测量工具：靠尺 5.2.4选点规则： A.户内单面墙为实测质量达标率的1个计算点，仅检查正手墙。 B.遇到门洞口时，洞口两侧墙体可视为2面墙参与实测评定。 5.2.5测量方法和数据记录：

合集下载

主体及砌体工程 实测实量操作细则要点

主体及砌体工程 实测实量操作细则要点

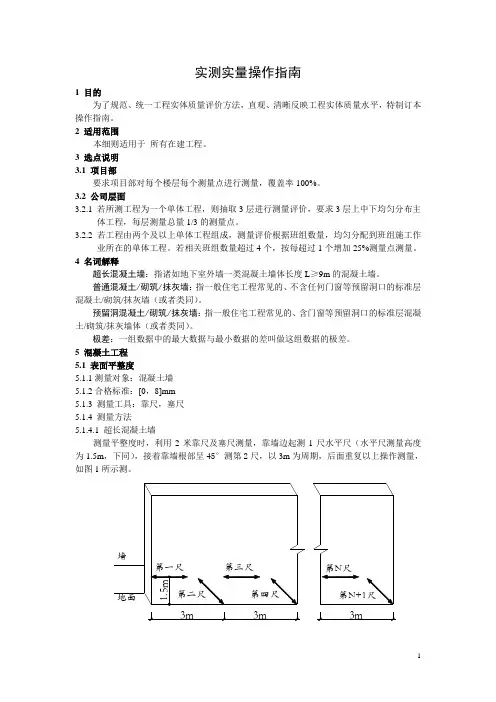

实测实量操作指南1 目的为了规范、统一工程实体质量评价方法，直观、清晰反映工程实体质量水平，特制订本操作指南。
