实测实量操作指引手册2018

产品质量实测实量操作指引一、前言二、实测实量前的准备工作1.熟悉产品质量标准：了解产品质量标准的相关规定和要求，确保实测实量工作按照标准进行。

2.准备实测实量工具：根据产品的实测实量要求，准备相应的工具和仪器，确保工具的准确性和可靠性。

3.检查测量设备：对测量设备进行检查和校准，确保设备的准确性。

三、实测实量操作步骤1.确定实测实量项目：根据产品的特性和实际需求，确定需要进行的实测实量项目。

2.准备实测实量样品：根据实测实量项目的要求，从产品样品中选择符合要求的样品，对样品进行准备。

a.清洗样品：对样品进行清洗处理，确保样品表面没有污垢和杂质。

b.样品处理：根据实测实量项目的要求，对样品进行必要的处理，例如剥离、分解等。

3.进行实测实量：按照实测实量项目的要求，使用相应的工具和仪器进行实测实量。

a.确定测量位置：根据实测实量项目的要求，确定测量位置，并做好标记。

b.使用工具和仪器：根据实测实量项目的要求，选择适当的工具和仪器进行测量，确保测量的准确性和可靠性。

c.进行实测实量：按照实测实量项目的要求，进行实测实量，并记录结果。

4.分析和评估实测实量结果：对实测实量结果进行分析和评估，判断产品是否符合质量要求。

a.对结果进行比对：将实测实量结果与产品质量标准进行比对，判断产品是否合格。

b.分析产生原因：分析实测实量结果产生的原因，找出问题所在。

c.提出改进建议：根据实测实量结果和分析，提出改进建议，改进产品质量。

5.记录实测实量结果：将实测实量结果进行记录，并归档保存，以备查证和追溯。

四、操作中的注意事项1.熟悉产品质量标准：在进行实测实量操作之前，务必熟悉产品质量标准的相关规定和要求，以避免操作错误。

2.准备工具和仪器：确保所使用的实测实量工具和仪器的准确性和可靠性，避免误差的产生。

3.注意标记测量位置：在进行实测实量时，务必准确标记测量位置，避免位置不准确导致测量结果的误差。

4.注意实测实量过程中的细节：在进行实测实量过程中，要注意细节，确保操作的准确和规范，避免因操作不当导致的误差。

工程质量实测实量操作指引一、前期准备工作1.预先调查在进行工程质量实测实量前，需要进行预先调查。

了解施工图设计要求、技术规范、工程量清单等文件，对工程质量实测实量的具体要求有一个清晰的认识。

2.确定实测实量项目根据工程项目的具体要求，确定需要进行实测实量的项目内容。

包括土建工程的基坑开挖、混凝土浇筑、砌体施工等，或者其他工程项目的具体要求。

3.准备实测实量工具根据实测实量项目的要求，准备相应的实测实量工具。

例如，钢卷尺、测量尺、测量仪器等。

二、实测实量操作步骤1.了解工程质量实测实量的方法和要求在实测实量项目开始之前，要确保对该项目的实测实量方法和要求有透彻的了解。

熟悉所需实测实量的具体内容、测量范围、测量方法、测量仪器以及测量精度等要求。

2.确定实测实量控制点根据实测实量项目的要求，在施工图上或施工现场上，确定实测实量的控制点。

控制点应充分代表要实测实量区域的特征，且易于定位。

3.进行实测实量操作根据实测实量项目的具体要求，进行实测实量操作。

操作应遵循规范，操作过程中应注意操作安全，测量仪器的使用也应符合规范。

4.记录实测实量数据在进行实测实量操作时，需要将实测实量数据进行及时、准确地记录。

包括实测实量数值、测量时间、测量人员等信息。

5.核对实测实量结果在实测实量操作完成后，应对实测实量结果进行核对。

核对的目的是确保实测实量结果的准确性和可靠性。

三、实测实量操作技巧与注意事项1.操作技巧(1)确定控制点时，要充分考虑施工现场的实际情况，选择容易控制、易于记录的点位。

(2)在进行实测实量操作时，要仔细熟悉测量仪器的使用说明书，确保正确操作。

(3)在进行实测实量操作时，要注意测量数据的准确性，保证测量结果的可靠性。

2.注意事项(1)在进行实测实量操作前，要确保工具和仪器的正常状态。

例如，钢卷尺的拉缩自如，测量尺的刻度清晰等。

(2)在进行实测实量操作时，要注意施工现场的安全。

遵守各项安全规定，佩戴好安全防护用品。

目的作为《北方公司分包质量管理考核办法》制度的补充文件，为分包考核提供操作依据。

规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求.提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

适用范围本指引适用于按《北方公司分包质量管理考核办法》要求，分公司所属在建项目。

考核小组应根据本实测操作指南，对所有考核项目进行100%实测实量并建立实测档案；作为考核的附件。

取样总则随机原则：各实测取样的楼栋、楼层、区段、测点等，必须结合当前各项目的施工进度,通过图纸或随机抽样事前确定.可追溯原则：对实测实量的各项目标段结构层或区段做好书面记录并存档。

完整原则:同一分部工程内所有分项实测指标,根据现场情况具备条件的必须全部进行实测，不能有遗漏。

效率原则：在选取实测区段时，要充分考虑各分部分项的实测指标的可测性，使一区段包括尽可能多的实测指标，以提高实测效率。

真实原则：测量数据应反映项目的真实质量,避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。

混凝土结构工程基本原则在实测前随机确定相应区段作为混凝土结构工程的实测层。

根据选取楼层结构平面图,实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。

当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。

当实测同一楼层内顶板水平极差时,每个实测层选取5个实测区，2个实测层累计10个实测区.每个实测区实测5个点,每个点均作为1个计算点。

截面尺寸偏差（砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差. 合格标准：截面尺寸偏差[－5，8]mm 。

测量工具:5m 钢卷尺 测量方法和数据记录：以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

同一墙/柱面作为1个实测区，累计实测实量20个实测区.每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。

工程实体质量实测实量操作指导手册第一章结构实体检测第一条基本规定1．各分公司至少每季度对项目部工程抽测一次，覆盖所有在施项目部。

项目部应配备实测实量检测仪器每月自行开展实测实量工作。

2．有业主方施行实测实量的工程，检测指标的检测方法和允许偏差应按业主要求与集团公司中较严格的一方执行。

3．地方标准对手册中相关指标有要求的，按地方标准与集团公司中较严格的一方执行4．分公司和项目部检测的构件需具有代表性。

5．每次检测的检测区不应重复，相邻两次的检测区应具有一定的连续性。

6．现场实测的部位需进行明显标识，标明检测部位、检测指标、检测数据、检测人员、检测日期等，实测数据需填报实测记录— 1 —表。

第二条检测顺序与取样原则1．结构实体混凝土回弹强度单独检测，取样按地下结构、地上结构划分，选取有代表性的部位；2．结构实体钢筋保护层厚度、纵向受力钢筋间距两个检测项目可同时检测，其他现浇混凝土结构工程各检测项目可的同时检测，砌筑结构工程各检测项目可同时检测，抹灰工程各检测项目可同时检测，以上各检测指标取样原则为：公建：按楼层、区段划分，选取有代表性的部位；住宅：按楼层、户数划分，选取有代表性的部位；3．外墙面砖粘结强度单独检测，取样按楼栋、外立面划分，选取有代表性的部位。

4．后锚固件拉拔承载力单独检测，取样按后锚固件的类型和所在区域划分，选取有代表性的部位。

5．合格率=合格点数（构件数）/ 检测点数（构件数）×100% 超差率=偏差大于1.5倍允许偏差的点数 / 检测点数×100%— 2 —检测指标中，结构实体钢筋保护层厚度、砌体结构各项指标、抹灰工程各项指标，需统计超差率。

6．数据记录按各检测指标对应表格记录，并分别汇总到集团公司、分公司、项目部的汇总表，三种汇总表分别为：A1-实测实量合格率汇总表A2- 分公司实测实量合格率汇总表A3- 分公司项目部实测实量合格率汇总表7．实测实量指标一览表— 3 —— 4 —— 5 —— 6 —8．实测前，根据施工进度，随机选取2个已达到同条件养护龄期的楼层作为实体检测的实测层。

目录1. 目的 (2)2. 适用范围 (2)3. 术语与定义 (2)4. 职责权限 (2)4.1. 工程管理部 (2)4.2. 项目工程部、监理公司 (2)4.3. 施工单位 (2)5. 作业说明 (2)5.1. 作业明细 (2)5.2. 混凝土结构工程 (4)5.3. 砌筑工程 (9)5.4. 抹灰工程 (16)5.5. 外窗防渗漏工程 (29)5.6. 涂饰工程 (33)5.7. 墙地面饰面砖工程 (38)5.8. 室内门及木地板、开关面板安装工程 (45)6. 实测实量记录要求 (55)7. 支持性文件 (56)1.目的：1.1.规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。

1.2.提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

1.3.通过产品质量实测数据，客观反映施工单位、监理公司与项目工程部对现场质量管控能力。

1.4.通过产品质量实测机制，持续提升产品质量，同时也通过各项目、各监理、各施工单位之间的排名对比，形成相互之间的良好竞争态势。

1.5.通过产品质量实测实量，尽可能消除交楼隐患，避免不必要的业主投诉。

2.适用范围2.1.本指引适用于邯郸未来城在建工程（自结构±0.00 至交付完成）商住楼项目。

3.术语与定义无4.职责权限4.1.工程管理部工程管理部在每个季度（可拆分到每个月）对所有在建工程进行随机抽查实测并总结评估。

4.2.项目工程部、监理公司监理公司与项目工程部应在施工单位分项分批完成实测后1天内共同完成复测工作，在复测前随机定不低于施工单位实测户数的30%比例进行复测，并建立复测书面记录，其它实测区施工单位可进行下一道工序施工隐蔽。

分户复测的合格率与合作单位实测实量的合格率之间相差在10%范围内，视为合作单位原实测实量数据准确，若低于此标准，施工单位实测数据为之不准确。

监理与项目工程部在共同复测过程中，施工单位要共同参与。

4.3.施工单位4.3.1.施工单位在分户实测前，应由项目工程部、项目监理部、施工单位共同对需实测的户数进行编号，以便数据的归档管理。

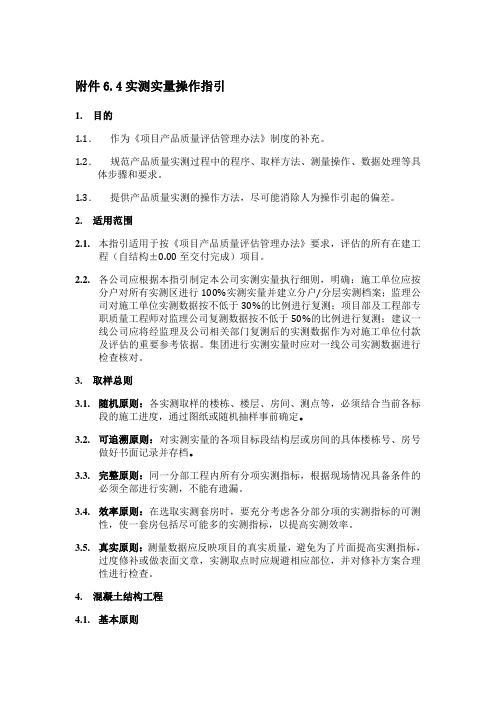

附件6.4实测实量操作指引1.目的1.1．作为《项目产品质量评估管理办法》制度的补充。

1.2．规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。

1.3．提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

2.适用范围2.1.本指引适用于按《项目产品质量评估管理办法》要求，评估的所有在建工程（自结构±0.00至交付完成）项目。

2.2.各公司应根据本指引制定本公司实测实量执行细则，明确：施工单位应按分户对所有实测区进行100%实测实量并建立分户/分层实测档案；监理公司对施工单位实测数据按不低于30%的比例进行复测；项目部及工程部专职质量工程师对监理公司复测数据按不低于50%的比例进行复测；建议一线公司应将经监理及公司相关部门复测后的实测数据作为对施工单位付款及评估的重要参考依据。

集团进行实测实量时应对一线公司实测数据进行检查核对。

3.取样总则3.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。

3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

3.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。

3.5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。

4.混凝土结构工程4.1.基本原则4.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。

4.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。

当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。

实测实量指引建筑工程 (1)一、混凝土结构工程 (1)1、截面尺寸偏差(砼结构) (1)2、墙表面平整度(砼结构) (1)3、垂直度(砼结构) (2)4、顶板水平度极差(砼结构) (3)5、楼板厚度偏差(砼结构) (4)二、砌筑工程 (5)1.表面平整度(砌筑) (5)2.垂直度(砌筑) (6)3.外窗洞口尺寸 (7)三、抹灰工程 (8)1.墙面表面平整度(抹灰) (8)2.墙面垂直度(抹灰) (9)3.阴阳角方正(抹灰) (10)4.方正性(抹灰) (11)5.地面平整度(找平层) (12)6.门洞尺寸偏差 (13)7.外窗内侧墙体厚度极差 (14)8.厨卫间开间/进深偏差 (14)四、设备安装工程 (15)1.座便预留排水管孔距偏差 (15)装修工程 (16)一、墙面涂饰面 (16)1.开间、进深极差 (16)2.墙面平整度(涂饰面) (17)3.墙面垂直度(涂饰面) (18)4.阴阳角(涂饰面) (19)5.顶板水平度(涂饰面) (20)6.室内净高 (21)二、墙面饰面砖 (22)1.垂直度(墙面饰面砖) (22)2.阴阳角(墙面饰面砖) (23)3.接缝高低差(墙面饰面砖) (24)三、地面饰面砖 (24)1.表面平整度(地面饰面砖) (24)2.接缝高低差(地面饰面砖) (25)四、木地板安装 (26)1.表面平整度(木地板) (26)五、设备安装 (27)1.并列插座开关面板高度差 (27)2.座便预留排水管孔距偏差 (28)六、电梯前室、首层大堂 (29)1.墙面砖垂直度 (29)2.墙面砖接缝高低差 (30)3.地面砖表面平整度 (30)4.地面砖接缝高低差 (31)建筑工程一、混凝土结构工程1、截面尺寸偏差(砼结构)1、1、指标说明:反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

1、2、合格标准:截面尺寸偏差[－5,8]mm1、3、测量工具:5m 钢卷尺1、4、测量方法:(1)同一墙/柱面作为1个实测区,累计实测实量20个实测区;(2)每个实测区从地面向上30cm与竖向间距不小于50cm选取两个点,各测量截面尺寸1次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。

实测实量指引建筑工程 (1)一、混凝土结构工程 (1)1. 截面尺寸偏差（砼结构） (1)2. 墙表面平整度（砼结构） (1)3. 垂直度（砼结构） (3)4. 楼板板底水平度（砼结构） (4)5. 楼板厚度偏差（砼结构） (5)6. 方正性（砼结构） (6)7．阴阳角方正（砼结构） (7)8．外窗洞口尺寸（砼结构） (8)二、砌筑工程 (9)1．表面平整度（砌筑） (9)2．垂直度（砌筑） (10)3．外窗洞口尺寸（砌筑） (12)三、抹灰工程 (12)1．墙面表面平整度（抹灰） (12)2．墙面垂直度（抹灰） (13)3．阴阳角方正（抹灰） (14)4．方正性（抹灰） (15)5．门洞尺寸偏差 (17)6．外窗内侧墙体厚度极差 (18)7．开间/进深极差 (19)四、楼地面工程 (20)1．地面表面平整度（找平层） (20)五、外窗工程 (21)1．铝合金型材拼缝宽度 (21)2．铝合金型材拼缝高低差（相同截面型材） (22)3．窗框立面垂直度 (23)六、部品安装工程 (24)1．座便坑距偏差 (24)七、控制线检查 (25)1．水平标高控制线 (25)装修工程 (25)一、墙面涂饰面 (25)1．开间、进深极差 (25)2．墙面平整度（涂饰面） (26)3．墙面垂直度（涂饰面） (27)4．阴阳角（涂饰面） (28)5．楼板板底水平度（涂饰面） (29)6．室内净高 (31)二、墙面饰面砖 (32)1．垂直度（墙面饰面砖） (32)2．阴阳角（墙面饰面砖） (33)3．接缝高低差（墙面饰面砖） (34)三、地面饰面砖 (35)1．表面平整度（地面饰面砖） (35)2．接缝高低差（地面饰面砖） (36)四、木地板安装 (37)1．表面平整度（木地板） (37)2．接缝宽度（实木复合、实木地板） (38)3．接缝高低差（实木复合、实木地板） (39)五、部品安装 (40)1．并列插座开关面板高度差 (40)2．浴柜台盆净宽偏差 (41)3．座便坑距偏差 (42)六、外窗工程 (43)1．铝合金型材拼缝宽度 (43)2．铝合金型材拼缝高低差（相同截面型材） (44)3．窗框立面垂直度 (45)七、电梯前室、首层大堂 (46)1．墙面砖垂直度 (46)2．墙面砖接缝高低差 (46)3．地面砖表面平整度 (47)4．地面砖接缝高低差 (48)建筑工程一、混凝土结构工程1. 截面尺寸偏差（砼结构）1.1. 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

土建实测实量操作指引一、引言二、操作准备1.准备必要的测量工具和仪器，例如：测量尺、钢卷尺、水平仪、全站仪等。

确保仪器的准确性和可靠性。

2.了解工程施工的图纸和设计要求，明确需要进行实测实量的部位和项目。

3.对现场起重吊装、交通运输等安全方面进行评估和控制，确保操作人员的人身安全。

三、操作步骤1.确定实测实量的位置和项目，根据设计图纸和要求确定需要进行实测实量的点位。

2.对需要测量的点位进行清理，确保测量点位的可测性和尺寸的准确性。

3.根据实际情况选择合适的测量方法和仪器。

例如，使用全站仪进行测量，则需要进行基站仪的设置和校准。

4.进行测量工作。

根据实测实量的具体要求，采用相应的测量方法和工具进行测量。

5.记录测量结果。

将测量的数值和尺寸记录在测量表格或测量记录簿中，确保结果的准确性和可追溯性。

6.进行数据分析和处理。

对测量结果进行数据统计和分析，确保数据的可靠性和结果的合理性。

7.编制实测实量报告。

根据测量结果和相关数据，编制实测实量报告，详细说明各项测量项目和结果。

四、质量控制1.操作人员应具备相关的技术知识和测量经验，严格按照操作步骤进行操作。

2.仪器和工具应保持整洁，并进行定期的校准和维护，确保其准确性和可靠性。

3.在进行测量前，应对现场环境进行评估，确保测量的准确性和可行性。

4.对于较大误差或不符合设计要求的测量结果，应重新测量或进行必要的校正。

5.测量结果应进行复核和确认，确保数据的准确性和一致性。

6.编制的实测实量报告应审查和确认，确保报告的可靠性和准确性。

五、安全注意事项1.操作人员应穿戴符合要求的个人防护装备，并遵守相关安全规范和操作规程。

2.在进行测量工作时，应注意周围环境和施工现场的安全，避免影响他人的工作或施工进展。

3.对于需要爬高或接近危险区域的测量工作，应采取必要的安全防护措施，如使用安全绳索和安全帽等。

4.在进行测量操作时，应谨慎操作，避免造成工具的损坏或人员的伤害。

实测实量操作指引为规范中建信和地产项目实测实量工作，保证实测实量数据的及时性和真实性，特制定本操作指引。

中建信和地产开发的所有项目，须按照本操作指引进行实测实量工作。

1、实测实量操作流程实测实量基本操作流程为：施工单位在要求的时间内进行实测实量并将数据报送监理→监理单位进行实测复核并将实测数据及复核数据报送项目公司→项目公司对实测数据进行复核检查并评定实测实量结果。

2、实测数据真实性评定标准实测数据的真实性从两个方面来评价，即实测数值的偏差和实测合格率的偏差，同时满足实测数值偏差和实测合格率偏差要求的实测数据即可评定为真实。

实测数值的偏差指同一部位的两次实测数据之间的偏差，实测数值的偏差要求80%以上的实测数值偏差不大于1mm，且所有实测数值偏差不大于2mm。

否则评定实测数据不真实。

实测合格率偏差指两次实测合格率之间的偏差，实测合格率偏差要求不大于5%，否则评定实测数据不真实。

施工单位实测数据不真实的，施工单位承担500元/次的罚款，并立即重新进行实测实量，于1个工作日内将重新实测的数据报送监理单位及项目公司。

项目公司收到第二次实测数据后于2个工作日内进行实测复核，若复核数据仍不真实，则由项目公司组织进行实测，施工单位承担1000元/次的罚款。

监理单位复核实测数据不真实的，监理单位承担500元/次的罚款。

3、实测实量结果评定实测实量数据通过实测合格率和过大偏差率两个指标来评价实体工程质量。

实测合格率以评定为真实的实测实量数据计算，计算公式为：实测合格率=实测合格点数/实测总点数*100%。

过大偏差率以评定为真实的实测实量数据计算，若实测数值偏差超过允许偏差的1.5倍，则认定该实测偏差为过大偏差。

过大偏差率计算公式为：过大偏差率=过大偏差点数/实测总点数*100%。

4、实测实量结果应用公司工程部根据公司各项目整体质量水平定期确定实测合格率及过大偏差率的标准并予以公布，各项目公司以公司工程部公布的标准为基准线（项目公司可根据项目情况在公司工程部公布的标准上提高基准线，但提高基准线需报公司工程部备案）。
