彩色沥青瓦的研制

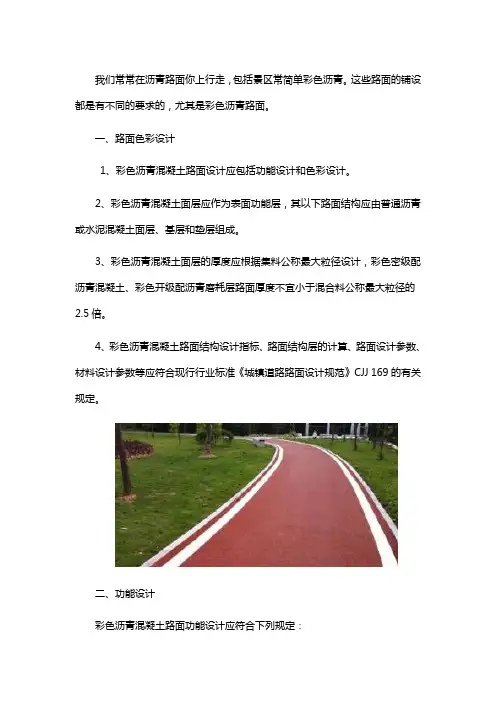

我们常常在沥青路面你上行走，包括景区常简单彩色沥青。这些路面的铺设都是有不同的要求的，尤其是彩色沥青路面。

一、路面色彩设计

1、彩色沥青混凝土路面设计应包括功能设计和色彩设计。

2、彩色沥青混凝土面层应作为表面功能层，其以下路面结构应由普通沥青或水泥混凝土面层、基层和垫层组成。

3、彩色沥青混凝土面层的厚度应根据集料公称最大粒径设计，彩色密级配沥青混凝土、彩色开级配沥青磨耗层路面厚度不宜小于混合料公称最大粒径的2.5倍。

4、彩色沥青混凝土路面结构设计指标、路面结构层的计算、路面设计参数、材料设计参数等应符合现行行业标准《城镇道路路面设计规范》CJJ 169的有关规定。

二、功能设计

彩色沥青混凝土路面功能设计应符合下列规定： 1、彩色沥青混凝土路面应具有平整、密实、抗滑、耐久的性能要求，并应具有抗高温车辙、低温开裂的能力和良好的水稳定性

2、彩色沥青混合料类型应符合。非机动车道路面混合料宜选择5型或10型彩色密级配沥青混合料、10型彩色开级配沥青磨耗层混合料等。机动车道路面混合料宜选择13型彩色密级配沥青混合料、13型彩色开级配沥青磨耗层混合料等。

三、彩色沥青混凝土压痕路面功能设计应符合下列规定 ：

1、彩色沥青混凝土压痕路面应美观、醒目，并具有抗滑、耐久的性能要求，

2、彩色沥青混凝土压痕路面压痕设计应符合下列规定：

（1）压痕深度不应大于彩色沥青混凝土路面厚度，宜为20mm~40mm。

（2）压痕宽度宜为5mm~15mm。

（3）在美观的基础上应选择模具易加工的压痕图案。

3、彩色沥青混凝土压痕路面涂层厚度宜为1mm~2mm。

四、色彩设计

1、色彩设计应包括确定设计色彩（色调H、明度V、彩度C）、设计色彩max、

设计色彩min，选择设计色彩卡标样、设计色彩max色卡标样和色彩min色卡标样等。

2、彩色沥青混凝土路面色彩设计应符合下列规定 ： （1）彩色沥青混凝土路面的色彩应突出使用功能，并应与周边建筑、环境、绿化与景观的色彩相协调。

沥青瓦规格尺寸标准

沥青瓦是根据不同的用途和安装位置，通过制定不同的规格尺寸，以适应不同的建筑需求。在市场上，常见的沥青瓦规格尺寸如下：

1、大型沥青瓦：这种沥青瓦一般适用于建筑物的屋顶，其长度可以达到980mm，宽度可达到370mm，高度则为8mm左右；

2、小型沥青瓦：相对于大型沥青瓦而言，小型沥青瓦的长度一般在370mm左右，宽度则可在200mm左右，高度与大型沥青瓦类似；

3、马蹄形沥青瓦：马蹄形沥青瓦因其独特的形状，被广泛应用于花园、建筑物的墙壁和屋顶装饰。其长度和高度一般在400mm~450mm，宽度则在200mm~220mm之间。

沥青瓦的厚度

沥青瓦的厚度是制作沥青瓦时非常重要的一个参数，因为不同的厚度将会影响到沥青瓦的防水以及耐久性。根据国家标准，沥青瓦的标准厚度一般在5mm~10mm之间，实际生产中的厚度则根据不同的生产厂家、材料等而有所不同。

沥青瓦的重量是一个重要的参数，可以影响到沥青瓦的安装和运输。针对不同的规格尺寸，沥青瓦的重量也有所不同：

1、大型沥青瓦：一般重量约为2.2~2.6kg/每块，也就是说，每平方米的沥青瓦大约需要7~8块左右；

沥青瓦的颜色也是非常重要的。一方面，沥青瓦的色彩可以被用于建筑装饰，起到美化的作用；另一方面，不同的色彩在不同的环境下具有不同的抗紫外线和防污等性能。

目前，市场上的沥青瓦颜色主要有黑色、红色、蓝色、绿色等，也有其他特殊颜色供用户选择。

总体来说，沥青瓦的规格尺寸是一个非常重要的参数，合理的规格尺寸可以更好地适应不同的建筑需求。此外，沥青瓦的厚度、重量和颜色等参数也需要根据不同的应用场景进行调整。

沥青瓦屋面施工工艺

1. 引言

本文档旨在介绍沥青瓦屋面施工的工艺，包括施工准备、屋面基础处理、材料选择和施工步骤等内容。

2. 施工准备

在开始施工之前，需要进行充分的准备工作。包括：

- 准备所需工具和设备，如锤子、电钻、刷子等。

- 检查施工现场，确保平整和干燥。

- 安排施工人员，并确保他们具备相应的技能和经验。

3. 屋面基础处理

在进行瓦片安装之前，需要对屋面基础进行处理，以确保瓦片的牢固和稳定。处理步骤包括：

- 清除屋面上的杂物和碎片。

- 检查并修复任何损坏的屋面板。

- 检查并调整屋面的坡度，以确保排水畅通。

- 适当地安装防水层，以防止水分渗透。

4. 材料选择

在施工过程中，需要选择合适的沥青瓦和相关材料，以确保施工质量和屋面的长期使用。主要包括：

- 选择符合相关标准的沥青瓦，具有良好的耐候性和防水性能。

- 选择适用于沥青瓦的粘接剂，确保瓦片与屋面基础的牢固粘接。

- 根据实际需要选择合适的屋脊瓦和边缘瓦，并确保它们与主瓦的颜色和材料相匹配。

5. 施工步骤

沥青瓦屋面的施工步骤如下：

1. 清洗屋面：清除屋面上的污垢和灰尘。

2. 底层涂漆：在屋面基础上涂刷一层底层涂漆，以增强粘接效果。

3. 瓦片安装：从屋脊开始安装瓦片，逐渐向下安装到边缘。注意保持瓦片之间的间距和排列的整齐。

4. 边缘处理：使用合适的边缘瓦进行边缘处理，确保防水效果。

5. 屋脊处理：安装屋脊瓦，覆盖瓦片接缝处，确保屋面的完整性和防水效果。

6. 施工质量控制

在施工过程中，需要进行质量控制以确保施工质量。包括：

- 定期检查施工进度和施工质量。

- 确保瓦片的牢固粘接和间距的一致性。

- 检查屋面的外观，确保没有漏水和损坏。

7. 安全注意事项

在进行沥青瓦屋面施工时，需要注意以下安全事项：

- 使用个人防护装备，如安全帽、手套和安全鞋等。

- 尽量避免在恶劣的天气条件下施工。

- 注意防止坠落和滑倒等意外事故的发生。

彩色沥青路面在城市绿道建设中的应用技术初探
