针规的使用方法

通止一体化针规

通止一体化针规是一种精度较高的测量工具，通常由钨钢等耐磨材料制成，具有不易磨损、使用寿命长等优点。它的工作原理是利用针规的通端和止端来测量工件的孔径尺寸，通端用于测量孔径的上限尺寸，止端用于测量孔径的下限尺寸。

使用通止一体化针规时，需要注意以下几点：

- 依据工程图纸确认孔径大小，取出针规确认规格（通、止规）。

- 使用前，需用千分尺测量通止规的尺寸或精度。

- 测量时，通止规应与孔径垂直穿入孔径，并靠自身重力自由穿过。

- 测量后，将通止规放回通止规的管中储存，并注意涂抹防锈油进行保养。

通止一体化针规在工业生产和质量检测中得到了广泛应用，为确保测量结果的准确性和可靠性，应正确使用并定期进行保养。

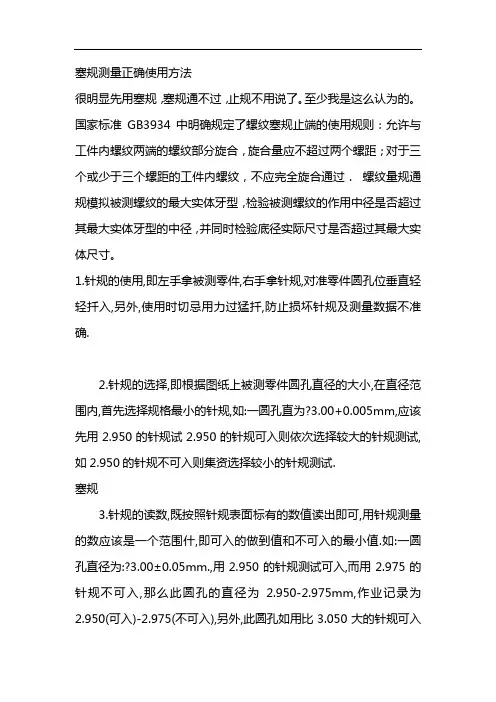

塞规测量正确使用方法

很明显先用塞规，塞规通不过，止规不用说了。至少我是这么认为的。国家标准GB3934中明确规定了螺纹塞规止端的使用规则：允许与工件内螺纹两端的螺纹部分旋合，旋合量应不超过两个螺距；对于三个或少于三个螺距的工件内螺纹，不应完全旋合通过． 螺纹量规通规模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径是否超过其最大实体牙型的中径，并同时检验底径实际尺寸是否超过其最大实体尺寸。

1.针规的使用,即左手拿被测零件,右手拿针规,对准零件圆孔位垂直轻轻扦入,另外,使用时切忌用力过猛扦,防止损坏针规及测量数据不准确.

2.针规的选择,即根据图纸上被测零件圆孔直径的大小,在直径范围内,首先选择规格最小的针规,如:一圆孔直为?3.00+0.005mm,应该先用2.950的针规试2.950的针规可入则依次选择较大的针规测试,如2.950的针规不可入则集资选择较小的针规测试.

塞规

3.针规的读数,既按照针规表面标有的数值读出即可,用针规测量的数应该是一个范围什,即可入的做到值和不可入的最小值.如:一圆孔直径为:?3.00±0.05mm.,用2.950的针规测试可入,而用2.975的针规不可入,那么此圆孔的直径为2.950-2.975mm,作业记录为2.950(可入)-2.975(不可入),另外,此圆孔如用比3.050大的针规可入

或比2.950小的不可入,则此孔为不合格.

4.针规用完后应将其放回原处,妥善保管.

針規的使用與維護

一﹑針規的用途﹕

針規在本公司主要用于測量各種間隙尺寸。

二﹑針規的判讀﹕

針規的讀數值是在針規本身上﹐它的讀數是其直徑∮。因此針規在使用時不

可以用几支相加后測量﹐必須單支使用。

三﹑針規的使用與保養﹕

使用前﹕

1. 選擇適當的量程針規進行測量。

2. 檢查針規本身有無變形﹑生鏽等可能會影響測量結果的因素存在。

3. 使用前應將針規上的油污用無塵布擦拭干淨。

4. 請戴手套作業﹐禁止禿手拿取針規。

5. 使用前應先檢查針規是否在校正合格期限內。

使用后﹕

1. 使用后請用無塵布將針規表面擦拭干淨。

2. 對針規表面噴防鏽劑﹐防止表面生鏽而影響測量的精確性。

3. 將針規放入對應量值的套筒內﹐并放入指定的盒子內﹐以防止針規的變形或者遺失。

指针式内径规使用方法

指针式内径规是一种用于测量孔内直径的工具，通常由一个测头和一个指针组成。使用指针式内径规时，需要按照以下步骤进行操作：

1. 准备工作，首先，确保内径规的测头和指针都是清洁的，没有损坏或者杂质。另外，确认被测孔的内表面也应该是干净的，没有划痕或者杂质。

2. 调零，将内径规的测头放入一个已知尺寸的标准孔内，然后通过调节测头上的零位调节螺钉，使指针指向刻度盘的零刻度。这样可以确保内径规的测量结果准确。

3. 测量，将已经调零的内径规的测头轻轻放入被测孔内，确保测头与孔壁接触紧密但不过紧。然后，通过旋转内径规的刻度盘，观察指针的位置，读取指针指向的刻度值。

4. 记录和计算，记录测量结果，并根据需要进行计算，通常是根据内径规的刻度和分度值，结合测量结果进行计算，得到最终的孔的直径值。

5. 结束操作，测量完成后，将内径规从被测孔内取出，清洁内径规的测头和指针，然后进行下一次测量或者存放。

需要注意的是，在使用指针式内径规时，要确保轻柔地操作，避免碰撞或者受力过大，以免损坏测头和指针，影响测量的准确性。另外，在测量前后要对内径规进行检查和校准，确保其准确性和可靠性。
