常用量具的使用方法
常用量具的使用方法常用量具是我们在生活和工作中常常使用的测量工具，包括尺子、卷尺、量角器、游标卡尺、千分尺等等。
了解和熟练使用这些量具，对我们的工作和生活都非常有帮助。
下面，我们来逐个了解这些常用量具的使用方法。
1.尺子：尺子是一种常见的测量工具，用于测量短距离。
尺子有两种常见尺度：厘米和英寸。
使用尺子时，将尺子贴紧被测物体，确保零点与物体的一端完全贴合，然后读取另一端所在的刻度值。
这样就可以快速准确地测量出物体的长度。
2.卷尺：卷尺也是一种常见的测量工具，适用于测量较长的距离。
卷尺一端为定锚点，另一端为游标，游标上有刻度。
使用卷尺时，将定锚点固定在被测物体上，并拉出卷尺，直到满足所需测量距离，然后读取游标上的刻度值。
卷尺可用于测量直线距离，也可用于测量曲线线段长度。
3.量角器：量角器用于测量角度。
将量角器的一边对准物体上的一条边，使之重合，然后观察量角器的刻度，可以直接读取出角度值。
量角器可用于测量直角、锐角、钝角等。
4.游标卡尺：游标卡尺是一种精密测量工具，适用于测量较小的尺寸。
游标卡尺由两个卡尺组成，主尺和游标。
主尺上有毫米或英寸刻度，游标可以滑动在主尺上，并与主尺上的刻度相对应。
使用游标卡尺时，将被测物体夹在主尺与游标之间，通过对准主尺上的刻度来读取游标上的刻度，可以测量出物体的精确尺寸。
5.千分尺：千分尺是一种用于测量非常小尺寸的高精度工具。
千分尺上有两个刻度盘，一个主刻度盘和一个游标刻度盘。
主刻度盘上每个刻度代表0.5毫米，游标刻度盘上每个刻度代表0.01毫米。
使用千分尺时，将被测物体夹在千分尺的两夹具之间，通过对准主刻度盘上的刻度来读取游标刻度盘上的刻度，可以精确测量出物体的尺寸。
除了以上这些常用量具，还有很多其他种类的量具，如卡钳、测深尺等等。
这些量具的使用方法大同小异，常规的使用步骤如下：1.确保量具干净和保存完好，摆正读数的位置。
2.清除被测物体表面的杂质或尘埃。
3.将量具对准被测物体，确保尽量贴紧并平行于被测物体表面。
常用量具的使用方法
常用量具的使用方法
常用量具的使用方法如下：
1. 尺子：用于测量直线距离或长度。
将尺子的起点对齐物体的一端，然后读取另一端的刻度值。
2. 卷尺：用于测量直线距离或长度。
将卷尺的一端放置在物体的一端，然后拉出卷尺上所需长度的刻度。
3. 角度量角器：用于测量角度。
将量角器的中心点对准角的顶点，然后读取刻度上的角度值。
4. 游标卡尺：用于测量外径、内径和深度。
将卡尺的可动下颚放置在物体上，使其与物体接触，然后读取固定下颚上的刻度值。
5. 厚度规：用于测量物体的厚度。
将厚度规的两个尖端放置在物体的两侧，然后读取刻度上的厚度值。
6. 圆规：用于测量圆形物体的直径。
将圆规的两脚放在物体的两侧，然后将圆规转动，直到两脚与物体接触，然后读取刻度上的直径值。
7. 硬度计：用于测量物体的硬度。
将硬度计的针头轻轻压在物体表面，然后读
取刻度上的硬度值。
8. 电子秤：用于测量物体的重量。
将物体放在秤盘上，然后读取显示屏上的重量值。
注意：在使用量具时，应确保量具与被测物体接触紧密，避免晃动或偏移。
此外，应注意保持量具的清洁和完好，以确保准确测量。
常用量具的使用方法
使用前应将水平仪底面和被测面用布擦干净，被测面不允许 有锈蚀、油垢、伤痕等，必要时可用砂布将被测面轻轻砂光；
把水平仪轻轻地放在被测面上。若要移动水平仪时，则只能 拿起在放下，不许拖动，也不要在原位转到水平仪，以免磨 伤水平仪底面。
观看水平仪的格值时，视线要垂直于水平仪上面。第一次读 数后，将水平仪在原位（用记号笔划上端线）掉转180°再 读一次，其水平情况取两次读数的平均值，这样即可消除水 平仪自身的误差。
2.塞尺的使用 根据被测间隙的大小，选择适当厚度的塞尺；
为保证测量的准确性，塞尺数量一般不超过3片；如 果超过3片，通常就要加测量修正值。一般每增加一 片加0.01mm的修正值。在组合使用时，应将薄的塞 尺片夹在厚的中间，以保护薄片。
塞尺应塞入一定深度，手感有一定阻力又不至 卡死为宜。当塞尺片上的刻值看不清或塞尺片数较 多时，可用千分尺测量塞尺厚度。塞尺用完后应擦 干净，并抹上机油进行防锈保养。
四、塞尺
1. 塞尺的功能 塞尺又称厚薄规，它由一组不同厚度的钢片重叠，并将一
端松铆在一起而成，每片上都刻有自身的厚度值。在热力设备 检修中，常用来检测固定件与转动件之间的间隙（如汽封间隙、 油挡间隙），检查配合面之间的接触程度（如汽缸、轴承箱中 分面）。
塞尺测量精度0.01mm，最小测量精度为0.02mm。 单片塞尺厚度一般为为0.02mm、0.03mm、0.04mm、0.05mm、 0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、0.15mm、0.20mm、 0.25mm、0.30mm、0.35mm、0.40mm、0.45mm、0.50mm、0.75mm、 1.00mm。
2. 合象水平的使用及注意事项
使用合象水平仪时，通常是将水平仪的微调旋钮位于右手侧。
把水平仪轻轻地放在被测面上。若要移动水平仪时，则只能 拿起在放下，不许拖动，也不要在原位转到水平仪，以免磨 伤水平仪底面。
观看水平仪的格值时，视线要垂直于水平仪上面。第一次读 数后，将水平仪在原位（用记号笔划上端线）掉转180°再 读一次，其水平情况取两次读数的平均值，这样即可消除水 平仪自身的误差。
2.塞尺的使用 根据被测间隙的大小，选择适当厚度的塞尺；
为保证测量的准确性，塞尺数量一般不超过3片；如 果超过3片，通常就要加测量修正值。一般每增加一 片加0.01mm的修正值。在组合使用时，应将薄的塞 尺片夹在厚的中间，以保护薄片。
塞尺应塞入一定深度，手感有一定阻力又不至 卡死为宜。当塞尺片上的刻值看不清或塞尺片数较 多时，可用千分尺测量塞尺厚度。塞尺用完后应擦 干净，并抹上机油进行防锈保养。
四、塞尺
1. 塞尺的功能 塞尺又称厚薄规，它由一组不同厚度的钢片重叠，并将一
端松铆在一起而成，每片上都刻有自身的厚度值。在热力设备 检修中，常用来检测固定件与转动件之间的间隙（如汽封间隙、 油挡间隙），检查配合面之间的接触程度（如汽缸、轴承箱中 分面）。
塞尺测量精度0.01mm，最小测量精度为0.02mm。 单片塞尺厚度一般为为0.02mm、0.03mm、0.04mm、0.05mm、 0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、0.15mm、0.20mm、 0.25mm、0.30mm、0.35mm、0.40mm、0.45mm、0.50mm、0.75mm、 1.00mm。
2. 合象水平的使用及注意事项
使用合象水平仪时，通常是将水平仪的微调旋钮位于右手侧。
几种常用量具工作原理及使用方法
游标卡尺是工业上常用的测量长度的仪器，它由尺身及 能在尺身上滑动的游标组成，如图一所示。若从背面看，游标是 一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游 标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上 的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的 宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
应使两个量爪刚好接触零件表面。如果测量时压力过大，不
但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形
，使测量的尺寸不准确（外尺寸小于实际尺寸，内尺寸大于
实际尺寸）。
几种常用量具的工作原理和使用方 法
⑤ 用三用卡尺测量深度时,卡尺的深度尺应垂直放好,不
要前后左右倾斜,卡尺端面应与被测零件的顶面贴合, 测深尺应与被测底面接触。
几种常用量具的工作原理 和使用方法
几种常用量具的工作原理和使用方 法
（一）、钢直尺、塞尺
1、钢直尺
钢直尺是最简单的长度量具，它的长度有 150，300，500 和 1000 mm 四种规格。
钢直尺用于测量零件的长度尺寸，它的测量结果不太准确。这是 由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm， 所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为 1mm，比1mm 小的数值，只能估读而得。钢直尺直接去测量零件的 直径尺寸(轴径或孔径)，则测量精度更差。
1一尺身；2一上量爪；3一尺框；4一紧固螺钉；5一微 动装置；6一主尺；7一微动螺母；8一游标；9—下量爪
几种常用量具的工作原理和使用方 法
现有游标卡尺采用无视差结构，使游标刻线与主尺刻线处在 同一平面上，消除了在读数时因视线倾斜而产生的视差；为了便 于读数准确，提高了测量精度，有的卡尺装有测微表成为带表卡 尺；更有一种带有数字显示装置的游标卡尺，这种游标卡尺在零 件表面上量得尺寸时，就直接用数字显示出来，其使用极为方便。
应使两个量爪刚好接触零件表面。如果测量时压力过大，不
但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形
，使测量的尺寸不准确（外尺寸小于实际尺寸，内尺寸大于
实际尺寸）。
几种常用量具的工作原理和使用方 法
⑤ 用三用卡尺测量深度时,卡尺的深度尺应垂直放好,不
要前后左右倾斜,卡尺端面应与被测零件的顶面贴合, 测深尺应与被测底面接触。
几种常用量具的工作原理 和使用方法
几种常用量具的工作原理和使用方 法
（一）、钢直尺、塞尺
1、钢直尺
钢直尺是最简单的长度量具，它的长度有 150，300，500 和 1000 mm 四种规格。
钢直尺用于测量零件的长度尺寸，它的测量结果不太准确。这是 由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm， 所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为 1mm，比1mm 小的数值，只能估读而得。钢直尺直接去测量零件的 直径尺寸(轴径或孔径)，则测量精度更差。
1一尺身；2一上量爪；3一尺框；4一紧固螺钉；5一微 动装置；6一主尺；7一微动螺母；8一游标；9—下量爪
几种常用量具的工作原理和使用方 法
现有游标卡尺采用无视差结构，使游标刻线与主尺刻线处在 同一平面上，消除了在读数时因视线倾斜而产生的视差；为了便 于读数准确，提高了测量精度，有的卡尺装有测微表成为带表卡 尺；更有一种带有数字显示装置的游标卡尺，这种游标卡尺在零 件表面上量得尺寸时，就直接用数字显示出来，其使用极为方便。
常用量具及使用方法
常用量具及使用方法测量工具是工程师们在工作中必不可少的辅助工具，能够帮助他们精确地测量尺寸、角度和其他物理量，确保工作的准确性和质量。
下面是一些常用的量具以及它们的使用方法：1.卷尺：卷尺是最常见的测量工具之一，用于测量线段的长度。
使用时，先将卷尺的一端对准要测量的物体的一个边缘，然后将卷尺沿着物体的边缘滑动，直到另一端与物体的另一个边缘对齐。
读取卷尺上两个对齐线之间的刻度，即可得到物体的长度。
2.卡尺：卡尺是用于测量长度、宽度和深度的工具。
它通常由两个活动的腿组成，可以通过调节腿的间距来适应不同的测量需求。
使用时，将腿的一端放在要测量的物体上，然后通过调节另一端的位置，使其与物体的另一个边缘对齐。
读取卡尺上的刻度，即可得到物体的尺寸。
3.游标卡尺：游标卡尺是一种更准确的测量工具，常用于测量精密零件的尺寸。
它由一个固定刻度和一个可滑动的游标组成，游标可以通过旋转螺旋形的螺杆来调节。
使用时，将游标卡尺的两腿放在要测量的物体上，通过旋转螺旋形的螺杆，使游标尽量靠近物体的表面。
读取游标卡尺上的刻度，即可得到物体的准确尺寸。
4.角度量具：角度量具用于测量两段线段之间的角度。
常见的角度量具包括量角器和角度尺。
量角器是一个半圆形的工具，其中一个腿与一个固定的刻度相连，另一个腿可以活动。
使用时，将量角器的一个腿放在两段线段的交点上，打开另一个腿，直到它与两段线段的一条相重合。
读取量角器上的刻度，即可得到两段线段的夹角。
角度尺则是一个固定的角度，通常用于测量直角或其他特定的角度。
5.深度规：深度规是用于测量孔的深度的工具。
它通常由一个带有刻度的杆和一个可调节的止动环组成。
使用时，将深度规的杆插入孔中，然后通过调节止动环的位置，使其与孔的底部对齐。
读取深度规上的刻度，即可得到孔的深度。
6.卡规：卡规是用于测量外径、内径和间距的工具。
它由两个可调节的腿组成，可通过调节腿的间距适应不同的测量需求。
使用时，将卡规的两腿放在要测量的物体上，通过调节腿的位置，使其与物体的边缘对齐。
常用量具及其使用方法
使用游标卡尺测量零件尺寸时，必须注意 下列几点：
使用游标卡尺测量零件尺寸时，必须注意 下列几点：
图2-6 测量外尺寸时正确与错误的位置
使用游标卡尺测量零件尺寸时，必须注意 下列几点：
测量沟槽时，应当用量爪的平面测量刃进行测量， 尽量避免用端部测量刃和刀口形量爪去测量外尺寸。 而对于圆弧形沟槽尺寸，则应当用刃口形量爪进行 测量，不应当用平面形测量刃进行测量，如2-7所示。
图 2-2 游标卡尺的结构型式之二 1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置； 6一主尺；7一微动螺母；8一游标；9—下量爪
1 游标卡尺有三种结构型式
(3)测量范围为0～200mm和0～300mm的游标卡 尺，也可制成只带有内外测量面的下量爪的型式， 如图2-3。而测量范围大于300mm的游标卡尺， 只制成这种仅带有下量爪的型式。
1 测量前应把卡尺揩干净，检查卡尺的两个 测量面和测量刃口是否平直无损，把两个量 爪紧密贴合时，应无明显的间隙，同时游标 和主尺的零位刻线要相互对准。这个过程称 为校对游标卡尺的零位。 2 移动尺框时，活动要自如，不应有过松或 过紧，更不能有晃动现象。用固定螺钉固定 尺框时，卡尺的读数不应有所改变。在移动 尺框时，不要忘记松开固定螺钉，亦不宜过
2 游标读数值为0.05mm的游标卡 尺 1mm，当两爪合并时， 图2-5 (c)所示，主尺每小格
游标上的20格刚好等于主尺的39mm，则 游标每格间距=39mm÷20=1.95mm 主尺2格间距与游标1格间距相差=2-1.95=0.05(mm) 0.05mm即为此种游标卡尺的最小读数值。同理， 也有用游标上的20格刚好等于主尺上的19mm，其 读数原理不变。 在图2―5(d)中，游标零线在32mm与33mm之间， 游标上的第11格刻线与主尺刻线对准。所以，被测 尺寸的整数部分为32mm，小数部分为 11×0.05=0.55(mm)，被测尺寸为 32+0.55=32.55(mm)。
常用量具使用方法
常用量具使用方法常用量具是指用于测量长度、角度、重量、温度、电压等物理量的工具。
它们在各行各业都有广泛的应用，尤其在制造业和工艺领域是不可或缺的工具。
以下是一些常用量具的使用方法：1.卷尺卷尺是一种测量线性长度的工具，通常用于测量长距离和大物品。
使用卷尺时，首先将卷尺拉直，对准要测量的起点，然后将卷尺紧贴测量对象的表面，恰好与其接触。
在读数时，注意卷尺上的刻度，并将其与起点对齐。
2.游标卡尺游标卡尺是一种用于测量线性长度的精密工具，常用于机械加工、制造以及精密测量领域。
使用游标卡尺时，首先将卡尺的活动脚放置在需要测量的物体上，固定脚放在物体的另一边。
然后通过移动游标，使其与物体接触，并读取游标上的刻度，从而得出测量结果。
3.卷曲卡尺卷曲卡尺主要用于测量圆形或曲线表面的直径、圆周、内径等。
使用卷曲卡尺时，将卡尺固定在测量对象上，将其压紧并调整到与测量对象的曲线相吻合。
然后读取卷曲卡尺上的刻度，得到测量结果。
4.力计（测力计）力计是一种用于测量力的工具，广泛应用于物理实验、机械设计和制造等领域。
使用力计时，将力计安装在需要测量力的位置上，并施加作用力。
通过读取力计上的指示盘或数字显示屏上的数值，即可得到测量结果。
5.温度计温度计是用于测量温度的工具，常用于实验室、医疗、生产及家庭。
使用温度计时，将温度计的测量部分放置在需要测量的物体或环境中，并等待一段时间，直到指示器稳定。
然后读取温度计上刻度或数字显示屏上的数值，即可得到测量结果。
6.衡器（天平）衡器是一种用于测量重量的工具，常用于实验室、工业和商业等领域。
使用衡器时，首先将需要测量的物品放置在衡器的盘中，并等待衡器达到平衡状态。
然后读取衡器上的指针或数字显示屏上的数值，即可得到测量结果。
7.电压表电压表是一种用于测量电压的工具，常用于电工、电子和自动化领域。
使用电压表时，将表笔分别插入测量对象的正负端子，注意与电路连接正确。
然后读取电压表上的刻度或数字显示屏上的数值，即可得到测量结果。

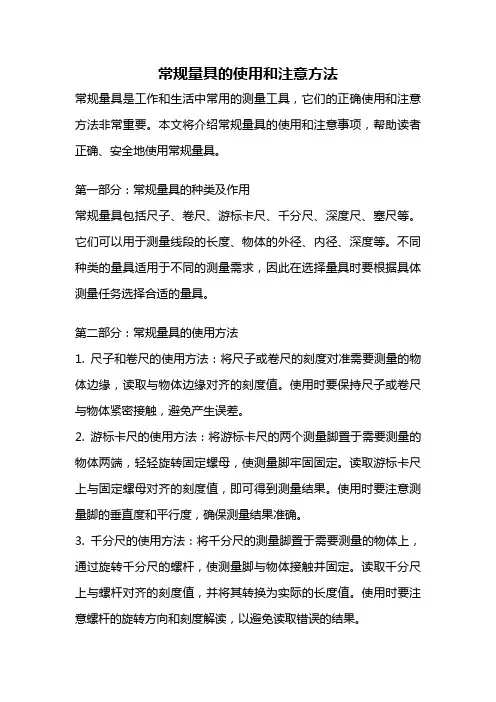

常规量具的使用和注意方法
常规量具的使用和注意方法常规量具是工作和生活中常用的测量工具，它们的正确使用和注意方法非常重要。
本文将介绍常规量具的使用和注意事项，帮助读者正确、安全地使用常规量具。
第一部分：常规量具的种类及作用常规量具包括尺子、卷尺、游标卡尺、千分尺、深度尺、塞尺等。
它们可以用于测量线段的长度、物体的外径、内径、深度等。
不同种类的量具适用于不同的测量需求，因此在选择量具时要根据具体测量任务选择合适的量具。
第二部分：常规量具的使用方法1. 尺子和卷尺的使用方法：将尺子或卷尺的刻度对准需要测量的物体边缘，读取与物体边缘对齐的刻度值。
使用时要保持尺子或卷尺与物体紧密接触，避免产生误差。
2. 游标卡尺的使用方法：将游标卡尺的两个测量脚置于需要测量的物体两端，轻轻旋转固定螺母，使测量脚牢固固定。
读取游标卡尺上与固定螺母对齐的刻度值，即可得到测量结果。
使用时要注意测量脚的垂直度和平行度，确保测量结果准确。
3. 千分尺的使用方法：将千分尺的测量脚置于需要测量的物体上，通过旋转千分尺的螺杆，使测量脚与物体接触并固定。
读取千分尺上与螺杆对齐的刻度值，并将其转换为实际的长度值。
使用时要注意螺杆的旋转方向和刻度解读，以避免读取错误的结果。
4. 深度尺的使用方法：将深度尺的测量脚置于需要测量的孔洞或凹槽中，通过旋转深度尺的螺杆，使测量脚与孔底或凹槽底面接触并固定。
读取深度尺上与螺杆对齐的刻度值，并将其转换为实际的深度值。
使用时要注意螺杆的旋转方向和刻度解读，以避免读取错误的结果。
5. 塞尺的使用方法：将塞尺的测量脚置于需要测量的孔洞或凸起上，通过旋转塞尺的螺杆，使测量脚与孔壁或凸起接触并固定。
读取塞尺上与螺杆对齐的刻度值，并将其转换为实际的尺寸值。
使用时要注意螺杆的旋转方向和刻度解读，以避免读取错误的结果。
第三部分：常规量具的注意事项1. 使用前要检查量具的精度和完好性，确保量具没有损坏或变形。
2. 使用时要保持量具和被测物体的清洁，避免杂质对测量结果的影响。
常用量具及使用方法
常用量具及使用方法量具是用来测量物体尺寸、长度、角度、形状等物理量的工具。
在各行各业中，常常需要使用量具来进行精确的测量和检测。
下面是一些常用的量具及其使用方法的介绍。
1.卷尺尺：卷尺尺是一种常用的线性测量工具，一般由带有尺度刻度的卷尺和一个测量头组成。
使用时，将卷尺头对准测量目标，拉出卷尺直至与目标边缘接触，然后读取卷尺上的刻度值即可。
2.游标卡尺：游标卡尺是一种高精度的线性测量工具，常用于测量外径、内径和深度等尺寸。
使用时，将游标卡尺对准测量目标，用外固定爪和内动爪夹住目标，然后读取游标上的刻度值，即可得到测量结果。
3.表尺：表尺是一种直尺形状的量具，通常有两面刻度，一面是毫米刻度，另一面是英寸刻度。
使用时，将表尺对准需要测量的物体，将表尺的零点与物体的边缘对齐，然后读取表尺上的刻度值即可。
4.折尺：折尺是一种可折叠的直尺，常用于测量曲线和不规则形状物体。
使用时，将折尺的角度与曲线或不规则形状贴合，然后将折尺展开并测量展开长度，即可得到曲线或不规则形状的长度。
5.量规：量规是一种用于测量厚度和间距的量具，一般由两个可调节的杠杆和一个测量刻度组成。
使用时，将量规两端的杠杆张开，夹住需要测量的物体，然后读取量规上的刻度值，即可得到测量结果。
6.角度尺：角度尺是一种用于测量角度的量具，常用于工程、建筑和木工等行业。
使用时，将角度尺对准待测角度，将两条尺度线分别对准待测角的两条边，然后读取角度尺上的刻度值，即可得到测量结果。
7.钢直尺：钢直尺是一种刻度清晰、耐用的直尺，常用于测量直线和边缘。
使用时，将钢直尺对准需要测量的直线或边缘，将钢直尺的零点与目标边缘对齐，然后读取钢直尺上的刻度值，即可得到测量结果。
8.内径千分尺：内径千分尺是一种用于测量内径的高精度工具，常用于机械加工和装配中。
使用时，将内径千分尺插入待测内径，然后通过旋转卡尺套筒，使测头夹住内径，读取千分尺上的刻度值，即可得到测量结果。
以上介绍了一些常用的量具及其使用方法，准确的测量需要正确使用量具、正确读取刻度值，并进行适当的修约。
第五章 常用工具、量具
319 图5-1 虎钳的构造 a)固定式虎钳 b)回转式虎钳 1-固定部分；2-活动部分；3-钳口；4-砧座；5-导轨；6-丝杆；7-手柄；8-转座；9-底座；10-螺钉；11-小手柄 第五章 常用工具、量具第一节 常用工具的种类及使用方法一、工作台(钳台)它是钳工操作的专用案子，一般用硬质木材做成。
分一人用和多人用。
台面离地面的高度为800～900毫米，台面厚约60毫米。
虎钳装置在台面上，其高度恰好齐人的手肘。
钳台要保持清洁，各种工具、量具和工件的放置要有次序，便于工作。
二、虎钳虎钳是一种装在工作台上供夹持工件用的夹具。
常用台虎钳分固定式和回转式两种，如图5—1所示。
其大小是以钳口的长度来表示的，常用的有100毫米、127毫米、150毫米三种规格。
回转式台虎钳最常见，它的基本构造如图5—1(b)所示。
主体是铸铁制成的，分固定部分和活动部分。
固定部分l 用螺钉固定在工作台上，活动部分2经导轨5滑动配合于固定部分。
在固定部分和滑动部分上端咬口处镶有淬硬的钳口3。
固定部分有一砧座4，6是丝杆与内部一个螺母配合，它正反转动时带动活动部分2前后移动，7是丝杆转动加力手柄，8是固定部分的转座，9是固定部分的底座，10是转座的松紧螺钉，11是松紧小手柄。
三、钻床钻床是常用的钻孔工具，有台式钻床、立式钻床和摇臂钻床三种。
1、台式钻床 立式钻床的组成如图5—2(a)所示。
台式钻床是一种小型钻床，是装配和修理工作中常用的设备。
它大都安装在钳台上，一般可以钻12毫米以内的孔。
有的台式钻床的最大钻孔直径为20毫米。
台钻构造简单，操作容易，调整方便，适用于单件和小批量生产。
台钻的钻削过程，是由电动机、塔轮、三角皮带的传动使之变换速度，带动钻头旋转，拨动手柄使钻头向下运动，完成钻削工作。
2．立式钻床 立式钻床的组成如图5—2(b)所示。
立式钻床最大钻孔直径有25、35、40、50毫米几种，适用于钻削中型工件。
它有自动进刀机构，可采用较大的切削量，生产效率较高，并能得到较高的力口工精度。

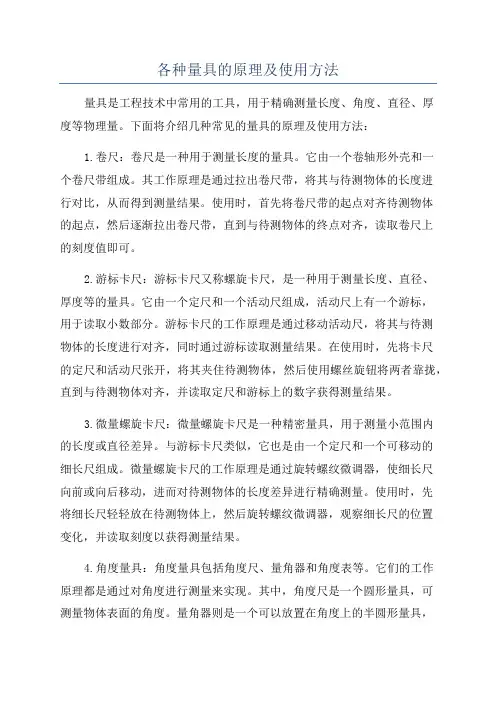

各种量具的原理及使用方法
各种量具的原理及使用方法量具是工程技术中常用的工具，用于精确测量长度、角度、直径、厚度等物理量。
下面将介绍几种常见的量具的原理及使用方法：1.卷尺：卷尺是一种用于测量长度的量具。
它由一个卷轴形外壳和一个卷尺带组成。
其工作原理是通过拉出卷尺带，将其与待测物体的长度进行对比，从而得到测量结果。
使用时，首先将卷尺带的起点对齐待测物体的起点，然后逐渐拉出卷尺带，直到与待测物体的终点对齐，读取卷尺上的刻度值即可。
2.游标卡尺：游标卡尺又称螺旋卡尺，是一种用于测量长度、直径、厚度等的量具。
它由一个定尺和一个活动尺组成，活动尺上有一个游标，用于读取小数部分。
游标卡尺的工作原理是通过移动活动尺，将其与待测物体的长度进行对齐，同时通过游标读取测量结果。
在使用时，先将卡尺的定尺和活动尺张开，将其夹住待测物体，然后使用螺丝旋钮将两者靠拢，直到与待测物体对齐，并读取定尺和游标上的数字获得测量结果。
3.微量螺旋卡尺：微量螺旋卡尺是一种精密量具，用于测量小范围内的长度或直径差异。
与游标卡尺类似，它也是由一个定尺和一个可移动的细长尺组成。
微量螺旋卡尺的工作原理是通过旋转螺纹微调器，使细长尺向前或向后移动，进而对待测物体的长度差异进行精确测量。
使用时，先将细长尺轻轻放在待测物体上，然后旋转螺纹微调器，观察细长尺的位置变化，并读取刻度以获得测量结果。
4.角度量具：角度量具包括角度尺、量角器和角度表等。
它们的工作原理都是通过对角度进行测量来实现。
其中，角度尺是一个圆形量具，可测量物体表面的角度。
量角器则是一个可以放置在角度上的半圆形量具，通过读取量角器上的刻度，得到角度值。
而角度表则是由一个底座和一个指针组成，其指针会在测量角度时偏转，通过读取指针指向的刻度，确定角度值。
以上是几种常见的量具的原理及使用方法。
了解并掌握这些量具的工作原理对于精确测量是十分重要的。
此外，在使用这些量具时，应注意避免外力干扰、保持仪器的清洁和准确校准，以确保测量结果的准确性。
量具使用(一百分表、千分尺、游标卡尺)
三、百分表的使用
杠杆式百分表的结构
本公司此种不表的量程较小（1.2mm）使用时注意，防止超程损 坏。压下刻度为0.4mm即可
三、百分表的使用
2、使用方法及读数
（1）百分表的读数
带有测头的测量杆，对刻度圆盘进行平 行直线运动，并把直线运动转变为回转 运动传送到长针上，此长针会把测杆的 运动量显示到圆型表盘上。
铝材铜材有色金属4—6%； 铁材等黑色金属5—8%； 2、铣床： 铝材铜材有色金属6—8%； 铁材等黑色金属7—9%； 常用的仪器：
量杯、搅拌用圆棒、浓度检测仪
注意事项： 配比过程中要使切削液完全混合均匀， 切不可直接把切削油直接到入机台！
注意：因为卡尺的精度到0.02
所以在读卡尺的时候要精确到
小数点后两位！
量具的使用
二、千分尺类：
主要精密测量外径、内径、深度、螺纹中径等。
1、结构
尺架
测微螺杆 测砧
固定套管
微分筒
测力装置
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
2、使用方法及读数 （1）使用方法 A、根据要求选择适当量程的千分尺。 B、清洁千分尺的尺身和测砧。 C、把千分尺安装于千分尺座上固定好然后校对零线。 D、将被测件放到两工作面之间，调微分筒，使工作面快接
D、测量圆柱形产品时， 测杆轴线与产品直径 方向一致。
量具的使用
三、百分表的使用
（3）杠杆百分表的读数及使用方法
A、杠杆百分表的分度值为0.01mm，测量范围不 大于1mm，它的表盘是对称刻度的。
B、测量面和测头，使用时须在水平状态，在特 殊情况下，也应该在25度以下。
C、使用前，应检查球形测头，如果球形测头已 被磨出平面，不应再继续使用。
各种量具的使用方法
各种量具的使用方法一、卷尺的使用方法卷尺是一种测量长度的工具，常用于日常生活和工作中。
使用卷尺时，首先将卷尺放置在需要测量的物体上，然后拉出卷尺上的刻度直到与物体的一端对齐。
读取与物体另一端对齐的刻度值，这个值即为物体的长度。
二、游标卡尺的使用方法游标卡尺是一种精确测量长度的工具，常用于工程和制造行业。
使用游标卡尺时，首先将物体放置在卡尺的测量范围内，然后轻轻闭合卡尺的两个测量臂，使其夹住物体。
读取卡尺上的刻度值，这个值即为物体的长度。
三、量角器的使用方法量角器是一种测量角度的工具，常用于建筑和制图领域。
使用量角器时，首先将量角器的中心点对准角的顶点，然后调整量角器的两条尺线与角的两条边对齐。
读取量角器上的刻度值，这个值即为角的度数。
四、刻度尺的使用方法刻度尺是一种测量长度的工具，常用于制图和机械加工中。
使用刻度尺时，将刻度尺的一端对齐需要测量的物体的一端，然后读取与物体另一端对齐的刻度值，这个值即为物体的长度。
五、千分尺的使用方法千分尺是一种高精度测量长度的工具，常用于机械加工和实验室中。
使用千分尺时，将物体放置在千分尺的测量范围内，然后轻轻闭合千分尺的两个测量臂，使其夹住物体。
读取千分尺上的刻度值，这个值即为物体的长度。
六、衡量杯的使用方法衡量杯是一种测量液体容量的工具，常用于实验室和烹饪中。
使用衡量杯时，将液体倒入衡量杯中，注意液体的底部与衡量杯刻度线对齐。
读取衡量杯上的刻度值，这个值即为液体的容量。
七、体温计的使用方法体温计是一种测量体温的工具，常用于医疗和家庭保健中。
使用体温计时，将温度计的尖端放置在需要测量的位置，如口腔下舌根或腋下。
等待一段时间后，读取体温计上的刻度值，这个值即为体温。
八、电子秤的使用方法电子秤是一种测量物体重量的工具，常用于商业和家庭中。
使用电子秤时，将物体放置在称台上，等待电子秤显示物体的重量。
读取电子秤上的数字显示，这个值即为物体的重量。
九、电压表的使用方法电压表是一种测量电压的工具，常用于电路检测和电子维修中。
常用量具使用方法
常用量具使用方法量具是一种用于测量和测量物理量的工具。
它们通常用于工程和科学领域的实验室和制造工业中，以确保精确和一致的测量结果。
常用的量具包括卷尺、游标卡尺、螺纹规、千分尺等。
以下是一些常用量具的使用方法的简要介绍。
1.卷尺卷尺是一种测量直线距离的工具。
它通常具有一个带有刻度的可卷起的钢带。
使用卷尺的方法是：将钢带拉直，紧贴物体的表面，然后阅读刻度线上与钢带相对应的数值。
2.游标卡尺游标卡尺是一种可以更精确测量长度的工具。
它由一个固定的下部和一个可滑动的上部组成，上部有一个游标来指示测量值。
使用游标卡尺的方法是：将下部端子放在物体的一端，并逐渐滑动上部直到与物体的另一端接触，读取游标指示的数值。
3.螺纹规螺纹规是一种用于测量螺纹的工具。
它通常具有一组内外测量爪，用于确定螺纹的直径和螺距。
使用螺纹规的方法是：将爪置于螺纹上，并逐渐旋转螺纹规，直到爪与螺纹匹配为止。
然后读取刻度线上与爪对齐的数值。
4.千分尺千分尺是一种高精度测量长度的工具。
它通常由一个用于移动量程的主尺和一个用于精细调整的滚动轮组成。
使用千分尺的方法是：将尺的测量面放在物体上，并使用滚动轮将测量面轻轻推入物体，直到感觉到轻微阻力。
然后读取主尺上与滚动轮对齐的数值。
5.表示量具表示量具是一种用于测量较小物体尺寸的工具。
它们通常由两个或多个可移动的爪组成，可以确定物体的直径、厚度或间隙。
使用这些量具的方法是：将爪置于被测量物体的两个端点，然后读取刻度线上与爪对齐的数值。
除了以上几种常用量具外，还有一些其他的量具，如角度尺、深度尺、测量卡、塞规、圆柱规等。
每种量具都有不同的测量方法和使用技巧。
在使用量具时-使用前，请确保量具的刻度和刻度线清晰可读，并进行必要的清洁和校准。
-谨慎操作，确保量具没有磨损或损坏，并且正确使用正确的量具进行测量。
-尽可能避免量具的超过其额定测量范围，以免引起不准确的测量结果。
-对于需要测量的物体，请始终使用平稳且有稳定的测量环境，以确保准确和一致的测量结果。
常用量具的使用方法
常用量具的使用方法在日常生活和工作中，我们经常会用到各种量具来测量长度、重量、体积等。
正确的使用量具不仅可以提高工作效率，还可以保证测量结果的准确性。
下面将介绍一些常用量具的使用方法。
1. 尺子。
尺子是用来测量长度的常用工具，通常有软尺和硬尺两种。
在使用软尺时，要注意将其拉直，然后将其贴紧测量物体，从刻度上读取长度。
而硬尺则需要将其放置在需要测量的物体上，再用眼睛对准刻度线来读取长度。
使用尺子时，要注意保持水平，避免读取错误的长度。
2. 称重器。
称重器是用来测量物体重量的工具，常见的有电子秤和机械秤。
在使用称重器时，首先要将其放置在平稳的地面上，等待其显示数值稳定后再进行测量。
在称重时，要注意将物体放置在秤盘的中央位置，避免因为重心不稳导致的测量误差。
3. 游标卡尺。
游标卡尺是一种用来测量长度和直径的精密量具，通常用于工程测量和精密加工中。
在使用游标卡尺时，要轻轻地将其滑动到需要测量的位置，然后读取刻度线上的数值。
在测量直径时，要注意将游标卡尺的两只测头放置在物体的两端，确保测量结果的准确性。
4. 量筒。
量筒是一种用来测量液体体积的量具，常见的有塑料量筒和玻璃量筒。
在使用量筒时，要将其放置在水平的台面上，然后将液体倒入量筒中，等待液面稳定后再读取体积数值。
在读取体积时，要将眼睛与液面平行，避免视角误差导致的读数不准确。
5. 温度计。
温度计是用来测量温度的工具，常见的有水银温度计和电子温度计。
在使用温度计时，要将其放置在需要测量的位置，等待数值稳定后再进行读取。
在读取温度时，要注意将眼睛与刻度线平行，避免视角误差导致的读数不准确。
总结。
正确的使用量具可以保证测量结果的准确性，提高工作效率。
在使用量具时，要注意保持量具的整洁和完好，避免因为损坏或脏污导致的测量误差。
同时，也要注意避免将量具暴露在高温、潮湿或腐蚀性环境中，以免影响其使用寿命和准确性。
希望以上介绍的常用量具的使用方法能够对大家有所帮助。
常用量具的使用方法
常用量具的使用方法一、游标卡尺：普通游标卡尺数显卡尺游标卡尺游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。
假设从反面看，游标是一个整体。
游标与尺身之间有一弹簧片〔图中未能画出〕，利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2.3-2。
当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0〞线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进展测量：如没有对齐那么要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差〔这件规定方法与数轴的规定一致，原点以右为正，原点以左为负〕。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径〔或内径〕的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图2.3-3所示。
(一)游标卡尺的正确使用方法：使用带有标识得的量具1、使用前，应对零值正确性进展检查。
常用量具介绍和使用方法
常用量具介绍和使用方法常用量具是工程师、技术人员和制造商在日常工作中经常使用的工具。
它们可以帮助我们测量和检查各种物体的尺寸、形状和性能。
本文将介绍几种常用量具的类型、特点和使用方法。
一、卡尺卡尺是一种常见的测量工具，它可以用来测量长度、宽度和深度。
卡尺通常由一对可移动的腿组成，腿上有刻度，用于读取测量结果。
使用卡尺时，我们可以将腿放在被测量物体的两个端点上，然后读取刻度上的值，即可得到物体的尺寸。
卡尺有不同的类型，包括普通卡尺、游标卡尺和数字卡尺等。
二、千分尺千分尺是一种用于测量非常小的尺寸的工具。
它通常具有一个可移动的尺针，可以通过旋转一个螺旋装置来使尺针移动。
千分尺的刻度非常细，通常可以测量到0.001毫米的精度。
使用千分尺时，我们可以将尺针放在被测量物体上，然后通过读取刻度上的值来得到尺寸。
三、游标卡尺游标卡尺是一种用于测量非常小的尺寸的工具，它通常由一个固定的尺腿和一个可移动的尺腿组成。
游标卡尺的可移动尺腿上有一个游标，用于读取测量结果。
使用游标卡尺时，我们可以将可移动尺腿放在被测量物体的两个端点上，然后通过读取游标上的值来得到尺寸。
游标卡尺通常具有更高的精度和更小的测量范围。
四、卷尺卷尺是一种用于测量线性尺寸的工具，它通常由一个可伸缩的带尺和一个卷轴组成。
卷尺的带尺上有刻度，用于读取测量结果。
使用卷尺时，我们可以将带尺放在被测量物体上，然后通过读取刻度上的值来得到尺寸。
卷尺通常具有较大的测量范围和较低的精度。
五、量角器量角器是一种用于测量角度的工具，它通常由一个半圆形或全圆形的刻度盘和一个可旋转的尺腿组成。
量角器的刻度盘上有刻度，用于读取测量结果。
使用量角器时，我们可以将尺腿放在被测量角度的两条边上，然后通过读取刻度盘上的值来得到角度。
量角器通常具有较小的测量范围和较低的精度。
六、厚度规厚度规是一种用于测量物体厚度的工具，它通常由两个可移动的尺腿和一个刻度盘组成。
厚度规的尺腿可以通过旋转一个螺旋装置来移动，刻度盘用于读取测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小数点后两位！
量具的使用
二、千分尺类：
主要精密测量外径、内径、深度、螺纹中径等。
１、结构
尺架
测微螺杆 测砧
固定套管
微分筒
测力装置
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
２、使用方法及读数 （１）使用方法 Ａ、根据要求选择适当量程的千分尺。 Ｂ、清洁千分尺的尺身和测砧。 Ｃ、把千分尺安装于千分尺座上固定好然后校对零线。 Ｄ、将被测件放到两工作面之间，调微分筒，使工作面
三、百分表的使用
杠杆式百分表的结构
本公司此种不表的量程较小（1.2mm）使用时注意，防止超程损 坏。压下刻度为0.4mm即可
三、百分表的使用
２、使用方法及读数
（１）百分表的读数
带有测头的测量杆，对刻度圆盘进行平行直线运 动，并把直线运动转变为回转运动传送到长针上， 此长针会把测杆的运动量显示到圆型表盘上。
Ｄ、杠杆百分表测杆能在正反方向上进行工作。根据测 量方向的要求，应把换向器３０搬到需要的位置上。
Ｅ、搬运测杆，可使测杆相对杠杆百分表壳体转动一个 角度。根据测量需要，应搬运测杆，使测量杆的轴线 与被测零件尺寸变化方向垂直。
量具的使用
三、百分表的使用
量具的使用
四、高度规的使用
主轴
１、结构（图１－１）
则整个被测值＝整数值＋小数值：
Ａ、０．５＋微分筒数（下刻线出现）
现）
Ｂ、微分筒上读数（下刻线未出
量具的使用
二、千分尺的使用
如右图所示：读套筒上侧刻度为３，下刻度在３之后，也就是说 ３＋０．５＝３．５，然后读套管刻度与２５对齐，就是２５×０．０１＝０．２５， 全部加起来就是３．７５。
量具的使用
二、千分尺的使用
目 的:
量具
1、明确量具的分类 2、掌握几种常用量具的用法 3、会选择合适的量具测量工件
重 点:
掌握几种常用量具的用法
教 程:
量具的分类及使用
一、卡尺类： 主要测量外径、内径、长度、深度、槽深（宽）和台阶。 ①游标卡尺：读数有0.1、0.05和0.02mm三种，现已有深度
游标卡尺，度游标卡尺，齿厚游标卡尺等。 ②带表卡尺：读数值分为0.02和0.01mm两种，集中主尺和表
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
（４）深度千分尺
三、百分表（千分表）：
用于找正工件，校正主轴中心 和刀塔夹具等平行度
1、分类及结构: ①钟表式：需表座配合使用 ②杠杆式：需杠杆配合使用 ③内径百分表：测量内孔径尺寸（需配合千分尺使用）
量具的使用
钟表式百分表的结构
三、百分表的使用
此种表的量程大，使用时先下压1mm左右
[例]刻度读法（实际测量时读到小数点后
两位即可）
量具的使用
3、千分尺分类 二、千分尺的使用
（１）外径千分尺
尺架
测微螺杆 测砧
固定套管
微分筒
测力装置
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
（２）内径千分尺
量具的使用
二、千分尺的使用
（３）尖头千分尺
尺架
测砧
测微螺杆 固定套管 微分筒 测力装置
游标的读数＝游标读数值Ｘ游标对齐刻线的顺序数游标卡 尺读数时可分三步：
Ａ、先读整数 看游标零线的左边，尺身上最靠近的一条 刻线的数值，读出被测尺寸的整数部分；
Ｂ、再读小数 看游标零线的右边，数出游标第几条刻线 与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游 标读数值乘其对齐刻线的顺序数）；
Ｃ、得出被测尺寸 把上面两次读数的整数部分和小数部 分相加，就是卡尺的所测尺寸。
长针的一回转等于测杆的１ｍｍ，长指针可以读到 ０．０１ｍｍ。刻度盘上的转数指针，以长针的一回旋
（１ｍｍ）为一个刻度。
量具的使用
三、百分表的使用
具Байду номын сангаас读数方式如下：
Ａ、盘式指示器的指针随量轴的移 动而改变，因此测定只需读指针 所指的刻度，右图为测量段的高 度例图，首先将测头端子接触到 下段，把指针调到“０”位置， 然后把测头调到上段，读指针所 指示的刻度即可。
铝材铜材有色金属4—6%； 铁材等黑色金属5—8%； 2、铣床： 铝材铜材有色金属6—8%； 铁材等黑色金属7—9%； 常用的仪器：
量杯、搅拌用圆棒、浓度检测仪
注意事项： 配比过程中要使切削液完全混合均匀， 切不可直接把切削油直接到入机台！
深圳市拟基多友精密仪器有限公司
网址： 电话：0755-61568853 电话：0755-61568850 传真：0755-61568855 地址：广东省深圳市宝安区龙华镇 友观西路135号四楼
量具的使用
四、高度规的使用
（３）注意事项 Ａ、划线器与水平方向成大约３－５度角保证划线器的爪
部接触工件 Ｂ、划线器和夹子之间不能有松动。 Ｃ、移动时不能握住主轴部。 Ｄ、底座基准面或划线器爪部有伤痕时，立即进行补
修，但必须要委托补修专门店。（严禁外行人补修）
五、其它
①螺纹规：综合测量螺纹工具，要通规止规配合测量。 其中：环规—测量外螺纹用， 栓规—测量内螺纹用
快接触到被测件后，调测力装置，直到听到三声“咔、 咔、咔”时停止。
量具的使用
二、千分尺的使用
（２）读数方法
读数被测值的整数部分要主刻度上读（以微分筒 （辅刻度）端面所处在主刻度的上刻线位置来确 定），小数部分在微分筒和固定套管（主刻度） 的下刻线上读。（当下刻线出现时，小数值＝０．５＋ 微分筒上读数，当下读数，当下刻线未出现时， 小数值＝微分筒上读数。
切削液的配比
浓度配比的有关公式：
C V油 V油
当切削液浓度较低时约等式成立
V 油V水 V水
说明水的体积（升）与质量（公斤）可以认为是1：1关系
即 1升=1公斤
例题1：在20公斤水中加入1升切削油，求充
分混合后溶液的浓度。
解：由公式
C
V油 V 油V水
V油 V水
可以得到 C=1/（1+20）=4.7%≈1/20=5%
量具的使用
一、游标卡尺的使用
量具的使用
一、游标卡尺的使用
而比１ｍｍ小的小数部分则是借助游标读出来的（图中●所 指刻线，为０．７ｍｍ），二者之和被测尺寸是３０．７ｍｍ，这是游 标测量器具的共同特点。由此可见，游标卡尺的读数，关键 在于小数部分的读数。
量具的使用
一、游标卡尺的使用
游标的小数部分读数方法是首先看游标的哪一条线与 尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数 值，就得出游标的读数，即：
一、游标卡尺的使用
（２）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量 爪，可测内外尺寸（图１－２）。
刀口外测量爪
紧固螺钉
尺身
尺框
游标 微动装置
内外测量爪
图1-2
量具的使用 一、游标卡尺的使用
（３）三用卡尺的内量爪带刀口 形 ，用于测量内尺寸；外量 爪带平面和刀口形的测量面， 用于测量外尺寸；尺身背面带 有深度尺，用于测量深度和高 度（图１－３）。
盘读数。 ③电子数显卡尺：读数值0.01mm（或可公英制切换），电子
液晶读数。 ④内槽径卡尺：测量内槽直径，多数为数显读数。 ⑤内槽宽卡尺：测量内槽宽度，多数为数显读数。 ⑥角度游标卡尺：测量外部角度
量具的使用
一、游标卡尺的使用
１、游标卡尺
利用游标原理对两测量面相对移动分隔的 距离进行读数的测量器具。游标卡尺（简 称卡尺）。
公司的高度规多 为数显的方式
百分表 划线规
底座
锁紧装置
Mitutoyo 0 0 0 mm 0 0 0 mm
计数器
量具的使用
四、高度规的使用
２、使用方法及读数 （１）使用方法
Ａ、用酒精清洗测量表头，按点检项目逐个点检百 分表；
Ｂ、将数显表与高度规相配合，即安装于高度规的 测量脚上；
根据测量需要，下降高度规测量脚，使表头与平 台相接触，高度规数字归“０”，然后上升测量脚， 使表头与被测物相接触，高度规的读数即为测量数。
②塞规：测量内孔用，通端止端配合测量 ③高度规/深度规 ④样板、塞尺、寻边器等
主轴平行度的找正
在实际加工过程中，由于机床的主轴与导轨间有平行度偏 差，所以加工的出的工件有锥度，规定：在100mm内机床的 主轴平行度应在0.02mm内，超过次公差范围应调整机床主 轴的平行度。 主轴平行度的调整方法： 1、车削圆柱形铝棒长约100-120mm 2、量取两端直径若差值大于0.02mm则需要调整主轴锥度。 3、卸下防护罩，松开固定主轴机台的6颗螺钉，（注意松紧 以稍加力可转动为宜）用靠板螺钉紧主轴一端调整主轴锥度 平行度。若靠近卡盘外端直径大则紧尾端（左端），反之紧 右端。
在实际的加工中经常知道所需要的浓度C，水的
重量，求加入的切削油的（体积）量。
例题2：须配8%的切削液，现桶内的水为25公斤，求所须加入 切削 油的（体积）量。
解：粗略计算为V油≈25×8%=2（升） 精确计算为V油=25 ×8%/（1-0.08）=2.17（升）
在实际的配比中可采用粗略的计算方法
切削液的配比浓度要求 1、车床：
游标卡尺可以测量产品的内、外尺寸（长 度、宽度、厚度、内径和外径），孔距， 高度和深度等。
游标卡尺根据其结构可分单面卡尺、双面 卡尺、三用卡尺等。
量具的使用
一、游标卡尺的使用
（１）面卡尺带有内外量爪，可以测量内侧尺寸 和外 侧尺寸（图１－１）。
紧固螺钉
尺身
尺框
游标 微动装置
内外测量爪
图1-1
量具的使用
轴线与产品直径方向一致。
量具的使用
三、百分表的使用
（３）杠杆百分表的读数及使用方法
Ａ、杠杆百分表的分度值为０．０１ｍｍ，测量范围不大于 １ｍｍ，它的表盘是对称刻度的。
量具的使用
二、千分尺类：
主要精密测量外径、内径、深度、螺纹中径等。
１、结构
尺架
测微螺杆 测砧
固定套管
微分筒
测力装置
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
２、使用方法及读数 （１）使用方法 Ａ、根据要求选择适当量程的千分尺。 Ｂ、清洁千分尺的尺身和测砧。 Ｃ、把千分尺安装于千分尺座上固定好然后校对零线。 Ｄ、将被测件放到两工作面之间，调微分筒，使工作面
三、百分表的使用
杠杆式百分表的结构
本公司此种不表的量程较小（1.2mm）使用时注意，防止超程损 坏。压下刻度为0.4mm即可
三、百分表的使用
２、使用方法及读数
（１）百分表的读数
带有测头的测量杆，对刻度圆盘进行平行直线运 动，并把直线运动转变为回转运动传送到长针上， 此长针会把测杆的运动量显示到圆型表盘上。
Ｄ、杠杆百分表测杆能在正反方向上进行工作。根据测 量方向的要求，应把换向器３０搬到需要的位置上。
Ｅ、搬运测杆，可使测杆相对杠杆百分表壳体转动一个 角度。根据测量需要，应搬运测杆，使测量杆的轴线 与被测零件尺寸变化方向垂直。
量具的使用
三、百分表的使用
量具的使用
四、高度规的使用
主轴
１、结构（图１－１）
则整个被测值＝整数值＋小数值：
Ａ、０．５＋微分筒数（下刻线出现）
现）
Ｂ、微分筒上读数（下刻线未出
量具的使用
二、千分尺的使用
如右图所示：读套筒上侧刻度为３，下刻度在３之后，也就是说 ３＋０．５＝３．５，然后读套管刻度与２５对齐，就是２５×０．０１＝０．２５， 全部加起来就是３．７５。
量具的使用
二、千分尺的使用
目 的:
量具
1、明确量具的分类 2、掌握几种常用量具的用法 3、会选择合适的量具测量工件
重 点:
掌握几种常用量具的用法
教 程:
量具的分类及使用
一、卡尺类： 主要测量外径、内径、长度、深度、槽深（宽）和台阶。 ①游标卡尺：读数有0.1、0.05和0.02mm三种，现已有深度
游标卡尺，度游标卡尺，齿厚游标卡尺等。 ②带表卡尺：读数值分为0.02和0.01mm两种，集中主尺和表
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
（４）深度千分尺
三、百分表（千分表）：
用于找正工件，校正主轴中心 和刀塔夹具等平行度
1、分类及结构: ①钟表式：需表座配合使用 ②杠杆式：需杠杆配合使用 ③内径百分表：测量内孔径尺寸（需配合千分尺使用）
量具的使用
钟表式百分表的结构
三、百分表的使用
此种表的量程大，使用时先下压1mm左右
[例]刻度读法（实际测量时读到小数点后
两位即可）
量具的使用
3、千分尺分类 二、千分尺的使用
（１）外径千分尺
尺架
测微螺杆 测砧
固定套管
微分筒
测力装置
锁紧装置 隔热装置
量具的使用
二、千分尺的使用
（２）内径千分尺
量具的使用
二、千分尺的使用
（３）尖头千分尺
尺架
测砧
测微螺杆 固定套管 微分筒 测力装置
游标的读数＝游标读数值Ｘ游标对齐刻线的顺序数游标卡 尺读数时可分三步：
Ａ、先读整数 看游标零线的左边，尺身上最靠近的一条 刻线的数值，读出被测尺寸的整数部分；
Ｂ、再读小数 看游标零线的右边，数出游标第几条刻线 与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游 标读数值乘其对齐刻线的顺序数）；
Ｃ、得出被测尺寸 把上面两次读数的整数部分和小数部 分相加，就是卡尺的所测尺寸。
长针的一回转等于测杆的１ｍｍ，长指针可以读到 ０．０１ｍｍ。刻度盘上的转数指针，以长针的一回旋
（１ｍｍ）为一个刻度。
量具的使用
三、百分表的使用
具Байду номын сангаас读数方式如下：
Ａ、盘式指示器的指针随量轴的移 动而改变，因此测定只需读指针 所指的刻度，右图为测量段的高 度例图，首先将测头端子接触到 下段，把指针调到“０”位置， 然后把测头调到上段，读指针所 指示的刻度即可。
铝材铜材有色金属4—6%； 铁材等黑色金属5—8%； 2、铣床： 铝材铜材有色金属6—8%； 铁材等黑色金属7—9%； 常用的仪器：
量杯、搅拌用圆棒、浓度检测仪
注意事项： 配比过程中要使切削液完全混合均匀， 切不可直接把切削油直接到入机台！
深圳市拟基多友精密仪器有限公司
网址： 电话：0755-61568853 电话：0755-61568850 传真：0755-61568855 地址：广东省深圳市宝安区龙华镇 友观西路135号四楼
量具的使用
四、高度规的使用
（３）注意事项 Ａ、划线器与水平方向成大约３－５度角保证划线器的爪
部接触工件 Ｂ、划线器和夹子之间不能有松动。 Ｃ、移动时不能握住主轴部。 Ｄ、底座基准面或划线器爪部有伤痕时，立即进行补
修，但必须要委托补修专门店。（严禁外行人补修）
五、其它
①螺纹规：综合测量螺纹工具，要通规止规配合测量。 其中：环规—测量外螺纹用， 栓规—测量内螺纹用
快接触到被测件后，调测力装置，直到听到三声“咔、 咔、咔”时停止。
量具的使用
二、千分尺的使用
（２）读数方法
读数被测值的整数部分要主刻度上读（以微分筒 （辅刻度）端面所处在主刻度的上刻线位置来确 定），小数部分在微分筒和固定套管（主刻度） 的下刻线上读。（当下刻线出现时，小数值＝０．５＋ 微分筒上读数，当下读数，当下刻线未出现时， 小数值＝微分筒上读数。
切削液的配比
浓度配比的有关公式：
C V油 V油
当切削液浓度较低时约等式成立
V 油V水 V水
说明水的体积（升）与质量（公斤）可以认为是1：1关系
即 1升=1公斤
例题1：在20公斤水中加入1升切削油，求充
分混合后溶液的浓度。
解：由公式
C
V油 V 油V水
V油 V水
可以得到 C=1/（1+20）=4.7%≈1/20=5%
量具的使用
一、游标卡尺的使用
量具的使用
一、游标卡尺的使用
而比１ｍｍ小的小数部分则是借助游标读出来的（图中●所 指刻线，为０．７ｍｍ），二者之和被测尺寸是３０．７ｍｍ，这是游 标测量器具的共同特点。由此可见，游标卡尺的读数，关键 在于小数部分的读数。
量具的使用
一、游标卡尺的使用
游标的小数部分读数方法是首先看游标的哪一条线与 尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数 值，就得出游标的读数，即：
一、游标卡尺的使用
（２）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量 爪，可测内外尺寸（图１－２）。
刀口外测量爪
紧固螺钉
尺身
尺框
游标 微动装置
内外测量爪
图1-2
量具的使用 一、游标卡尺的使用
（３）三用卡尺的内量爪带刀口 形 ，用于测量内尺寸；外量 爪带平面和刀口形的测量面， 用于测量外尺寸；尺身背面带 有深度尺，用于测量深度和高 度（图１－３）。
盘读数。 ③电子数显卡尺：读数值0.01mm（或可公英制切换），电子
液晶读数。 ④内槽径卡尺：测量内槽直径，多数为数显读数。 ⑤内槽宽卡尺：测量内槽宽度，多数为数显读数。 ⑥角度游标卡尺：测量外部角度
量具的使用
一、游标卡尺的使用
１、游标卡尺
利用游标原理对两测量面相对移动分隔的 距离进行读数的测量器具。游标卡尺（简 称卡尺）。
公司的高度规多 为数显的方式
百分表 划线规
底座
锁紧装置
Mitutoyo 0 0 0 mm 0 0 0 mm
计数器
量具的使用
四、高度规的使用
２、使用方法及读数 （１）使用方法
Ａ、用酒精清洗测量表头，按点检项目逐个点检百 分表；
Ｂ、将数显表与高度规相配合，即安装于高度规的 测量脚上；
根据测量需要，下降高度规测量脚，使表头与平 台相接触，高度规数字归“０”，然后上升测量脚， 使表头与被测物相接触，高度规的读数即为测量数。
②塞规：测量内孔用，通端止端配合测量 ③高度规/深度规 ④样板、塞尺、寻边器等
主轴平行度的找正
在实际加工过程中，由于机床的主轴与导轨间有平行度偏 差，所以加工的出的工件有锥度，规定：在100mm内机床的 主轴平行度应在0.02mm内，超过次公差范围应调整机床主 轴的平行度。 主轴平行度的调整方法： 1、车削圆柱形铝棒长约100-120mm 2、量取两端直径若差值大于0.02mm则需要调整主轴锥度。 3、卸下防护罩，松开固定主轴机台的6颗螺钉，（注意松紧 以稍加力可转动为宜）用靠板螺钉紧主轴一端调整主轴锥度 平行度。若靠近卡盘外端直径大则紧尾端（左端），反之紧 右端。
在实际的加工中经常知道所需要的浓度C，水的
重量，求加入的切削油的（体积）量。
例题2：须配8%的切削液，现桶内的水为25公斤，求所须加入 切削 油的（体积）量。
解：粗略计算为V油≈25×8%=2（升） 精确计算为V油=25 ×8%/（1-0.08）=2.17（升）
在实际的配比中可采用粗略的计算方法
切削液的配比浓度要求 1、车床：
游标卡尺可以测量产品的内、外尺寸（长 度、宽度、厚度、内径和外径），孔距， 高度和深度等。
游标卡尺根据其结构可分单面卡尺、双面 卡尺、三用卡尺等。
量具的使用
一、游标卡尺的使用
（１）面卡尺带有内外量爪，可以测量内侧尺寸 和外 侧尺寸（图１－１）。
紧固螺钉
尺身
尺框
游标 微动装置
内外测量爪
图1-1
量具的使用
轴线与产品直径方向一致。
量具的使用
三、百分表的使用
（３）杠杆百分表的读数及使用方法
Ａ、杠杆百分表的分度值为０．０１ｍｍ，测量范围不大于 １ｍｍ，它的表盘是对称刻度的。
