第一章．地图的基本知识
地图的基本特性：可量测性；直观性；一览性
地图：根据一定的数学法则将地球上的自然和人文现象，使用地图语言,通过制图综合，缩小反映在平面上，反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化.
数字地图：具有确定坐标和属性特征，按特殊数学法则构成的地理现象离散数据的有序组合。
电子地图：数字地图经过可视化处理在屏幕上显示出来的地图。
地图按内容分类：普通地图、专题地图
国家基本比例尺地图:1：5千、1:1万、1：2.5万、1：5万、1：10万、1：25万、1:50万、1：100万 ,共8中比例尺的普通地图。
地图内容:数学基础、地理要素、整饰要素
地图分幅的方式：矩形分幅、经纬线分幅
地图分幅的方式 优点 缺点
矩形分幅 图幅拼接方便，个图幅面积相对平衡，方便使用图纸和印刷图廓线可避开分割重要地物 制图区域只能一次投影，变形较大
经纬线分幅 图幅有明确的地理范围；可分开多次投影，变形较小. 图廓是曲线是拼接不便;高纬度地区图幅面积变小,不利于纸张的使用和印刷.
我国基本比例尺地形图的分幅系统及各自的图幅范围
比例尺 1:100万 1:50万 1:25万 1：10万 1：5万 1：2。5万 1：1万 1：5千
图幅范围 经差 6︒ 3︒ 1︒30’ 30' 15' 7’30" 3’45” 1’52.5"
纬差 4︒ 2︒ 1︒ 20’ 10’ 5’ 2'30" 1'15”
代码 B C D E F G H
地图的成图方法:实测成图、编绘成图
计算机制图的基本过程及内容：地图设计、数据输入、数据处理、图形输出
第三章．地图投影的基本理论
一. 地图投影变形表现在哪几个方面?为什么说长度变形是主要变形?
答:(1）长度变形 面积变形 角度变形
（2）由于地图投影上各点是变形时不相同的,我们先从普通的意义上来研究某一点上变形变化的特点，再深入研究不同点上的变形变化规律,便不难掌握整个投影的变化规律。各种变形(面积、角度等）均可用长度变形来表示,因此长度变形时各种变形的基础.
第六章 地图表示方法

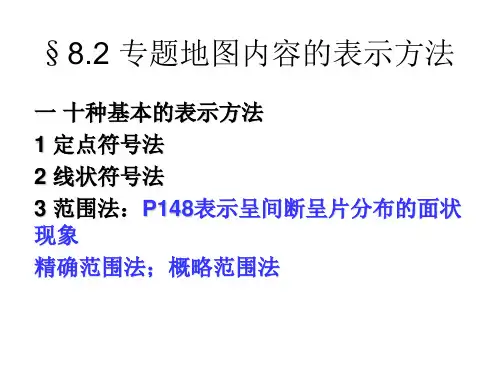

1地图的表示方法：是指地图上表达制图对象特征的基本方法。目前有个体符号法、线状符号法、运动符号法、范围法、质底法、量底法、等值线法、点值法、网格法、定点统计图表法、分区统计图表法和分区分级统计图法等12种基本表示方法。
2点状符号的二维图形可以扩展为：
（1） 分割圆 饼状或圆状的分割圆是一种常用结构的统计图放映事物总量的内部组成，用扇形表示各成分所占比例。
（2） 坐标统计图: A金字塔图表：
B三角形图标
C玫瑰图
（3） 立体符号：三位符号使点状符号产生立体感，还可以减少符号在图面上按比例所占的空间面积，常见的三位图形有：球状符号，柱状符号，轴测图符号。
3线状符号的定性表示：线状符号的表示形式包括：单线，平行双线，实线，虚线，渐平线，指向线，对称和非对称划线。
4运动状态的线性表示：动态且呈现为线状延伸的事物存在两种不同状况，一种是事物本身就表现为一维线状或带状。一种是事物本身可能不是线状，但其运动的轨迹或相互关系可概括为线状。
（1）放映移动的起止点：多数情况下起止点必须明确标注在地图的特定位置上但对于呈现面状移动的现象，只能有概略的定位。
(2)表示前进路线和方向
（3）流量：表示两点之间的疏通量
（4）流速：在普通地图中，常以带数字的箭头表示河流流速
（5）线性指标：放映运动对象的质量特征
(6)相互关系：两点间的相互关系常常以动线符号表示
走向线的其他方式：沿线用箭头首位相接，细箭头宽箭尾示意等。
5面状地理数据的定性表示：在地图上能以实际空间形态呈现的2维面状现象。其属性特征符合定名量表数据，通常以色相分量和网纹变量及其组合作为主要的显示手段
（1）定性数据的特性：
A类型图：类型图无空白区域，图斑互不重叠且类型具排他性。
B区划图：其特征也是无空白区域，图斑互不重叠且类型具排他性。它的图斑表示了专题的综合性质。

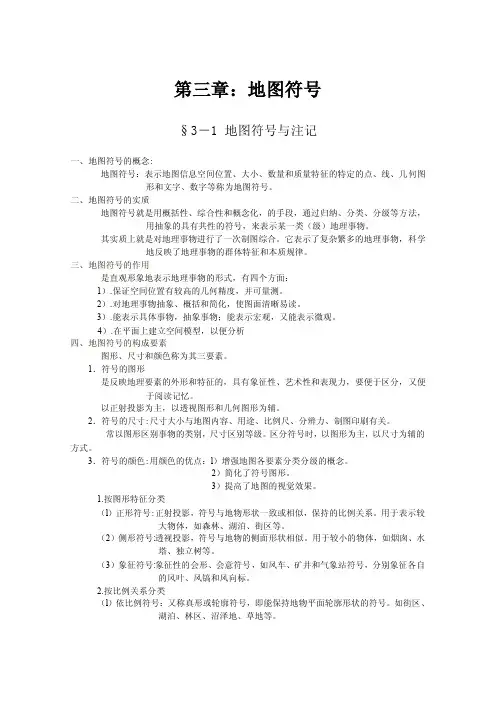

第三章：地图符号
§3－1 地图符号与注记
一、地图符号的概念:
地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图
形和文字、数字等称为地图符号。
二、地图符号的实质 地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，
用抽象的具有共性的符号，来表示某一类（级）地理事物。
其实质上就是对地理事物进行了一次制图综合。它表示了复杂繁多的地理事物，科学
地反映了地理事物的群体特征和本质规律。
三、地图符号的作用 是直观形象地表示地理事物的形式，有四个方面： 1）.保证空间位置有较高的几何精度，并可量测。
2）.对地理事物抽象、概括和简化，使图面清晰易读。
3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。
4）.在平面上建立空间模型，以便分析 四、地图符号的构成要素
图形、尺寸和颜色称为其三要素。 1．符号的图形
是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便
于阅读记忆。 以正射投影为主，以透视图形和几何图形为辅。 2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。
常以图形区别事物的类别，尺寸区别等级。区分符号时，以图形为主，以尺寸为辅的
方式。 3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。 2）简化了符号图形。
3）提高了地图的视觉效果。
1.按图形特征分类
（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。用于表示较
大物体，如森林、湖泊、街区等。 （2）侧形符号:透视投影，符号与地物的侧面形状相似。用于较小的物体，如烟囱、水
塔、独立树等。
（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自
的风叶、风镐和风向标。 2.按比例关系分类 （l）依比例符号：又称真形或轮廓符号，即能保持地物平面轮廓形状的符号。如街区、
湖泊、林区、沼泽地、草地等。 （2）不依比例符号：又称点状符号或记号性符号。无法显示其平面轮廓，按比例尺缩小后为一个小点子。只能放大表示，只表示位置、类别，不表示其实际
四)地物符号
地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的
物体，还要舍弃。为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地 物符号。
1. 符号的特点
在制定地物符号时，通常要考虑到以下几个原则和特点:
一是符号要有统一性。没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。
二是图形要形象醒目，容易识别记忆。符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。所以，地物符号在构图上力求做到三点:
①
与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；
②
与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；
③
与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。
了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。
三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。
2. 符号的分类
实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。
对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。
地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目
