专题地图内容的表示方法

专题地图内容的表示方法

人口地图
地势图
气候图
土壤图
政治行政区划图
城市地图
旅游地图
区域范围界限分为： 精确：有轮廓线
概略：用符号或文字表示，没有轮廓线。
•
6 “点值法”：反映在制图区域中呈分散 的、复杂分布现象的数量指标
多用于表示人口、动物种群的分布，农 作物分布等。
特点：反映专题要素大面积，离散现象 的分布范围、数量特征、密度差异。
分为：均匀布点法；定位布点法。 注意：点的大小和点值的确定。
（工农业总产值地图、降水量分布图）
专题要素的基本表示方法
地图上的专题内容，有十种基本的表 示方法。
1 表示点状物体定点分布的“定点符号法”
定点符号法：用以点定位的点状符号表示
呈点状分布的专题要素各方面特征的表示方法。
比率符号
符号尺寸同所代表的数
量有一定的比率关系。
非比率符号
符号尺寸同所代表的数
（原则：在最大密度区点不重叠，在最小密度区不空 缺）
7 “动线法”：表示移动现象方向、路径、 数量、质量特征
•
•
8 “定位图表法”：用图表形式反映定位于区域 某点上反映周期性现象的数量特征及变化
•
经济地图
9 “分级统计图法”：表示统计数据按照区域分 级
•
10 “分区统计图表法”：表示区划单元统计总 值

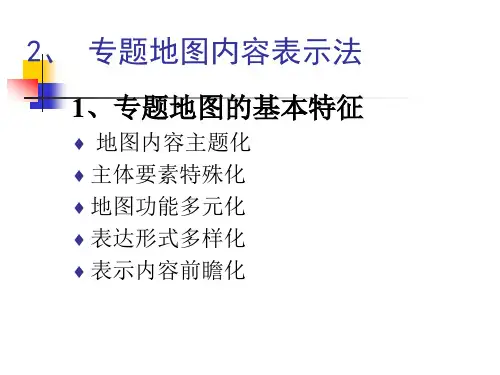

2、 专题地图内容表示法
1、专题地图的基本特征
地图内容主题化 主体要素特殊化 地图功能多元化 表达形式多样化 表示内容前瞻化
2、专题地图的类型
按内容的专门性分类
自然地图 （地质图、地球物理图、地貌图、水文图、
气象气候图、土壤图、植被图、动物地理图、 综合自然地理图） 社会经济地图

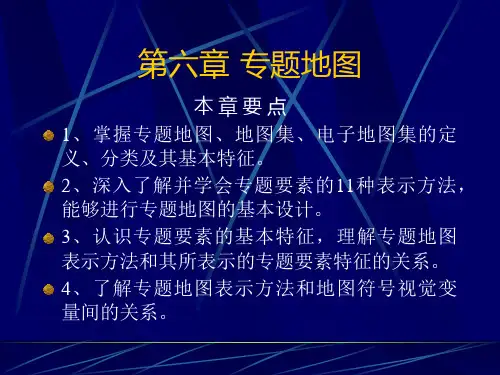

第六章专题地图

第六章专题地图

主题要素是专题地图重点和突出表达的内容， 是图面主体部分。主题要素表示的优劣决定了 专题地图的科学性。 底图要素是制作专题地图的地理基础，即主 题要素是编制在底图上的。底图要素不仅是作 为描绘主题要素的骨架，用来定向和确定相对 位置；而且反映主题要素和周围环境相互联系、 制约的密切关系，起衬托主题作用。底图质量 的优劣决定了专题地图的数学精确性和地理相 关性。普通地图是编制专题地图的基础，即普 通地图常作为专题地图的底图。
第二节 专题要素的特征和表示方法
一、
1.专题要素的空间分布特征 专题要素的空间分布特征有三：一是呈点状 分布或在实地占面积不大，如采矿点、城镇等； 二是呈带状分布，如旅游路线、交通线、江河、 客流路线等；三是呈面状分布，可分为：连续 而布满制图区的，如地貌、气候等；间断呈片 状分布的，如城区、湖泊、公园、森林等；大 范围内呈分散分布的，如动物、人口等。其中 点状分布和面状分布是相对而言的，如城市， 在全国城镇分布图上，诸城市可能成为点；而 在某城市地图上，该城市又变为面。
第一节
一、专题地图定义与基本特征
专题地图是指突出而尽可能完善、详 尽地表示制图区内的一种或几种自然或 社会经济（人文）要素的地图。专题地 图的制图领域宽广，凡具有空间属性的 信息数据都可用其来表示。其内容、形 式多种多样，能够广泛应用于国民经济 建设、教学和科学研究、国防建设等行 业部门。
专题地图和普通地图相比，具有独特的特 征。 地图内容主题化 主题要素特殊化 地图功能多元化 表达形式多样化 表示内容前瞻化
在图上用一定大小、相同形状的点子 表示专题要素的数量、区域分布和疏密 程度的方法叫点值法(点数法)。 该法用于表示分布不均匀的专题要素， 如人口分布、资源分布、农作物分布、 森林分布等。

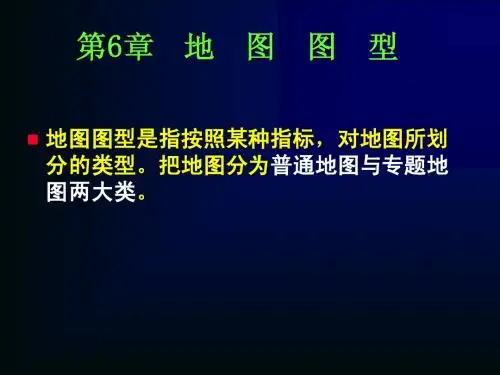

第六章 地图图型

第六章 地图图型

第三,移图,制图区域的形状, 第三,移图,制图区域的形状,地图比例尺与制图区域 的大小难以协调时, 的大小难以协调时,可将主图的一部分移到图廓内较为适宜 的区域,这就成为移图. 的区域,这就成为移图.移图与主图区域关系的表示应当明 白无误. 白无误.
第四,重要地区扩大图, 第四,重要地区扩大图,对主图中专题要素密度过 难以正常显示专题信息的重要区域, 高,难以正常显示专题信息的重要区域,可适当采取扩大图 的形式处理.扩大图的表示方法应与主图一致, 的形式处理.扩大图的表示方法应与主图一致,
1,表示方法的选择 影响因素: 被表示物体和现象所要求的精度和定位程度, 制图资料的情况, 专题数据的特点, 地图的用途, 比例尺和区域特点.
2,图例设计 ,
图例是地图上所使用全部地图符号的说明. 图例是地图上所使用全部地图符号的说明. 图例设计:完备与一致性,以及图例系统的科学性, 图例设计:完备与一致性,以及图例系统的科学性,要体
6.制印准备工作 6.制印准备工作
确定印刷原图的数量,分版清绘方案,清绘比例尺 确定印刷原图的数量,分版清绘方案, 普染参考图,分染参考图的数量和制作方法,清绘和图 普染参考图,分染参考图的数量和制作方法, 廓外整饰的特点, 廓外整饰的特点,符号尺寸的限差
7.地图印刷 7.地图印刷
印刷的色数 印刷地图时线划整饰和彩色整饰特点 彩色适印样图的制作方法及要求 应遵守的标准
一 普通地图的类型
1.地形图 1.地形图 地形图通常是指比例尺大于=1:100万,按 照统一的数学基础,图式图例,统一的测量和编 图规范要求,经过实地测绘或根据遥感资料,配 合其他有关资料编绘而成的一种普通地图.
一 普通地图的类型及其内容
2.地理图 2.地理图 地理图是指概 括程度比较高, 括程度比较高,以 反映要素基本分布 规律为主的一种普 通地图. 通地图. 地形图与地理图区 别?

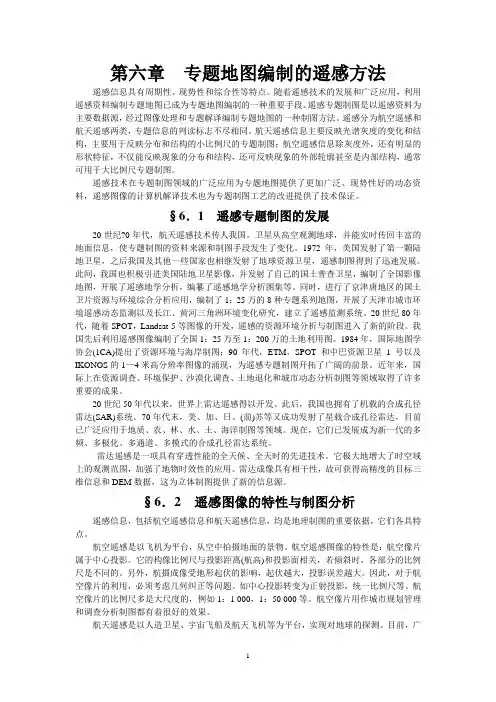

第六章 专题地图编制的遥感方法

第六章 专题地图编制的遥感方法

第六章专题地图编制的遥感方法遥感信息具有周期性、现势性和综合性等特点。

随着遥感技术的发展和广泛应用，利用遥感资料编制专题地图已成为专题地图编制的一种重要手段。

遥感专题制图是以遥感资料为主要数据源，经过图像处理和专题解译编制专题地图的一种制图方法。

遥感分为航空遥感和航天遥感两类，专题信息的判读标志不尽相同。

航天遥感信息主要反映光谱灰度的变化和结构，主要用于反映分布和结构的小比例尺的专题制图；航空遥感信息除灰度外，还有明显的形状特征，不仅能反映现象的分布和结构，还可反映现象的外部轮廓甚至是内部结构，通常可用于大比例尺专题制图。

遥感技术在专题制图领域的广泛应用为专题地图提供了更加广泛、现势性好的动态资料，遥感图像的计算机解译技术也为专题制图工艺的改进提供了技术保证。

§6．1 遥感专题制图的发展20世纪?0年代，航天遥感技术传人我国。

卫星从高空观测地球，并能实时传回丰富的地面信息，使专题制图的资料来源和制图手段发生了变化。

1972年，美国发射了第一颗陆地卫星，之后我国及其他一些国家也相继发射了地球资源卫星，遥感制图得到了迅速发展。

此间，我国也积极引进美国陆地卫星影像，并发射了自己的国土普查卫星，编制了全国影像地图，开展了遥感地学分析，编纂了遥感地学分析图集等。

同时，进行了京津唐地区的国土卫片资源与环境综合分析应用，编制了1：25万的8种专题系列地图，开展了天津市城市环境遥感动态监测以及长江、黄河三角洲环境变化研究，建立了遥感监测系统。

20世纪80年代，随着SPOT，Landsat-5等图像的开发，遥感的资源环境分析与制图进入了新的阶段。

我国先后利用遥感图像编制了全国1：25万至1：200万的土地利用图。

1984年，国际地图学协会(1CA)提出了资源环境与海岸制图；90年代，ETM，SPOT和中巴资源卫星1号以及IKONOS的1—4米高分辨率图像的涌现，为遥感专题制图开拓了广阔的前景。

近年来，国际上在资源调查、环境保护、沙漠化调查、土地退化和城市动态分析制图等领域取得了许多重要的成果。

专题地图表示方法

专题地图表示方法

虚实线变化、 颜色变化
质底法
范围法 点值法
图斑轮廓线、 颜色、网纹 类型区界线 图斑或图斑轮 廓线、符号位 颜色、网纹 置 点群的位置 颜色、形状
数字注记
数字注记 点的数量
数字注记
数字注记 ——
颜色和网纹 叠合
颜色、网纹 变化 ——
不同专题内容需选择适当的表示方法！
课后作业
1.试分析比较质底法与范围法的异同点。
可以用点子的颜色区分现象的类别或质别。
点值法
应用
一般适用于表示分布不均匀的专题要素如人口、 农作物分布等。
中国珍濒危植物分布 布 中国回民分
总结
表示方法 空间地理分布 定点符号 法 线状符号 法 符号定位点 符号定位线 质量特征 数量特征 内部组成特 征 动态变化 定位扩张符 号
颜色、形状、尺寸、纯度、 结构符号 网纹 亮度、网纹 颜色、形状 尺寸 分割带
三 面状分布要素表示方法
点状分布——定点符号法
概念
简称符号法，它是用各种不同形状、大小、颜色和结构的 符号，表示呈点状分布的专题要素各方面特征的表示方法。
定点符号法
表示特性
位置 大小 结构 空间分布
颜色和形状
数量
质量
内部组成
扩展
发展动态
简明准确、便于定位
定点符号法
线状符号法
应用 ▣ 水系、交通网、境界线等要素。 ▣ 海岸线、地质构造线、山脉的走向、航线等。
中国地形
中国河流流量分布图
专题地图表示方法
一 点状分布要素表示方法
二 线状分布要素表示方法
三 面状分布要素表示方法
质底法
概念 是把制图区域按照专

地图学-专题地图基本表示方法(点状要素)

地图学-专题地图基本表示方法(点状要素)

4.2 定量数据的符号表达
分级比率的优缺点
优点： 容易确定符号大小； 简化了相应图例，便于读者读图； 在一定时期内保持地图的现势性。
缺点： 无法表示同一级别专题要素在数量指标上
的差别。因此，级别的正确划分非常重要。
确定数据的分级数目 数据组分为5～9级较合适
4.2 定量数据的符号表达
绝对比率和条件比率 ➢ 绝对比率:符号大小与实际数量成绝对正比关系； ➢ 条件比率:仍保持符号的面积大小与专题要素的数量指标
表示对象：专题要素及其各方面特征
分布
动态
质量
数量
1
符号设计：视觉变量
8
来源：Cartography: Thematic Map Design, Sixth Edition
3. 专题地图表示方法
定点符号法
统计图表法 点值法
线状符号法 动线法
质底法 范围法 等值区域法 等值线法
1
4 呈点状分布地理数据的表示
定点符号法
概念：
表示呈点状分布的物体，采用不同形状、大小和 颜色的符号，表示物体的位置、性质和数量特征。由 于符号定位于物体的实际分布位置上，故称定点符号 法。
➢ 符号的中心点位置表示空间定位信息； ➢ 符号的形状、颜色表示质量特征，即定性特征；
➢ 符号的大小表示数量指标，即定量特征。
2
4.1 定性数据的符号表达
25.0
3.219
30.0
3.401
40.0
3.689
50.0
3.912
100.0
4.605
200.0
5.298
500.0
6.215
4.2 定量数据的符号表达
连续比率与分级比率

专题地图内容表示方法

专题地图内容表示方法

图例与符号设计
图例
设计清晰、易懂的图例，标明各种符 号、线条、色彩等所代表的地理要素 和属性，帮助读者快速理解地图内容 。
符号设计
根据地理要素的特点和属性，设计简 洁、明了的符号，以便在地图上准确 地表示各种地理现象和特征。
色彩与注记设计
色彩设计
运用色彩心理学和视觉感知原理，选择合适的色彩搭配和渲 染方式，突出专题地图的主题和重点，增强视觉效果。
深入的分析和研究。
03
虚拟现实技术与传统地图的结合
将虚拟现实技术应用于传统纸质或电子地图上，提供更加丰富的信息展
示方式和更加便捷的交互操作方式。
面临的挑战与发展机遇
数据获取与处理挑战
随着地理信息数据的不断增长和复杂化，如何高效、准确地获取和处理这些数据成为专题地图制作面临的重要挑业生产布局
运用不同颜色或图案表示各类农业生产用地 的布局和规划情况。
生态保护区划定
利用线条或面状符号表示生态保护区的边界 和范围。
农业资源分布
通过点状或面状符号表示土壤、气候、水源 等农业资源的分布情况。
生态修复工程展示
通过专题地图对生态修复工程进行可视化展 示和效果评估。
06
利用虚拟现实、增强现实等技术，实现用户与三 维立体专题地图的交互操作，提高用户体验和参 与度。
虚拟现实技术在专题地图中的应用
01
虚拟现实技术在地图展示中的应用
通过虚拟现实技术，将用户带入一个仿真的虚拟环境中，提供更加沉浸
式的地图浏览体验。
02
虚拟现实技术在地图分析中的应用
利用虚拟现实技术的交互性和可视化特点，对专题地图进行更加直观、
色彩级别法
用不同颜色及深浅程度表示现象的数量差别 ，适合于表示连续分布的现象。

第6章地图表示法

第6章地图表示法

通过点状符号 准确的图面定位和 视觉变量组合，表 达出其定性特征的 空间分布差异，这 种符号组合配置方 式即定位符号法。
本章首页 本节首页 8
第1节 呈点状分布地理数据的表示 第6章 地图表示法
一幅完整的地图是依据一定的符号组织规则，在各个层面上以 符号的组合反映制图对象在特定区域内的空间分布特征，形成与对 象世界对应的同构关系，从而构成客观世界的形象——符号模型。
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 10
第1节 呈点状分布地理数据的表示 第6章 地图表示法 一、用定位符号表示定性数据
定名量表数据可应用象形、几何、 文字及其组合的点状符号表达。
示例
一级分量 二级分量
三级分量
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 11
（一）点状符号扩展
坐标统计图
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 30
第1节 呈点状分布地理数据的表示 第6章 地图表示法
三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展
立体符号
可采用色相、彩度或网纹 变量进行图形的整饰。
一、用定位符号表示定性数据
点状分布要素指那些占地面积较小，不能按 比例尺表示，又必须定位表示的事物，其实点状 分布事物与面状分布事物的界线并不严格，如居 民地，它用各种不同的图形，尺寸和颜色的符号 表示现象的分布及其数量和质量特征。通常以符 号的图形和颜色表示质量特征，尺寸表示数量指 标，并尽可能将现象定位于现象所在位置上，在 中大比例尺图为面状，在小比例尺图则为点状。
人为设定符号尺寸的变化范围。
对数法：L = klgM

地图学 PPT课件

地图学 PPT课件

现代专题地图具有以下几个基本特征：
（1）全球性专题地图制图标准规范化； 遥感技术的应用； 地图数据的共享问题。
（2）向综合、成套和图集的方向发展； 应用需求方面； 信息源方面。 同时进一步强调专题地图的实用性。
（3）反映数量指标和动态变化信息得到加强， 特别是在灾害监测专题地图方面； （4）广泛应用遥感和制图自动化新技术；
主要有：（1）环境保护地图；（2）旅游地图：
1982年我国召开了第一次全国旅游地图会议，提出论 文120多篇，展出旅游地图100多幅。旅游图除表示旅 游地区地理基础要素外，还着重反映了交通、旅游路 线。名胜古迹、历史沿革、乡土人情、土特产品、工 艺美术以及各种各样的旅游资源。是专题地图制图中 很有发展前途的新图种之一。
三、专题地图制图的基本原则和方法
• 基本原则
鉴于专题地图的内容广泛，区域性、技术性和精 确性程度较高，需要研究和确定其基本原则。 一、严密的科学性
所研究的对象是自然、社会、经济现象，反映的内 容均经过分析研究综合，有着严密的科学性、系统性 和规律性；
对于各种不同观点、不同精确程度的资料和图件， 应以所取观点客观地加工和使用。
十九世纪末和二十世纪初，由于自然科学研究的 一系列突破及其应用发展的需要，分化出专题地 图的若干新支。内容由单要素逐步过渡到多要素 的分布和质量特征，图型由简单的示意性象形符 号逐步过渡到定位性的符号。
专题地图的大发展，是上本世纪七十年代以后。 这是由于运用了数学、电子学、光学和化学等方 面的知识，并应用了遥感和制图自动化新技术。 这是一个质的飞跃。
符号法的直观形象化是众所周知的，然而用在 不同的图幅上却有很不同的效果，用在人口密度 分布图上就很不适合。由此说明，专题地图上的 各种表示方法只有在一定条件下才能发挥其作用。 这也是选择表示方法的一条基本要求。

测量与地图学6章 地图表示法

测量与地图学6章 地图表示法
第六章
地图表示法
主要内容
呈点状分布地理数据的表示
呈线状或带状分表示—等值线 地理信息的动态表示
2
§1 呈点状分布地理数据的表示
一、用定位符号表示定性数据
形状变量：几何、文字和象形。符号简洁规范、定位明确、 视觉均衡、绘制简便；象形和文字符号形象直观、定位不易 明确。
颜色变量主要是色相，有助于提高解读效率。
结构（网纹）和方向变量，可以改变符号图形的内部特征和 外部状态，常表示次要的分级差异。 通过多项视觉变量的分级组合，表现多层次的分类体系。 制图实践中，往往以形状变量区分最高层次的本质差异，以 色相分量表达次一级的分类体系，结构（网纹）或方向变量 作为最后的补充方式。
3
§1 呈点状分布地理数据的表示
一、用定位符号表示定性数据
4
§1 呈点状分布地理数据的表示
二、用定位符号表示定量数据
属于顺序量表或间隔/比率量表的应用。 可以采用尺寸变量，配合亮度、彩度或网纹变量，构成对象 的强度变化。
顺序量表旨在表达制图对象在某种度量指标下的强度、相对 大小或等级系统，符号尺寸只需符合数据的基本逻辑关系， 并能产生明显的图面视觉差异即可。
– 用透视方法编制的立体等值区域图
40
主要内容
呈点状分布地理数据的表示
呈线状或带状分布地理数据的表示 呈面状分布地理数据的表示 三维空间信息的表示—等值线 地理信息的动态表示
41
§4 三维空间信息的表示—等值线
一、等值线及其特征
（一）等值线的形成
42
§4 三维空间信息的表示—等值线
一、等值线及其特征
沿 海 地 区 农 作 物 播 种 面 积 及 类 型
10

第六章 地图综合(3)

第六章 地图综合(3)

如线段AB，找到垂距最大点 C，如最大值大于阈值，保留C， 将线段分为AC、CB两部分分别进行处理，若 CB段中的 D点 大于阈值，可保留，新的线段由ACDB连接组成。
（ 2 ）计算机数量和质量特征的自动概括 用计算机进行数量特征概括时，需要先读出原资料图的 级别数据，然后把增大的数量间隔代替原来的级别，如原 来的 2级和3 级需要合并，那就用“2 ”代替“ 2， 3”。按照 合并后的级差处理制图对象，就能实现数量特征的自动概 括。 质量特征的自动合并比较简单，计算机只需对输入数 据的质量特征进行识别，绘制以新图所要求的质量符号即 可。

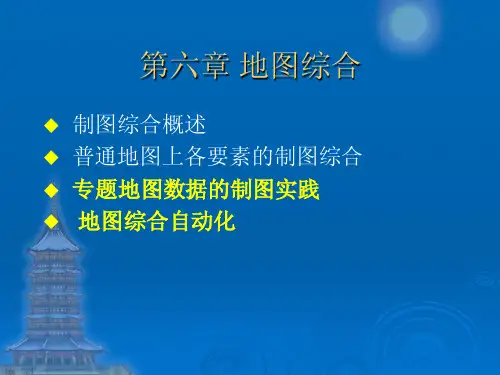

第六章 地图综合


制图综合概述 普通地图上各要素的制图综合 专题地图数据的制图实践 地图综合自动化
三、专题地图数据的制图实践
位置数据制图 线性数据制图 面积数据和体积数据制图


位置数据制图（点） 有哪几种量表形式？ 各量表形式用哪些视觉变量表示？ 其表示要素的什么特征？

线性数据制图 地图上哪些为线性要素？ 哪几种量表可表示线性数据？ 线性数据制图一般用什么专题地图表 示方法？
总之，地图综合的自动化是地图制图自动化 发展的主要方向，而地图综合的专家系统为地图 综合自动化的实现开辟了新途径。
重
图实践中：位 的表示方法
点
1.专题地图数据的制 置数据，线型数据，面积数据制图

面积数据和体积数据制图 哪几种量表可表示面积数据？ 面积数据制图一般用什么专题地图表 示方法？
四、地图综合自动化
一、地图综合的数量分析方法和发展 二、自动综合的现代发展 三、计算机自动综合专家系统介绍

一、 地图综合的数量分析方法和发展
一、地图综合的数量分析方法 随着科学技术的进步，地图综合的数量分析应用了现代数学的方法， 从而进一步的揭示了地图综合的规律，提供了分类的数量指标，指导了 制图作业。 这里要介绍的，是在一般制图中行之有效的几种数量分析方法： 图解计算法、等比数列法、区域指标法、回归分析法和开放根规律。 1.图解计算法 它是一种以地图符号的面积载负量确定符号选取数量指标的方法。 这种方法一般用于确定居民点选取数额。居民点的面积载负量s由两部 分组成，即居民点符号的面积q和居民点注记的面积p。一般公式为：

《地图学原理》第6章 专题地图

《地图学原理》第6章 专题地图

等 降 水 量 线
3. 定位图表法
定位图表法是把某些地点的统计资料，用图表形式 绘在地图的相应位置上，以表示该地某种专题要素的 变化。 常用柱状图表中的符号高度(长短)或曲线图表表示专题 要素的数量变化。如各月或各年度风向、风力的变化， 降水量、气温变化等，均可采用这些图表。
4.范围图
间断成片状（不连续）分布专题要素的表示常 采用范围法。范围法(区域法)是用轮廓界线来表 示专题要素的区域范围，用颜色、晕线、注记、 符号等整饰方式来表示事物类别；用数字注记表 示数量 。 表示森林、煤田、地 震带、石油、自然保 护区等。
专题要素的时间态特征主要有3点：
一是限定在某特殊时刻的，如今天或某日期的经济
收入值、客流总数等。
二是表示某一段月份内、年份内的，如2—10月的游
客数，2000—2003年各年度的经济总收入等。
三是某年度内的周期性变化，如某年内各月的气温
变化、降水变化等。
3. 专题要素的可示特征
凡具有空间特征的信息资料及事物现象，都可用专题地图的形式
三、线状要素的表示方法——线状符号法
线状或带状分布要素，如交通路线、水系、 境界线、岸线、地质构造线、气象上的锋等， 一般采用线状符号法表示。
境 界 线 符 号 地 质 构 造 线
河流符号逐渐加粗
通常用颜色和图形表示线状要素的质量特征， 用符号粗细表示等级差异；用符号的长短表示专题 要素的数量。 线状符号法常用来编制水系图、交通图、地质 构造图、导游图以及路线图等。
等值线勾绘 等值线勾绘
等值线图具有以下特点：
（1）等值线显示了空间数据的整体变化，其采集的 数据必须有连续性，经过制图构成一个封闭的、三维 的、线状表面。 （2） 等值线是定量的符号，它可以进行图上量测。 （3）在比例尺变换时，等值线容易通过制图法则进 行图形的概括。 （4）正是由于等值线的制图对专题的三维模拟具有 重要的价值，制图者必须充分研究制图背景，广泛地 了解制图对象的分布，才能编制出好的等值线图。

专题地图内容的表示

专题地图内容的表示

质底法，又称质别底色法，是把全制图区域按照专题现象的某种 指标划分为各区域，在各区域范围内填绘不同颜色或图案等，以 显示连续而布满全制图区域的现象的质的差别（各区域间质的差 别）的方法。
指标
完备性 互斥性
质底法，又称质别底色法，是把全制图区域按照专题现象的某种 指标划分为各区域，在各区域范围内填绘不同颜色或图案等，以 显示连续而布满全制图区域的现象的质的差别（各区域间质的差 别）的方法。
个区等域值内某区专域题法要素的数量平均值进行分级，通过面状符号的设
计表示该要素在不同区域内的数量的差别的方法。
等值区域法是把全制图区域按某种标准划分 为各个区域，根据各个区域内某专题要素的 数量平均值进行分级，通过面状符号的设计 表示该要素在不同区域内的数量的差别的方 法。
等值区域法是把全制图区域按某种标准划分为各个区域，根据各 个区域内某专题要素的数量平均值进行分级，通过面状符号的设 计表示该要素在不同区域内的数量的差别的方法。
专题地图的基本特征
（2）专题地图的主要内容，大部分是普通地图上 所没有的，以及在地面上不能直接观察到的；或 存在于空间而无法直接进行量测的；或者是不可 重现的历史事件。
4.3 专题地图概述
专题地图的基本特征
（3）专题地图不仅可以表示现象的现状、分布规 律及其相互联系，而且还能反映现象的动态变化 与发展规律，包括运动的轨迹，运动的过程，质 和量的增长及发展趋势等。
4.1 普通地图概述 4.2 普通地图内容表示方法 4.3 专题地图概述 4.4 专题地图内容表示方法
4.3 专题地图概述
专题地图的定义
专题地图是突出而较完备地表示一种或几 种自然或社会经济现象，而使地图内容专门化 的地图。
4.3 专题地图概述
