黑白液晶屏的工作原理

液晶板原理
液晶板是一种广泛应用于电子产品中的显示技术，它的原理是利用液晶分子在电场作用下改变排列状态来实现图像显示。

液晶板的原理可以分为液晶分子排列和光学调制两个方面来进行解释。

首先，液晶分子排列是液晶板显示原理的基础。

液晶分子具有长轴和短轴两个方向，当液晶分子处于无序状态时，光无法通过液晶板，显示屏呈现黑色。

而当液晶分子被排列成特定方向时，光就能够通过液晶板，显示屏呈现出彩色图像。

这种排列状态是通过液晶分子在电场作用下改变排列方向而实现的。

其次，液晶板的原理还涉及到光学调制。

通过改变液晶分子的排列方向，液晶板可以实现对光的调制，从而显示出不同的图像。

在液晶板内部，一般会有背光源照射到液晶层上，而液晶分子的排列状态会影响光的透过程度，进而呈现出不同的亮度和颜色。

这种光学调制的原理使得液晶板可以显示出清晰、细腻的图像。

总的来说，液晶板的原理是通过控制液晶分子的排列状态和光学调制来实现图像显示的。

在电子产品中，液晶板已经成为主流的显示技术，广泛应用于手机、电视、电脑显示器等设备中。

它具有功耗低、显示效果好、体积薄等优点，因此备受青睐。

随着科技的不断进步，液晶板的原理也在不断完善和发展，为人们带来更加优质的视觉体验。

总结一下，液晶板的原理是基于液晶分子的排列和光学调制，通过控制液晶分子排列状态和光的透过程度来实现图像显示。

这种原理使得液晶板成为了一种优秀的显示技术，为电子产品的发展提供了强大的支持。

相信随着科技的不断进步，液晶板的原理还会有更多的创新和突破，为人们带来更加优质的显示体验。

lcd的显示原理
液晶显示器（LCD）的显示原理是基于液晶分子的定向调整和光的透过和阻挡来实现的。

LCD由液晶层、透明导电层、偏
振镜和背光源等部分组成。

液晶分子是一种有机化合物，具有两种不同的状态：扭曲态和平行态。

在没有外界电场作用时，液晶分子呈现扭曲态。

当外界电场作用于液晶分子时，液晶分子会发生定向调整，呈现平行态。

液晶面的定向调整会改变光的通过程度，从而产生显示效果。

液晶显示器中有两层平行的偏振镜，它们的偏振方向相互垂直。

当液晶分子呈现扭曲态时，偏振光通过液晶后，其偏振方向会遭到旋转。

因此，旋转后的偏振光在第二层偏振镜上无法通过，从而显示为黑色。

当液晶分子呈现平行态时，偏振光通过液晶后的偏振方向不会发生变化，可以在第二层偏振镜上透过。

在液晶层和透明导电层之间加上电压，可以改变液晶分子的扭曲程度，从而调整液晶的定向状态。

当电压施加到液晶分子上时，液晶分子从扭曲态变为平行态，偏振光可以透过液晶显示器，显示为亮色。

相反，当电压去除时，液晶分子恢复到扭曲态，偏振光无法透过液晶显示器，显示为暗色。

背光源是液晶显示器中的光源，用来照亮显示区域。

背光源可以是冷阴极灯（CCFL）或发光二极管（LED），发出的光经
过液晶和偏振镜的调整后，显示出所需的图像和颜色。

综上所述，液晶显示器通过液晶分子的定向调整和光的透过和阻挡来实现显示效果。

液晶屏幕的电场作用改变了液晶分子的定向状态，而偏振镜则调整了通过的光线方向，最终显示出所需的图像和颜色。

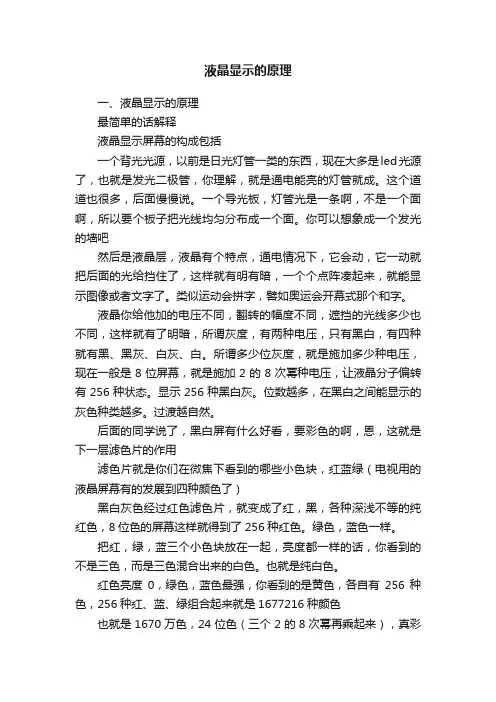

液晶显示的原理一、液晶显示的原理最简单的话解释液晶显示屏幕的构成包括一个背光光源，以前是日光灯管一类的东西，现在大多是led光源了，也就是发光二极管，你理解，就是通电能亮的灯管就成。

这个道道也很多，后面慢慢说。

一个导光板，灯管光是一条啊，不是一个面啊，所以要个板子把光线均匀分布成一个面。

你可以想象成一个发光的墙吧然后是液晶层，液晶有个特点，通电情况下，它会动，它一动就把后面的光给挡住了，这样就有明有暗，一个个点阵凑起来，就能显示图像或者文字了。

类似运动会拼字，譬如奥运会开幕式那个和字。

液晶你给他加的电压不同，翻转的幅度不同，遮挡的光线多少也不同，这样就有了明暗，所谓灰度，有两种电压，只有黑白，有四种就有黑、黑灰、白灰、白。

所谓多少位灰度，就是施加多少种电压，现在一般是8位屏幕，就是施加2的8次幂种电压，让液晶分子偏转有256种状态。

显示256种黑白灰。

位数越多，在黑白之间能显示的灰色种类越多。

过渡越自然。

后面的同学说了，黑白屏有什么好看，要彩色的啊，恩，这就是下一层滤色片的作用滤色片就是你们在微焦下看到的哪些小色块，红蓝绿（电视用的液晶屏幕有的发展到四种颜色了）黑白灰色经过红色滤色片，就变成了红，黑，各种深浅不等的纯红色，8位色的屏幕这样就得到了256种红色。

绿色，蓝色一样。

把红，绿，蓝三个小色块放在一起，亮度都一样的话，你看到的不是三色，而是三色混合出来的白色。

也就是纯白色。

红色亮度0，绿色，蓝色最强，你看到的是黄色，各自有256种色，256种红、蓝、绿组合起来就是1677216种颜色也就是1670万色，24位色（三个2的8次幂再乘起来），真彩色。

二、液晶的限制和oled从液晶显示的原理可以看出，液晶发的光实际是后面的灯管发出来了。

这样就有两个问题1、液晶分子遮挡光线有个极限，不能一点不剩的都挡住，所谓的纯黑色，实际还是一种灰色，因为有光线能透过来嘛。

去看gsmarena的都知道，他们测试对比度，都是开50%亮度和100%亮度分别测试为什么，你看看亮度不同，黑色的光强就知道了。

lcd液晶显示屏的工作原理LCD液晶显示屏的工作原理LCD液晶显示屏是我们日常生活中经常接触到的电子产品之一，无论是手机、电视、电脑还是其他电子设备，几乎都会应用到液晶显示屏。

那么，这些显示屏究竟是如何工作的呢？下面就让我们一起来探讨一下LCD液晶显示屏的工作原理。

LCD液晶显示屏是由液晶分子构成的。

液晶是一种介于液体和固体之间的物质，在不同的电场作用下会呈现出不同的状态。

LCD液晶显示屏的基本构造是由两块平行的玻璃基板组成，中间夹着一层液晶。

在这两块玻璃基板上分别涂有透明导电层，用来控制液晶分子的取向。

此外，玻璃基板上还有一层偏振膜，用来控制光的透过方向。

当LCD液晶显示屏接通电源后，液晶分子会受到电场的影响发生取向变化。

液晶分子在不同电场作用下会呈现出两种状态：透明和不透明。

在没有电场作用下，液晶分子呈现出扭曲排列，无法使光通过，显示屏呈现黑色。

而当电场作用下，液晶分子排列整齐，使光通过，显示屏呈现出亮色。

通过对液晶分子的控制，可以形成不同的图像和文字。

LCD液晶显示屏还需要背光源的辅助。

背光源是为了使液晶屏幕能够显示出色彩和亮度，通常采用LED或者冷阴极荧光管等光源。

背光源会发出白光，经过液晶屏幕后，再通过液晶分子的控制，显示出不同的颜色和亮度。

在液晶显示屏的控制方面，通常采用TFT（薄膜晶体管）技术。

每个像素点都由一个TFT晶体管和一个液晶分子组成。

TFT晶体管用来控制电流的开关，当接通电流时，可以改变液晶分子的状态，从而控制像素点的显示。

总的来说，LCD液晶显示屏的工作原理是通过控制液晶分子的取向来实现图像显示的。

液晶分子的状态受电场的影响，通过背光源的辅助，再结合TFT技术的控制，最终形成清晰、色彩丰富的图像。

LCD液晶显示屏的工作原理虽然看似复杂，但是在实际应用中，却为我们带来了便利和美好的视觉体验。
