微专题5 力学作图（10年6考，2分）
2023年安徽中考：物理
类型1 画指定力的示意图（10年2考）
1.(2022遂宁)一根绳子系着一个小球在竖直平面内摆动.请你作出小球摆动到右边最高点时，小球所受绳子拉力 与重力 的示意图.
第1题图
[答案]
第1题图
2.(2022泰州)如图，请作出斜面上小球所受重力 和它对斜面压力 的示意图.
第5题图
[答案]
第5题答图
类型2 画受力分析示意图（10年2考）
6.(2022宜昌)如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在 点画出木块水平方向受力的示意图.
第6题图
[答案]
第6题答图
7.(2022随州)课堂上老师经常使用磁钉以便在黑板上张贴挂图.如图，将一个磁钉直接吸附在竖直黑板上，磁钉受到4个力而处于静止状态（竖直方向一对平衡力，水平方向一对平衡力）.图中已经画出了一个力（黑板对磁钉的弹力 ），请你在图中画出另外3个力并用习惯符号 、 、 标注.
第2题图
[答案]
第2题图
3.(2022云南)如图所示，“冰墩墩”单脚站在水平地面上向右滑行，请在 点作出它所受摩擦力 的示意图.
第3ห้องสมุดไป่ตู้图
[答案]
第3题图
4.(2022凉山州)某同学在游乐场游玩时从滑梯上滑下，请画出该同学受到的重力和支持力的示意图.
第4题图
[答案]
第4题图
5.(2022哈尔滨)如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图.
第7题图
[答案]
第7题答图
8.(2022常州)北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶，如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体 受到所有力的示意图.

课题研究—《农村初中物理高效模型复习法案例》课堂试点作 图 专 题 复 习模块一：力学作图一、力的示意图1.出示模块：如图甲所示，一个物体静止在粗糙的三角形斜面上，请画出该物体在斜面上所受力的示意图。

2.认识模块：细心审题、动脑思考，明确研究对象是哪一个；研究对象受哪些力作用？每一个力的作用点在什么位置？方向怎样确定？题目要求是作出所受力的示意图还是其中某一个力的示意图？3.解答模块：培养程序性作图技能———“五步”作图法 （1）一步：确定研究对象——A 物体。

（2）二步：按步骤进行受力分析：一重二弹三摩擦。

（3（4（4、归纳模块 抓住作图要点5.演练模块—巩固、延伸、拓展，促进能力达标1.如图甲所示，一个物体A 静止在粗糙的三角形斜面B 上， (1)请画出该物体对斜面产生压力的示意图；（2）简述压力的施力物体是哪个？（3）压力的作用点在哪里？答：（1）作图如图所示。

（2）压力的施力物体是 ； （3）压力的作用点在 ；（4）压力的方向是 。

2.如图所示，物体A 静止在粗糙的三角形斜面B 上， （1）物体A 受到哪些力的作用？ 每一个力的施力物体是什么？（2）画出所受到力的示意图？（3）这些力是否有平衡力？为什么？ 答; (1) (2) （3）3.如图所示，物体A 在一平行于斜面的推力作用下，沿粗糙的三角形斜面B 匀速向上运动，（1）物体A （2）画出所受到力的示意图？（3）这些力是否有平衡力？为什么？答：(1) (2) （3）4.如图所示，物体A 在粗糙的三角形斜面B 上匀速向下运动， （1）物体A （2）画出所受到力的示意图？ （3）这些力是否有平衡力？为什么？答：(1) (2) （3）5.一个足球被细线悬挂在竖直墙壁上，如图所示， （1）足球受到哪些力的作用？（2）分别说出它们的施力物体是哪一个？ （3）画出这些力的示意图。

答：(1) (2) （3）6.如图所示，一足球从空中落地后在水平地面上向右滚动，（1）足球受到哪些力作用？试作出足球在滚动过程中所受力的示意图；（2）简述足球继续在水平地面上滚动的原因是什么？（3）足球在水平地面上向右滚动过程中，其运动状态如何改变？是什么力改变它的运动状态？ 答：（1） （2） （3）7.如图所示，一足球沿着粗糙斜面向上滚动，试回答下列问题：（1）足球受到哪些力作用？各个力的施力物体是什么？（2）足球沿着粗糙斜面向上滚动过程中是否受到平衡力作用？（3答：（1）（2）（3）8.如图所示，一足球沿着粗糙斜面向下滚动，试回答下列问题：（1）足球受到哪些力作用？各个力的施力物体是什么？（2）足球沿着粗糙斜面向上滚动过程中是否受到平衡力作用？（3）出足球在滚动过程中所受力的示意图。

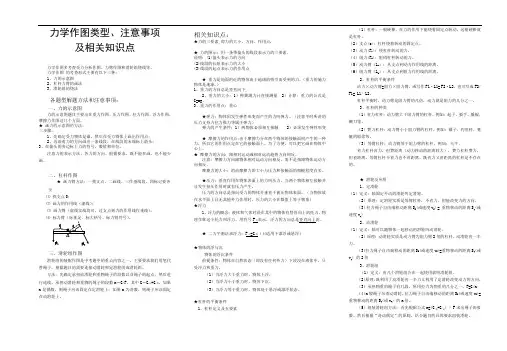

力学作图类型、注意事项及相关知识点力学作图多考查受力分析作图、力臂作图和滑轮组绕线等。

力学作图的考查形式主要有以下三种：1、力的示意图2、杠杆力臂的画法3、滑轮组的绕法各题型解题方法和注意事项：一、力的示意图力的示意图题目主要出在重力作图、压力作图、拉力作图、浮力作图、摩擦力作图这几个方面。

★画力的示意图的方法：三步骤：1、先确定受力物体是谁，然后在受力物体上画出作用点；2、再沿着力的方向画出一条线段，在线段的末端标上箭头；3、在箭头的旁边标上力的符号、数值和单位。

注意力的表示方法、各力的方向。

根据要求，既不能多画，也不能少画。

二、杠杆作图★画力臂方法：一找支点、二画线、三作垂线段、四标记要齐全⑴找支点O；⑵画力的作用线（虚线）；⑶画力臂（虚线实线均可，过支点到力的作用线作垂线）；⑷标力臂（标垂足、标大括号、标力臂符号）。

三、滑轮组作图滑轮组的装配作图是中考题中的重点内容之一，主要要求我们用笔代替绳子，根据题目的需要连接动滑轮和定滑轮组成滑轮组。

方法：先确定承担动滑轮和重物绳子的段数以及绳子的起点，然后进行连线。

承担动滑轮和重物的绳子的段数n＝G/F，其中G＝G动+G物。

如果n是偶数，则绳子应该固定在定滑轮上；如果n为奇数，则绳子应该固定在动滑轮上。

相关知识点：★力的三要素,即力的大小、方向、作用点.★力的图示：用一条带箭头的线段表示力的三要素。

说明：(1)箭头表示力的方向(2)线段的长短表示力的大小(3)线段的起点表示力的作用点★重力是地面附近的物体由于地球的吸引而受到的力。

（重力的施力物体是地球.）1、重力的方向总是竖直向下,2、重力的大小：1）弹簧测力计直接测量 2）计算：重力的公式是G=mg。

3、重力的作用点：重心★弹力：物体因发生弹性形变而产生的力叫弹力。

（注意平时所讲的压力支持力拉力推力等属于弹力）弹力的产生条件：1）两物体必须相互接触 2）必须发生弹性形变★摩擦力的作用点：由于摩擦力分在两个物体的接触面间产生的一种力，所以它的作用点定在它的接触面上。

专题06 力学综合作图分析（原卷版）考点1 力的示意图与图示考点2 弹力示意图考点3 重力示意图考点4 摩擦力的示意图考点5 压力示意图考点6 浮力示意图考点7 力臂的画法考点8 杠杆中最小力的问题考点9 滑轮组的设计与组装考点1 力的示意图与图示1．（2022秋•永安市期末）如图所示，一个重3N的吊灯悬挂在天花板上，请作出吊灯所受重力和拉力的示意图。

2．（2023春•深圳期末）如图所示，一个水杯静止在水平桌面上，请画出它所受力的示意图。

3．（2023春•方城县校级期末）在沿水平方向向右做匀速直线运动的小车上方悬挂一质量分布均匀的小球，当小车突然静止时，小球的状态如图所示，请画出小球的受力示意图。

（不计空气阻力）4．（2023春•泸县校级期末）如图所示，小球被绳子吊在竖直墙壁上，请在图中作出小球受到的所有力的示意图。

5．（2023春•子洲县期末）如图所示，这是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时所受重力和支持力的示意图。

6．（2023春•上蔡县期末）如图甲是我国火箭发射时的场景，图乙是示意图，O表示重心，请在图乙中作出火箭加速竖直上升过程中的受力示意图。

（不计空气阻力）7．（2022秋•桂平市期末）如图所示，用细线拴住的橡皮正在做圆周运动，请画出橡皮的受力示意图。

（不计空气阻力）8．（2023秋•庐阳区期末）科学家发现：相互作用的两个力，大小相等，方向相反，作用在同一直线上。

如图所示，已画出月球对地球的吸引力F1，请在图中画出：地球对月球的吸引力F2。

考点2 弹力示意图9．（2023春•武功县期末）用水平力将弹簧压在竖直墙壁上，画出弹簧对手的弹力的示意图。

10．（2023春•宝应县期末）根据要求作图。

如图所示，小球将弹簧压缩后形变，请画出此时小球所受弹簧弹力的示意图。

11．（2022秋•桐柏县期末）如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。

在图中画出铅笔所受弹力的示意图。
