砌体结构植筋施工与检测方案

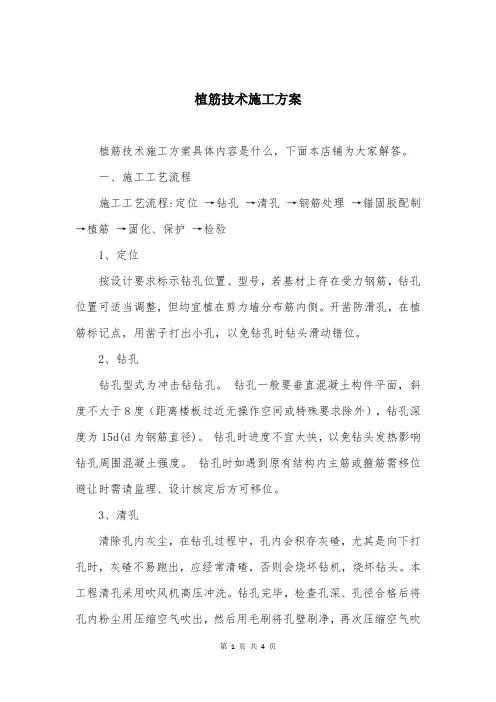

植筋技术施工方案植筋技术施工方案具体内容是什么，下面本店铺为大家解答。

一、施工工艺流程施工工艺流程:定位→钻孔→清孔→钢筋处理→锚固胶配制→植筋→固化、保护→检验1、定位按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在剪力墙分布筋内侧。

开凿防滑孔，在植筋标记点，用凿子打出小孔，以免钻孔时钻头滑动错位。

2、钻孔钻孔型式为冲击钻钻孔。

钻孔一般要垂直混凝土构件平面，斜度不大于8度（距离楼板过近无操作空间或特殊要求除外），钻孔深度为15d(d为钢筋直径)。

钻孔时进度不宜太快，以免钻头发热影响钻孔周围混凝土强度。

钻孔时如遇到原有结构内主筋或箍筋需移位避让时需请监理、设计核定后方可移位。

3、清孔清除孔内灰尘，在钻孔过程中，孔内会积存灰碴，尤其是向下打孔时，灰碴不易跑出，应经常清碴，否则会烧坏钻机，烧坏钻头。

本工程清孔采用吹风机高压冲洗。

钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行3∽5次，直至孔内无灰尘碎屑，在灌胶前，达到孔壁无灰尘，无油污，无有机杂质。

4、钢筋处理钢筋长度的确定，根据图纸设计要求下料，如外部加焊钢筋，其钢筋宜先焊后种植，若有困难而必须后焊，其焊点距基材混凝土表面应大于15d（d为钢筋直径），并应采用冰水浸渍的湿毛巾包裹植筋外露部分的根部，即需后焊的植筋最小长度为：孔深+焊接长+15d，以免焊接时高温影响胶的强度。

钢筋表面处理，用电动钢丝或人工钢丝刷，清除钢筋表面的锈蚀，用丙酮或酒精清除钢筋表面油污及灰尘。

5、锚固胶配制植筋胶为桶装式植筋胶两种,由A、B两组份组成，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。

少量可用细钢筋棍人工搅拌。

取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。

专项施工方案编制人:审核人：批准人：植筋施工方案一、工程概况三层框架结构，基础为钢筋混凝土柱下独立基础，墙充墙为加气混凝土砌块。

建筑总高度13.050m, 一层层高4.8m，二、三层层高3.9m，总建筑面积3251.75m2，基地面积1128.75 m2。

抗震设防烈度为7度，建筑耐火等级为地上二级，使用年限为50年。

二次结构：室内地坪及室外地坪以下埋在土中采用机制混凝土砖，其他维护分隔墙均采用加气混凝土砌块。

后砌墙应沿混凝土柱高每隔500mm置2Φ6拉结筋。

墙高大于4m时，应于门窗顶或墙高中部设圈梁一道，圈梁高120mm，配筋4Φ10，Φ6@200。

构造柱按图纸及相关规范布置，构造柱截面为墙厚×200，纵筋4Φ10。

二次结构中的墙体拉结筋、窗台压顶配筋、柱边门过梁配筋、圈梁及构造柱钢筋用植筋方式锚入柱中。

二、施工准备2.1 材料及主要机具及劳动力计划：2.1.1钢筋：钢筋要按设计要求加工，其规格、长度端头弯钩要符合要求。

钢筋要有符合要求的材质书和复试报告，且不得有锈蚀和明显弯曲现象，如略有锈蚀，可进行除锈处理，并在其植入端表面擦拭丙酮溶液。

2.1.2植筋胶：植筋胶应在规定的保质期内且密封良好，具有产品质量保证书、使用说明书、产品检验报告和复试报告。

2.1.3丙酮：准备适当数量的丙酮溶液，用于清洗油污和胶体污染。

2.1.4机具设备：钢卷尺、墨线盒、红蓝铅笔、冲击钻、专用毛刷、吹风机（橡皮气囊、手推式气筒、手动或电动吹风机）、铁桶或塑料桶（配胶容器），搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。

2.1.5劳力组织：可采用6人小组进行施工。

成孔阶段2人定位弹线，2人打孔，2人清孔；清孔后组织验收，植筋阶段共6人进行注胶、植筋操作。

三、操作工艺3.1工艺流程：弹线定位→钻孔→清孔→配胶→注胶→植筋→检查验收3.2施工操作点：钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工。

植筋拉拔试验检测方案我公司受委托公司委托，对工程名称的植筋情况进行检测，我公司根据《混凝土结构后锚固技术规程》JGJ145-2013出具检测报告并对检测结果负责。

进场前,我公司技术人员应对受检工程进行前期的情况询问、现场预备调查、查阅施工图纸、检查房屋现状。

现对受检工程的植筋拉拔作下列方案。

一、工程概况工程名称：建设公司：监理公司：施工公司：本工程位于**省**市***，本工程包括**层建筑**栋，**层建筑**栋。

总面积****m2，其中：地上部分****m2，地下部分****m2，配套用房****m2。

二、检测依据《混凝土结构后锚固技术规程》 JGJ145-2013由委托公司提供的工程名称结构施工图纸（复印或拍照做附件存入报告）三、检测规定及要求一般植筋72h后，可进行植筋拉拔试验。

试样在持荷期间，锚固件无滑移、基材混凝土无裂纹或其他局部损坏迹象出现，且加载装置的荷载示值在2min内无下降或下降幅度≤5%的检验荷载时，应评定为为合格。

一个检验批所抽取的试样全部合格时，该检验批评定为合格检验批；一个检验批中不合格的试样不超过5%时，应另抽三根试样进行破坏性检验，若检验结果全部合格，该检验批评定为合格检验批；一个检验批中不合格的试样超过5%时，该检验批评定为不合格，且不应重做检验。

1.主要检测项目、规格、设计参数：2.取样数量现场采用随机抽样办法取样，并在图纸中进行标注。

同规格、同型号、基本相同部位的锚栓组成一个检验批。

抽取数量按每批锚栓总数的0.1%计算，且不少于5件。

锚固件为植筋且数量不超过100件时，可取3件进行检验。

3.记录要求检测人员应按原始记录格式所要求的内容逐项认真、如实填写，其信息足以保证能在接近原条件下复现检测，数据应在检测工作过程中实时填写，不得追记、补记，记录的填写应客观、真实、规范、准确，现场检测工作全过程应有现场监理人员全程监督，并在监督抽样单相关位置签字。

四、检测流程1.同客户签订检测合同，确定价格。

植筋专项施工方案一.施工工序施工准备一成孔一清孔一植入钢筋一养护一拉拔试验二、施工准备1.对植筋施工人员进行详细的安全及技术交底，组织施工人员明确施工内容及植筋的操作工艺。

现场布置好施工用电。

各施工面清理干净。

2、检查被植筋部位混凝土表面是否完好，如存在表面缺陷应将缺陷混凝土剔凿清理干净后方可植筋。

3、有施工人员在植筋位置弹好墨斗线，用红油漆标出植筋点位和钢筋直径。

4、锚固钢筋制作完成并运至现场，若钢筋表面有锈蚀等污染,应在植入前对钢筋除锈、除油处理。

5、按设计和规范要求确定钻孔直径和孔深，选择相应规格的钻头。

采用喜利得RE500植筋胶，孔径、深度如下（以通过平台提交深度至结构顾问）：三、成孔1.根据设计孔深在用直尺在钻头位置量出钻头深度，并用彩色胶带标记。

2、在已确定孔位进行钻孔，钻孔方向垂直于构件表面，钻孔至设计深度。

四.清孔1.用毛刷进行清孔，再用洁净无油的压缩空气清除孔内粉尘,如此反复处理不应少于3次，直至孔内洁净无粉尘。

2、清孔后应对钻孔直径、孔深、清孔工序按隐蔽工程验收，验收合格后即可植入钢筋。

五.植入钢筋1.检查钢筋植入端是否生锈，生锈时须打磨除锈处理。

2、安装植筋胶至注入架，将搅拌头插入到孔的底部开始注胶,逐渐向外移动，直至注满孔体积的2/3即可。

3、将处理好的钢筋插入孔中，放入时缓慢转动钢筋，直至插入孔底，并以胶体从孔内溢出为准，胶体充实无气泡。

六.养护植入后对植入钢筋进行标识，在常温自然条件下进行养护，胶体固化时间（12h）内严禁扰动，植筋区域将设置专职质量负责人,随时对各自负责的植筋区域进行巡查。

七.拉拔检验钢筋锚固工作完成后，经自检合格后，报请监理，业主及顾问单位验收，请检测单位对植筋钢筋进行拉拔试验，并做好拉拔试验记录,并填写分项工程报验单。

拉拔试验时,其植筋龄期不得少于24h o1.拉拔检验方法非破损检验的荷载检验值应符合下列规定对植筋应取L15Nt作为检验荷载。

注：Nt为受检验锚固件连接的轴向受拉承载力设计值。
