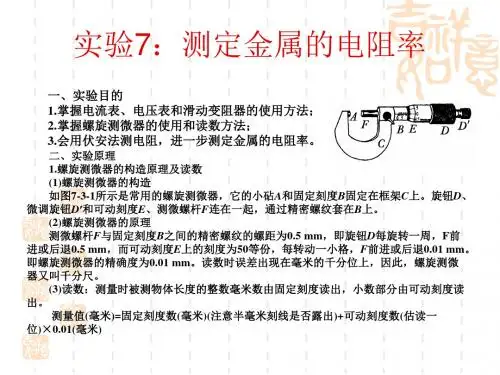

测定金属的电阻率实验

  • 格式：doc
  • 大小：407.50 KB
  • 文档页数：7

- 1 -
测定金属的电阻率
1.“测定金属的电阻率”的实验中，以下操作中错误的是( )
A.用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接
入电路中
B.用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C.用伏安法测电阻时采用电流表内接法，多次测量后算出平均值
D.实验中应保持金属丝的温度不变
2.在测量金属丝电阻率的实验中，用多用电表测量，为了减小实验误差，并要
求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是( )
- 2 -
3.(2010·安徽高考)在测定金属的电阻率的实验中，用螺旋测微器测量金属丝
的直径，示数如图所示，读数为_____mm.

4.某同学做“测定金属丝电阻率”的实验.
(1)需要通过实验直接测量的物理量有：________________________________
(写出名称和符号).
(2)这位同学在一次测量时，电流表、电压表的示数如图所示，由图中电流表、
电压表的读数可计算出金属丝的电阻为_____Ω.
- 3 -

5.(2011·广州高二检测)在“测定金属的电阻率”的实验中，提供的电源是一
节内阻可不计的干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值
约为3 Ω，使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两
个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程，
供限流用的滑动变阻器有：A.0～10 Ω；B.0～100 Ω；C.0～1 500 Ω三种，
可供选择的实验电路有如图所示的甲、乙两种，用螺旋测微器测金属丝的直径
如图所示，则：

(1)螺旋测微器的示数是_____mm.
(2)为减小电阻的测量误差，应选用_____图所示的电路.
(3)为了使测量便于调节，应选用编号为_____的滑动变阻器.
(4)电压表的量程应选用_____V.
(5)电流表的量程应选用_____A.
6.(探究创新)某同学想测量某导电溶液的电阻率，先在一根均匀的长玻璃管两
端各装了一个电极（接触电阻不计），两电极相距L=0.700 m，其间充满待测的
导电溶液.用如图所示器材进行测量：电压表（量程15 V，内阻约30 kΩ）、电
- 4 -

流表（量程300 μA，内阻约50 Ω）、滑动变阻器（100 Ω,1 A）、电池组（电
动势E＝12 V,内阻r=6 Ω）、单刀单掷开关一个、导线若干.下表是他测量通过
管中导电液柱的电流及两端电压的实验数据.实验中他还用20分度的游标卡尺
测量了玻璃管的内径，结果如图所示

根据以上所述请回答下面的问题：
（1）玻璃管内径d的测量值为_____cm;
(2)根据表中数据在坐标中已描点，请作出U-I图象，根据图象求出电阻R=_____
Ω(保留两位有效数字)；
（3）计算导电溶液的电阻率表达式是ρ＝_____（用R、d、L表示），测量值为
_____Ω·m(保留两位有效数字)；
（4）请在虚线框内画出测量导电溶液电阻的电路图，并在图中补画出未连接的
导线.
- 5 -

答案解析
1.【解析】选A、C.实验中应测量出金属丝接入电路中的有效长度，而不是全长,A
错误；用螺旋测微器测金属丝的直径应在三个不同部位各测量一次直径，算出
其平均值，以减小实验误差，B正确；金属丝的电阻很小，与电压表内阻相差很
大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法，
C错误；由于金属丝的电阻率随着温度的升高而增大，故实验中应保持金属丝的
温度不变，D正确.
2.【解析】选D.由欧姆表可以读得电阻丝的电阻值为4 Ω，为较小电阻，在用
伏安法测电阻时应该用电流表外接法，题干中要求实验中获得较大的电压调节
范围，故滑动变阻器要采用分压式接法，D正确.
3.【解析】从题图中可以看出，从螺旋测微器的固定刻度上读出的读数为0.5 mm，
由可动刻度读出的读数为11.7〓0.01 mm=0.117 mm，因此金属丝直径为
0.5 mm+0.117 mm=0.617 mm.
答案:0.617

4.【解析】(1)由URRSI、l得ρ= 2Ud4Il.
- 6 -

需要直接测量的物理量有U、I、l、d,
(2)电压表读数是2.40 V，电流表读数是0.46 A，电阻R= U2.40I0.46≈5.22 Ω.
答案：(1)加在金属丝两端的电压U，通过金属丝的电流I，金属丝的长度l，金
属丝的直径d
(2)5.22
5.【解析】(1)固定尺上的读数为0.5 mm，可动尺上的读数为30.6，所以螺旋
测微器的示数为0.5 mm＋30.6〓0.01 mm＝0.806 mm.
(2)由于金属丝的电阻是小电阻，所以应采用电流表外接法，即选用图乙所示电
路.
(3)由于实验所用电源是一节干电池，其电动势E＝1.5 V，所以用编号为A的滑
动变阻器做限流电阻，才能使电路中的电流有明显变化.
(4)加在电压表两端的电压不超过1.5 V，所以电压表的量程应选用3 V.
(5)当滑动变阻器连入电路的电阻为零时，电路中的电流最大，Imax=1.53A=0.5 A，
所以电流表的量程应选用0.6 A.
答案:(1)0.806 (2)乙 (3)A (4)3 (5)0.6
6.【解析】（1）d=30 mm+15〓0.05 mm=30.75 mm=3.075 cm
（2）作出图象如图所示，由图象的斜率求得电阻R为4.4〓104~4.8〓104 Ω.
- 7 -

（3）玻璃管的横截面积21Sd4，由RSl
得ρ=2Rd4L代入数据得电阻率为（49〒2） Ω·m.
（4）由前面的测量结果可知，电阻较大，所以电流表用内接法；由表中的数据
可知，电压的测量范围是0~11 V,所以滑动变阻器要用分压接法.电路图和连线
图如图

答案：(1)3.075 (2)见解析图 4.4〓104~4.8〓104
(3)2Rd4L 49〒2 (4)见解析图
