轧机齿轮箱设计中的几个问题

主题：主床轴齿轮箱实验报告的问题及建议1. 引言在现代工业生产中，轴齿轮箱是一种非常重要的传动装置，广泛应用于航空、航天、汽车、机械等领域。

而主床轴齿轮箱作为重要的部件，其性能和可靠性直接关系到整个系统的安全和稳定运行。

对主床轴齿轮箱的实验报告进行深入分析和评估，是非常必要的。

2. 实验报告的问题分析在阅读主床轴齿轮箱实验报告时，我们发现了一些问题：2.1. 缺乏深度分析：实验报告的分析部分较为薄弱，对实验结果的解释和深层原因缺乏深入探讨。

2.2. 数据不够全面：实验报告中的数据收集和整理不够全面，一些关键数据缺失或未能提供。

2.3. 方法论不清晰：对实验所采用的方法和步骤描述不够清晰，缺乏详细的操作流程和技术细节。

2.4. 参考文献不足：实验报告的相关背景和理论依据缺乏充分的引用和参考，影响了专业性和权威性。

3. 实验报告的建议改进为了提高主床轴齿轮箱实验报告的质量和价值，我认为可以从以下几个方面进行改进：3.1. 深化分析：在实验报告中，应该对实验结果进行更深入的分析和解读，包括可能存在的问题和缺陷，以及对应的改进措施。

3.2. 数据完善：在实验过程中，需要全面收集实验数据并进行准确的整理和统计，避免数据缺失或不全的情况发生。

3.3. 方法规范：明确实验的方法和步骤，确保实验操作的规范和准确性，提高实验结果的可信度和可重复性。

3.4. 增加参考文献：在实验报告中，加强对相关理论和技术的引用和借鉴，提高实验报告的学术性和专业性。

4. 个人观点和理解作为一名从事工程领域的专业人士，我深知主床轴齿轮箱的重要性和实验报告的价值。

在日常工作中，我也经常面临实验数据分析和报告撰写的挑战。

我强烈呼吁对主床轴齿轮箱实验报告进行更加严谨和深入的评估，以确保相关领域的工程技术水平和科研实力。

5. 总结对于主床轴齿轮箱实验报告的问题及建议，我们应该充分认识到其重要性，努力改进实验报告的质量，提高工程技术水平和科研实力。

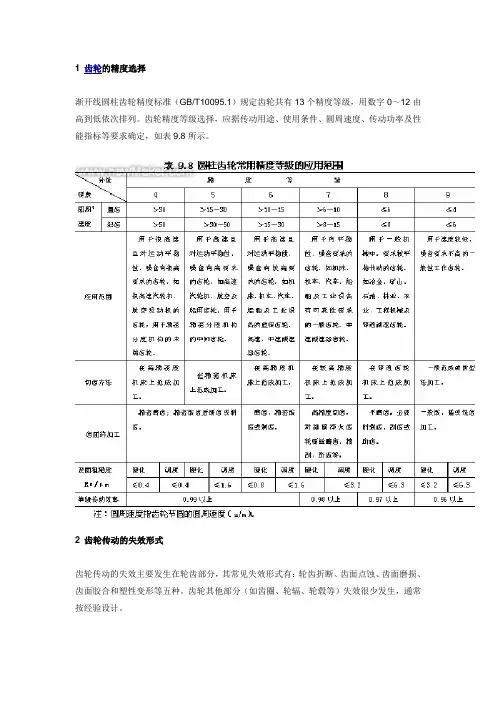

1 齿轮的精度选择渐开线圆柱齿轮精度标准（GB/T10095.1）规定齿轮共有13个精度等级，用数字0～12由高到低依次排列。

齿轮精度等级选择，应据传动用途、使用条件、圆周速度、传动功率及性能指标等要求确定，如表9.8所示。

2 齿轮传动的失效形式齿轮传动的失效主要发生在轮齿部分，其常见失效形式有：轮齿折断、齿面点蚀、齿面磨损、齿面胶合和塑性变形等五种。

齿轮其他部分（如齿圈、轮辐、轮毂等）失效很少发生，通常按经验设计。

1. 轮齿折断轮齿在工作过程中，齿根部受较大的交变弯曲应力，并且齿根圆角及切削刀痕产生应力集中。

当齿根弯曲应力超过材料的弯曲疲劳极限时，轮齿在受拉一侧将产生疲劳裂纹，随着裂纹的逐渐扩展，导致轮齿疲劳折断。

齿宽较小的直齿轮常发生整齿折断。

齿宽较大的直齿轮，因制造装配误差易产生载荷偏置一端，导致局部折断。

斜齿轮及人字齿轮的接触线是倾斜的，也容易产生局部折断。

轮齿受到短期过载或冲击载荷的作用，会发生过载折断。

采用正变位齿轮，增大齿根过渡圆角半径，提高齿轮制造精度和安装精度，采用表面强化处理（如喷丸、碾压）等，都可以提高轮齿的抗折断能力。

2．齿面点蚀齿轮工作时，在循环变化的接触应力、齿面摩擦力及润滑剂的反复作用下，轮齿表面或次表层出现疲劳裂纹，裂纹逐渐扩展，导致齿面金属剥落形成麻点状凹坑，这种现象称为齿面疲劳点蚀。

齿面疲劳点蚀首先出现在齿面节线偏齿根侧。

这是因为节线附近齿面相对滑动速度小，油膜不宜形成，摩擦力较大；且节线处同时参与啮合的轮齿对数少，接触应力大。

点蚀的发展，会产生振动和噪声，以至不能正常工作而失效。

软齿面（≤350HBS）的新齿轮，开始会出现少量点蚀，但随着齿面的跑合，点蚀可能不再继续扩展，这种点蚀称为收敛性点蚀。

硬齿面（>350HBS）齿轮，不会出现局限性点蚀，一旦出现点蚀就会继续发展，称为扩展性点蚀。

对于润滑良好的闭式齿轮传动，点蚀是主要失效形式。

而在开式传动中，由于齿面磨损较快，一般不会出现点蚀。

齿轮加工方案及技术措施齿轮做为常用的机械元件，一向广泛的被运用在机械的传动装置中，小至钟表用齿轮，大至船舶涡轮机用的大型齿轮，都能通过选配齿数组合，获得任意且正确的传动比。

它的功率范围大、传动效率高、圆周速度高、传动准确、使用寿命长、结构尺寸小等特点已成为许多机械产品不可缺少的传动部件，也是机器中所占比重最大的传动形式。

现以带有内花键定位的盘状齿轮为例，该齿轮材料为20C rMoTi，渗碳层1.8-2.2mm，齿面硬度为HRC58-62。

齿轮制造工艺方案，依据不同类型的齿廓形状、齿面硬度结构形式、精度与生产条件来确定。

一般来说包括：毛坯准备、齿坯处理、齿坯粗加工、齿轮热处理、齿轮精加工5个阶段，在确定具体加工工艺内容时，着重考虑确定两项精度：1、是齿轮各部分对中心轴线的形状精度。

2、消除经热处理渗碳淬火后的热变形对齿轮精度的影响。

在确定工艺基准时，首先应该选定内花键的大径尺寸为加工工艺基准，这是因为内花键的加工，都是花键拉刀拉制而成的，而拉刀的外径尺寸精度比较高，拉出的花键大径尺寸比较稳定和可靠，完全可以作为齿坯加工的工艺基准，无论是矩形花键孔或是渐开线花键孔都是一样。

实际具体加工工艺为：●毛坯锻造成形●热处理正火处理●粗车 1、内孔尺寸一般设计为装配基准，在设定内孔粗车尺寸时一般是按花键拉刀的前导向尺寸确定，比图纸设计尺寸减小0.5-0.6mm，做为热处理后的精磨余量。

2、选用拉床定位的端面时应尽量选用大端面，而且要求同内孔一次装夹车成，保证其垂直精度。

3、齿坯的其余部分可在粗车加工时留有一定的精车余量。

●拉花键拉内花键用大端面和内孔定位拉制●精车 1、选用内花键的大径尺寸D定位。

2、用车工专用“花键微锥芯轴一次定位加工”在工件调头加工时，可随芯轴一起整体调头加工完成后，再拆卸工件。

花键心轴如下图：车工用微锥花键芯轴，实际上是一个圆柱微锥芯轴，因为在设计芯轴时，已把花键的键宽和小径尺寸减小了0.5-0.7mm （渐开线花键的齿厚减小0.5）使花键芯轴完全靠外径和微锥来定位锁紧齿坯的，这样主要是为了排除多点接触对精度的干涉●滚齿滚齿的定位仍使用花键大径和大端面为工艺基准齿厚为粗切加工，磨削余量可按下表选择磨削余量：●倒角齿廓倒角，一般是指齿高的两端和沿齿长的齿顶2×45Ｏ倒钝。

棒线材轧机齿轮箱故障诊断技术作者：黄引团纠永杰来源：《环球市场信息导报》2016年第14期在棒线材轧机中，齿轮箱是主要设备之一，由于需要连续工作，外加工况较为恶劣，极有可能出现故障。

而本文的研究除可减小设备维修费用外，还可改善产品质量、增强其市场竞争力，具有重大意义。

本文将重点探讨轧机齿轮箱的故障诊断技术，希望可为实际使用提供帮助。

传统功率谱剖析等方法，虽然得到了显著提高与全面发展，但因齿轮箱自身结构较为繁琐，存在多种干扰，在故障隐患展现的微冲击信号方面面临提取困难。

另外，部分企业围绕齿轮箱装设了监测系统，但并不存在诊断功能，如果发现异常，无法有效解决。

基于此，亟待加强故障诊断方面的探索。

齿轮箱的常规故障诊断技术与方法双特征剖析法。

机械故障诊断通常是明确机械零件的具体失效程度，仅仅观察信号自身平稳冲击性功率特性便可，其中前者为正弦和近似正弦信号、某些不足产生冲击的一种随机信号，该信号在基本谱图中展现为各个频率的棒线，但后者能够完整展现于共振解调谱图中，同时，利用和零件特征频率一样的棒线来展示；随机冲击则通过全频杂乱谱线族进行呈现。

而双特征剖析法则是依托基本的傅立叶谱图对平稳故障信号属性展开剖析，依托共振解调傅立叶谱图对冲击故障信号属性展开剖析。

一对啮合齿轮包含三个特性频率，具体为两个齿轮对应的轴频率与共有啮合频率，其中前者代表长周期公差反复出现的频率。

对于长周期公差，主要包含周节积累误差与基圆偏心等多种，对于短周期故障一般包含个别齿存在损伤、局部存在损伤等情形。

而啮合频率除能代表啮合齿轮对应短周期误差外，还能够展现长周期误差，在齿轮诊断环节一定要综合思量长、短周期这两个故障。

矩阵判别排除法。

对现场机械而言，其故障诊断通常是参照故障征兆信息研究故障引发因素，机械故障通常是多因多果，简单来说，一种征兆可呈现多种故障，而一种故障可产生多种征兆，原有的推理机制与智能诊断系统存在出入。

在具体的故障分析环节，通过矩阵规则完善判别工作，依托结果寻找原因是常用的过滤法，若不清楚结果，那么任何征兆参数均存在可能；若掌握某些征兆信息，利用矩阵规则判别能够确定其因类，同时，可依照果类获得某种因，所掌握的征兆参数和确定的因呈现负相关，越认清征兆参数，则便越有可能确定唯一的原因。
