WinCC控件编程技巧记录
1. PLC上传变量读写
变量读示例：HMIRuntime.Tags("CtrlPG/Perf_DataBuff.P02e_N").Read
变量写示例：HMIRuntime.Tags("CtrlPG/Perf_DataBuff.P02e").Write 3.2

2. 控件属性读写
VBScript程序：
ScreenItems("IOField4").OutputValue = h & ":" & m & ":" & s
解释：IOField控件的OutputValue属性显示运行时间

3. 生成Excel报表
VBScript程序：
Dim xls
Dim strDT
Dim RptTime

Set xls = CreateObject("Excel.Application")
xls.Workbooks.Open ("E:\Form\报表格式.xls")

xls.Cells(2, 2).Value = Year(Date) & "/" & Month(Date) & "/" & Day(Date)
xls.Cells(2, 5).Value = Hour(Time) & ":" & Minute(Time) & ":" &
Second(Time)

strDT = "(" & Year(Date) & "-" & Month(Date) & "-" & Day(Date) & " " &
Hour(Time) & "." & Minute(Time) & "." & Second(Time) & ")"
HMIRuntime.Tags("RptTime").Write strDT
RptTime = strDT

xls.Workbooks(1).SaveAs ("E:\报表\ " & "报表" & RptTime & ".xls")
xls.Workbooks(1).Close
xls.Quit
Set xls = Nothing

解释：脚本打开硬盘上excel报表格式，写入时间日期，写入数据（程序省略），
另存为文件名包含时间的excel报表。
4. 打开Excel报表
VBScript程序：
Dim CommDlg,xls
Set CommDlg = ScreenItems("控件1")
CommDlg.InitDir = "E:\报表"
CommDlg.DialogTitle = "请选择一个数据文件"
CommDlg.Filter = "xls文件(*.xls)|*.xls|所有文件(.*)|*.*"
CommDlg.FileName = ""
CommDlg.ShowOpen
Dim fileName
fileName = CommDlg.fileName
If Trim(fileName) = "" Then Exit Sub
Set xls = CreateObject("Excel.Application")
'xls.Visible = True
xls.Workbooks.Open (fileName)
xls.Application.Visible = True
xls.Workbooks(1).PrintPreview
xls.Workbooks(1).Close
xls.Quit
Set xls = Nothing

解释：首先WinCC画面需添加CommonDialog控件，从画面编辑，控件选项栏
添加。

5. 预览Excel报表
VBScript程序：
Dim xls
Dim RptTime

RptTime = HMIRuntime.Tags("RptTime").Read
Set xls = CreateObject("Excel.Application")
xls.Workbooks.Open ("E:\报表\报表" & RptTime & ".xls")

xls.Application.Visible = True
xls.Workbooks(1).PrintPreview
xls.Workbooks(1).Close
xls.Quit
Set xls = Nothing
解释：根据生成excel报表时保存的时间变量RptTime，预览最近一次保存的
excel报表。

6. 打印Excel报表
VBScript程序：
Dim xls
Dim RptTime

RptTime = HMIRuntime.Tags("RptTime").Read
Set xls = CreateObject("Excel.Application")
xls.Workbooks.Open ("E:\报表\报表" & RptTime & ".xls")

xls.Workbooks(1).PrintOut
xls.Workbooks(1).Close
xls.Quit
Set xls = Nothing

解释：根据生成excel报表时保存的时间变量RptTime，打印最近一次保存的
excel报表。

7 运行时间显示
VBScript程序：
Dim t,h,m,s
t = HMIRuntime.Tags("CtrlPG/CON_DB.TurbWorkTime").Read/20
h = Int(t/3600)
t = t Mod 3600
m = Int(t/60)
s = t Mod 60
ScreenItems("IOField4").OutputValue = h & ":" & m & ":" & s

解释：下位程序燃机运行时间累计周期为50ms，所以计数器要除以20。IOField
控件显示运行时间，格式为“时：分：秒”

8 采集记录周期
上位画面刷新周期最短为250ms
趋势记录最短周期为500ms
项目前期设计时需考虑HMI数据刷新记录周期是否满足客户要求。

合集下载

wincc flexible教程

wincc flexible教程

wincc flexible教程WinCC Flexible教程WinCC Flexible是一款由西门子公司开发的工业自动化软件，用于编程和监视人机界面。

它是一款功能强大、灵活易用的软件，适用于各种工业领域和应用场景。

本教程将详细介绍WinCC Flexible的基本功能和操作方法，帮助读者快速上手并掌握该软件的使用技巧。

第一部分：WinCC Flexible简介与安装1. WinCC Flexible简介- 介绍WinCC Flexible的主要特点和功能。

- 解释WinCC Flexible在工业自动化中的作用和意义。

2. WinCC Flexible安装- 阐述WinCC Flexible的安装步骤和注意事项。

- 提供常见安装问题的解决方法。

第二部分：WinCC Flexible项目创建与配置1. WinCC Flexible项目创建- 演示如何创建新的WinCC Flexible项目。

- 分析项目文件结构和组织方式。

2. WinCC Flexible项目配置- 介绍项目配置的基本概念和作用。

- 演示如何配置项目的属性、变量和通信设置。

第三部分：WinCC Flexible图形界面设计1. WinCC Flexible图形界面概述- 简要介绍WinCC Flexible的图形界面组件和特点。

- 解释不同界面元素的功能和用途。

2. WinCC Flexible界面设计工具- 详细介绍WinCC Flexible的界面设计工具及其使用方法。

- 演示如何创建和编辑图形界面。

3. WinCC Flexible界面设计实例- 提供几个实际应用场景的界面设计示例。

- 解释每个实例的目的和设计思路。

第四部分：WinCC Flexible数据处理和报警管理1. WinCC Flexible数据处理功能- 介绍WinCC Flexible的数据处理功能，如数据记录和计算。

- 演示如何使用数据处理功能实现特定的业务逻辑。

详细介绍WinCC报警记录(理论+实操图示)

详细介绍WinCC报警记录(理论+实操图示)


6.1.2消息及确认
1.单个消息和组消息 2.2. 单个确认和组确认 3. 事件分为二进制事件和监控事件 4. 初始值消息和新值消息 5. 消息 6. 消息类型、消息类别 7. 消息块 8. 消息事件、消息状态
9. 消息窗口 10. 消息变量 11. 消息的操作步骤 12. 消息行 13. 报表 14. 确认离开的方法 15. 确认变量 16. 状态变量
6.2 组态报警
浏览窗口
数窗口
表格窗口
从图中可以看到 报警记录编辑器包含三个区域： (1) 浏览窗口 组态消息，在根目录下按顺序进入各级文件夹。 (2) 数据窗口 显示可用对象的符号。双击可访问各报警记录设 置。 (3) 表格窗口 包含单个消息和已组态的属性的表格，双击编辑 单个域。
6.2.1 启动系统向导 通过菜单“文件→选择向导”对话框，如图：
6.2.5 组态模拟量报警
通过菜单“工具→附加项”打开对话框， 如上图，勾选“模拟量报警”框，单击确 定，则在消息类别下面出现“模拟量”选 项。
下面开始组态模拟量报警。
首先组态模拟量报警的变量。右键单击 “模拟量报警”选择“新建”，打开“属性”对话 框如图：
6.3 组态报警显示
通过使用报警控件，用户可以看到消息视图、消 息行以表格的形式显示在画面中。
6.1.3消息的结构
在运行系统中，以表格的形式分行显示消息。单 个消息可以用表格域显示的信息组成。表格域显 示的这些单条信息被称为消息块，它可以分为3种 类别。 系统块：包括报警记录分配的系统数据。这些数 据包括日期、时间、报表标识符等。 过程值块：包含过程提供的数据。 用户文本块：提供常规信息和便于理解的文本。 例如消息解释、出错位置和消息源。
6.2.2 组态报警消息文本

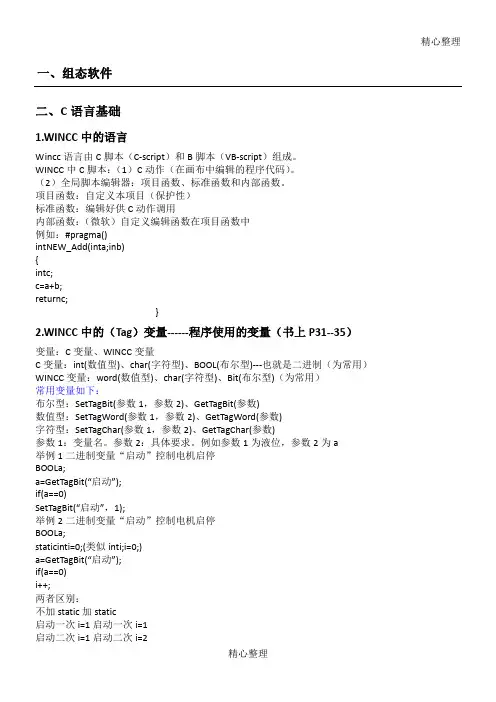

wincc学习技巧2
