Waves11TRACT声场校准系统插件介绍和使用分享

waves教学：WavesUltraPitch非常音高调整器效果插件使用（三）Waves UltraPitch 非常音高调整器效果插件使用12第六章控制与显示UltraPitch通用控制音高检测图（Pitch Detector Graph）实时显示当前音高的显示屏（在改变音高之前）。

上面有一条蓝线来跟踪检测到的音高。

在静音时，屏幕显示为黑色。

当没有可以检测到的音高时，屏幕显示为灰色。

音高检测图音高检测图滚动速度(Monitor Scrolling Speed)在音高检测图的上部是显示屏速度控制。

你可以根据电脑显示屏上图像滚动速度进行调整，以便清楚地观察音高检测过程，调整最低和最高音高的极限。

在音高检测屏的下部是最低和最高音高控制，用来细致地调整音高。

最低音高限制器(Min-Pitch Limiter)最低音高控制按钮用一个向下指的箭头来表示。

选中按钮直接键入数值或用鼠标上下拖拉，都可以调整最低音高控制的设置。

随着新数值的输入或鼠标上下拖动，你会看到音高检测图中最低音高标记也随之移动。

最低音高标记应该在最低的键位（也就是低音线）下面，这样检测效果才会最好。

最高音高限制器(Max-Pitch Limiter)最高音高控制按钮用一个向下指的箭头来表示。

选中按钮直接键入数值或用鼠标上下拖拉，都可以调整最高音高控制的设置。

随着新数值的输入或鼠标上下拖动，你会看到音高检测图中最高音高标记也随之移动。

将最高音高的值设在最高键位以上一点，会让音高检测更加准确。

如果最低和最高音高设置与检测出的音高不相称，会出现“Incompatible input or setting（不兼容的输入或设置）”的信息。

如果发生这种情况，请检查一下最低和最高音高设置得是否正确。

在某些情况下，最低和最高音高控制故意设置得与音高检测不符，以制造一些特定的效果。

如果你是想这样干，就将其设为相应值，静观其变。

一些出厂预置中包括了这种设置。

Waves UltraPitch 非常音高调整器效果插件使用13键盘显示屏(Keyboard Display)键盘显示屏在音高检测图的右侧，当音高被检测的时候，音调中的音符会显示在上面。

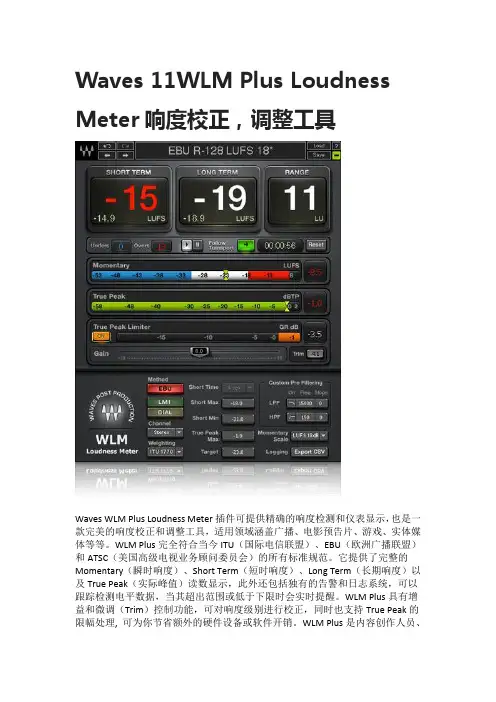

Waves 11WLM Plus Loudness Meter响度校正，调整工具
Waves WLM Plus Loudness Meter插件可提供精确的响度检测和仪表显示，也是一款完美的响度校正和调整工具，适用领域涵盖广播、电影预告片、游戏、实体媒体等等。

WLM Plus完全符合当今ITU（国际电信联盟）、EBU（欧洲广播联盟）和ATSC（美国高级电视业务顾问委员会）的所有标准规范。

它提供了完整的Momentary（瞬时响度）、Short Term（短时响度）、Long Term（长期响度）以及True Peak（实际峰值）读数显示，此外还包括独有的告警和日志系统，可以跟踪检测电平数据，当其超出范围或低于下限时会实时提醒。

WLM Plus具有增益和微调（Trim）控制功能，可对响度级别进行校正，同时也支持True Peak的限幅处理, 可为你节省额外的硬件设备或软件开销。

WLM Plus是内容创作人员、
后期制作公司和有线电视前端设备的理想之选，同时它也是一整套经济实惠的全功能、跨平台、多格式响度检测的软件解决方案。

特点：
•符合ITU 1770-3、EBU和ATSC标准
•支持对主体声音、对话语音以及平均响度的检测
•具有Momentary（瞬时响度）、Short Term（短时响度）、Long Term（长期响度）读数显示
•增益和微调控制可对响度实现标准化和校正处理
•True Peak（实际峰值）指示表和True Peak限制器。

Waves插件个⼈经验谈（下）和⾳乐制作⼈会⾯时，讨论插件是常规聊天内容。

很多时候你会先说起Waves插件，然后⼜提到Izotope。

实话实说，我是Waves的死忠。

⽤他家的均衡器时真是很⼲净利落。

⽽在⾳频的饱和度上，Waves的温暖和特质也很明显。

⽤Waves的感觉就像是，你的笔记本⾥装备了⼀⼤机柜的模拟效果器，随时触⼿可得。

PuigTec EQP-1A和MEQ 5Waves对PuigTec EQP-1A的模拟堪称典范。

它精准的削减和提升能⼒有助于给瘦削的吉他⾳乐增肥增厚。

⽐如说，如果你录了吉他，但不喜欢麦克风的摆位，你就可以通过提升100Hz和3kHz进⾏改进。

同时，MEQ 5还可以在你提升某些中频部分时增添⼀点魔术般的泛⾳（难以描述，⽿听为实）。

这俩插件搭档在改进吉他声⾳⽅⾯功效显著。

Noise Suppressor NS1当我们想要得到紧实的混⾳，特别是做电⼦舞曲时，吉他的噪⾳、原声乐器或是VST⿎⾳⾊多余的嗡鸣都不是我们乐于听到的。

不幸的是，市⾯上的很多噪⾳抑制器只是通过糟糕的噪⾳门限或信号削弱敷衍了事。

Waves的Noise Suppressor我⽤得则⾮常顺⼿。

噪⾳削减的峰值范围显⽰很容易读取，你甚⾄还能在某些部分将某些频率静⾳。

Reel ADT⾳轨叠加对于吉他⼿来讲是件头疼事。

没有两次演奏是完全相同的。

Waves的Reel ADT就是⼲这个的。

它可以消除你两条不同⾳轨的相位问题，你还可以录制⼀条单轨，然后⽤延迟制造出双轨同时演奏的效果。

经过适当调整，你甚⾄还能得到镶边效果。

Reel ADT⾪属于Waves模拟的Abbey Road Studio设备的⼀部分，能帮助你节省录⾳时间。

就算是原声乐器演奏者有时也需要做⼀些⾳轨叠加，尤其是他们没有其他伴奏的时候。

不过，相⽐电吉他，原声乐器的演奏更难⼀点，⽽且时常包含⼤量的即兴表演。

Reel ADT就解决了这些录⾳问题，节省了⼤量的重录时间。

Waves插件个人经验谈和音乐制作人会面时，讨论插件是常规聊天内容。

很多时候你会先说起Waves插件，然后又提到Izotope。

实话实说，我是API 2500和API 560Waves在模拟1960年代经典机架之声方面经验十足。

API 2500和API 560就是与API本家合作创造的立体声压缩和图形均衡器。

API 2500能给你的混音更多细节表现空间，让乐器和混音达到高度精确的音色设计水准，声音绝对经典复古。

API 560则是基于API于1967年推出的一款经典均衡器的插件，提供了精确的频率滤波和非常宽裕的动态余量。

这对于有效的信号增强和空间校正大有裨益。

通过每个频段12dB的提升/削减量，以及极窄的Q值，你可以把你的音轨打造得既有个性，同时兼具精准。

L1和L2 Ultramaximizer砖墙限制器的职责就是阻挡音频信号的通过。

相较于其他的压缩类插件，将L1或L2的Attack设置为快速，能减少不自然的声音细节。

无论对于电子舞曲音乐，还是乡村音乐，这种声音上的敏感性都是不可或缺的。

给一支金属乐队做混音时，我想让声音粗粝刺耳的主唱听起来更像那么回事。

于是我就将阈值在拉低一点，刚好就可以得到足够的释放时间。

你要是熟悉那种叫做“Djent”的节拍古怪的金属风格，只要操作得当，就能获得冲击力十足的人声。

L3 MultimaximizerL1和L2最大的与众不同之处就是它们在功能上出色的整合。

不过，L3多频段和均衡器的结合，加上线性坐标，可以保证你始终不偏离初始的信号。

L3友好的界面让它足以在任何制作人那里物尽其用。

你可以只专注于聆听，依靠插件特有的峰限混合器（Peak Limiting Mixer）技术确保获得超级棒的声音。

我在几个项目中进行过试验，可以说，它让我的工作事半功倍。

The Scheps 73重制经典调音台是Waves的一大爱好，而Neve 1073早也被Waves盯上了。

这个复古EQ真心不一般。

Waves插件的使用技巧和诀窍使音轨具有冲击力——Renaissance Compressor（文艺复兴压缩器）或C1 Compressor（C1压缩器）尽管这个技巧更加适合于鼓音轨，但是其实任何类型的信号都能够使用（人声，吉他等等）。

将这条音轨复制到另一条音轨上。

在这条被复制的音轨上打开文艺复兴压缩器或C1压缩器，然后施加非常重的压缩：10︰1的压缩比，-30dB（分贝）的门限。

这些设置将使压缩器产生“泵”的效果。

将这条音轨和原始音轨相混合，直到你听见原始的未被压缩音轨如同被这条被复制的音轨添加上了“冲击力”一样。

Waves插件的使用技巧和诀窍二将早期反射声和混响尾声混合起来——TrueVerb（真实的混响）和Renaissance Reverb（文艺复兴混响）既喜欢真实的混响所模拟出的空间的声音，但是同时又想得到文艺复兴混响所产生出来的平滑的混响尾声吗？想要两全其美吗？使用一个单独的插入通道，首先将真实的混响放到这个通道中，紧接着放入文艺复兴混响。

首先我们来设置真实的混响，所以现在先要将文艺复兴混响旁路。

加载一个你喜欢的预置或者创建一个你自己的设置。

点击位于底部右下角（Reverb字样的下方）的蓝色方块来关闭混响信号部分。

通过这种方法你可以不使用真实的混响的混响尾声部分而只使用直通信号和早反射信号。

现在，将文艺复兴混响退出旁路状态。

加载一个你喜欢的预置或者创建一个你自己的设置并将“Early ref.（早反射）”滑块向下拉至“Off（关闭）”状态。

现在，通过调整文艺复兴混响的Wet（湿）/dry（干）滑块，你就可以将真实的混响的早期反射声和文艺复兴混响的混响尾声混合起来使用。

Waves插件的使用技巧和诀窍三声音效果创造者——Renaissance Bass（文艺复兴低音）和TrueVerb（真实的混响）文艺复兴低音是一个能够使各种各样的声音变得丰满起来的强大工具——从雷鸣声到射击声，隆隆声和照相机的闪光声。

WA VES效果插件介绍第一种效果：AudioTrack(音频轨）它是针对通常我们见到的普通的音轨的，综合了4段EQ均衡、压缩、噪声门三种效果器。

如果你用过T－racks(母带处理软件），你会发觉它与AudioTrack的功能非常相像。

只不过T-racks的界面要漂亮得多了。

下图是AudioTrack(音频轨）的界面：使用它之后，你的整个混音作品就可以站立在坚实的基础之上了。

在均衡方面，具体操作和参数设置可以参照Ultrafunk--EQ效果器。

在压缩方面可以参照Ultrafunk的压缩效果器。

在Gate（噪声门）的几个参数中，只有Floor(基底）是我们不熟悉的，不熟悉怎么办，试试就知道了。

1。

Rel为Release(释放）的缩写。

2。

将鼠标放在按钮上，鼠标会变化成一个双向的箭头，照此方向拖动，可以直接调整按钮相应的值。

3。

如果你觉得某一步操作错误，可以点击左上方的UNDO按钮，将这一步取消。

4。

如果你在Output(输出）的设置上调得过大，右面的No Clip(没有削波）会变成Out Clip（溢出，削波），同时在下面显示出已超过多少。

如果你将此时的设置处理成波形，则会看到被放大的电平信号和被削去的“刺儿头”。

5。

你可以在Setup A中选择一种预置方案，点击Setup A之后再显示出来的Setup B中再调入一种方案，然后进行两种方案的对比。

再点一下A->B 或是B->A 都会让两种方案统一第二种效果器：C1 Compressor（C1 压缩器）如下图：左面为压缩／扩展电平表。

中间的按钮分别是：Low Ref,低反射，点击之后改变为峰值反射；Makeup,电平弥补；Threshold,阀值；Ratio,压缩比率；Attack,起音时间；Release,释放时间；第三种效果器C1 Gate(噪声门）如下图：除了有些按钮的功能与C1 compressor不同之外，基本界面都很相似。

最完整的w a v e s插件简介及功能简介名称模拟硬件类别出品公司其他其他评星名气Waves LinEq 否均衡 Waves 母带Eq 延迟很大？ 4Waves Q-Clone 否均衡 Waves 硬件Eq捕抓器？？Waves Q4-Paragraphic Eq 否均衡 Waves 省CPU 5 5Waves Q10-Paragraphic Eq 否均衡 Waves 占用10轨CPU资源？？Waves REQ 2/4/6 bands 否均衡 Waves 4 4Waves SSL Eq 是均衡 Waves 经典硬件 5 5Waves VEQ 3 是均衡 Waves Vintage 音色 5 5Waves VEQ 4 是均衡 Waves Vintage 音色 5 5IK Track Equalizer 是均衡 IK TRank 附件PSPaudioware MasterQ 是均衡 PSP 5 4URS BLT EQ 是均衡 URS 界面简单 5 4URS FullTec EQ 是均衡 URS 功能全版 5 4URS A Mix EQ 是均衡 URS 5 5URS A Series EQ 是均衡 URS 5 5URS A10 Series EQ 是均衡 URS 5 5URS N Mix EQ 是均衡 URS 5 5URS N Series EQ 是均衡 URS 5 5URS N12 Series EQ 是均衡 URS 5 5URS S Mix EQ 是均衡 URS 5 5URS S Series EQ 是均衡 URS 5 5TC Graphic EQ 是均衡其他经典硬件 5 5TC Parametric EQ 是均衡其他经典硬件 5 5Waves C1 Comp-gate 否压缩 Waves 多段部件噪声门 5 5 Waves C4 否压缩 Waves 多段压缩 5 5Waves LinMB 否压缩 Waves 母带压缩多段压缩 5 5 Waves MaxxVolume 否压缩 Waves 新一代动态处理器 5 5 Waves Raxx（获奖）否压缩 Waves Renaissance系列 5 5 Waves Rcomp 否压缩 Waves Renaissance系列 4 4 Waves Rvox（获奖）否压缩 Waves R系列界面简化 5 5 Waves SSL Comp 是压缩 Waves 经典硬件 5 5Waves VComp 是压缩 Waves Vintage音质 5 5IK Track xCompressor 是压缩 IK TRack附件 5 5 PSPaudioware Mastercomp 是压缩 PSP 5 5URS 1970 compressor 是压缩 URS 4 4URS 1975 compressor 是压缩 URS 4 4URS 1980 compressor 是压缩 URS 4 4URS Strip 是压缩 URS 5 4WaveArts MultiDynamics 否压缩 W. Arts 多段压缩 5 4 Waves L1-Ultramaximizer 否压限 Waves 5 5Waves L2 否压限 Waves 5 5Waves L3-Ultramaximizer 否压限 Waves 5 5Waves L3-Multimaximizer 否压限 Waves 多段压限 5 5 IK Track xClipper 是压限 IK TRack附件 5 5IK Track xLimited 是压限 IK TRack附件多段压限 5 5 Wave Arts FinalPlug 否压限 W. Arts 5 4Waves Rchannel（获奖）否综合 Waves 压缩+均衡 5 4Waves SSLChannel 是综合 Waves 压缩+均衡经典硬件 5 5 PSP Vintage Warmer 是综合 PSP 多段压缩多段压限 5 5 URS 1970 Comp-limited 是综合 URS 压缩+压限 4 4URS 1975 Comp-limited 是综合 URS 压缩+压限 4 4URS 1980 Comp-limited 是综合 URS 压缩+压限 4 4Wave Arts Track Plug 否综合 W. Arts 均衡+压缩+压限 5 5 Waves Double 2/4 否延迟 Waves 美化声音 4 5waves supertap2/6taps-mod 否延迟 Waves 5 5Izotope Spectron 否延迟 Izotope 多段延迟经典 5 5 Nuendo Double Delay 否延迟 Nuendo 3 2Waves Rverb 否混响 Waves 3 5Waves TrueVerb 否混响 Waves 5 5IK CSR Hall 是混响 IK 大厅混响 5 4IK CSR Inverse 是混响 IK 反转混响 5 4IK CSR Plate 是混响 IK 金属混响 5 4IK CSR Room 是混响 IK 房间混响 5 4PSPaudioware easyverb 是混响 PSP 操作简单音质棒 5 5 Wave Arts MasterVerb 否混响 W. Arts 5 4TC Native Reverb 是混响其他经典硬件省CPU 5 5Waves IR-L 否采样 Waves 5 4Waves IR-1 否采样 Waves 5 4Wizzo Verb 否采样 Wizzo 5 5Wave Arts Panaroma 否声相 W. Arts 3D 声相场景效果器 5 5 Waves Mondo Mod 否声相 Waves 回旋声相 5 5Waves S1-Shuffler 否声相 Waves 功能完整 5 5 Waves S1-Imager 否声相 Waves 功能少点 4 4 Waves S1-MS 否声相 Waves 转换立体声为MS 4 3PSP PSeudo stereo 否声相 PSP 转换立体声 4 4PSP Stereo Controller 是声相 PSP 立体声修正 5 4PSP Stereo Enchancer 是声相 PSP 立体声拓展 5 4 Waves PAZ Analyzer 否分析 Waves 声相＋Freq －－Waves PAZ Frequency 否分析 Waves Freq －－Waves PAZ Meter 否分析 Waves Output Db －－Waves PAZ Position 否分析 Waves 声相－－PSP Stereo Analyzer 否分析 PSP 声相＋Db －－BBE Sonic Maximizer 否激励其他谐波产生器 4 5 Waves Deeser 否辅助 Waves 消齿音 4 4Waves Debreath 否辅助 Waves 消呼吸声 5 4Waves Rdeeser 否辅助 Waves 消齿音 5 4Waves Doppler 否辅助 Waves 汽车掠过的远近声音等 5 4 Waves Morphoder 否音效 Waves 噪音、合声发生器 4 4 Waves SoundShifter 否音阶 Waves 4 3Waves UltraPitch 3/6 Voice 否音阶 Waves 5 5 Waves UltraPitch Shift 否音阶 Waves 4 3Waves Enigma 否失真 Waves 迷幻 5 5Waves MetaFlanger 否失真 Waves 镶边 5 5Izotope Trash 否失真 Izotope Best 5 5Waves X-Click 否修复 Waves 噼啪声 5 5Waves X-Crackle 否修复 Waves 爆破音 5 5 Waves X-Hum 否修复 Waves 嗡嗡声 5 5Waves X-Noise 否修复 Waves 噪音 5 5Waves Z-Noise 否修复 Waves 噪音多段过滤 5 5 PSP MixBass 是提升 PSP Bass ? ?PSP MixPressor 是提升 PSP 增强效果 ? ?PSP Mix Saturator 是提升 PSP 饱和效果 ? ?PSP MixTreble 是提升 PSP 多重混合 ? ?Waves MaxxBass 否提升 Waves Bass 4 4 Waves MaxxPressor 否提升 Waves 增强效果 4 4 Waves MaxxSaturator 否提升 Waves 多重混合 4 4 Waves Rbass 否提升 Waves 提升Bass 均衡 4 4 Waves IDR 否技术 Waves 转换精度 16-24bits 5 5。

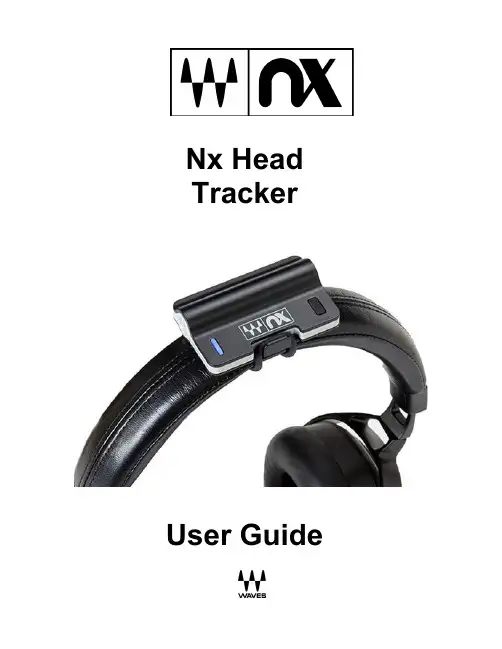

Nx Head TrackerUser GuideTABLE OF CONTENTSIntroduction (3)Why Head Tracking Matters (3)Functions and Features (4)Battery (4)Attaching the Nx Head Tracker to Your Headphones (4)Button Functions (4)LED Indications (5)Pairing Nx Head Tracker with Waves Nx 3D Audio Apps (5)Pairing Nx Head Tracker with the Nx Virtual Mix Room or Abbey Road Studio 3 Plugin (5)Head Tracking Application—Bluetooth Tracker Tab (6)Pairing Instructions (8)Updating the Firmware (9)Extras (12)Appendix A: Troubleshooter (12)Appendix B: Setting up a Session with Multiple Nx Tracker Users (13)Appendix C: Pairing Nx Head Tracker with Waves Nx 3D Audio Apps (15)IntroductionThe Waves Nx Head Tracker is a small Bluetooth device that attaches to your headphones. It tracks your head movements in 360 degrees to enhance the realistic and immersive 3D audio experience created by Waves Nx technology.The Nx Head Tracker can be used together with several types of Waves Nx software. Use the Nx Head Tracker along with the Nx desktop and mobile apps for 3D audio on headphones to experience the music, movies, and games you love, in 3D audio— on your desktop, laptop, tablet or mobile device.Audio professionals can use the Nx Head Tracker, along with the Nx Virtual Mix Room Over Headphones plugin or Abbey Road Studio 3, to recreate on headphones the ideal spatial acoustics of a high-end studio, thus improving your headphone mixing and recording experience.Why Head Tracking MattersWhen you hear sounds in the real world, your head movements help your brain create a sense of three-dimensional audio depth. As your head moves, your brain remembers where the sound used to be and where it is now, combines this with its knowledge that the head (and not the external source) has moved, and uses this information to locate the external source and construct a three-dimensional “audio scene.”However, when you listen to sound on headphones, the audio scene constantly shifts with your head, so your experience of three-dimensional auditory space is gone.By tracking your head movements and adjusting the audio to the orientation of your head, the Nx Head Tracker (combined with Nx software) helps reconstruct the realistic three-dimensional audio experience of sounds coming at you from external sources in the real w orld.There are several ways you can track your head movements to enhance the Nx experience:•Use the Nx Head Tracker device.•Use your computer’s camera.•If you are using the Nx Virtual Mix Room or the Abbey Road Studio 3 plugin, you can use both methods simultaneously (“Sensor Fusion” mode) toachieve a faster tracking rate.For a detailed comparison between these options, see the Overview tab of theNx Head Tracker webpage.Functions and FeaturesBatteryThe Nx Head Tracker device works with any standard AAA battery,which provides approximately 40 hours of use. Replace the battery through the bottom hatch. The device will go to sleep automatically after a few minutes if it’s not connected or not moving. In sleep mode, the battery life can last for months.Attaching the Nx Head Tracker to Your Headphones After you insert a AAA battery into the Nx HeadTracker, position the device at the top-center ofthe headphone arc, with the Nx logo facingforward (i.e., the battery in the back). The NxHead Tracker will not track your head movementsproperly if you place it off-center or facingbackward.Wrap the strap around the headphone’sheadband and attach it to the hook on the otherside. The strap can be disconnected at both endsfor replacement and any standard rubber bandcan be used if needed.Button FunctionsA short press (under two seconds) in any state will place the unitin advertising mode. In this mode, the device can be detected and paired with your computer.LED IndicationsPairing Nx Head Tracker with Waves Nx 3D Audio AppsFor detailed instructions about how to pair the Nx Head Tracker device with the Waves Nx desktop and mobile apps for 3D audio on headphones, refer to the apps’ user guides:•Waves Nx for W indows and Mac – User Guide •Waves Nx for M obile (iOS and Android) – User GuidePairing Nx Head Tracker with the Nx Virtual Mix Room or Abbey Road Studio 3 PluginTo use the Nx Head Tracker device with the Nx Virtual Mix Room plugin, you must first pair them. This is done from a dedicated head tracking application that opens and closes automatically when you open and close the plugin. For head tracking to be enabled, the application must remain open. If the application is closed, head trackingwill stop. This will not affect the plugin itself or your DAW in any way; you can simply restart the head tracking application using the Settings button (Abbey Road Studio 3) or Restart button (Nx Virtual Mix Room). This reestablishes tracking. SleepLED off AdvertisingBlinks blue ConnectingSolid blue ConnectedBlinks blue every 15 seconds Low BatteryRed instead of blue IdentifyingBlinks white Updating Blinks greenHead Tracking Application—Bluetooth Tracker TabDevice List – This list will show all available Nx Head Tracker devices. Up to six devices can be connected simultaneously.Connect (check box) – Check or uncheck this box in order to connect or disconnect an Nx Head Tracker device that appears in the device list.Refresh Device List – This control will erase the list and rescan for Nx Head Tracker devices.Automatic Connect –When On, the application automatically connects with any Nx Head Tracker device it detects. When Off, the application detects Nx Head Tracker devices, but the user must initiate the connection,Open Bluetooth Settings – Used to manually un-pair a device when needed as a troubleshooting step.Rename – This control lets you rename your Nx Head Tracker device. The name is permanent, and the device will advertise itself by the given name.Identify – This control will make the Nx Head Tracker device blink white. This is helpful to identify a certain device among several.Update – This control will initiate FW updates to the Nx Head Tracker’s firmware. A message will appear when a firmware update is available for your Nx Head Tracker device.Pairing Instructions1. Open the Nx Virtual Mix Room or Abbey Road Studio 3 plugin. The head trackingapplication will launch automatically.2. In the Head Tracking application, go to the Bluetooth Tracker tab.3. Power on the Nx Head Tracker. Make sure your computer’s Bluetooth is on and thatit supports Bluetooth Low Energy (BLE).4. Connect to the Head Tracker device(s):The Nx Head Tracker device will automatically be recognized and added tothe list of devices showing in the Bluetooth Tracker tab. Mark the Connectcheck box and see the numbers under Tracking Data start to change as theNx Head Tracker moves.Updating the FirmwareThe Nx Head Tracker can update its firmware over Bluetooth. The device leaves the factory with firmware version 1.17v1.13. As we continue to develop the Nx device, firmware updates will be released. When a firmware update is available, a message will appear in red in the Device Status window. Follow these instructions to update the firmware:1)Turn on your Nx Head Tracker device. Find your device in the IMU DeviceName column of the Waves Head Tracker application and check Connect.2)Confirm that the firmware version on the Nx Head Tracker device is1.30v1.13. You will see red text indicating that a Firmware update isavailable.3)Click the Update button and follow the update dialog box:a)Press Update.b)Press OK to proceed to the firmware update.c) The Nx Head Tracker device will restart. A green light indicates thatthe device is in update mode. The Waves Head Tracker application will automatically connect to the device and start updating thefirmware. The update will require a few minutes. A dialog box will indicate that the update has finished successfully.d) The Nx Head Tracker device will then automatically restart. Its LEDwill turn blue.e) You will now need to reconnect the device by repeating the sameactions as in Step 1 (above). Once the device is reconnected, the firmware version number changes to 1.30v1.13.4)Once the Nx Head Tracker’s firmware is updated to 1.30v1.13, turning offthe device (long button press) will put the device in sleep mode (indicatedby the LED flashing red). In this mode, the battery should last over sixmonths.During the update, try not to handle the device; leave it stationary on a flat surface. You can update only one Nx Head Tracker device at a time.While the device is updating, make sure that no other system is using the Waves HeadTracker application in close proximity. Two nearby systems using the application at the same time can interfere with each other.ExtrasAppendix A: TroubleshooterProblem Possible SolutionsHead does not move in GUI – no tracking 1. Verify head tracking is ‘on’ in plugin GUI.2. Check if tracker app is running.3. Play audio through the plugin (plugin on CPU).4. Check tracking rate box in plugin GUI.Head tracking application is not running 1. Restart head tracking through the plugin (Abbey Road Studio 3“Settings”) or Nx Virtual Mix Room “Restart”).2. Inactivate/reactivate plugin.Nx Head Tracker will not connect (Windows only) 1. Make sure that the Nx Head Tracker is NOT currently paired to yourcomputer in the Bluetooth Settings menu. If it is paired with thecomputer, remove it manually.Nx Head Tracker loses connection and doesn’t move smoothly 1. Try using a new battery.2. Try to have the Nx Head Tracker and the Bluetooth receivercloser together.3. If you are using a BT-USB dongle on a desktop, connect thedongle on the front panel or on an extension for better BT reception.Nx Head Tracker is tracking my movements but in wrong directions 1. Make sure the Nx Head Tracker is mounted on the top of theheadphone arc with the logo side facing forward. L & R on the Nx Head Tracker should correspond to L & R on yourheadphones. Inaccurate positioning of the Nx Head Tracker will result in inaccurate head tracking.Head tracking shows some latency 1. Try to increase the tracking rate (optimally up to 30 fps).2. Try to lower the buffer size.3. In some DAWs, to run in the user-set buffer size, Nx need to beon the master buss or on a live input AUX path.Appendix B: Setting up a Session with Multiple Nx Tracker Users Up to six Nx Head Tracker devices can be used simultaneously. This lets engineers and artists work collaboratively in the same Nx mixing environment—each participant will have a an individual Nx mix and personal head tracking.The two examples below are applicable to the Nx Virtual Mix Room and Abbey Road Studio 3 plugins.Example 1: Mixing session with three mix engineers monitoring through Nxwith three Nx Head Trackers1.Route the mix to a master aux bus.2.Send the master aux bus to the main output bus and to three other auxes forNx monitoring. We will call these auxes “Nx aux 1, 2, and 3.”3.Route each of the Nx auxes to separate headphone outputs (i.e., Nx aux 1to headphone out 1 /2, Nx aux 2 to headphone out 3/ 4, and so on).4.Open plugin on each of the Nx auxes.5.If the Waves HeadTracker application is not open, open it now. Power up the threeNx Head Trackers.6.Connect the Nx Head Trackers.Mac: The Nx Head trackers are detected automatically and added to the list ofdevices in the Waves Head Tracker application. Check the Connect checkbox.Windows: Click the “Open Bluetooth Settings” button and pair the three NxHead Trackers. The Nx Head Trackers will be detected automatically andadded to the list of devices in the Waves Head Tracker application. Check theConnect checkbox.e the Waves HeadTracker application to assign each Nx Head Tracker aunique name. This helps to identify the devices.8.For each Nx plugin, select one of the Nx Head Trackers from the Tracking Devicemenu. Make sure that each Nx aux channel is assigned to the correctheadphones. Incorrect selection will result in the movements of one Nx HeadTracker listener affecting t he sound orientation of another listener.Once all the Nx Head Trackers are assigned to the correct plugin instances and are routed separately to the listeners’ headphones, all three mix engineers will experience Nx spatial imaging: each with individual head tracking and their own aux mix.Example 2: Recording session with one engineer and two musicians1.Create a master track bus and two auxiliary buses for the musicians’ headphonemonitor mix. We will call these buses “Nx Master” and “Nx Monitor 1 and 2."2.Route the Nx Master bus to the engineer’s headphones, and the Nx Monitor buses 1and 2 to two separate headphone outputs (one for each musician).3.Open a plugin instance on each of the Nx buses.4.If the Waves Head Tracker application is not open, open it now. Power up the threeNx Head Trackers.5.Connect the Nx Head Tracker.Mac: The Nx Head trackers are detected automatically and added to the list ofdevices in the Waves Head Tracker application. Check the Connect checkbox.Windows: Click the “Open Bluetooth Settings” button and pair the three Nx HeadTrackers. The Nx Head Trackers will be detected automatically and added to the list of devices in the Waves Head Tracker application. Check the Connect checkbox.e the Waves Head Tracker application to assign each Nx Head tracker a uniquename. This helps to identify the devices.7.For each plugin instance, select one of the Nx Head Trackers from the TrackingDevice menu. Make sure that on the "Nx Master," you select the engineer’s head tracker, and on “Nx Monitor 1 and 2," you select the Nx Head Tracker that isused by the musician receiving this monitor bus. Incorrect selection will result inthe movements of one Nx Head Tracker listener affecting the sound orientation ofanother listener.Once all the Nx Head Trackers are assigned to the correct Nx or Abbey Road Studio 3 instances and are routed separately to the listeners’ headphones, each musician will hear his own monitor mix with Nx and head tracking, and the mix engineer will hear the master mix with head tracking through headphonesAppendix C: Pairing Nx Head Tracker with Waves Nx 3D Audio AppsFor detailed instructions on how to pair the Nx Head Tracker device with the Waves Nx desktop and mobile apps for 3D audio on headphones, see the apps’ user guides: Waves Nx for Windows and Mac User GuideFor Mobile (IOS and Android) Waves Nx User Guide。

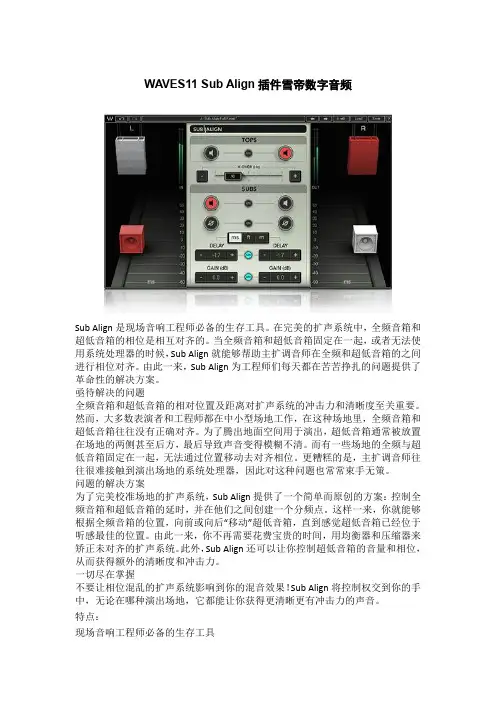

WAVES11 Sub Align插件雪帝数字音频Sub Align是现场音响工程师必备的生存工具。

在完美的扩声系统中，全频音箱和超低音箱的相位是相互对齐的。

当全频音箱和超低音箱固定在一起，或者无法使用系统处理器的时候，Sub Align就能够帮助主扩调音师在全频和超低音箱的之间进行相位对齐。

由此一来，Sub Align为工程师们每天都在苦苦挣扎的问题提供了革命性的解决方案。

亟待解决的问题全频音箱和超低音箱的相对位置及距离对扩声系统的冲击力和清晰度至关重要。

然而，大多数表演者和工程师都在中小型场地工作，在这种场地里，全频音箱和超低音箱往往没有正确对齐。

为了腾出地面空间用于演出，超低音箱通常被放置在场地的两侧甚至后方，最后导致声音变得模糊不清。

而有一些场地的全频与超低音箱固定在一起，无法通过位置移动去对齐相位。

更糟糕的是，主扩调音师往往很难接触到演出场地的系统处理器，因此对这种问题也常常束手无策。

问题的解决方案为了完美校准场地的扩声系统，Sub Align提供了一个简单而原创的方案：控制全频音箱和超低音箱的延时，并在他们之间创建一个分频点。

这样一来，你就能够根据全频音箱的位置，向前或向后“移动”超低音箱，直到感觉超低音箱已经位于听感最佳的位置。

由此一来，你不再需要花费宝贵的时间，用均衡器和压缩器来矫正未对齐的扩声系统。

此外，Sub Align还可以让你控制超低音箱的音量和相位，从而获得额外的清晰度和冲击力。

一切尽在掌握不要让相位混乱的扩声系统影响到你的混音效果！Sub Align将控制权交到你的手中，无论在哪种演出场地，它都能让你获得更清晰更有冲击力的声音。

特点：现场音响工程师必备的生存工具可完美对齐全频和超低音箱增加冲击力和清晰度易上手，易使用极大地优化你的现场音响效果。

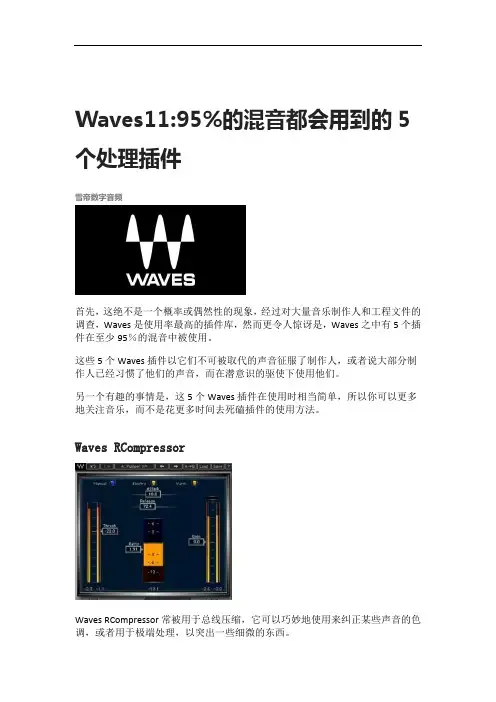

Waves11:95%的混音都会用到的5个处理插件雪帝数字音频首先，这绝不是一个概率或偶然性的现象，经过对大量音乐制作人和工程文件的调查，Waves是使用率最高的插件库，然而更令人惊讶是，Waves之中有5个插件在至少95％的混音中被使用。

这些5个Waves插件以它们不可被取代的声音征服了制作人，或者说大部分制作人已经习惯了他们的声音，而在潜意识的驱使下使用他们。

另一个有趣的事情是，这5个Waves插件在使用时相当简单，所以你可以更多地关注音乐，而不是花更多时间去死磕插件的使用方法。

Waves RCompressorWaves RCompressor常被用于总线压缩，它可以巧妙地使用来纠正某些声音的色调，或者用于极端处理，以突出一些细微的东西。

受访音乐人的使用理由：•喜欢这个压缩器的“平滑”类型的声音，通常会考虑使用它。

•混合声乐时，我喜欢使用它来进行一般音色整形/固定•听起来很酷的合成声，当你真的推动它，让他们在混合中发挥更好的效果•将它用于并行压缩，使我获得过很多次的成功，我喜欢它。

Waves L-1 Limiter使用简单，通常你只用关注两个控件- 阈值和输出上限。

当然，这两个控件并不是唯一可控制参数，但他们确是最常用的。

受访音乐人的使用理由：•Waves L-1限制器让我着迷的就是它真的听起来很音乐。

你可以把这个插件放在一个声音上，毫无痕迹的削减峰值，而且听不到声音失去动力，听起来非常优雅。

•将它用在声音链末端听起来真的很棒，我还喜欢用它控制瞬态•喜欢在平行链结束时使用它的重压缩技术增加一些动态。

•经常在混音时使用它，嘘！但不要告诉任何人。

Waves L-1 C1-sc Compressor波形C1-sc是一种动态均衡插件，意味着你可以专注于某个频率范围并针对“问题”区域进行处理。

受访音乐人的使用理由：•它具有许多功能和用途，我认为应该把它列在名单的首位，因为这是我混音时最喜欢使用的插件。

Waves11WavesTuneReal-Time实时自动修正人声音高一款梦幻般的工具，让歌唱家在歌唱的同时保持音调准确，保持自信，并专注于表演所表达的情感——无论是在录音棚还是在舞台上现场演出。

一旦音符从歌唱者的口中发出，Waves Tune Real-Time就能实时自动地进行流畅自然的人声音高修正。

专为现场演出、前期制作、录音和混音打造，这款插件创新性的音调检测和修正技术保证了修正过的人声依然保持歌唱家自然的声音状态。

制作人、工程师和表演者可以使用这款插件进行细微的音调修正，也可以用它来完成富有创意的音调量化效果——全部都可以实时完成！简易的参数控制，简单的界面，再加上对触控屏的支持，这款插件是让时间紧迫的工程师快速得到稳妥人声的关键。

Waves Tune Real-Time可以根据歌曲特性轻松编程，也能对歌手的发音进行个性化调整。

你可以控制检测范围，选择调性，提前标记出需要修正或避开的音符，控制插件的灵敏度，甚至可以调整歌手的颤音，同时保持自然的音调运动。

如果不知道这首歌的调性，你可以用虚拟键盘输入音符，或者把插件提前设置为跟随由MIDI输入的旋律。

Waves Tune Real-Time兼容所有的Waves SoundGrid应用程序和eMotion调音台，并且可以通过MultiRack与任何现场调音台协同工作，而不需要繁琐的设置。

特点：实时自动修正人声音高超低延时，实时反应为录音棚和现场演出优化先进的共振峰修正，能够保持听感自然的人声修正颤音并保持自然的音调律动制作音调量化效果通过MIDI编程或演奏修正音高通过MultiRack SoundGrid在任何现场混音台上运行与所有SoundGrid应用兼容：StudioRack、MultiRack、eMotion ST、eMotion LV1。

WelcomeThank you for choosing Waves! In order to get the most out of your new Waves plugin, please take a moment to read this user guide.To install software and manage your licenses, you need to have a free Waves account. Sign up at . With a Waves account you can keep track of your products, renew your Waves Update Plan, participate in bonus programs, and keep up to date with important information.We suggest that you become familiar with the Waves Support pages: /support. There are technical articles about installation, troubleshooting, specifications, and more. Plus, you’ll find company contact information and Waves Support news. About Waves eMo GeneratorWaves eMo Generator lets you generate common signals quickly and easily, with several simple and useful options. Use Pink Noise to test and tune your live sound system. Use White Noise for SPL measurements. Use Sine Wave to sweep through entire frequency ranges or even tune your instruments to middle A. In addition, you can quickly test the L-R wiring in your studio or liveloudspeakers.eMo Generator includes two components:•eMo Generator Mono•eMo Generator StereoFeaturesIn both components:•Signal types: Pink, White, Sine•Sine frequency is fully sweepable, with most-used frequency shortcuts •Gain is fully sweepable, with gain shortcuts•Touch-compatibleStereo component only:•Routing: Play the generated signal through left, right or both outputs•Phase: Flips phase between left and right outputs1 2 3 4 5 6 7On/OffSignal Type Frequency*GainRouting**Phase** WaveSystem Toolbar1 23 54 67INTERFACE*Frequency available whenSINE type is selected.** Routing and Phase available inStereo component only.ControlseMo Generator ON button: Turns eMo Generator on and off.Options: On, OffDefault: OffSIGNAL TYPE: Selects the type of signal generated.PINK: Generates pink noise at 20 Hz to 21 kHz; equal energy in all octavesWHITE: Generates white noise at 20 Hz to 21 kHz; equal energy per hertzSINE: Generates pure sine wave toneOptions: Sine, White, PinkDefault: PinkFREQUENCY: Sweep through frequencies manually using the Frequency knob, type in the desired frequency, or use the shortcutbuttons to quickly jump to a predetermined frequency.Frequency range: 20 to 21000 HzDefault: 1000 HzShortcut buttons: 100 Hz, 1 kHz, 10 kHzDefault: 1 kHzGAIN: Adjust the output gain manually using the Gain knob, type in the desired value, or use the shortcut buttons to quickly jumpto a predetermined value.Gain range: -120 to 0 dBDefault: -20 dBShortcut buttons: -6 dB, -12 dB, -20 dBDefault: -20 dBROUTING: Quickly routes the generated signal to the left output, the right output, or both. Available only in the Stereo component.Options: L, L+R, RDefault: L+RPHASE: Flips phase by 180 degrees between the left and right outputs. Available only in the Stereo component.WaveSystem ToolbarUse the bar at the top of the plugin to save and load presets, compare settings, undo and redo steps, and resize the plugin. To learnmore, click the icon at the upper-right corner of the window and open the WaveSystem Guide.。

Waves11DTSNeuralSurroundUpMix混音插件
这款插件由DTS®授权研发，能够在广播、后期制作中让混音师将立体声转换到四声道、5.1及7.1环绕声，同时也能够将5.1转换到7.1环绕声，从而避免在标准向上混音中出现原始素材不符合所需的多声道格式的情况。

融合了精确性与创意灵活性，DTS Neural™ Surround UpMix能够为声场的宽度和深度、声道布局、输出电平、低频通道滤波（LFE Filtering）以及总限制器等不同层面提供全面的、创造性的控制。

常用实例
电视直播
在一个立体声电视主控室中使用时，DTS Neural™ Surround UpMix能将原始的立体声内容处理成环绕声，而后可以对环绕声内容进行编码并加嵌到视频当中，实现完全的高清直播传送。

实况转播
DTS Neural™ Surround UpMix插件是一个理想的软件替代品，能够取代目前大多数转播车上的传统硬件设备。

这种极具性价比的软件解决方案能够让转播公司自由地升级到现代化的制作系统，同时不会缺失任何工作流程中必要的处理工具。

网络流媒体和电视/广播制作
DTS Neural™ Surround UpMix能让制作工程师将立体声转换成为环绕声内容，从而通过互联网或地面广播进行传输。

特点：
•由DTS授权研发
•符合现场直播和影视后期制作的行业标准
•忠实地完成立体声到四声道、立体声到5.1、立体声到7.1，或者5.1转7.1的转换
•在一个多声道混音里，人物对话能够被正确放置到中央声道当中。

Waves11:TRACT声场校准系统插件介绍和使用分享雪帝数字音频Waves技术顾问潘伟乐对TRACT声场校准插件的深度分享，强烈推荐！以下文章来源于pancho聊音响，作者panchopancho聊音响专注于音频技术，专业设备，混音知识以及各类百家设备分享WAVES TRACT声场校准系统插件- 介绍和使用2018年，fbxxxx上面突然发布了一个视频，在xx展那里Waves发布一个新的现场系统调试插件，不同于之前的X-FDBK和Sub Align系统调试插件，不单单只是解决针对现场系统的某一个环节的问题。

比如反馈或者低音相位对齐。

而是可以绕过处理器来进行系统调试，关于系统调试作用性或者正确性就不展开讨论了。

我们先看看一个介绍视频了解一下TRACT的校准系统：TRACT简介以下应用Waves官网对于系统调试的介绍："正如画家需要一幅干净的画布开始作画，混音师需要一个平衡良好的音响系统来进行混音。

由于每个音响系统都不一而同，并且在各种环境中表现各异，我们就需要校准系统以平整其性能；在现场设置中，这被称为PA调整。

如果不进行这种调节，系统的频率响应就会表现得异常：音乐听起来可能与我们习惯的不同，而且混音效果也不会达到我们的预期。

还有更糟糕的，如果一个系统的时间不对齐，则可能出现相位抵消，给宝贵的低频冲击力带来致命影响。

"但是我们由于在许多情况下是使用第三方的设备，我们对系统处理器的调节都是受限的，并且在试音检查前的时间相当有限。

这时候TRACT插件可以很好帮忙我们解决频响和相位的问题并且解决时间也会大大缩短。

（请注意：因为TRACT 需要搭配Smarrt v8版本或者Smarrt di软件使用，不然就只是一个拥有8段IIR 均衡滤波器。

无法使用fir自动化eq。

）PS：TRACT的IIR滤波器包含有钟形滤波、低/高搁架滤波、平顶滤波（Flat-Tops）、巴特沃斯（Butterworth）和林奎茨-瑞利（Linkwitz-Riley）曲线，以及具有可变频率枢轴点的倾斜均衡器（Tilt EQ）和2阶全通滤波器。

waves教学：WavesUltraPitch非常音高调整器效果插件使用（四）雪帝数字音频Waves UltraPitch 非常音高调整器效果插件使用18第八章出厂预置方案每种预置方案都为你的探索提供了许多机会，也为大多数音乐制作提供了很好的起点。

.小组（Small Group）一种可以将单个人声转换成一组人声或将一只小号转成小号组的上佳设置。

它是一个由三个复制的声音，两个稍稍偏移的音高组成的紧密小组，最后形成三个声音合唱的效果，有的声音有延迟，有的声音电平稍低。

增强立体声（VeryStereo）声场中央没有声音。

四个声音改变了音高，加入了延迟偏移，放在声场极左和极右。

故意加大的共振峰偏移给声音虽然与单纯合唱声像延迟效果相似，但加入了更深沉而丰满的感觉。

二重效果（Doubler）只有两种声音的出色合唱设置。

较轻的Animation设置让声音有一种微妙而有影响力的蜿蜒感觉。

Waves UltraPitch 非常音高调整器效果插件使用19三重效果（Tripler）在二重效果上加上一个复制的声音，设计思想与二重效果一样。

四重效果（Quadrupler）与上面的设计不同。

四种声音分布成更加明显的立体声声场，加上很重的共振峰偏移，使声音有很前卫的感觉。

五度＋七度（Fifth+minor7th）实际上，五度和七度低于输入信号的音高，会带来较强烈的爵士乐感觉。

这就像Brecker兄弟使用的Zappa，但假信号很少。

非常适合用于提升摇滚乐的效果。

Waves UltraPitch 非常音高调整器效果插件使用20黑暗失真，降一个八度音阶（Darkfuzz, OctaveDown）有点不幸的移调，输出时没有原始声音。

偏激的共振峰偏移像半速运行的磁带，但是实时的。

将它运用在慢速吉它上，就像是在发送和返回，在输入中只混入移调的部分，或为你的下一部视频游戏或应答机中加上恐怖的声音。

明亮失真，降一个八度音阶（Brightfuzz,OctaveDown）黑暗失真的搞笑版，像在独奏上发送－返回一样有趣。

WAVES效果插件介绍Waves是一款非常受欢迎的音频效果插件，它提供了许多不同类型的音频处理工具，能够帮助音频工程师和制作人实现各种音频处理需求。

这个插件具有广泛的适用性，适用于录音室、音频制作和混音环境等多种应用场景。

Waves插件提供了许多不同的音频效果处理工具，包括均衡器（EQ）、压缩器、混响、失真、合唱、自动修音（auto-tune）等。

这些工具可以单独使用或者在任何顺序和组合下进行堆叠，以实现不同类型的音频处理。

其中最著名和广泛使用的是Waves的均衡器（EQ）插件系列。

这些插件提供了多个不同类型的均衡器，包括常规样式的图形均衡器、滑动滤波器、线性相位EQ，以及许多其他类型的均衡器。

这些均衡器可以用于音频频谱的调整和塑造，以实现音频的频率相应的微调和整体平衡。

压缩器也是Waves插件的一大特色。

Waves提供了多种不同类型的压缩器，包括经典压缩器模拟和原型设计，以及一些专门用于声音整形和音量平衡的压缩器。

这些压缩器可以用于控制音频的动态范围，平衡音量以及塑造音频的音质和音色。

混响是另一个很受欢迎的Waves插件。

它提供了多种不同类型的混响算法和模拟，以模拟不同的混响环境和空间。

使用这些插件，用户可以为音频添加自然和逼真的混响效果，使音频更加环绕、宏伟或者干净。

除此之外，Waves还提供了许多其他类型的效果插件，如失真、合唱和自动修音。

这些插件允许用户添加独特的音色和音效效果，以改变原始音频的特性。

失真插件可以模拟各种类型的失真，包括暖音管、均衡失真和数字失真。

合唱插件可以为音频添加合唱效果，使音频更加宽阔和厚实。

自动修音插件可以自动检测和修复音频中的音程偏差和杂音，使录音更加稳定和准确。

除了以上介绍的常用插件之外，Waves还提供了许多其他类型的插件，如动态处理器、EQ和压缩器的组合插件，以及一些专为特定任务和音频处理流程设计的特殊效果器。

这些插件可以根据用户的具体需求和音频处理目标进行选择和定制，以实现最佳的音频处理结果。

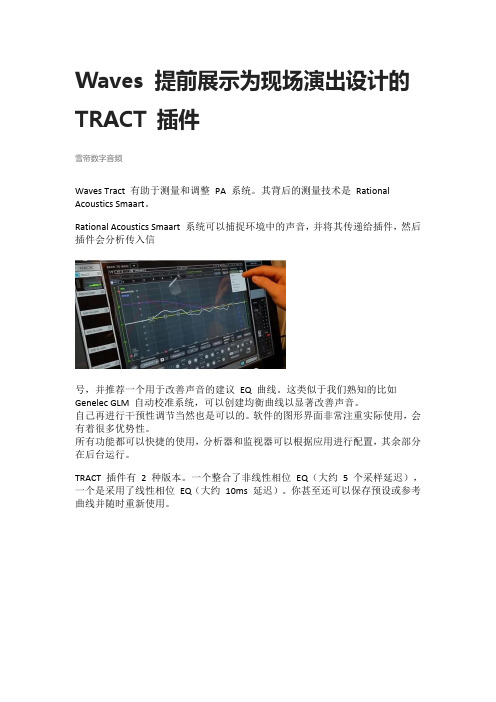

Waves 提前展示为现场演出设计的TRACT 插件
雪帝数字音频
Waves Tract 有助于测量和调整PA 系统。

其背后的测量技术是Rational Acoustics Smaart。

Rational Acoustics Smaart 系统可以捕捉环境中的声音，并将其传递给插件，然后插件会分析传入信
号，并推荐一个用于改善声音的建议EQ 曲线。

这类似于我们熟知的比如Genelec GLM 自动校准系统，可以创建均衡曲线以显著改善声音。

自己再进行干预性调节当然也是可以的。

软件的图形界面非常注重实际使用，会有着很多优势性。

所有功能都可以快捷的使用，分析器和监视器可以根据应用进行配置，其余部分在后台运行。

TRACT 插件有2 种版本。

一个整合了非线性相位EQ（大约5 个采样延迟），一个是采用了线性相位EQ（大约10ms 延迟）。

你甚至还可以保存预设或参考曲线并随时重新使用。
