柜式带预处理氟气在线气式体报警分析仪(网络版)

  • 格式：doc
  • 大小：752.30 KB
  • 文档页数：9

http://www.empaer.cn/
防爆柜式带预处理氟气在线气式体报警分析仪(网络版)

防爆柜式带预处理氟气在线气式体报警分析仪(网络版)是安帕尔科技为
了满足客户对防爆等级要求较高而研发的一款集气体预处理（气体冷
凝、气体过滤、气体干燥、气体流量控制）、气体浓度采样、气体浓度
分析报警于一体的高性能、功能齐全的报警分析处理系统。防爆柜式带
预处理氟气在线气式体报警分析仪(网络版)主要由采样探头、伴热管线、
预处理单元、氟气气体检测单元、气泵、电控单元组成，测量时防爆柜
内的真空泵对分析环境进行抽气，气体经由采样探头、高温伴热管线、
冷凝器、除水除湿除尘过滤器后通进入氟气气体检测单元进行测量
http://www.empaer.cn/
防爆柜式带预处理氟气在线气式体报警分析仪(网络版)简介

防爆柜式带预处理氟气在线气式体报警分析仪(网络版)是安帕尔科
技为了满足客户对防爆等级要求较高而研发的一款集气体预处理（气体
冷凝、气体过滤、气体干燥、气体流量控制）、气体浓度采样、气体浓
度分析报警于一体的高性能、功能齐全的报警分析处理系统。防爆柜式
带预处理氟气在线气式体报警分析仪(网络版)主要由采样探头、伴热管
线、预处理单元、氟气气体检测单元、气泵、电控单元组成，测量时防
爆柜内的真空泵对分析环境进行抽气，气体经由采样探头、高温伴热管
线、冷凝器、除水除湿除尘过滤器后通进入氟气气体检测单元进行测量。


防爆柜式带预处理氟气在线气式体报警分析仪(网络版)特点
★ 防爆设计，能够满足防爆应用场所。
★ 具有气体取样装置，保证采样气体的恒压恒流量。
★ 恒温加热处理装置：保证气体能有效的被冷凝除水
★ 具有气体检测装置，具有快速的气体浓度检测及显示。
★ 具有温湿度监测装置，能够及时检测系统内部的温湿度，进行反
馈调节。
http://www.empaer.cn/
★ 气体远程传输装置（WIFI、Zigbee、LORA、433M、800M、
GPRS/3G/4G，可选）。

★ 气体集中控制与显示装置（可定制，2.0寸液晶屏，可选）。

应用领域
防爆柜式带预处理氟气在线气式体报警分析仪(网络版)适合使用在
防爆环境工业生产过程中高温、高湿、高粉尘、油水混合等恶劣环境的
气体检测报警在线分析。广泛应用于石油化工、工业生产、冶炼锻造、
电力、煤矿、隧道工程、环境监测、污水治理、生物制药、家居环保、
畜牧养殖、温室培植、仓储物流、酿造发酵、农业生产、消防、燃气、
楼宇建造、市政企业、学校实验室、科研中心等行业


技术参数
项目内容 具体参数
产品名称 防爆柜式带预处理氟气在线气式体报警分析仪(网络版)
检测气体 氟气3
测量范围 依据现场情况确定，详情请咨询厂家
显示单位 ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分
http://www.empaer.cn/
可切换)
分 辨 率 由检测的量程决定，详情请咨询厂家
精 度 ≤±2%FS
重 复 性 ≤±1%
响应时间 T90 依传感器特性决定，详情请咨询厂家
恢复时间 T90-T10依传感器特性决定，详情请咨询厂家
显示方式 320*240高清彩屏 2.0寸
预热时间 3min（最长5min）

供电电源
预处理系统：220VAC +10%，-15% ；50Hz ±5Hz
气体检测仪 12-35VDC，典型供电24VDC

信号输出 有线：RS485或者4-20mA——标配 无线WIFI、Zigbee、LORA、433M、800M、
GPRS/3G/4G——选配
电源线 2.5m长连接三角插头
保险丝 额定电流：10A 尺寸：5mm*20mm
进气流量 （0.8-1.2）L/min（流量波动≤0.02L/min）
防护等级 IP66
防爆等级 Ex d IIb T6 Gb
环境压力 86kPa～106kPa
环境温度 -20℃～+55℃（典型值） -40℃～+70℃（极限值）
http://www.empaer.cn/
环境湿度 10%～95%RH（无凝露）
主体材质 铁、钢化玻璃等

非防爆柜式带预处理氟气在线气式体报警分析仪(网络版)

非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)是安帕尔科技
专门为现场使用环境比恶劣的客户研发的一款产品，非防爆柜式带预处
理氟气在线式气体报警分析仪(网络版)集气体预处理（气体冷凝、气体
过滤、气体干燥、气体流量控制）、气体浓度采样、气体浓度分析报警
http://www.empaer.cn/
于一体的高性能、功能齐全的在线式气体报警分析处理系统。非防爆柜
式带预处理氟气在线式气体报警分析仪(网络版)是针对工业生产过程中
高温、高湿、高粉尘、油水混合等恶劣环境，对气体进行预处理与在线
监测的解决方案，目标气体经过预处理后，符合气体报警分析仪所需的
干净气体，能最大程度保证气体检测分析的准确度，能有效延长气体报
警分析仪核心配件的使用寿命，提高检测的可靠性和稳定性。

非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)简介
非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)是安帕尔
科技专门为现场使用环境比特殊和恶劣的客户研发的一款产品，非防爆
柜式带预处理氟气在线式气体报警分析仪(网络版)集气体预处理（气体
冷凝、气体过滤、气体干燥、气体流量控制）、气体浓度采样、气体浓
度分析报警于一体的高性能、功能齐全的在线式气体报警分析处理系
统。非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)是针对工
业生产过程中高温、高湿、高粉尘、油水混合等恶劣环境，对气体进行
预处理与在线监测的解决方案，目标气体经过预处理后，符合气体报警
分析仪所需的干净气体，能最大程度保证气体检测分析的准确度，能有
效延长气体报警分析仪核心配件的使用寿命，提高检测的可靠性和稳定
性。非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)带有散热
排风过滤系统，保障了箱体内部的清洁及稳定的工作环境。对于恶劣的
工业现场气体浓度分析意义重大，经过严格及长期的测试，非防爆柜式
带预处理氟气在线式气体报警分析仪(网络版)已收到客户的广泛好评。
http://www.empaer.cn/

非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)特点
★ 三级过滤隔离装置：冷凝、除尘、干燥
★ 具有气体取样装置：保证采样气体的恒压恒流量。
★ 恒温加热处理装置：保证气体能有效的被冷凝除水
★ 具有气体检测装置：具有快速的气体浓度检测及显示、
★ 气体远程传输装置：WIFI、Zigbee、LORA、433M、800M、
GPRS、
3G、4G等多种信号传输模式可选

★ 气体集中控制与显示装置：可定制，2.0寸液晶屏，可选
★ 具有温湿度监测装置，能够及时检测系统内部的温湿度，进行反
馈调节。


应用领域
非防爆柜式带预处理氟气在线式气体报警分析仪(网络版)适合使用
在高温、高湿、高粉尘、油水混合等恶劣环境的气体检测报警在线分析。
广泛应用于石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、
http://www.empaer.cn/
环境监测、污水治理、生物制药、家居环保、畜牧养殖、温室培植、仓
储物流、酿造发酵、农业生产、消防、燃气、楼宇建造、市政企业、学
校实验室、科研中心等行业


技术参数
项目内容 具体参数
产品名称
非防爆柜式带预处理氟气在线式气体报警分析仪(网络
版)
检测气体 氟气3
测量范围 依据现场情况确定，详情请咨询厂家

显示单位
ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分
可切换)
分 辨 率 由检测的量程决定
精 度 ≤±2%FS
重 复 性 ≤±1%
响应时间 T90 依传感器特性决定，详情请咨询厂家
恢复时间 T90-T10依传感器特性决定，详情请咨询厂家
显示方式 320*240高清彩屏 2.0寸
预热时间 5min（最长10min）
http://www.empaer.cn/
供电电源
预处理系统：220VAC +10%，-15% ；50Hz ±5Hz
气体检测仪 12-35VDC，典型供电24VDC

信号输出 有线：TS485或者4-20mA——标配 无线WIFI、Zigbee、LORA、433M、800M、
GPRS/3G/4G——选配
电源线 2.5m长连接三角插头
保险丝 额定电流：10A 尺寸：5mm*20mm
进气流量 （0.8-1.2）L/min（流量波动≤0.02L/min）
环境压力 86kPa～106kPa
防护等级 IP65
环境温度 -20℃～+55℃（典型值） -40℃～+70℃（极限值）
环境湿度 10%～95%RH（无凝露）
主体材质 铁、钢化玻璃

合集下载

GIS开关室SF6气体泄漏监控报警系统技术指标要求

GIS开关室SF6气体泄漏监控报警系统技术指标要求

一、GIS开关室SF6气体泄漏监控报警系统技术指标要求(1)工作电源：AC(220±22)V 50HZ(2)报警触点容量：AC220V/1A 常开/常闭（无源）(3)风机触点容量：AC220V/1A 常开（有源)2付(4)SF6气体含量检测：①检测范围：0μL/L〜1500μL/L。

②最小示值：1μL/L。

③泄漏报警阈值：1000μL/L且可调。

④报警误差：±5%(报警设定值)⑤检测误差：±5%(显示值)⑥最小检测限：50μL/L(5)氧气含量检测：①检测范围：0〜25%(体积比)。

②最小示值：0.1%(体积比)。

③缺氧报警阈值：18%(体积比)且可调。

④报警误差：±0.5%(体积比)。

⑤检测误差：±0.5%(体积比)。

⑥最小检测限：1%(体积比)(6)温度：①检测范围：-30.0℃〜+100.0℃②检测精度：±1%(满量程)。

(7)相对湿度：①检测范围：0%RH〜99%RH②检测精度：±5%。

(8)探头检测精度：氧气浓度±1%FS SF6<10%阀值(9)探头重复性：氧气≤1%FS SF6≤3%FS(10)风机启动浓度点：氧气 19.6% SF6 1000μL/L(11)风机非定时每次最少工作时间：15分钟(12)通讯接口：两路RS-485总线波特率：4800bps(13)绝缘电阻：正常环境条件下，外壳与电源端子之间的绝缘电阻≥20MΩ。

(14)电磁兼容性①静电放电抗扰度：应能承受GB/T 17626.2-2006第5章所规定的试验等级为3的试验。

②射频电磁场辐射抗扰度：应能承受GB/T 17626.3-2006第5章所规定的试验等级为3的试验。

③电快速瞬变秒冲群抗扰度：应能承受GB/T 17626.4-2008第5章所规定的试验等级为3的试验。

④浪涌(冲击)抗扰度：应能承受GB/T 17626.5-2008第5章所规定的试验等级为3的试验。

可燃 有毒气体探测器SFD-600(BA)及气体报警控制器SFD-300说明书

可燃 有毒气体探测器SFD-600(BA)及气体报警控制器SFD-300说明书

SFD-600(BA)可燃/有毒气体探测器、SFD-300气体报警控制器注意事项一、安装、使用前应仔细阅读本说明书。

二、安装接线时应认知探测器与报警控制器每个接线端子的功能，并按照系统图接线。

三、断电后才能打开探测器外壳盖。

四、探测器和报警控制器必须安装在说明书规定的温、湿度范围内的场所。

五、出厂时，壁挂式报警控制器引出的三线插头已自带接地引脚，安装前必须确认与之连接的三线插座有保护接地。

出厂时，盘装式报警控制器未带三线插头，安装时为确保报警装置安全接地，应将所有连接报警控制器的电缆金属屏蔽层，都在报警控制器的星形接地点处可靠接地。

探测器内、外各有一个接地点，应使之安全接地，以防受到现场射频的干扰。

如探测器、报警控制器两侧不是使用同一保护接地，那么，探测器与报警控制器只可选择其中一侧接地，两侧同时接地产生的地线电位差，会形成地环路干扰，导致报警装置误报警。

六、探测器和报警控制器之间的连接电缆，必须依据本说明书相关条款选择使用，在野外铺设一定要穿金属套管并埋地。

七、定期检验、标定气体报警装置，以确保其有良好的检测线性。

八、如对本说明书提示的安全注意事项发生疑问，可咨询相关专业部门或联系本公司。

如发现本说明书中未提及的安全信息，或有必须添加与纠正的内容，请直接与本公司联系，我们真诚地接受任何诚恳的批评与指正。

重要提示安装在高度危险场所的可燃、有毒气体报警装置，是为了预防爆炸、起火、中毒等事故的发生，使用者必须了解可能导致重大安全生产事故的危险隐患，由于不正确的安装、操作、维护报警装置所造成的安全事故，使用者后果自负。

电子产品在使用过程中，存在发生故障的可能。

安装了气体报警装置的场所，也不能保证绝对的安全，用户应该清楚其作用只是增加了一道安全防线，需要大家进一步加强安全意识，杜绝安全隐患。

目录第1部分简介 (1)1、公司简介 (1)2、产品概述和设计、制造、检定遵照的国家标准 (2)2、1产品概述 (2)2、2可燃、有毒气体报警装置符合的现行国家标准 (2)3、技术参数 (2)3、1主要元器件 (2)3、2主要技术指标 (2)4、部件结构 (3)4、1整机组成 (3)4、2报警控制器部件 (5)4、3探测器部件 (6)第2部分安装说明 (8)1、安装选点 (8)1、1报警控制器的安装 (8)1、2探测器的安装 (8)2、电缆线选择与布线要求 (9)3、控制器和探测器安装固定 (9)3、1报警控制器安装 (9)3、2探测器安装 (9)4、报警控制器、DCS、PLC等工控系统与探测器连线 (10)4、1报警控制器与探测器接线示意图 (10)4、2探测器与DCS、PLC等工控系统连接示意图 (10)4、3报警控制器开关量输出与警灯、防爆风扇等外接设备的连接 (11)4、4报警控制器输出的4~20mA标准信号输出与DCS或PLC系统连接 (12)4、5报警控制器的总线信号（RS485或CAN）输出与消防控制主机、DCS或PLC等系统连接 (13)4、6报警控制器与SFD-900备用电源连接 (13)第3部分操作介绍及产品维护 (13)1、显示界面介绍 (13)1、1延时界面 (13)1、2测量状态界面 (14)1、3操作界面 (14)2、菜单内容说明 (15)2、1设置功能的子菜单 (15)2、2校准功能的子菜单 (15)2、3查询功能的子菜单 (15)2、4其它功能的子菜单 (16)3、操作方法 (16)4、产品维护 (18)4、1探测器的寿命及注意事项 (18)4、2日常故障检修 (18)5、SFD-300气体报警控制器端子接线示意图 (20)6、SFD可燃、有毒气体报警装置系统接线图 (21)第1部分简介1、公司简介深圳市索福达电子有限公司的前身是深圳市索富光纤通信设备有限公司的工业安全产品设备部，2003年公司经改制后成为独立法人，厂址位于深圳科技园中区。

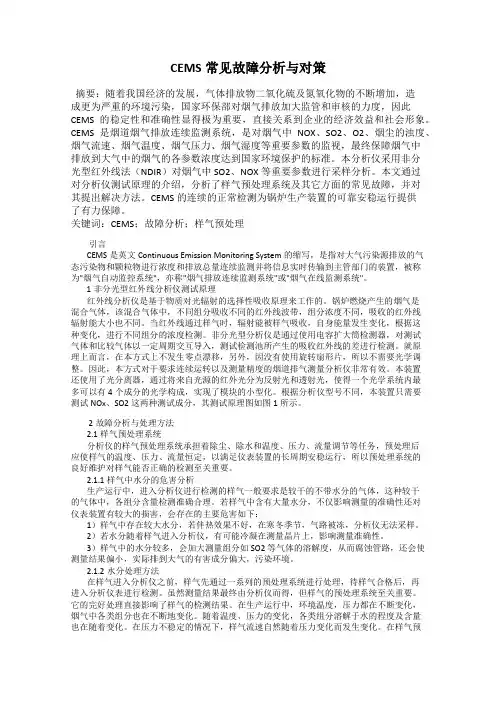

CEMS常见故障分析与对策
