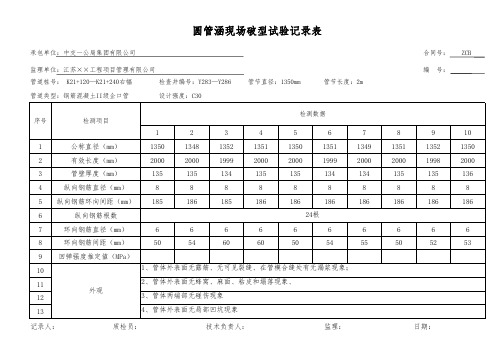

圆管涵检表(施工自检)

注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

扩大基础现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表8.5.1

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日

基本要求

1、所用水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。 2、不得出现露筋和空洞现象。 3、基础的地基承载力必须满足设计要求。 4、严禁超挖回填虚土。

检查项目 规定值或允许偏差 实测值或实测偏差值 检查方法及频率 混凝土强度（MPa） 在合格标准内 按附录D检查

平面尺寸(mm) ±50 尺量：长、宽各检查3处

基础底面高程（mm）

土质 ±50

水准仪：测量5～8点 石质 +50，-200

基础顶面标高(mm) ±30 水准仪：测量5～8点

轴线偏位(mm) 25 全站仪或经纬仪：纵、横各检查2点

检查人意见：

质检负责人意见： 注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

台背填土现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表8.6.5

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日

基本要求

1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐殖土、盐渍土、淤泥、土垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活拉圾。 2、必须分层填筑压实，每层表面平整，路拱合适。 3、台身强度达到设计强度的75%以上时，方可进行填土。 4、拱桥台背填土必须在承受拱圈水平推力以前完成。 5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m；拱桥台背填土长度不应小于台高的3～4倍。

检查项目 规定值或 允许偏差 实测值或实测偏差值 检查方法及频率

压实度（%） 96

按附录B检查，每

50m2每压实层至少检查1点

检查人意见： 质检负责人意见： 注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

涵洞总体现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表9.2.2

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日 基本要求

1、涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。 2、各接缝、沉降缝位置正确，填缝无空鼓、开裂、漏水现象；若有预制构件，其接缝应与沉降缝吻合。 3、涵洞内不得遗留建筑垃圾、杂物等。

检查项目 规定值或允许偏差 实测值或实测偏差值 检查方法及频率 轴线偏位(mm) 明涵20，暗涵50 经纬仪：检查2处

流水面高程 (mm） ±20 水准仪、尺量：检查洞口2处，拉线

检查中间1～2处

涵底铺砌厚度 (mm) +40，-10 尺量：检查3～5处

长度（mm） +100，-50 尺量：检查中心线 孔径(mm) ±20 尺量：检查3～5处

净高(mm) 明涵±20，暗涵±50 尺量：检查3～5处

检查人意见：

质检负责人意见： 注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

管座及涵管安装现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表9.5.2

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日

基本要求

1、涵管必须检验合格方可安装。 2、地基承载力满足设计要求，涵管与管座、垫层或地基紧密贴合，垫稳坐实。 3、接缝填料嵌填密实，接缝表面平整，无间断、裂缝、空鼓现象。 4、每节管底坡度均不得出现反坡。 5、管座沉降缝应与涵管接头平齐，无错位现象。 6、要求防渗漏的倒虹吸涵管须做渗漏试验，渗漏量应满足要求。

检查项目 规定值或允许偏差 实测值或实测偏差值 检查方法及频率 管座或垫层混凝土强度（MPa） 在合格 标准内 按附录D检查

管座或垫层宽度、厚度 ≥设计值 尺量：抽查3个断面

相邻管节底面错台(mm)

管径≤1m 3 尺量：检查3～5个接头

管径＞1m 5

检查人意见：

质检负责人意见： 注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

跌水井砌筑现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表9.10.2

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日

基本要求

1、砌块的质量和规格应符合设计要求，砌筑砂浆所用材料应符合规范要求。 2、井基应符合设计要求。 3、应分层错缝砌筑，砌缝砂浆应饱满。抹面时应压光，不得有空鼓现象。 4、接头填缝应平整密实、不漏水。 5、井内不得遗留建筑垃圾、杂物等。 6、按设计规定做灌水试验，试验结果应满足要求。

检查项目 规定值或允许偏差 实测值或实测偏差值 检查方法及频率

砂浆强度(MPa) 在合格标准内 按附录F检查 井底高程(mm) ±15 水准仪：测4点 井口高程(mm) ±20

圆井直径或方井边长(mm) ±20 尺量：2～3个断面

井壁、井底厚(mm) +20，-5 尺量：井壁4～8点，井底3点

检查人意见：

质检负责人意见： 注：表中检查项目、规定值或允许偏差和检查方法及频率，与《公路工程质量检验评定标准》（JTGF80-2004）中相应工序质量检验表中的检查项目、规定值或允许偏差和检查方法及频率相同。

施工自检省道208线邻水境高滩至九龙（川渝界）建设工程项目

一字墙和八字墙现场质量检验表

承包单位：江西省公路桥梁工程有限公司 合同号：第一标段 监理单位：四川元丰建设项目管理有限公司 编 号： 检表9.11.2

工程名称 钢筋砼圆管涵 施工日期 年 月 日

桩号及工程部位 检验日期 年 月 日 基本要求

1、砌块、砂、水的质量和规格应符合有关规范的要求，混凝土或砂浆应按规定的配合比施工。 2、地基承载力及基础埋置深度必须满足设计要求。 3、砌块应分层错缝砌筑，坐浆挤紧，嵌填饱满密实，不得有空洞。 4、抹面应压光、无空鼓现象。

检查项目 规定值或允许偏差 实测值或实测偏差值 检查方法及频率 混凝土或砂浆强度（MPa） 在合格标准内 按附录D或F检查

平面位置（mm） 50 经纬仪：检查墙两端

顶面高程（mm） ±20 水准仪：检查墙两端

底面高程（mm） ±50

竖直度或坡度（%） 0.5 吊垂线：每墙检查

2处

断面尺寸（mm） 不小于设计 尺量：各墙两端断

面

检查人意见：

质检负责人意见：
