圆管涵施工方法

圆管涵与倒虹吸施工方法及工艺1.圆管涵施工方法及工艺：圆管涵是指在地下隧道中敷设一段圆形或椭圆形的管道，用于排水或引水。

其施工方法和工艺如下：（1）勘察测量：施工前需进行场地勘察和测量，确定施工的位置、长度和深度等参数，安排施工方案。

（2）挖掘开挖：根据勘察的数据，使用挖掘机或人工进行地面开挖，形成合适的土方截面，并且将挖出的土方储存在合适的地方。

（3）施工基底处理：挖掘完成后，对挖掘区域进行基底处理，包括清理、夯实等工艺，以确保基底的平整和承载力。

（4）管道敷设：根据设计要求，在基底上敷设圆管涵，通过接头将管道连接成一段完成的工程。

常用的材料有钢筋混凝土管、金属管等。

（5）固定和支撑：敷设完成后，根据需要使用支撑材料或钢筋混凝土桩进行固定和支撑，以确保管道的稳定性和安全性。

（6）填筑土方：在管道敷设完成后，使用挖掘机或人工将挖掘的土方填入到管道周围，进行夯实和修整，形成平整的地面。

（7）测试和验收：施工完成后，进行测试，确保管道的排水和引水功能正常。

工程验收合格后，整个施工过程结束。

2.倒虹吸施工方法及工艺：倒虹吸是一种通过建造漏斗状结构来实现水收集和排放的方法。

它在构造上类似于虹吸装置，通过自然和人工压力差，将地面积水引入地下集水池或渠道。

其施工方法和工艺如下：（1）选址和设计：根据需要选择倒虹吸的位置和规模，并进行设计和方案确定，包括漏斗结构、水槽和溢流口等。

（2）挖掘开挖：根据设计要求，在选定的位置进行开挖，形成合适的漏斗形状，确保水能够自然流入漏斗。

（3）槽底处理：开挖完成后，对槽底进行处理，包括清理、夯实等工艺，以确保底部的平整和稳定。

（4）漏斗和溢流口施工：根据设计要求，在开挖好的槽底上，建造漏斗状结构，确保漏斗的稳定性和水的流入。

同时，在合适的位置设置溢流口，以防止水位过高溢出。

（5）安装排水管道：在漏斗的底部安装排水管道，将收集到的水从漏斗引入到地下集水池或渠道。

（6）测试和验收：施工完成后，进行漏斗的测试，确保水流入和排放的功能正常。

圆管涵施工整体方案及方法
（1）测量放样
根据监理工程师已签认的导线点及水准点复核成果进行构造物的施工放样，并埋设好施工控制桩报测量监理工程师复核，经测量监理工程师复核签认后进行构造物施工。

（2）基坑开挖及垫层施工
采用机械及人工配合开挖，必要时设置集水井和预备抽水泵，确保基坑中不积水。

砂砾垫层填筑时须夯实。

（3）中心位置控制
基础浇筑后，测量放样出涵身中心点，根据中心点定出涵身轴线及边线，涵管安装后，立模浇筑护管混凝土前再次复核，确保涵身不偏位。

（4）混凝土施工
采用集中拌和两次浇筑，管基第一次浇筑基础，第二次浇筑等管节安装好浇筑其护管混凝土。

振捣采用平板振捣器和插入式振捣器相结合的方法施工。

（5）拆模养护
在混凝土达到一定的强度后方可拆除模板，拆除时严禁碰撞混凝土构件，保证混凝土表面不因拆模而损坏。

拆模后混凝土须经常保持湿养，养护时间一般为7～14天。

（6）在基坑开挖后的施工中，如地下水位较高，基坑积水、渗水需采用集水井、抽水泵或井点降小的方法施工。

（7）在圆管涵混凝土强度达到100%设计强度时进行填土，要求分层夯实，每层松铺厚度不超过20cm，压实度符合要求，特殊情况下宜填筑砂砾、碎石等材料。

圆管涵主要施工方法圆管涵是一种常用于道路和铁路建设中的关键结构，用来排水和处理涵洞内的水流。

它由一系列圆形管道构成，通常由混凝土或钢材制成。

圆管涵的施工是一个复杂的过程，需要细致的规划和严格的操作。

本文将介绍圆管涵的主要施工方法。

1. 施工前准备在开展圆管涵的施工前，需要进行全面的准备工作。

首先，需要制定详细的施工方案，设计出圆管涵的尺寸、形状和施工流程。

其次，需要对施工现场进行评估和勘测，确定地质条件、土质情况和水文特性等。

根据勘测结果，进行土方开挖和临时支撑的设计，并确保符合安全要求。

2. 土方开挖土方开挖是圆管涵施工的第一步，它的目的是为了创造足够的空间容纳涵洞和相关设备。

根据设计要求，使用适当的挖掘机进行土方开挖工作。

在挖掘过程中，应严格控制挖掘的深度和坡度，并保持斜坡的稳定性，以确保施工安全。

3. 涵洞定位和标定在土方开挖后，需要进行涵洞定位和标定。

这一环节的关键是确保涵洞的位置和尺寸与设计一致。

使用测量仪器进行准确的测量和标记，保证涵洞的精确定位。

同时，需要进行临时支撑的设计和施工，以确保施工期间的安全性。

4. 圆管安装圆管安装是整个圆管涵施工过程的核心步骤。

根据设计要求，安装预制或现浇的圆管。

可以使用吊车、起重机或滑轨机来吊装和定位圆管。

在安装过程中，需要保持圆管的水平和垂直度，并保证相邻圆管之间的连接牢固可靠。

5. 冲填和压实圆管安装完成后，需要进行冲填和压实工作。

使用特殊的填充材料，如石子或沙土，填充涵洞内的空隙。

填充作业应分层进行，并进行合理的压实，以确保填充材料的稳定性和密实度。

对于涵洞周围的土方，也需要进行冲填和压实，以保持整个涵洞的稳定及排水效果。

6. 排水系统安装圆管涵的主要目的是排水和处理涵洞内的水流。

因此，在涵洞内部需要安装相应的排水系统。

根据设计要求，安装排水管道和配套设备，以确保涵洞内水流的有效流动和排放。

同时，需要进行必要的测试和检查，确保排水系统的正常运行。

圆管涵施工方法及工艺圆管涵施工方法及工艺一、引言圆管涵是一种常用的河道交通建设工程，其主要作用是通洪、排水和引导水流。

本文档将详细介绍圆管涵的施工方法及工艺。

二、设计与准备1. 圆管涵的设计：根据实际需求和地形条件，进行合理的圆管涵设计，包括尺寸、形状和材料选择等。

2. 施工准备：对施工现场进行勘察和测量，确定圆管涵的位置和安装方式。

同时，准备必要的机械设备、材料和施工人员。

三、圆管涵施工步骤1. 地基处理：清理施工现场，清除障碍物并平整地基。

如有需要，进行地基加固和排水处理。

2. 安装导墙：根据圆管涵的尺寸和位置，安装导墙来引导涵洞的施工。

3. 砌筑圆管涵：使用预制的圆管板进行砌筑。

首先将圆管板安装在导墙上，确保板与墙之间的连接坚固。

然后逐层砌筑圆管板，直至完成涵洞的整体结构。

4. 固定涵洞：在涵洞完成后，采取合适的固定措施来确保涵洞的稳定性和安全性。

常用的固定方法包括打桩、灌注混凝土和加固圆管等。

5. 潜望孔处理：根据需要，安装适当数量和尺寸的潜望孔来观察涵洞内部情况。

6. 封顶和修整：完成涵洞的施工后，进行封顶处理，确保顶部平整。

同时，对涵洞进行修整，清除多余的材料和污物。

四、质量控制与安全防护1. 施工质量控制：严格按照设计要求和施工规范进行施工，确保涵洞的质量和使用功能。

2. 安全防护：在施工过程中，严格遵守安全操作规程，做好施工现场的安全防护工作，保障施工人员的人身安全。

五、工程验收与保养1. 工程验收：施工完成后，进行涵洞的验收工作，确保涵洞符合设计要求和工艺要求。

2. 保养维护：定期对涵洞进行维护保养，清除积水和杂物，保持涵洞的畅通。

六、本文档所涉及附件如下：（这里列出附件的名称和内容，如施工图纸、设计报告、施工合同等）七、本文档所涉及的法律名词及注释：（这里列出法律名词和其相应的注释，用于解释法律条文和规定）。

圆管涵施工方法一、引言圆管涵是一种常见的道路交通设施，用于解决河道、渠道或其他水域交通道路的交通安全问题。

它由一段圆形钢管构成，一端开放，另一端封闭，并通过管道将水流引到安全区域。

在进行圆管涵的施工过程中，需要采取一系列的方法和措施，以确保施工质量和安全性。

本文将介绍圆管涵的施工方法，包括前期准备、基础施工、管道安装和封闭等环节。

二、前期准备1.设计和方案准备：在施工前，需要根据实际情况完成圆管涵的设计和方案准备。

这包括确定涵洞的尺寸、材料和施工工艺等。

同时，还需要进行必要的勘察和测量，确保涵洞的位置和大小符合要求。

2.场地准备：在施工现场，需要清理并平整土地，确保施工区域没有障碍物。

同时，还需要进行必要的环境保护工作，如固定土壤或设置沉浸式屏障，防止土壤流失和水污染。

三、基础施工1.浇筑基础：在圆管涵施工前，需要先进行基础施工。

这包括挖土、浇筑混凝土基础和设置防渗层等。

在进行基础施工时，需要根据设计要求和地质条件进行合理的处理，确保基础的稳定性和密实性。

2.设置基础支撑物：在基础施工完成后，需要设置基础支撑物，为圆管涵的安装提供支撑。

支撑物可以采用钢板、预制砼块或填充土等材料，根据实际情况选择最合适的方式。

四、管道安装1.吊装管道：在进行管道安装时，可以采用起重机或其他吊装设备，将预制的圆管涵吊装到预定位置。

在吊装过程中，需要注意控制吊装速度和角度，以避免对涵洞或周围环境造成不必要的损坏。

2.连接管道：将吊装好的管道进行连接，可以采用焊接、螺栓连接或胶接等方式。

在连接过程中，需要严格按照设计要求进行操作，并进行必要的检查和测试，确保连接的牢固性和密封性。

五、封闭1.填充土料：在管道安装完成后，需要将管道周围的空隙填充土料。

填充土料可以采用碎石、砂土或混凝土等，根据设计要求和地质条件选择合适的填充材料。

2.压实土料：填充土料后，需要进行土料的压实工作，以提高涵洞的稳定性。

压实工作可以采用辊压机或振动压实机进行，按照设计要求进行合理的压实次数和轨迹。

圆管涵施工方法引言：圆管涵是一种通常用于交通工程、水利工程等领域的重要结构，用于解决水流、道路等地方的通行或排水问题。

在圆管涵的施工过程中，需要遵循一定的施工方法，以确保施工质量和工程的安全可靠性。

本文将介绍圆管涵的施工方法，包括选址与勘测、基础施工、圆管涵的安装与连接、填土与复浆、防渗和排水等关键步骤。

一、选址与勘测在进行圆管涵施工前，选择合适的位置是至关重要的。

选址应考虑到地形地势、水流情况和周围环境等因素，并充分考虑施工后的使用需求。

施工单位需要进行详细的勘测，确定地势高低、水流量、水流速度、土壤类型等数据，为后续的施工作业提供准确的依据。

二、基础施工基础施工是圆管涵施工的基础环节，包括开挖沟槽、垫层施工和基础处理。

开挖沟槽时，应按照设计要求进行挖掘，确保沟槽的形状和尺寸符合要求，并保证边坡的稳定。

垫层施工是为了保护涵管和提供均匀的支撑，通常选择砂石、碎石等材料进行填充。

基础处理包括振捣、夯实等作业，以确保基础的稳定性。

三、圆管涵的安装与连接圆管涵的安装是整个施工过程中的重要环节。

根据设计要求，将预制好的圆管涵逐段放入沟槽中，并进行连接。

连接方式可以采用橡胶密封圈、螺栓连接或焊接等方法。

连接处应严密，保证涵管的整体性能。

四、填土与复浆圆管涵安装完成后，需要进行填土和复浆作业。

填土是为了提供涵管的保护和支撑，填土应分层进行，并按照设计要求进行夯实，以确保涵管的稳定性。

复浆是为了加固填土层，增强涵管的抗渗和抗浸蚀能力。

复浆材料可以选用水泥土、水泥浆等。

五、防渗和排水圆管涵施工完成后，要进行防渗和排水措施的安装。

防渗措施可以包括涂膜处理、防水胶带等，以提高涵管的密封性。

而排水系统的建设包括雨水收集装置、排水管道等，确保涵管内部的水流顺畅。

结论：圆管涵施工方法是保证工程质量和安全的关键。

通过正确选址与勘测，基础施工，圆管涵的安装与连接，填土与复浆，防渗和排水等关键步骤，可以确保圆管涵工程的稳定性和可靠性。

圆管涵施工方法一、施工工艺测量放样→开挖基坑→砂砾垫层→浇筑基底砼→安放管节→浇筑管座砼→八字墙、截水墙及洞口铺砌→台背回填二、施工放样使用全站仪对涵位进行定位，施工前放出中桩涵洞轴线并四角及基础边线。

施工前详细审核图纸并计划如沉降缝位置。

三、基坑开挖及基底处理按基坑范围用机械开挖至设计基底标高上30cm再用人工精细找平并按要求修整。

清至设计标高后用轻型触探仪检测地基承载力，如不能达到设计要求的承载力需报请变更进行地基加固处理。

如满足要求可继续施工。

砂砾垫层分层夯实，每层厚度不大于30cm。

四、基础浇筑（1）根据涵洞基础尺寸将基坑两侧整理成型或用模板进行浇筑。

管基分两次进行浇筑。

第一次浇至管底外壁下2～3cm，待强度达到设计强度的50%后进行管节安装，安装完毕后再进行二次浇筑。

（2）混凝土由拌合站按设计要求拌制运至工地。

第一次浇筑应使砼顶面符合设计坡度表面平整。

第二次浇筑前应将顶面打毛，在管节两侧进行对称浇筑。

五、管节安装（1）管节预制完成，强度达到70%后方可进行安装。

安装时由中间沉降缝处向两侧进行，确保管端与沉降缝处在同一垂直断面上。

同时在管底垫2~3cm水泥砂浆，确保管节顺直、稳定。

（3）安装完成后，管节间缝隙按设计要求使用麻绳、4层沥青浸制麻布及粗铅丝绑扎。

六、八字墙、截水墙及洞口铺砌（1）八字墙、截水墙及洞口铺砌均为M7.5浆砌片石。

（2）片石砌体应成行铺砌，并砌成大致水平层次，镶面石应按一丁一顺砌筑，任何层次石块应与邻层石块搭接至少80mm，砂浆砌筑缝宽应不大于30mm。

（3）在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mm。

如条件不允许时，应在砂浆未凝固前，将砌缝砂浆括深不小于20mm，为以后勾缝作好准备。

（4）勾好缝或灌好浆的砌体在完工后，视水泥种类及气候情况，在7～14d内应加强养生。

七、涵背回填（1）涵管两侧不小于2倍孔径范围内采用两侧对称分层夯实。

分层垫筑厚度不大于20cm，压实度不小于95%。

圆管涵施工工艺及施工方法要点
（1）、圆管涵施工工艺流程
测量放样→地基处理→管座基础浇筑→管节安装→剩余的管座基础浇筑→接缝处理→洞口砌筑→涵背回填等。

（2）、圆管涵施工方法要点
不仅力学性能好，而圆管涵路基排水中最常用的涵洞结构类型，它且构造简单、施工方便、工期短、造价低。

圆管涵中最常见的是钢筋混凝土圆管涵。

①测量放样
圆管涵在施工之前，首先要通过测量放样来确定涵洞平面轴线位置、涵长以及施工宽度，并用石灰放出边线。

②地基处理
在管座基础施工之前，必须对基础地基进行处理。

进行基底的清理与整平，夯实至符合设计要。

③基础浇筑
管座基础采用混凝土基础。

混凝土基础分两次浇筑：管下基础厚度在20厘米左右，管节安装后再浇筑管底以上部分的管座基础，基础混凝土标号为C1５号。

在管座基础浇筑之前，先填10厘米左右的砂砾垫层，用以增加基础的均匀性。

为适应地基的不均匀沉降，管座基础应设置沉降缝。

岩石地基上不做基础而仅在圆管下铺一层垫层混凝土，其厚度可在5厘米左右。

④管节安装
涵管采用预制件。

待基础强度合格后方可进行管节安装。

管节安装，应先在基础上标示出涵管的中心线，并先安装进、出水口处的端部管节以控制涵管全长，然后逐节安装中部管节。

并保持整体轴线不出现偏位。

各相邻管节应保持底面不出现错口，安装时应用水平尺对接头处进行检查，
相邻管节的接缝宽度应不大于1～2厘米。

⑤回填
为了更好的发挥圆管涵的优势及稳定性基坑回填材料采用河沙，分层填筑，为了保证圆管的稳定性，在圆管的顶部再填筑一层50厘米厚的沙垫层。

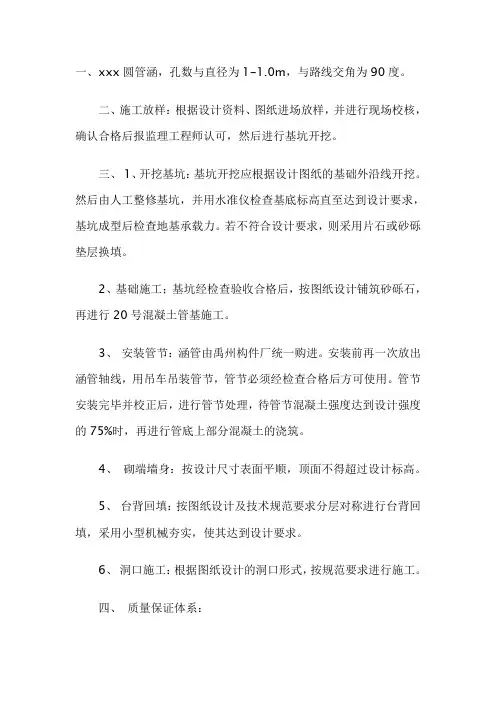

一、xxx圆管涵，孔数与直径为1-1.0m，与路线交角为90度。

二、施工放样：根据设计资料、图纸进场放样，并进行现场校核，确认合格后报监理工程师认可，然后进行基坑开挖。

三、1、开挖基坑：基坑开挖应根据设计图纸的基础外沿线开挖。

然后由人工整修基坑，并用水准仪检查基底标高直至达到设计要求，基坑成型后检查地基承载力。

若不符合设计要求，则采用片石或砂砾垫层换填。

2、基础施工；基坑经检查验收合格后，按图纸设计铺筑砂砾石，再进行20号混凝土管基施工。

3、安装管节：涵管由禹州构件厂统一购进。

安装前再一次放出涵管轴线，用吊车吊装管节，管节必须经检查合格后方可使用。

管节安装完毕并校正后，进行管节处理，待管节混凝土强度达到设计强度的75%时，再进行管底上部分混凝土的浇筑。

4、砌端墙身：按设计尺寸表面平顺，顶面不得超过设计标高。

5、台背回填：按图纸设计及技术规范要求分层对称进行台背回填，采用小型机械夯实，使其达到设计要求。

6、洞口施工：根据图纸设计的洞口形式，按规范要求进行施工。

四、质量保证体系：1、量管理建立三级监督管理制度，从总工（技术负责人）到工地质检员、领工员，层层把关，严格管理。

2、施质检人员工作职责制，制定总工、主任工程师、质检员、实验员及测量员、岗位责任、确定各个岗位的职责，使工程质量管理系统化。

3、定质量管理原则，明确质量要求目标，采取措施，保证质量。

ａ、坚持“百年大计，质量第一的原则”；ｂ、明确创优质工程的目标；ｃ、实施严格的质量奖惩制度与经济利益挂钩；ｄ、定期检查各自工作，进行评比，提高各个岗位的主动性、积极性；ｅ、保证足够的施工机械，并切实保障施工的正常；4、证工期的主要措施：a）及时合理地优化施工方案：根据施工情况变化，合理安排施工，使工序衔接，劳动力组织、机具设备、工期安排等有利于施工生产。

b）强化机械设备管理：配齐维修人员，配足常用配件，确保机械正常运转，确保工程机械化施工顺利进行。

c）原材料按计划组织进场，确保工程顺利进行。

圆形管涵及圆形管涵及倒虹吸施工方法圆形管涵是一种常用的道路、铁路和河道等工程中的过河涵洞结构，其形状为圆形，用于承载水流和车辆的荷载。

圆形管涵的施工方法一般包括准备工作、开挖、安装管涵和回填等步骤。

首先是准备工作。

在施工前，需要做好设计图纸和施工方案的编制，确定施工的起止时间和施工现场的安全措施。

同时，还需要准备好所需的设备、材料和人力资源，包括挖掘机、吊车、水泵、钢模板、钢筋等。

接下来是开挖。

根据设计要求，在施工现场进行开挖工作，按照图纸指导进行开挖，确保开挖尺寸和形状的准确性。

开挖过程中需要注意的是，要防止土方塌方和现场人员受伤，需要采取相应的防护措施。

然后是安装管涵。

在开挖完成后，可以开始进行管涵的安装工作。

首先，需要清理开挖底面和管涵内部的杂物和污泥。

然后，将管涵逐段放入开挖坑中，确保管涵的连接平整和稳固。

在安装的过程中，需要使用钢筋或者其他钢材进行加固，以增强管涵的承载能力。

同时，还需要进行管涵的水密性测试，确保没有渗漏。

最后是回填。

在管涵安装完成后，需要进行回填工作。

回填可以使用挖机或者其他合适的设备，将挖掘的土方填充到管涵周围，确保填充均匀和紧实。

同时，需要注意排水系统的设置，避免积水对管涵的影响。

除了以上的施工方法，还有一种常用的施工方法是倒虹吸施工方法。

倒虹吸施工方法是在管涵安装过程中采用的一种特殊的施工方法，用于进一步提升管涵的安装质量和效率。

倒虹吸施工方法的主要步骤包括：首先，将管涵逐段安装在预先准备好的基础上。

然后，在管涵顶部设置一个倒虹吸设备，通过水泵将管涵内的空气抽出。

这样，外部的大气压力就会将管涵压紧，确保其与周围土壤的密实程度。

在安装过程中，需要严格控制空气抽出的速度和时间，以避免对管涵结构造成影响。

总之，圆形管涵及倒虹吸施工方法是一种常用的过河涵洞结构施工方法，它们能够有效地保证管涵的安装质量和施工效率，提高工程的稳定性和可靠性。

在实际施工过程中，需要严格按照设计要求和施工规范进行操作，确保施工安全和质量。

圆管涵施工方案及施工工艺方法要点圆管涵是一种常用的交通工程结构，用于道路、铁路或水工等地下管线的通行或通水。

下面将介绍圆管涵的施工方案及施工工艺方法要点。

一、施工方案：1.勘察与设计：根据具体工程要求，进行地质勘察和设计工作，确定涵洞位置、尺寸等。

2.材料准备：准备所需材料，包括混凝土、钢筋、模板、涵洞接口材料等。

3.施工队伍组织：组织施工队伍，确定工程施工单位，并制定相应安全管理措施。

4.施工设备准备：准备所需施工设备，包括起重机械、挖掘机、砼泵车、模板支撑等。

5.施工计划制定：制定详细的施工计划，包括工期安排、施工顺序等。

二、施工工艺方法要点：1.地面准备：对施工现场进行平整处理，清除垃圾和杂草，确保施工区域干净整洁。

2.开挖：根据设计要求，在施工现场进行挖掘，形成圆管涵的开挖空间。

挖掘深度要与设计要求一致，并注意施工现场的安全。

3.水平放线与定位：在挖掘的基础上，进行水平放线和定位，确保圆管涵的准确安装。

4.模板安装和支撑：根据设计要求，安装涵洞的模板，并进行支撑，确保模板的稳固和刚度。

5.钢筋制作与安装：根据设计要求，制作和安装涵洞的钢筋，确保钢筋的数量、位置和连接的正确性。

6.混凝土浇筑：使用搅拌车将预制好的混凝土倒入涵洞内，并使用振捣棒进行振捣，确保混凝土的均匀性和密实度。

7.养护：对浇筑完成后的混凝土进行养护，包括喷水养护、遮阳遮雨等，确保混凝土的强度发展良好。

8.放水试验：在养护期结束后，进行放水试验，检查圆管涵的密封性和强度。

以上是圆管涵的施工方案及施工工艺方法要点。

在施工过程中，需要严格按照设计要求进行，保证施工质量和安全。

同时，施工现场要做好安全防护工作，确保工人的安全。

圆管涵及倒虹吸施工方法概述圆管涵及倒虹吸是在道路、铁路等工程中常见的涵洞结构。

本文将介绍圆管涵及倒虹吸的概念、施工方法以及施工注意事项。

一、圆管涵的概念圆管涵是指在道路、铁路等交通工程中用于排水的涵洞结构。

它由圆管、旁边填筑料和顶部保护层组成。

圆管涵可以有效地解决道路或铁路交通中的排水问题，确保交通畅通。

二、圆管涵的施工方法1.定位和测量：首先，根据设计要求确定涵洞的位置和尺寸。

然后，在地面上进行测量和标记，以确定涵洞的准确位置。

2.挖掘基坑：根据涵洞的尺寸，在土壤中挖掘一个适当大小的基坑。

挖掘过程中要保持基坑的垂直度和平整度，以确保后续施工的稳定性。

3.安装圆管：将预先制作的圆管按照设计要求和顺序安装在基坑中。

安装过程中要注意确保圆管的连接紧密，并采取必要的加固措施保证结构的稳定性。

4.填充填料：安装好圆管后，将填料均匀地填充到基坑中，同时注意控制填料的密实度。

填充过程中要避免形成空洞或不均匀的填充，以确保圆管涵的稳定性和承载能力。

5.施工倒虹吸：完成圆管涵的施工后，需要进行倒虹吸的施工。

倒虹吸是指安装在圆管顶部的一种特殊设备，用于排除涵洞内的积水。

施工倒虹吸时要注意确保其安装位置正确，以确保排水效果。

6.安装保护层：最后，将合适的保护层覆盖在圆管涵的顶部，以保护涵洞结构免受外部环境的影响。

保护层可以采用混凝土、砂石等材料进行覆盖。

三、施工注意事项1.施工前要仔细核对设计图纸和规范要求，确保施工的准确性和合规性。

2.施工过程中要严格按照设计要求和顺序进行施工，以确保圆管涵的稳定性和安全性。

3.施工现场要保持清洁整齐，并采取必要的安全措施，确保施工人员的人身安全。

4.严格按照施工计划进行施工，避免因为拖延施工时间而影响施工质量和工期。

5.施工结束后，要进行必要的检查和测试，确保圆管涵的质量符合要求。

总结圆管涵及倒虹吸是解决道路、铁路等交通工程中排水问题的重要结构。

通过合理的施工方法和严格的施工控制，可以确保圆管涵的施工质量和使用效果。

1、施工程序2、测量放样按照设计图纸，利用水准仪、经纬仪、红外测仪等测绘仪器，对圆管涵基础横断面、中心线及地面高程进行准确的测量放线，用石灰线标明基槽开挖范围，并将测量成果报监理工程师审查。

经监理工程师批准后，进行基槽开挖的施工作业。

3、基础开挖：在基础开挖前，首先做好排水工作，保证基坑开挖在干燥状态下进行。

当在原有灌溉沟渠的基础上修筑，为保护好灌溉水流，要开挖一条临时通水通道。

基础开挖根据具体地形地貌，组织人工配合反铲，自上而下开挖。

弃土用反铲装车，5t自卸汽车运至弃渣场。

开挖到达设计高程后，经监理工程师现场验收合格,方可进行涵洞的下一步施工。

在未完成垫层铺设、涵管敷设和基槽回填等作业前，注意保护基槽的暴露面不致破坏。

4、垫层和基座施工：立模时注意基座尺寸及沉降缝符合设计图纸的要求，沉降缝与管节的接缝位置相一致，结合土质及路基填土高度在管涵基础预留拱度。

浇筑时采用人工组立异形模板，手推车入仓，人工平仓。

插入式振捣器振捣密实，人工洒水养护。

预制的涵管或购买的成品涵管，8t东风汽车运输至工作面。

管节端面平整并与其轴线垂直。

内外侧表面应平直圆滑，缺陷修补的各项指标符合招标文件要求或在监理工程师的指导下进行。

5、涵管安装敷设：管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节均按照正确的轴线和图纸所示坡度敷设，并使内壁齐平。

敷设过程中，注意保持管内清洁无脏物、无多余的砂浆及其他杂物。

6、接缝施工：涵管接缝宽度不大于10mm，禁止加大接缝宽度来满足涵长的要求，并用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。

在管节接缝填塞好后，在其外部设置一道钢丝网，外敷一层1：2的水泥砂浆抹带，使接缝稳固、耐久和不漏水。

7、进、出水口施工在砌筑涵管进、出水口前，要进行沟床的整理顺直，使上下游水流稳定畅通。

然后进行圬工结构的砌筑。

8、竣工验收：涵管施工完成后，提交有关资料报监理工程师检查，由监理工程师组织验收。

圆管涵主要施工方法圆管涵主要施工方法1. 圆管涵的定义圆管涵是一种在地下通道上方设置起水和排水功能的管状结构。

它由钢筋混凝土或者其他材料制成，用于跨越水道、铁路、道路或者其他障碍物。

2. 前期准备工作2.1 测量和设计：在进行圆管涵施工之前，需要进行详细的测量和设计工作。

这包括确定涵管的长度、直径、倾斜度和布置方式。

2.2 土方开挖：根据设计要求，进行涵管下部的土方开挖工作。

确保开挖区域的稳定性和安全性。

3. 圆管涵施工步骤3.1 基础施工：依据设计要求，在涵管下部进行基础施工。

这包括铺设砼底板、墙体、翼墙和护坡等工作。

3.2 圆管安装：将预制的圆管逐节安装在基础上。

确保每一个管节的连接坚固并符合设计要求。

可采用吊装、推进或者组合施工等方法进行安装。

3.3 圆管连接：在安装过程中，需要进行圆管之间的连接工作。

这可以通过焊接、螺栓连接或者橡胶密封圈等方式实现。

3.4 完善倒闸门和闸门井：根据设计要求，在涵管上方建造倒闸门和闸门井。

这些设施用于调节水流和防止涵管内积水。

3.5 系统测试：在圆管涵施工完成后，需要进行系统测试，确保涵管的水密性和结构完整性。

测试方法可以使用水压试验或者气压试验。

4. 圆管涵相关设备和材料4.1 圆管：圆管的材料可以是钢筋混凝土、预应力混凝土或者其他材料。

4.2 圆管涵配件：包括倒闸门、闸门井、连接件、密封件等。

4.3 施工设备：施工过程中需要使用的设备包括吊装机械、推进机械、焊接机械等。

4.4 基础材料：基础施工中需要使用的材料包括砼、石料、砂土等。

5. 安全注意事项5.1 施工现场安全：确保施工现场的安全措施到位，如设置警示标志、防护网等。

5.2 施工人员安全：提供必要的安全培训，并配备个人防护装备，确保施工人员的安全。

5.3 设备操作安全：确保施工设备的安全运行，定期进行检修和维护。

5.4 地质灾害防范：根据施工现场的地质条件，采取相应的地质灾害防范措施，如加固坍塌地等。

圆管涵及倒虹吸施工方法引言：圆管涵及倒虹吸施工方法是一种常用于流经道路、铁路、河流等地区的涵洞工程。

本文将介绍圆管涵及倒虹吸施工方法的基本原理、施工步骤以及应注意的安全事项。

一、圆管涵及倒虹吸简介圆管涵及倒虹吸是一种通过圆形管道进行涵洞运输的工程方法。

圆管涵通常由钢筋混凝土制成，具有较高的强度和耐久性。

而倒虹吸则是一种通过管道内液体溢出来实现涵洞目的的现象。

二、圆管涵及倒虹吸施工准备1. 确定施工区域：首先需要确定涵洞施工的具体区域，包括道路、铁路或河流的位置。

同时，要考虑地质条件、水文情况以及周边环境等因素。

2. 施工材料及设备准备：根据实际需求，准备相应的圆管涵材料，包括钢筋、混凝土等。

同时，根据涵洞设计要求，选择适当的施工设备，如挖掘机、起重机等。

三、圆管涵及倒虹吸施工步骤1. 确定涵洞形状：根据设计要求，在施工现场标志出涵洞的形状和尺寸，包括高度、宽度和长度等。

2. 掘建基坑：使用挖掘机等设备，在涵洞位置挖掘基坑，并保持基坑的平整和垂直度。

3. 安装圆管涵：根据基坑的尺寸，将制作好的圆管涵运输到现场，并进行安装。

需要注意的是，确保圆管涵的水平度和垂直度，以及与基坑的连接牢固。

4. 浇筑混凝土：在安装好圆管涵之后，进行混凝土的浇筑。

确保混凝土完全填满圆管涵和基坑之间的空隙，并用振动器进行振动，以排除空气和提高混凝土的密实度。

5. 后期处理：待混凝土完全干燥后，进行后期处理工作，包括填充土壤、修整道路等。

同时，要进行涵洞的防水处理，以保证涵洞内部的干燥和无渗漏。

四、安全注意事项1. 在施工过程中，要遵守相关安全规范和施工标准，确保施工人员的人身安全。

2. 使用挖掘机等设备时，要保持设备的稳定性和操作的准确性，避免发生设备倾覆或其他意外事故。

3. 在浇筑混凝土时，要防止混凝土液体溢出和喷溅，以免对人员造成伤害。

4. 施工现场应严格控制渣土和污水的处理，避免对周边环境造成污染。

5. 在施工完成后，要对涵洞进行定期维护和巡检，确保其安全性和使用寿命。

（一）、基坑开挖及垫层施工1、基坑放样：根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。

基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样用。

2、基坑开挖：基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出50cm。

基坑开挖用人工配合挖掘机进行，开挖至设计标高上20～30厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，并进行基底承载力试验，合格后进行下步工序。

3、垫层施工：基坑开挖完成后，先进行垫层施工，分层回填砂砾并夯实，压实度满足规范和设计要求。

砂砾垫层应为压实的连续材料层，不得有离析现象。

（二）、基础施工1、基础放样基坑挖好后，应重新放设涵洞的纵、横轴线，同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。

并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。

2、混凝土管座：混凝土由拌和站集中拌和，混凝土所用砂石料、水泥均应符合规范要求，严格按实验室给定的施工配合比拌制砼，拌和均匀。

按施工图纸和技术规范的要求浇筑管座基础。

管基分两次浇筑，先浇筑底下部分，注意预留管基厚度及安放管节座浆混凝土2～3cm, 待安放管节后再浇筑管底以上部分。

（三）、钢筋混凝土圆管的预制1、管节由监理工程师认可的预制厂制作。

管节所用钢筋材质和结构与设计一致并满足规范要求。

管节所用混凝土及原材料满足规范与设计要求。

2、钢筋混凝土圆管成品应符合下列要求:管节端面应平整并与其轴线垂直,斜交管涵进出水口管节的外端面应按斜交角进行处理，内外管壁应平直圆滑；如有蜂窝，每处面积不得大于30×30mm2，深度不得超过10 mm，总面积不超过全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。

（四）、钢筋混凝土圆管的安装及浇筑剩余基础混凝土安装管节采用人工配合吊机安装，安装时从下游开始，使接头面向上游，每节涵管应紧贴于基座上，使管节受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。
