圆管涵作业指导书

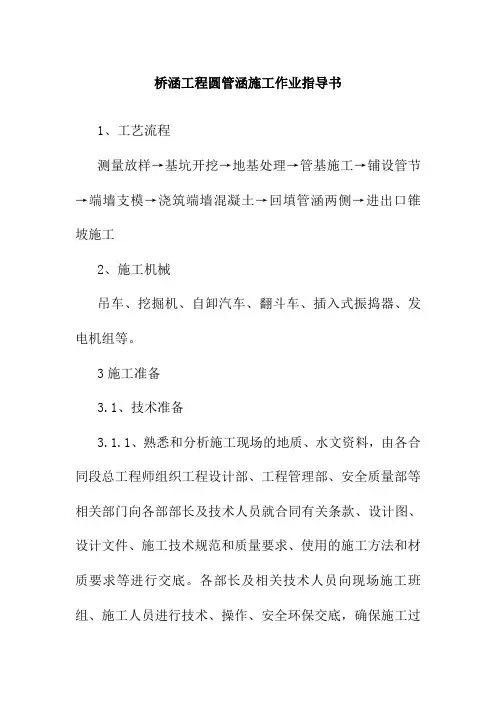

一、施工工艺流程及方法
既有路基边坡加固→人工拆除原涵洞八字墙部分→基坑开挖→打高压旋喷桩换→填砂夹碎石→试验检测→浇筑基础砼→涵管安装→浇筑涵管底座→养护→沉降缝和防水层→涵洞出入口及附属→涵背回填。
1）、排水沟道截流
涵洞施工前将既有涵两侧施工范围沟道截流（采用草袋围堰）。围堰施工完后将围堰内水采用水泵抽干，在进行涵洞地基处理及管涵接长施工。涵洞施工完后将围堰拆除，利用新建管涵排水。
2）、管线探查
涵洞开挖前详细调查施工部位的管线及走向，并对管线实施有效的保护措施。在既有管涵两侧开挖探沟，挖探沟时要请相关设备单位派人现场监护，再进行开挖。
3）、路基边坡挖孔桩
涵洞开挖前防止路基边坡滑塌，预先沿既有八字墙两侧挖孔桩及施打钢板桩，挖孔桩数量不少于设计数量。
4）、基坑开挖及八字墙破除
钢板桩防护施工完毕后，采用人工破除既有八字墙及墙背后的土方。由于本段涵洞属于流水涵，根据实际情况对基坑进行抽水，确保基坑稳定。施工期间基坑内严谨积水。基坑开挖采用人工配合机械开挖，基坑周围不得堆码土方。基坑开挖后加强防排水工作，开挖后要及时完成下部结构的施工，不得暴露时间太长。
八字墙破除时禁止直接采用机械破除片石墙体，防止扰动原涵洞主涵身。
既有八字墙与墙身衔接处人工采用风镐进行破除，且保证上下切割平齐（沿原沉降缝位置），以免影响新设沉降缝施工。
5）、基底处理
涵身基坑开挖至设计标高，清除基底黏土夹粉砂，打高压旋喷桩，按设计图纸要求换填0.5m厚砂夹碎石，后浇筑0.5m厚涵身基础砼及出入口翼墙基础砼（厚1.00m）。
6）、涵洞出入口的铺砌必须与附近排水沟顺连，避免冲刷附近农田、菜地。二．质量保证措施

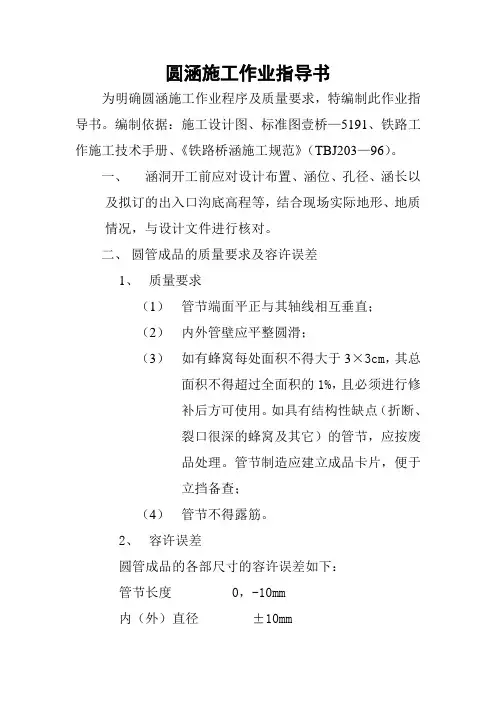

1、质量目标、控制措施及达标情况
质量目标：工程一次检查合格率达100%，优良率85%以上。
2、原材料采购及质量控制
本工程原材料的采购由项目部物资设备部统一负责，在选择、评价、控制分供商时，应严格按相关要求进行。物资科编制详细的“物资设备需要量计划表”，确保工程进度。原材料到达现场后，物资设备部应通知试验室对到场的材料进行检查验收，检验合格后通知各施工队。如检验不合格应通知物资设备部将不合格品及时清理出场。
3、产品的标识及可追溯性
为防止进场材料、半成品在施工过程中混用或错用，及保证工序过程中产品的可追溯性，项目部将严格按有关规定对所有材料进行唯一的标识。
4、工程实施过程的质量控制
施工过程管理是整个质量计划的核心部分，是质量管理的重点环节。包括施工进度控制和过程质量控制两部分内容。本工程应按照施工组织设计中确定的工程总体进度、各分项工程进度的安排，由项目部计划财务部和施工技术部
共同编制每月的施工计划，并督促、协助施工计划的完成。施工过程的现场管理、计量试验、技术工作做好现场的“三标”管理，确保质量。制定切实可行的质量检查程序，使施工生产过程的质量和产品质量始终处于受控状态
5、把好砼的浇筑与养护关。成品管节在加工过程中，使用于施工现场的工程材料必须全部有试验合格证。购进的粗细集料要质地坚硬、颗粒洁净、级配良好。水泥采用大厂且具有合格证书的产品，每批水泥要做原材料试验，并将试验报告单连同厂商的材质检验合格证书报监理工程师，必要时会同监理工程师进行复验，不同标号品种的水泥不得混用。水泥置放在干燥可靠的库内，过期水泥不得使用。项目部将设立专门的砼质量控制机构，拟定制度，加强对管进场的监督与控制，严禁一切未经化验或未经批准的不合格原材料运入工地。加强对管节加工厂家的质量监控，并加强对管节的蒸气养护工作。
三、工期保证措施
1、施工要素迅速到位
快速组织施工人员、机械设备和物资材料进场，按工作内容和计划进度配齐各项生产要素，保证：进场快、安家快、开工快，迅速形成施工能力，抓住施工有利季节，确保计划进度实现。
2、施工准备抓早抓紧
尽快作好施工准备工作，认真复核施工图纸，进一步完善施工组织设计，确定主体施工方案。积极配合业主及有关单位办理好征地拆迁手续，主动疏通地方关系，取得地方政府及有关部门的支持。合理进行施工现场的布置，尽快为正式施工提供有力的保障。
3、施工调度高速运转
成立由项目经理任组长，有关人员参加的领导小组，全权处理施工与项目
运作的有关问题，协调各方面关系。建立从经理部到各施工队的调度指挥系统，全面及时掌握并迅速、准确地处理影响施工进度的各种问题。对工程交叉和施工干扰应加强指挥和协调，对重大关键问题超前研究，制定措施，及时调整工序，调动人、财、物、机，保证工程的连续性和均衡性。
4、施工组织不断优化
以合同工期和总工程量为依据，到排工期，编制合理的实施性施工组织设计，并在施工中实行动态管理，不断及时调整各分项工程的计划进度和机械、劳力配置，加大投入力度确保合同工期。
5、加强机械设备管理
切实做到加强机械设备的检修和维修工作，配齐维修人员，配足常用配件，确保机械正常运转，对主要工序要储备一定的备用机械，确保机械化施工顺利进行。
6、强化施工管理，严明劳动纪律，对劳动力实行动态管理，优化组合，使队伍专业化、正规化。严密组织施工，精心安排工序，保证均衡生产，并适时掀起百日大战的施工高潮。
7、确保劳力充足、高效
根据工程需要，配齐充足的技术人员和试验人员，并采用各项措施提高劳动者技术素质和工作效率。
8、加强思想政治工作，大力宣传优质、高效建好靖王高速公路的重要性，鼓励全体参建职工以主人翁的工作姿态，按期建好本合同段工程。

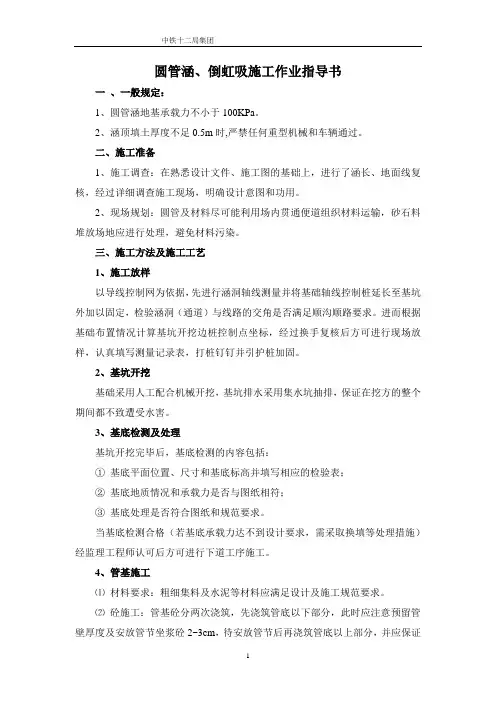

1、圆管涵 1.1、基础施工 先进行测量放样，定出圆管涵具体位置，经校对无误后再进行施工。软岩及土质基坑开挖采用挖掘机开挖，硬岩质基坑则采用风钻钻孔，松动爆破开挖基坑开挖至设计标高后，须整平碾压密实或夯实，再检查标高，基底按设计图纸规范施工，铺设砂砾垫层。 砂砾垫层应为压实的连续材料层，其压实度应在95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 混凝土基座应按本规范规定施工，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节的接缝位置相一致。 管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 1.2、敷设 圆管涵采用预制管涵。 （1）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应使内壁齐平。 （2）在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其他杂物。 （3）任何管节位置设置准确。 （4）在软基上修筑涵管时，应按图纸和监理工程师指示对地基
进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。 1.3、接缝 （1）涵管接缝宽度不应大于 10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。如图纸所示或监理工程师要求，应再用两层 150mm 宽的浸透沥青的油毛毡包缠并用铅丝邦扎接缝部位。 （2）如果图纸规定，在管节接缝填塞好后，应在其外部设置 20 级混凝土箍圈。箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。 （3）当管节采用承插式接缝时，在承口端应先坐以下硬性水泥砂浆，在管节套接以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。 （4）当管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。在填塞沥青砂之前，应在圆管的外表面和套环内表面涂刷沥青涂层，以增强其粘性，并按图纸所示部位固定捆扎绳，以免沥青砂外漏。 （5）倒虹吸管宜采用圆管，进出水口必须设置竖井。管节接头及进出水口应按图纸要求进行防水处理，不得漏水和渗水。在填土覆盖前应按图纸要求或监理工程师指示进行灌水试验。 1.4、进出水口 （1）进出水口应按图纸所示，采用混凝土或圬工结构修筑；施
包茂高速公路T12标段 技术交底记录表 单位名称中交一航局项目名称小型预制构件施工 交底主题圆管涵预制构件施工交底时间2013.10.31 交底人向义 作业位置小型构件预制区是否存在交叉作业否 作业性质小型构件预制施工技术交底 交底内容： 1、预制场场地建设 施工准备 ①预制场位置及规模应根据预制件需求量、预存量、施工条件等因素，经技术经济比选确定，现场平面规划应尽量减少施工临时用地，降低现场临建费用； ②加工场实行封闭管理，办公、生活、生产场区采取2m的砖砌围墙或通透式围栏封闭； ③办公区采用活动板房，在醒目位置悬挂管理组织机构图、安全目标及保证措施、质量目标及保证措施、环保目标及保证措施；办公、会议室整体布设协调通一、美观大方； ④在场内醒目位置设置公示栏、宣传栏、标语条幅，其要求、内容和标准按《包茂高速公路有限公司标准化建设管理手册》相关要求执行； ⑤根据场地的大小及生产规模对其进行平整、混凝土硬化，划定材料区、混凝土拌合区、预制件制作区、养生区、存放区。钢筋区区搭建遮雨棚。 2、预制件施工 离心法是通过高速旋转的钢模，把离心力传递给灌注于钢模内部的混凝土，使其均匀地分布在管模的内壁上，多余的水分被离心力甩出，混凝土逐渐干硬密实。 1.场地布置 选用尺寸为26.5×70m的平地地作为加工场地。场地分钢筋笼加工、制作区，涵
管混凝土浇筑区。开挖深2.5m的基坑设置6个蒸汽养护池，养护池四周采用砖砌。 2.钢筋制作 根据管顶填土高度不同，涵管采用不同的配筋，分0.5~4m，4~6m，6~8m，8~10m，10~12m，12~14m，14~16m，16~18m，18~20m，20~22m，22~24m，24~26m，26~28m，28~30m，30~32m，32~34m 16种类型。北区预制涵管管顶填土高度均大于12m。主要钢筋采用φ8、φ10、φ12、φ14、φ16五种钢筋。光圆钢筋通过拉直机拉直成线形，涵管钢筋为两层，采用在模具上绑扎成型。 钢筋弯曲成型后，连接部位全部采用焊接固定，两层钢筋之间设置架立筋，保证层间距。 钢筋成笼后，将其放入模具中，准备浇筑混凝土。 3.混凝土浇筑 采用拌和站拌制C40混凝土，由拌和站按C40配置混凝土，通过混凝土运输车预制上料平台，再在上料平台上将混凝土卸料至喂料机上的料斗，由料斗卸料至喂料机皮带传送至模具内。 1）将放入钢筋笼的钢模具吊放到离心制管机的机轮上。 2）开动电机，通过皮带传动使机轮转动，带动钢模旋转，转速由慢逐渐加快，直至达到设计转速。 3）开动喂料机，喂料皮带对准钢模中心，从钢模一端向另一端徐徐喂料。投放混凝土料的数量可由边圈控制。 4）喂料完毕，钢模继续旋转，直到形成密实的管壁。 5）将管模调至养护池进行养生。养护采用蒸汽池养护方式，养护时间7天。拆除模板，将管节进行分类堆放。 7）每批浇筑管节的混凝土由试验室留取3组试件。 涵管制作流程图 钢筋下料 钢筋成笼 钢筋检验合格 钢筋笼吊入模具

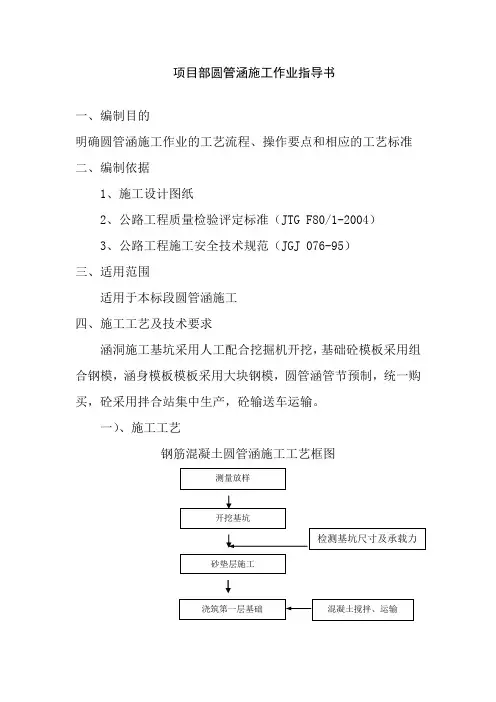

圆管涵施工方案及施工工艺流程 圆管涵安装完成图圆管涵质量保证体系 圆管涵施工工艺流程图圆管涵安装图 一、工程概况:
K0+010涵为1-Φ0.6m钢筋混凝土圆管涵, 涵洞与路线成900交角, 涵洞长6m, 7.5号浆砌片块石一字墙洞头设计, 进口形式为跌水井, 出口形式为排水沟。管节为C30钢筋混凝土, 管身基础为C15片石混凝土, 基坑底采用小型设备夯实。 二、施工准备: 施工前做好以下准备工作: 1、材料进场及检验 砂、石、水泥、钢筋、石灰等材料已检验合格, 材料进场已满足开工需要。 2、对导线点和高程进行复测, 经确认无误后进行基础原地面清理放样, 打出护桩, 标出基坑轮廓线。 3、所需施工人员和机械已进场。 4、安全防护措施, 基坑防排水, 措施已制定并落实。 5、熟悉施工图纸, 编制了施工方案, 下达技术交底。
三、施工方案 1.涵洞所用管节在厂家集中预制, 现场吊装。 2.涵洞所需砼以及砂浆采用拌和机拌和。 四、施工方法: 1、基础开挖: 基础采用人工配合机械开挖, 用挖掘机按放出的开挖轮廓线从上而下开挖, 挖出的土用自卸汽车运走, 基底平面尺寸每边宽出结构边线50cm, 机械开挖至基底标高以上30cm厚时, 停止开挖, 向监理工程师报检, 待检验合格后, 人工修整边坡, 开挖剩余30cm 厚的基坑土方, 平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后,进行下一步施工。 2、基础施工: 1)基底处理
砂砾垫层回填前先将基顶整平夯实, 并控制基顶标高线, 根据回填砂砾中部和端部厚度不同, 分层进行填筑夯实, 砂砾采用质地坚硬的砂砾石, 不得含有植物、垃圾等杂质, 石子最大粒径不大于50mm, 含泥量不大于5%, 卵石粒径为5mm--60mm, 级配较好, 吸水率不大于5%, 施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度, 每层全面均匀夯压4-5遍。 2)注意事项: ①铺筑前先行验基, 边坡必须保持稳定, 做好排水措施, 使基坑保持无水状态。 ②钉立标志桩控制填料厚度, 中部垫层底面根据设计要求在同一高程, 在中部和端部不同高度垫层交接处, 基坑底面应挖成阶梯或斜坡搭接, 并按先深后浅顺序进行垫层施工。 ③填毕后不能暴露过久, 及时进行圬工基础浇筑, 并及时回填基坑。 3)质量要求及验收:
