换热设备种类及应用情况换热设备是指将热能从一个物体传递到另一个物体的设备，常用于工业生产、能源利用等领域。
根据不同的工作原理和应用场景，换热设备可以分为多种类型，下面将详细介绍其中比较常见的几种类型及其应用情况。
1、壳管换热器：壳管换热器是一种常见的换热设备，它由一组内外套圆柱体（壳体和管束）组成。
热媒流体通过壳程，被换热介质从管程中流过，实现热量的传递。
壳管换热器广泛应用于化工、石油、空调、电力、食品等行业，常用于蒸发器、冷凝器、加热器和冷却器等设备中。
2、板式换热器：板式换热器是利用一堆平行放置的板片和密封件组成，通过流体在板片之间的流动实现热量交换。
由于其具有紧凑、高效的特点，广泛应用于化工、暖通空调、食品等行业中的热交换系统。
3、螺旋板换热器：螺旋板换热器是由一对互相螺旋交叉的金属板片组成，通过流体在板片之间的流动来实现换热。
螺旋板换热器具有高效、结构简单等特点，适用于高温高压和易结垢的介质。
4、管束换热器：管束换热器是由管束和壳体组成的，通过热交换介质在管壳之间流动来实现热量交换。
它在化工、食品、制药等行业中广泛应用，常见于蒸馏、冷凝、换热等工艺中。
5、空气冷却器：空气冷却器是通过将热介质与空气进行直接接触换热以实现散热的设备。
它广泛应用于汽车制造、发电、空调等领域中，常见于汽车散热器、工业冷却塔等设备中。
6、气体换热器：气体换热器是用于气体之间或气体与流体之间进行热量传递的设备。
它广泛应用于化工、石油、空调等行业中，常见于石油加热炉、工业炉和空调设备中。
7、换热器在日常生活中的应用：除了工业领域，换热器在日常生活中也有广泛应用。
例如，家用燃气热水器就是一种热水换热器，通过燃烧燃气来加热水，并通过换热器将热能传递给水，从而提供热水供应。
另外，冰箱中的制冷循环系统中也包括了换热器，通过换热器将室内的热量传递给制冷剂，从而实现冷冻。
总结而言，换热设备的种类繁多，根据不同的工作原理和应用场景可以选择合适的换热设备，如壳管换热器、板式换热器、螺旋板换热器、管束换热器、空气冷却器和气体换热器等。

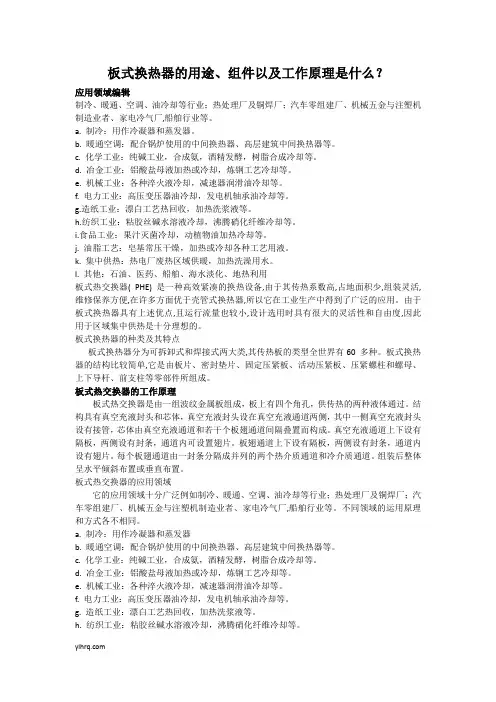

板式换热器的用途、组件以及工作原理是什么？应用领域编辑制冷、暖通、空调、油冷却等行业；热处理厂及铜焊厂；汽车零组建厂、机械五金与注塑机制造业者、家电冷气厂,船舶行业等。
a. 制冷：用作冷凝器和蒸发器。
b. 暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。
c. 化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d. 冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e. 机械工业：各种淬火液冷却，减速器润滑油冷却等。
f. 电力工业：高压变压器油冷却，发电机轴承油冷却等。
g.造纸工业：漂白工艺热回收，加热洗浆液等。
h.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。
i.食品工业：果汁灭菌冷却，动植物油加热冷却等。
j. 油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k. 集中供热：热电厂废热区域供暖，加热洗澡用水。
l. 其他：石油、医药、船舶、海水淡化、地热利用板式热交换器( PHE) 是一种高效紧凑的换热设备,由于其传热系数高,占地面积少,组装灵活,维修保养方便,在许多方面优于壳管式换热器,所以它在工业生产中得到了广泛的应用。
由于板式换热器具有上述优点,且运行流量也较小,设计选用时具有很大的灵活性和自由度,因此用于区域集中供热是十分理想的。
板式换热器的种类及其特点板式换热器分为可拆卸式和焊接式两大类,其传热板的类型全世界有60 多种。
板式换热器的结构比较简单,它是由板片、密封垫片、固定压紧板、活动压紧板、压紧螺柱和螺母、上下导杆、前支柱等零部件所组成。
板式热交换器的工作原理板式热交换器是由一组波纹金属板组成，板上有四个角孔，供传热的两种液体通过。
结构具有真空充液封头和芯体，真空充液封头设在真空充液通道两侧，其中一侧真空充液封头设有接管，芯体由真空充液通道和若干个板翅通道间隔叠置而构成。
真空充液通道上下设有隔板，两侧设有封条，通道内可设置翅片。
板翅通道上下设有隔板，两侧设有封条，通道内设有翅片。
2024年板式换热器市场发展现状1. 引言板式换热器作为一种常见的热交换设备，广泛应用于石油化工、电力、冶金、造纸等行业中，具有高热效率、紧凑结构和广泛适应性的特点。
本文将重点探讨板式换热器市场的发展现状，并通过对市场竞争、技术创新、产品应用等方面的分析，为该行业的发展提供有益参考。
2. 市场竞争目前，板式换热器市场竞争激烈，主要的竞争对手包括国内外知名的换热器制造商。
竞争主要体现在技术水平、产品质量、价格和服务等方面。
2.1 技术水平板式换热器技术水平是企业竞争的核心竞争力之一，高效节能、可靠性、安全性和适应性是技术创新的主要方向。
各家企业通过研发新材料、改进传热结构、提高制造工艺等手段，不断提升产品的性能和质量。
2.2 产品质量产品质量是企业赢得市场的重要因素之一。
市场竞争中，品牌影响力往往与产品质量密切相关。
通过建立严格的质量管理体系、进行全面的质量检测和控制，企业能够提供稳定可靠的产品，赢得客户的信任和认可。
2.3 价格价格是市场竞争中的关键因素之一。
在价格竞争激烈的市场环境中，企业需根据自身成本和市场需求，制定合理的价格策略。
同时，企业还应提供多样化的产品和服务，以满足不同客户的需求，提高竞争力。
2.4 服务良好的服务能够提升企业的竞争力和品牌形象。
企业应积极响应客户需求，提供及时的技术支持、售后服务和培训服务等，提高客户满意度和忠诚度。
3. 技术创新技术创新是推动板式换热器市场发展的重要因素之一。
随着科技的不断进步和市场需求的变化，企业不断探索新材料、新工艺和新技术，推出更先进、更高效的板式换热器产品。
3.1 新材料应用不锈钢、镍基合金等新材料的应用，提高了板式换热器的耐腐蚀性和耐高温性能，使其适用于更广泛的工况。
同时，聚丙烯、聚苯乙烯等塑料材料的应用，降低了产品的重量，并提供了更高的绝缘性能。
3.2 传热结构改进通过优化传热结构，改变板片间距、调整流体通道、增加传热面积等措施，提高了传热效果，降低了热损失，提高了换热器的效率和节能性能。

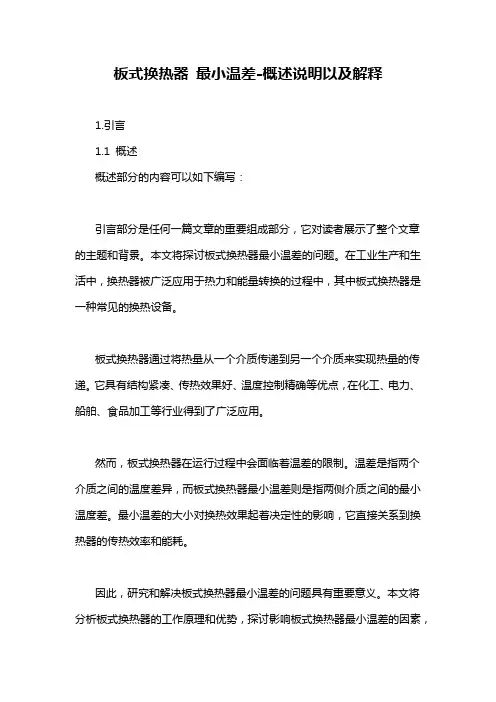

板式换热器最小温差-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下编写：引言部分是任何一篇文章的重要组成部分，它对读者展示了整个文章的主题和背景。
本文将探讨板式换热器最小温差的问题。
在工业生产和生活中，换热器被广泛应用于热力和能量转换的过程中，其中板式换热器是一种常见的换热设备。
板式换热器通过将热量从一个介质传递到另一个介质来实现热量的传递。
它具有结构紧凑、传热效果好、温度控制精确等优点，在化工、电力、船舶、食品加工等行业得到了广泛应用。
然而，板式换热器在运行过程中会面临着温差的限制。
温差是指两个介质之间的温度差异，而板式换热器最小温差则是指两侧介质之间的最小温度差。
最小温差的大小对换热效果起着决定性的影响，它直接关系到换热器的传热效率和能耗。
因此，研究和解决板式换热器最小温差的问题具有重要意义。
本文将分析板式换热器的工作原理和优势，探讨影响板式换热器最小温差的因素，并提出提高最小温差的方法。
通过深入了解板式换热器最小温差的相关知识，我们可以更好地应用和设计板式换热器，提高换热器的传热效率和能源利用效率。
同时，这对于推动能源节约和环境保护具有积极的意义。
在接下来的章节中，我们将逐步展开对这些问题的具体讨论。
1.2 文章结构文章结构：本文主要分为引言、正文和结论三个主要部分。
引言部分包括概述、文章结构和目的三个小节。
在概述中，将介绍板式换热器以及其在工业领域中的应用情况。
接着，文章结构将会简要概括本文的整体结构，以便读者可以清晰地了解本文的组织架构。
最后，在目的一节中，将明确本文的写作目标及需要解决的问题。
正文部分主要包括板式换热器的工作原理、优势与应用以及设计与参数选择三个方面。
首先，将介绍板式换热器的工作原理，包括其基本原理和换热过程。
然后，将详细探讨板式换热器相较于其他换热器的优势，并给出其在不同领域中的典型应用案例。
接下来，将深入探讨板式换热器的设计与参数选择，包括如何选择合适的板式换热器型号和确定合理的换热面积以满足实际需求。
钎焊式板式换热器钎焊式板式换热器（Brazed Plate Heat Exchanger, BPHE）是一种高效、紧凑和轻便的换热设备，在多个行业中被广泛应用。
它通过利用板与板之间的焊接且密封的接触，实现热量的传递和交换。
本文将详细介绍钎焊式板式换热器的工作原理、结构特点、应用领域以及优势。
一、工作原理钎焊式板式换热器的工作原理主要基于换热板之间的传热机制。
设备由许多平行排列的薄板组成，这些板之间靠钎焊工艺连接起来。
热交换液通过一侧的流道流动，而冷却液则通过另一侧的流道流动。
当两种液体在板的接触点相遇时，热量从高温液体通过板传递给低温液体，完成了热量的传递和交换。
二、结构特点1. 紧凑型设计：钎焊式板式换热器采用紧凑型设计，使得它占据的空间非常小，适用于有限空间的场合。
相比传统的换热设备，它的体积和重量更轻，更易于安装和维护。
2. 高效传热：由于板和板之间的焊接接触，可以实现更高的传热效率。
钎焊式板式换热器具有较高的热传导率和较低的热阻，从而提高了换热器的能效。
3. 强大的耐压性能：通过钎焊工艺连接的板式换热器具有强大的耐压能力，能够承受高压力和高温环境下的工作。
4. 可拆卸和可清洗的结构：钎焊式板式换热器的结构使得它非常容易拆卸和清洗。
这对于长期使用和维护非常重要，可以确保设备的正常运行。
三、应用领域钎焊式板式换热器在众多领域中都有广泛的应用。
它们常常被用于以下场合：1. 制冷与空调系统：用于冷却或加热制冷剂，实现冷热传递和温度控制。
2. 工业生产过程中的热能回收：用于回收污水、废气等中的热能，提高能源利用效率。
3. 化工工艺中的热量传递：可以在化工过程中实现热量的转移和控制，提高生产效率和产品质量。
4. 太阳能热水系统：用于实现太阳能收集器和储水器之间的热量传递和转换。
5. 锅炉和热水供应系统：用于加热水和提供热能，实现舒适的生活环境。
四、优势1. 高效节能：钎焊式板式换热器的高效传热性能可以显著提高换热效率，从而节省能源和减少运行成本。
板式换热器知识及优点分析板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。
在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
板换换热效率高、占地面积小、维修方便、能够保护主机等，是最直观的优点。
中文名：板式换热器组成：板式换热器、平衡槽、热水装置等类型：框架式（可拆卸式）和钎焊式标准：GB16409-1996《板式换热器》优点：换热效率高、热损失小含义：由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器板式换热器结构图拆解可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
基本组成结构如图所示：板式换热器和管壳式换热器相比较，具有的显著特点：1. 传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
2. 对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃。

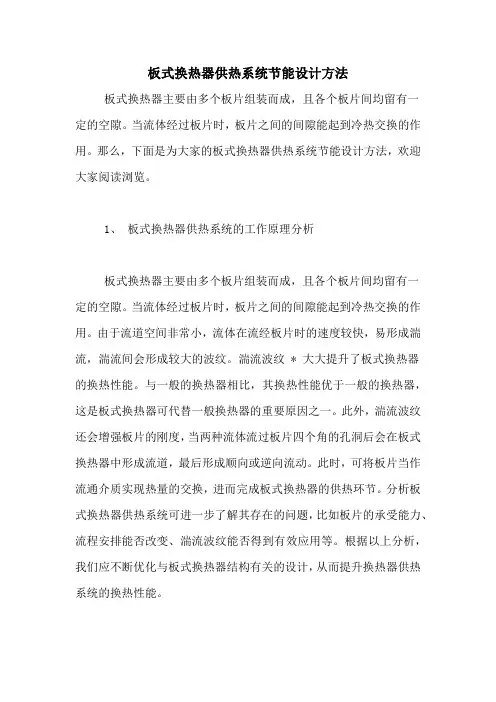

板式换热器供热系统节能设计方法板式换热器主要由多个板片组装而成，且各个板片间均留有一定的空隙。
当流体经过板片时，板片之间的间隙能起到冷热交换的作用。
那么，下面是为大家的板式换热器供热系统节能设计方法，欢迎大家阅读浏览。
1、板式换热器供热系统的工作原理分析板式换热器主要由多个板片组装而成，且各个板片间均留有一定的空隙。
当流体经过板片时，板片之间的间隙能起到冷热交换的作用。
由于流道空间非常小，流体在流经板片时的速度较快，易形成湍流，湍流间会形成较大的波纹。
湍流波纹 * 大大提升了板式换热器的换热性能。
与一般的换热器相比，其换热性能优于一般的换热器，这是板式换热器可代替一般换热器的重要原因之一。
此外，湍流波纹还会增强板片的刚度，当两种流体流过板片四个角的孔洞后会在板式换热器中形成流道，最后形成顺向或逆向流动。
此时，可将板片当作流通介质实现热量的交换，进而完成板式换热器的供热环节。
分析板式换热器供热系统可进一步了解其存在的问题，比如板片的承受能力、流程安排能否改变、湍流波纹能否得到有效应用等。
根据以上分析，我们应不断优化与板式换热器结构有关的设计，从而提升换热器供热系统的换热性能。
2、板式换热器供热系统存在的问题2.1 换热与降压的匹配问题对于板式换热器而言，换热系数与通道中流体的流速成正比，即当通道内流体的速度较快时，换热系数会增大，且流速加快会导致流体受到的阻力不断增加，进而加大了流体压力的损耗。
因此，应选取适当的流速或寻求压力损耗与换热系数的平衡，从而不断提升板式换热器供热系统的综合性能。
2.2 研究不够完善板式换热器在我国的起步较晚、研究时间较短，这在一定程度上限制了供热系统的发展，进而对供热系统的节能设计造成了影响。
此外，我国对板式换热器的研究不够深入，缺乏一定的技术专利。
因此，相关部门应加大资金投入，购买相应的专利。
2.3 应用场合受到限制板式换热器具有独特的优势，但也存在一些问题。
就当前供热系统的设计而言，存在很多缺陷，比如节能设计在供热系统中的应用受到了限制，主要表现在换热器难以在高温、高压的环境中运行。

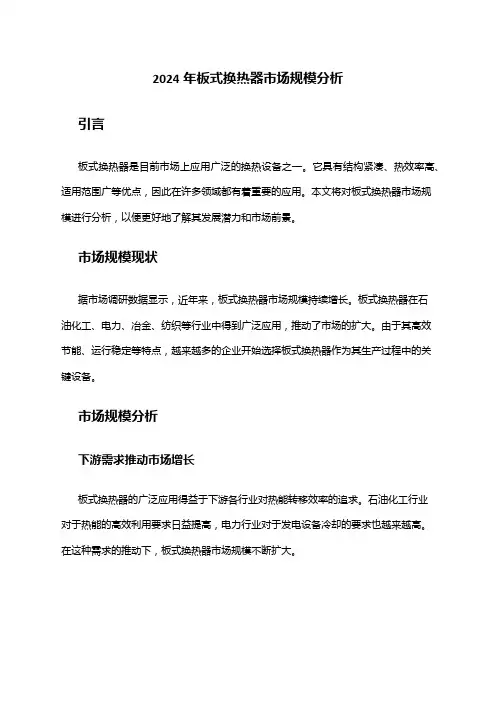

2024年板式换热器市场规模分析引言板式换热器是目前市场上应用广泛的换热设备之一。
它具有结构紧凑、热效率高、适用范围广等优点，因此在许多领域都有着重要的应用。
本文将对板式换热器市场规模进行分析，以便更好地了解其发展潜力和市场前景。
市场规模现状据市场调研数据显示，近年来，板式换热器市场规模持续增长。
板式换热器在石油化工、电力、冶金、纺织等行业中得到广泛应用，推动了市场的扩大。
由于其高效节能、运行稳定等特点，越来越多的企业开始选择板式换热器作为其生产过程中的关键设备。
市场规模分析下游需求推动市场增长板式换热器的广泛应用得益于下游各行业对热能转移效率的追求。
石油化工行业对于热能的高效利用要求日益提高，电力行业对于发电设备冷却的要求也越来越高。
在这种需求的推动下，板式换热器市场规模不断扩大。
技术创新助推市场发展随着科技的进步和技术的创新，板式换热器的性能也得到了很大的提升。
新材料的引入、优化设计的应用以及制造工艺的改进，使得板式换热器具有更高的热传导效率和更小的体积。
这种技术进步不仅提高了板式换热器的市场竞争力，也推动了市场规模的扩大。
区域市场发展不平衡目前，板式换热器市场发展不平衡的问题较为突出。
一方面，一线城市的工业领域对板式换热器的需求较大，市场规模较大；另一方面，一些中小企业对于板式换热器的应用还不够广泛。
因此，推动板式换热器市场规模进一步扩大，需要在区域市场发展的同时，注重中小企业的应用推广。
市场存在的挑战与机遇板式换热器市场虽然前景广阔，但也面临着一些挑战。
首先，国内外竞争对手众多，市场竞争激烈，企业需要不断提高产品的质量和性能来保持竞争力。
其次，一些新兴行业对于板式换热器的需求还不够明确，需要加大对市场需求的开发和推广力度。
然而，市场也蕴藏着巨大的机遇。
随着国内经济的发展，石化、电力等行业的不断壮大将进一步推动板式换热器市场的发展。
此外，科技创新将为市场带来新的机会，新材料、新技术的应用将进一步改进板式换热器的性能。
