板式换热器型号说明

1. 板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。

板片的周边及角孔处用橡胶垫片加以密封。

框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。

d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

板式换热器使用说明书一、产品简介板式换热器是一种高效的换热设备，采用金属板通过特殊的工艺加工而成。

它主要通过板间热交换的方式，将两种流体进行热量传递，以实现能量的高效利用。

本产品广泛应用于化工、制药、石油、食品等行业的热交换工艺中。

二、产品特点1. 换热效率高：板式换热器采用平整的金属板材制成，具有大的传热面积，能够实现高效的传热效果。

2. 维护方便：板式换热器采用模块化设计，结构简单，清洗和维护方便。

3. 节能环保：板式换热器能够实现多种流体之间的有效换热，能够降低能耗，减少能源的浪费，符合节能环保要求。

4. 适用范围广：板式换热器能够适应不同工艺条件和介质要求，具有很好的适应性。

三、安装与使用1. 安装前准备：在安装前，请仔细检查板式换热器的包装是否完好，是否有损坏。

检查换热介质的流量和压力参数是否符合产品的使用要求。

2. 安装位置选择：根据使用场合的实际情况选择合适的安装位置。

确保换热器的进出口口法兰与管道连接的紧密，并采取相应的密封措施。

3. 连接管道：按照图纸要求连接进出口管道，并确保连接处无泄漏。

4. 进一步处理：根据实际使用需求，可以根据需要添加温度、压力传感器等附件设备。

5. 启动使用：在确认安装无误后，按照操作手册的要求启动板式换热器，并根据实际情况调节流量、温度等参数。

四、操作与维护1. 操作注意事项：- 在使用过程中，严禁将非换热介质泄漏或倒灌至换热器内部，以免影响换热效果。

- 定期检查换热器内部的结垢情况，如有需要及时清洗处理。

- 注意定期检查和维护换热器的密封件，如有老化或损坏应及时更换。

2. 维护保养：- 定期清洗换热器内部，清除污垢和沉积物，以保证换热效率。

- 检查换热器外部的散热管道是否有堵塞，如果有需要及时清理。

- 定期检查换热器的支撑和固定设施，确保其牢固可靠。

五、注意事项1. 请确保使用场合的环境温度和介质温度不超过换热器的额定工作温度。

2. 使用过程中请注意操作规范，避免撞击、损坏换热器设备。

文献代号200002597-4-ZH-CN安装手册简体中文出版方阿法拉伐技术有限公司邮箱74SE–226 55226 55 Lund, 瑞典电话总机：+46 46 36 65 00******************原说明为英文版© Alfa Laval AB 2023-09本文件及其内容受阿法拉伐公司（上市公司）或其任何附属公司（合称“阿法拉伐”）版权和其他知识产权的约束。

未经阿法拉伐事先明确书面许可，不得出于任何目的以任何形式或通过任何方式复制、转载或传输本文档的任何部分。

本文档中提供的信息和服务是向用户提供的权益和服务，对于这些信息和服务的准确性或适用性不作任何声明或保证。

保留所有权利。

EnglishUse the QR code, or visit /gphe-manuals, to download a local language version of the manual.ةيبرعلا،ليزنتلرادصإةغللاةيلحملاليلدلل/gphe-manuals مدختسازمرةباجتسالاةعيرسلاوأمقةرايزبбългарскиИзползвайте QR кода или посетете следния адрес/gphe-manuals, за да свалитеверсия на ръководството за употреба на Вашияезик.ČeskýPoužijte kód QR nebo navštivte / gphe-manualsa stáhněte si místní jazykovou verzi tohoto návodu.DanskBrug QR-koden, eller følg /gphe-manuals for at downloade en lokal sprogversion af manualen.DeutschVerwenden Sie den QR-Code oder besuchen Sie /gphe-manuals, um die lokale Sprachversion des Handbuchs herunterzuladen.ελληνικάΧρησιμοποιήστε τον κωδικό QR ή επισκεφτείτε τησελίδα /gphe-manuals, για νακατεβάσετε μια έκδοση του εγχειριδίου στην τοπικήσας γλώσσα.EspañolUtilice el código QR o visite /gphe-manuals para descargar una versión del manual en el idioma local.EestiKasutusjuhendi kohaliku keeleversiooni allalaadimiseks kasutage QR-koodi või külastage aadressi /gphe-manuals.SuomiKäytä QR-koodia tai avaa osoite / gphe-manuals, niin voit ladata käyttöohjeen paikallisella kielellä.FrançaisUtilisez le QR-code ou rendez-vous sur le site /gphe-manuals, pour télécharger une version du manuel dans la langue locale. HrvatskiUpotrijebite QR kod ili posjetite / gphe-manuals ako želite preuzeti verziju priručnika na lokalnom jeziku.MagyarHasználja a QR-kódot, vagy látogasson el a/gphe-manualswebhelyre akézikönyv helyi nyelvű változatának letöltéséhez. ItalianoUtilizzate il codice QR o visitate il sito/gphe-manuals per scaricare una versione del manuale nella lingua locale.日本語コード、または /gphe-manuals、現地語版のマニュアルをダウンロードすることができます。

：板式换热器功能介绍：一、产品概述板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。

板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。

换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。

密封槽内粘有密封胶垫。

换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。

相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。

人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。

另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。

板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。

单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。

当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。

一般类似于水粘度较低的介质在换热流道内的平均流速为0.4m/s较为适合，流速过大，则阻力也大；流速过小，流道内流体流动不易形成湍流，易形成死区，换热效果不好。

因此应根据介质流量的大小来选择流程数，使换热流道内的流速接近0.4m/s。

以获得最佳的换热效果。

对于类似于液压油粘度较高的介质，流速应减小，0.3m/s较为合适。

当流量较小时，可增加流程数来提高流速。

例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，采用双流程组装形式，换热流道内的流速就可增加一倍达到合适的流速。

两个流道根据流量的不同可采用不相等的流程数。

流程数增加，阻力也会相应增加。

对于用蒸汽加热的换热器，蒸汽一侧一般应装成单流程的形式，以利于蒸汽的充分进入和冷凝水的顺利排出。

板式换热器技术规格书技术规格书一、产品概述二、技术参数1.换热面积：板式换热器的换热面积为XXX平方米。

2.最大设计压力：板式换热器的最大设计压力为XXXMPa。

3.最大设计温度：板式换热器的最大设计温度为XXX℃。

4.工作介质：板式换热器的工作介质为XXX。

5.流量范围：板式换热器的设计流量范围为XXXm³/h。

6.热传导系数：板式换热器的热传导系数为XXXW/(m²·℃)。

7.腐蚀防护：板式换热器的腐蚀防护采用XXX材质。

三、技术要求及性能指标1.换热效率：板式换热器的换热效率应达到XXX以上。

2.压降：板式换热器的单侧压降不应超过XXXPa。

3.泄漏率：板式换热器在最大设计压力下的泄漏率不得超过XXX%。

4.清洗周期：板式换热器的清洗周期应不少于XXX个工作周期。

5.尺寸要求：板式换热器的尺寸应符合设计要求，横截面积及顶底板厚度应满足强度要求。

6.耐压性能：板式换热器应能承受设计压力下的静压试验。

7.使用寿命：板式换热器的设计使用寿命为XXX年。

8.安全性：板式换热器的安全系统应符合国家相关安全标准，并具备过压、过温等保护功能。

四、检测与验收1.板式换热器应符合国家相关标准和技术规范的要求，并具备产品合格证明文件。

3.出厂前应对板式换热器进行全面检查和验收，确保产品质量符合技术规格书的要求。

五、工程实施要求1.板式换热器的设计、制造、安装和调试应符合国家相关规范和标准。

2.板式换热器的安装过程中，应注意避免与其他设备、管线等发生碰撞，保证设备的完好无损。

3.设备安装完成后，应进行调试并记录相关参数以验证板式换热器的性能。

4.设备维护保养应按照制造商提供的操作手册进行，并定期对设备进行检查和维护。

六、售后服务1.供应商将提供一份完整的产品操作手册，包括设备的使用、安装、维护等内容。

2.提供一年的免费维修保修服务，保证设备正常运行。

3.供应商将提供技术支持，协助用户解决设备运行中的问题。

板式换热器型号1. 引言板式换热器是一种常用于工业生产过程中的设备，主要用于加热、冷却和回收废热。

不同的板式换热器型号适用于不同的工业过程，能够满足不同的热交换需求。

本文将介绍几种常见的板式换热器型号及其特性。

2. 型号一：平板式换热器平板式换热器是最常见的板式换热器之一，也是最简单的一种类型。

其结构由一对平行的金属板组成，中间通过密封垫片将两个板分隔开来。

流体通过板之间的通道进行热交换。

平板式换热器的优点是结构简单、易于维护，适用于低到中温度下的热交换。

平板式换热器的型号通常以板的尺寸和材料来命名，例如PHE-1000/304，表示采用了1000mm×1000mm的不锈钢板材制造。

3. 型号二：波纹板式换热器波纹板式换热器是一种增强换热效果的设计，其板上有波纹或凹凸的设计，增大了换热面积和湍流效应，提高了热交换效率。

波纹板式换热器适用于液体和气体之间的热交换，在工业生产中广泛应用。

波纹板式换热器的型号通常以板的波纹形状、材料和尺寸来命名，例如CBHX-1200/316，表示采用了1200mm×1200mm的316不锈钢波纹板制造。

4. 型号三：螺旋板式换热器螺旋板式换热器是一种结构复杂的板式换热器，其板之间形成了一条或多条螺旋形的通道。

螺旋板式换热器可以实现较高的换热效率和压力降，适用于高温高压环境下的热交换。

螺旋板式换热器的型号通常以板的螺旋形状、材料和尺寸来命名，例如SHX-1500/2205，表示采用了1500mm×1500mm的2205双相不锈钢螺旋板制造。

5. 型号四：气体液体板式换热器气体液体板式换热器是一种专门用于气体和液体之间的热交换的设备。

其结构与普通的板式换热器相似，但在板的通道中加入了泡沫或网状材料，增加了液体气泡和气体分散的效果，从而提高了热交换效率。

气体液体板式换热器的型号通常以板的材料、尺寸和最大工作压力来命名，例如G-LHX-800/CS/40，表示采用了800mm×800mm的碳钢板材制造，最大工作压力为40 bar。

板式换热器选型计算书板式换热器选型计算1、选型公式a 、 热负荷计算公式：Q=cm K t其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg. °C）、m —介质质量流量（Kg/h ）、△ t —介质进出口温差（C ）（注：m △ t 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg. Cb 、 换热面积计算公式：A=Q/K. △ t m其中：A —换热面积（吊）、K —传热系数（Kcal/ m 2. C ）△ t m —对数平均温差K 值表:介质水一水蒸汽-水蒸汽--油 冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025 〜58注：K 值按经验取值（流速越大，K 值越大。

水侧板间流速一般在 0.2〜0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）1、 目录2、 选型公式3、 选型实例一（水—水）4、 选型实例二（汽—水）5、 选型实例三（油—水）6、 选型实例四（麦芽汁—水）7、 附表一（空调采暖，水—水） 8附表二（空调采暖，汽—水） 9、 附表三（卫生热水，水一水） 10、 附表四（卫生热水，汽一水）2 3 4 510 11 12△ t max △ t min△ t max 为(T1-T2')和(T1' -T2 )之较大值 Ln△ t min 为（T1-T2'）和（T1' -T2 ）之较小值C 、板间流速计算公式： V =qA s n T2 T2' T1'3 3其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m/h - m /s ）、 设-备参数型号 BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5使用温度范围r -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN25406580100125150 250 350 单板换热面积m 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg 87 290 485 870 980 1800 280037007200A —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： 型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积 0.3m 2、设计压力1.0Mpa 、垫片材质EPDM 总换热面积为9 m 2板式换热器 注：以上选型计算方法适用于本公司生产的板式换热器。

进出口管径进出口管径的大小以介质在管道内的活动速度小于3m／S为宜来确定，最大流速宜小于4m／s。

现海内板式板式换热器板片厚度一股为0.5～1.0mm，考虑到厂家制造工艺、现场操纵水平及侵蚀、除垢等因素，板式换热器板片厚度宜选择0.7～0.9ram。

板式换热器软水侧压力损失软化水进出板式换热器温度根据现有高炉软水供给的经验，软水供给温度在35～40℃之间时，对高炉稳产高产、安全出产最有利，同时考虑到夏季冷媒水及冷却塔的冷却能力，软化水进高炉温度在夏季最不利工况时宜小于40℃，软化水出高炉温度宜小于45℃，即软化水进板式换热器温度宜为45℃，出板式换热器温度宜为40℃。

板式换热器板片材质板式板式换热器板片材质基本上采用不锈钢、钛合金两种。

板式板式换热器数目根据中小高炉的特点，其炉体冷却软水系统采用板式板式换热器的数目宜为3台并联，每台流量为最大流量的5O%，正常运行开二备一。

冷却水进、出板式换热器温度根据夏季冷却水供水温度及冷却塔工作能力，冷却水进板式换热器温度宜小于32℃，出板式换热器温度宜小于37℃。

流量根据水在冷却壁的公道流速，并重点考虑高炉后期内壁耐热层减薄、传热量急剧增加的情况，按后期最大传热量来确定软化水流量。

因为钛材料价格为不锈钢的4～6倍，且高炉冷却系统板式板式换热器板片材质采用不锈钢即可知足要求，为此板式板式换热器板片材质选用不锈钢。

板式换热器正常工作压力根据软水系统闭路轮回的特点，板式换热器正常工作压力最小值应为软水系统轮回水泵出口压力与高炉高位膨胀水箱水位高度之和。

原有空冷器软水侧压力损失小于0.05MPa，因此板式板式换热器软水侧压力损失必需小于’0.05MPa。

密封垫材质考虑现场实际情况及板式板式换热器工作温度、软化水成分等诸多因素，密封垫材质宜选用三元乙丙橡胶。

因为软水系统除停开空冷器、并入板武板式换热器外，其它部门不变，因此，板式板式换热器软水侧压力损失须小于原有空冷器软水侧压力损失。

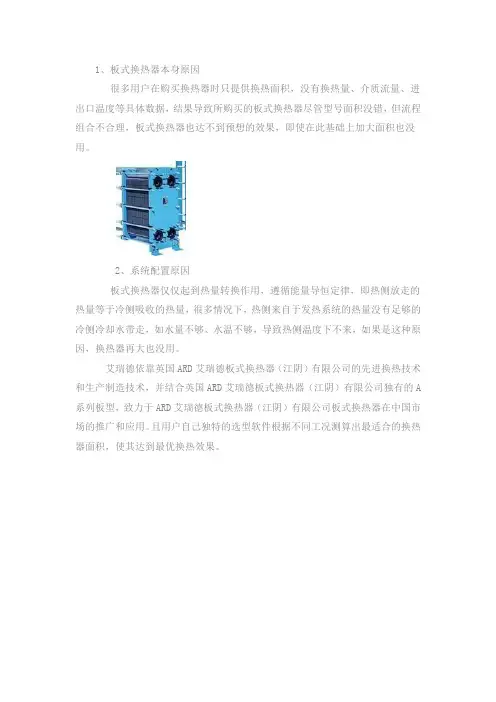

1、板式换热器本身原因很多用户在购买换热器时只提供换热面积，没有换热量、介质流量、进出口温度等具体数据，结果导致所购买的板式换热器尽管型号面积没错，但流程组合不合理，板式换热器也达不到预想的效果，即使在此基础上加大面积也没用。

2、系统配置原因板式换热器仅仅起到热量转换作用，遵循能量导恒定律，即热侧放走的热量等于冷侧吸收的热量，很多情况下，热侧来自于发热系统的热量没有足够的冷侧冷却水带走，如水量不够、水温不够，导致热侧温度下不来，如果是这种原因，换热器再大也没用。

艾瑞德依靠英国ARD艾瑞德板式换热器（江阴）有限公司的先进换热技术和生产制造技术，并结合英国ARD艾瑞德板式换热器（江阴）有限公司独有的A 系列板型，致力于ARD艾瑞德板式换热器（江阴）有限公司板式换热器在中国市场的推广和应用。

且用户自己独特的选型软件根据不同工况测算出最适合的换热器面积，使其达到最优换热效果。

艾瑞德板式换热器（江阴）有限公司是专业生产可拆式板式换热器（PHE）、换热器密封垫（PHE GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务（PHE MAINTENANCE）的专业换热器厂家。

艾瑞德（ARD艾瑞德板式换热器（江阴）有限公司）在全球设有多个标准化工厂及库存中心，服务和销售网点遍布全球。

ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。

ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。

（二）板式换热器3设计与运行条件3.1板式换热器型式板式换热器采用等截面可拆卸板式换热器（水-水），换热面材质材质为GB316不锈钢。

3.2板式换热器的配置本次招标共需配备2台可拆卸板式换热器（水-水），单台功率22.5MW,单台换热面积950 m2,换热器接管管径按设计所提管径配置，换热器按本技术规范书所提面积订货。

3.3板式换热器设计参数下表为单台22.5兆瓦板式换热器的参数下表为15兆瓦单台板式换热器的参数3.4热网循环水水质板式换热器工作介质为热网循环水，水质为软化水，具体水质如下：3.5运行方式板式换热器并联运行。

板式换热器换热量的控制通过控制一次侧（高温介质）流量和控制二次侧（低温介质）流量来实现。

3.6设备的安装地点及标高板式换热器安装在换热站0米层。

4技术要求投标方提供的板式换热器设计、制造、检验与验收应满足国家相关规范中的相关规定，同时应满足本技术规范书中技术要求，如有矛盾时按较高要求执行。

4.1板式换热器性能要求4.1.1投标方所提供的板式换热器是可拆卸板式换热器（水-水），其技术先进、经济合理，成熟可靠的产品，具有较高的运行灵活性。

4.1.2板式换热器能在最大工况点长期连续运行，能满足板式换热器不同运行工况的需要，并且预留能增加10%换热能力板片的安装空间和技术条件。

4.1.3板式换热器不宜选择单板面积太小的板片，避免板片数量过多,要求单板面积大于等于2.5 m2。

4.1.4板式换热器采用板型应使换热器内流体充分湍动，防止板片表面结垢。

4.1.5板式换热器应选用阻力小的板型，保证一次侧（高温介质）压降不大于0.03MPa,二次侧（低温介质）压降不大于0.03MPa。

4.1.6板式换热器板片厚度应不小于0.7mm。

4.1.7板式换热器额定工况运行时，二次侧（低温介质）出口温度偏差不应出现负偏差。

4.1.8板片波纹形式应采用技术成熟、有成功使用业绩的波纹形式。

4.1.9板式换热器外部、内部保证不泄漏，一、二次水禁止混流。

板式换热器选型计算书板式换热器选型计算2、选型公式热负荷计算公式为Q=cmΔt，其中Q表示热负荷（kcal/h），c表示介质比热（Kcal/ Kg.℃），m表示介质质量流量（Kg/h），Δt表示介质进出口温差（℃）。

水的比热为1.0 ___℃。

换热面积计算公式为A=Q/K.Δt，其中A表示换热面积（m2），K表示传热系数（Kcal/ m2.℃），Δt表示对数平均温差。

板间流速计算公式为V=q/ASn(T2’T1’)/(T2-T1)，其中V表示板间流速（m/s），q表示体积流量，A和___表示单通道截面积，n表示流道数。

3、选型实例一（水－水）假设需要将水从20℃加热到70℃，流量为10m3/h。

根据公式Q=cmΔt，可以计算出热负荷Q=1.0×10^3×(70-20)×10=5×10^5kcal/h。

根据公式K=175，Δt=50，可以计算出换热面积A=5×10^5/175×50=114.3m2.根据公式V=q/ASn(T2’T1’)/(T2-T1)，可以计算出板间流速V=10×10^3/114.3×2×(70-20)/(70-20)=0.48m/s。

因此，可以选择BR0.5型号的板式换热器。

4、选型实例二（汽－水）假设需要将汽水混合物从100℃冷却至50℃，流量为10m3/h。

根据公式Q=cmΔt，可以计算出热负荷Q=0.5×10^3×(100-50)×10=2.5×10^5kcal/h。

根据公式K=1300，Δt=50，可以计算出换热面积A=2.5×10^5/1300×50=38.5m2.根据公式V=q/ASn(T2’T1’)/(T2-T1)，可以计算出板间流速V=10×10^3/38.5×2×(100-50)/(100-50)=1.04m/s。

板式换热器技术规格书一、技术参数板式换热器是一种高效的热交换器，其主要技术参数如下：1.压力：板式换热器的工作压力一般在0.6-1.6MPa之间，具体参数可根据工作条件进行调整。

2.温度：板式换热器的工作温度一般在-10℃～200℃之间，具体参数可根据工作条件进行调整。

3.热传导系数：板式换热器的热传导系数通常为2000-6000W/m2·℃，其高效的换热性能是其它类型热交换器的数倍以上。

4.传热面积：板式换热器的传热面积一般在0.1-1000m2之间，根据使用条件和客户要求可进行定制。

二、主要特点1.高效节能：板式换热器采用了高效的板式设计，能够实现优良的传热效果，从而节约能源成本。

此外，其采用的分流流体设计，可以减少不必要的流动阻力，从而降低了泵的功率。

2.可靠耐用：板式换热器采用高质量的钢材和密封材料，具有较好的耐腐蚀性和抗磨损性，使用寿命长。

3.易于维护：板式换热器采用模块化设计，在日常使用中容易进行拆卸和清洗，维修成本低。

4.广泛适用：板式换热器可以广泛应用于化工、轻工、机械、电力等行业，尤其是在高粘度、高温、高压和腐蚀等环境下具有较好的应用效果。

三、技术流程板式换热器的工作原理是将两种不同温度的流体通过一系列叠放的金属板隔开，然后两种流体在板间交换热量，以实现散热或加热的目的。

具体的工作流程分为以下几步：1.流体输入：两种不同温度的流体分别通过换热器的进口进入，在板间进行流动。

2.热交换：两种流体在板间进行热量交换，从而将热量从高温一侧传递到低温一侧。

3.排放：两种流体分别从换热器的出口处排放，完成整个热交换过程。

四、应用场景板式换热器可以应用于以下多个领域：1.化工生产：板式换热器可以用于加热、冷却和蒸发等工艺过程中，如酸洗、烷基化、脱硫、脱氧等。

2.制药工业：板式换热器可以用于反应釜的冷却、干燥器的加热和冷却、提取器中的烟气冷却等。

3.食品加工：板式换热器可以用于液体食品加热、蒸发、处理以及高糖浆的制备过程。

.
'.
板式换热器：型号的表示方法
更新日期：2012-07-13
板式换热器按照 GB16409-1996 《板式换热器》进行设计、制造和检验，代号也按
其标准规定来表示。

板式换热器的温度指标以密封胶垫所耐温度为准，丁腈橡胶（N）的上限工作温度为110 ℃，乙丙橡胶（E）的上限工作温度为 150 ℃。

BR0.1 型板式换热器没有悬挂形式的装配结构。

示例1 ： BR0.2-1.0-18-N-VII
表示板型为 BR0.2 的板式换热器，设计压力为 1.0MPa ，换热面积为 18㎡，密封胶垫的材质为丁腈橡胶，装配形式为不悬挂式的。

示例2 ：BR0.5-1.0-70-E-I
表示板型为 BR0.5 的板式换热器，设计压力为 1.0MPa ，换热面积为 70㎡，密封胶垫的材质为丁丙橡胶，装配形式为悬挂式的。

示例3 ：BRB0.8-1.0-120-E-I
表示板型为 BR0.8 的板式换热器，设计压力为 1.0MPa ，换热面积为 120㎡，密封胶垫的材质为乙丙橡胶，装配形式为悬挂式的。

板式换热器说明书篇一：板式换热器使用说明书_secret板式换热器使用说明书一、概况板式换热器是液—失情况下，其传热系数比管式换热器高3—5收率可高达90%以上。

板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。

二、结构及外形尺寸BR型系列产品，整机装配有普通式结构（不经常拆洗工况采用）和悬挂式结构（拆洗较频繁的工况采用）两种。

普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。

悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。

三、技术参数及规格型号表示方法 1、技术参数2、规格型号表示方法：表示：人字形板式换热器，单板片换热面积0.2㎡，经过第一次改型，工作压力1.6Mpa，工作温度150℃，单机公称换热面积20㎡，流程组合形式 2×25 ，式中分子表示热介质，分母表示冷介质，2表示程数有2程，亦为折流次数，25表示每程有25条流道。

四、流程工作原理板式换热器由于板片波纹表面的特殊作用，使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变，致使流体在不大的流速下（Rc=200时），激起了强烈端动，因而加快了流体边界层的破坏，强化了传热过程，有效地提高了传热能力。

并使其具有结构紧凑、金优点。

板和B板交替排列，板片间形成网状通道四个角孔形成分配管和汇合管，密封垫把冷热介质密封在换热器里，同时又合理的将冷热介质分开而不致混合。

在通道里面冷热流体间隔流动，可以逆流也可以顺流，在流动过程中冷热流体通过板壁进行热交换。

板式换热器的流程组合形式很多，都是采用不同的换向板片和不同组装来实现的，流程组合形式可分为单流程，多流程和汽液交换流程，混合流程形式。

要根据工艺条件来选择换热器的流程组合。

（图二）五、换热器安装1、板式换热器的两块压紧板上有4个吊耳，供起吊时用，吊绳不得挂在接管、定位横梁或板片上。

最新板式换热器选型手册
摘要：
本文档旨在提供最新的板式换热器选型手册，帮助用户根据自身需求选择合适的板式换热器。

文档包括板式换热器的基本原理、分类、选型指南等内容，以及常见问题的解答和案例分析。

读者可根据手册提供的信息和指导，进行合理的选型，以提高换热效率和降低成本。

第一部分：引言
1、换热器的作用和重要性
2、板式换热器的优势和应用领域
第二部分：板式换热器基础知识
1、板式换热器的定义和原理
2、板式换热器的分类和工作原理
3、板式换热器的结构和组成元件
第三部分：板式换热器选型指南
1、选择换热器的关键因素和考虑要点
2、根据流体性质选择合适的板式换热器
3、计算换热面积和换热系数
4、选择合适的板式换热器尺寸和型号
5、考虑换热器的安装和维护需求
第四部分：常见问题解答和案例分析
1、选择换热器时常见的问题和疑虑
2、实际案例分析和解决方案展示
3、常见故障和维护技巧指导
结论：
通过本选型手册，读者能够全面了解板式换热器的基础知识和选型指南，可以根据自身需求选择合适的板式换热器，并使用合理的方法进行计算和安装。

通过正确的选型和维护，板式换热器能够提高换热效率，降低能耗和成本，为各行业提供可靠的换热解决方案。

板式换热器性能参数及选型手册一、板式换热器的性能参数板式换热器是一种常用的工业设备，主要用于将不同温度的流体进行热量传递。

以下是板式换热器常见的性能参数：1.热传导系数热传导系数是指单位时间内单位面积内的热量传递量和温度差之比。

在板式换热器中，热传导系数的大小决定了热量传递的速度和效率。

2.有效传热面积有效传热面积是指板式换热器中实际进行热量传递的面积。

在选择板式换热器时，需要考虑系统中需要传递的热量和换热器的大小，以确保有足够的传热面积。

3.换热器压降换热器压降是指流体在通过换热器时所产生的压力降低。

在选择板式换热器时，需要考虑系统的工作压力和流量，以确保换热器的压降符合要求。

4.换热器热效率换热器热效率是指热量传递的效率，通常用传热效率或平均传热系数来衡量。

在选择板式换热器时，需要根据系统中需要传递的热量和流体特性来确定换热器的热效率。

5.材料选择板式换热器通常采用不锈钢、钛合金、铜、铝等材料制成。

在选择板式换热器时，需要考虑流体的特性、温度和压力等因素，以确保所选材料能够满足系统的要求。

二、板式换热器的选型手册为了能够选购到合适的板式换热器，需要编写一份详细的选型手册。

该手册应包括以下内容：1.系统参数列出所需传递的热量、流量、温度和压力等参数，以便于选择合适的板式换热器。

2.流体特性对待处理流体的性质进行详细的描述，例如：密度、粘度、比热、热导率等。

3.换热器性能参数详细描述所需的热传导系数、有效传热面积、热效率和材料选择等参数。

4.板式换热器类型选择根据系统参数和流体特性，选取适合的板式换热器类型，如单面板式、双面板式和多面板式等。

5.板式换热器尺寸选择根据系统参数和流体特性，选取合适的板式换热器尺寸，并进行压降计算以确保满足系统要求。

6.板式换热器的保养和维修对选好的板式换热器进行保养和维修，以确保其正常工作，并确保系统的稳定运行。

7.板式换热器的安全标准介绍有关板式换热器的安全标准和注意事项，以确保使用安全可靠。

板换式换热器型号参数板换式换热器是一种常用的换热设备，广泛应用于工业生产和建筑领域。

在设计和选择板换式换热器时，了解和掌握其型号参数是非常重要的。

本文将介绍板换式换热器的型号参数，并对其作用和影响进行分析。

一、板换式换热器的基本构造和工作原理板换式换热器由一系列排列在平行并且成对连接的金属板组成。

每个板之间形成一个狭窄但密封的通道，通过这些通道，热量可以传递给换热介质。

换热介质可以通过板换式换热器的热传导来实现热量传递。

同时，板换式换热器还具有较大的换热表面积，能够有效提高换热效率。

二、板换式换热器的型号参数及其作用1.换热面积：换热面积是板换式换热器的一个重要参数，它直接影响到换热器的换热效率。

换热面积越大，热量传递的面积就越大，换热效果也就越好。

在选择板换式换热器时，需要根据具体的工艺需求和换热效率来确定换热面积。

2.板型：板型是指板换式换热器板的结构形式。

常见的板型有平板、波纹板、大角度波纹板等。

不同的板型具有不同的换热效果和适用范围。

例如，波纹板具有较大的换热面积，能够增加热量传递效果；大角度波纹板能够提高换热器的抗压能力。

3.板材材质：板换式换热器板材的选择也是一个重要参数。

常见的板材材质有不锈钢、钛等。

不同的板材具有不同的耐腐蚀性能和换热特性。

因此，在选择板换式换热器板材时，需要根据介质的性质和工艺要求来确定合适的板材。

4.板间距：板间距是指板换式换热器相邻两板之间的距离。

板间距的大小直接影响到换热器的通道宽度和流体的流动性。

通常情况下，板间距越小，流体流动速度越快，换热效果也就越好。

然而，过小的板间距可能会导致堵塞和清洗困难等问题。

5.板厚度：板换式换热器板的厚度也是一个重要参数。

板的厚度直接影响到换热器的强度和耐压能力。

通常情况下，板的厚度应根据工作条件和介质的压力来确定，以确保换热器的安全运行。

三、总结板换式换热器型号参数是选择和设计板换式换热器时必须考虑的重要因素。

了解和掌握这些参数对于确保换热器的正常运行和提高换热效率至关重要。

板式换热器型号简介板式换热器是一种常见的换热设备，广泛用于工业生产和日常生活中的热交换过程中。

它由一组平行排列的金属板组成，通过板与板之间的热传导来实现换热效果。

不同的板式换热器型号在结构、换热效率和应用领域上存在差异。

常见板式换热器型号1. 平板式换热器平板式换热器是最常见的一种板式换热器型号。

它由平行排列的板和夹板组成。

流体通过板与板之间的管道流动，通过板与板之间的热传导完成换热过程。

平板式换热器结构简单、换热效率高，广泛应用于空调系统、锅炉系统和工业生产中的热交换过程。

2. 螺旋板式换热器螺旋板式换热器是一种紧凑型的换热器，它将多个板卷绕成螺旋状，形成一个长管道。

流体通过螺旋管道流动，实现换热效果。

螺旋板式换热器具有体积小、换热效率高的特点，常用于高温、高压环境下的换热过程。

3. 波纹板式换热器波纹板式换热器采用波纹板作为换热介质，通过波纹板的波动来增加板与板之间的传热面积。

波纹板式换热器具有紧凑型、换热效率高、阻力小等优点，常用于化工、冶金和电力行业的热交换过程。

选择适合的板式换热器型号在选择合适的板式换热器型号时，需要考虑以下几个因素：1. 热负荷和换热效果要求根据需要传热的流体的温度、流量和换热功率，选择合适的板式换热器型号。

不同的型号有不同的换热效果，需根据实际情况来确定。

2. 空间限制和体积要求根据使用场所的空间限制和体积要求，选择适合的紧凑型板式换热器，以保证换热效果的同时，减少占用空间。

3. 材料选型根据使用环境的需求，选择合适的材料，如不锈钢、碳钢、铜等。

不同的材料具有不同的耐腐蚀性和耐压性能，需根据实际使用条件来选择。

4. 清洁和维护要求对于易堵塞或易结垢的流体，选择易清洁的板式换热器型号，以便方便清洗和维护。

使用板式换热器的优点板式换热器具有以下几点优点：•换热效率高：由于板与板之间的接触面积大，换热效果好。

•结构紧凑：相比其他换热器设备，板式换热器体积小，占用空间少。
