绪论CYJY12-4.8-73HB型抽油机设计1 绪论1.1抽油机的应用油田开采原油的方法分为两类：一类是利用地层本身的能量来举升原油，称为自喷采油法，常见于新开发且储量大的一些油田；另一类是到了油田开发的中后期，地层本身能量不足以使原油产生自喷，必须人为地利用机械设备将原油举升到地面，称为人工举升采油法或机械采油法[1]。

上述采油方法中不利用抽油杆传递能量的抽油设备统称为无杆抽油设备，利用抽油杆上下往复进行驱动的抽油设备统称为有杆抽油设备。

利用抽油杆旋转运动驱动井下单螺旋泵装置，虽然也有抽油杆，但习惯上不列入有杆抽油设备[3]。

有杆泵采油技术是应用最早也最为广泛的一种人工举升机械采油方法。

有杆抽油系统主要有三部分组成：一是地面驱动设备即抽油机，它由电动机、减速器和四连杆机构(包括曲柄、连杆和游梁)等组成：二是井下的抽油泵(包括吸入阀、泵筒、柱塞和排出阀等)，安装于油管的下端：三是抽油杆，它把地面驱动设备的运动和动力传给井下抽油泵。

抽油机是一种把原动机的连续圆周运动变成往复自线运动，通过抽油杆带动抽油泵进行抽油的机械设备。

游梁式抽油机是机械采油设备中问世最早的抽油机机种，1919年美国就开始批量生产这种抽油机。

目前我国大多数油田己相继进入了开发的中后期，油井逐渐丧失自喷能力，基本上己从自喷转入机采。

80年代初，我国拥有机采油井2万口，占总油井数的57.3%，机采原油产量占总产量的27 %，2000年我国油气田共有抽油机采油井约8万口，占油田总井数的90%。

在这些机采油井中，采用抽油机有杆式抽油的占90%，采用电潜泵、水力活塞泵、射流泵、气举等其它无杆式抽油的只占10%。

近几年，随着稳油控水和节能的要求不断提高，各种型式的节能型抽油机和长冲程抽油机的数量不断增加。

由此可见，抽油机在各油田的生产中有着举足轻重的地位，并且随着油田的进一步开发，各种新型节能抽油机将会得到广泛地推广和应用。

1.2 国内外抽油机的发展概况CYJY12-4.8-73HB型抽油机设计1.2.1国外抽油机的发展概况在国外，研究开发与应用抽油机已有100多年的历史[4]。

3、基础上平面应在前后、左右两个方向仔细找平，画出基础中心线。基础中心线应正对井口中心，误差不超过3毫米。
4、基础上平面标高，应注意抽油机悬绳器最低点到抽油机底面距离，满足冲程长度的要求。
5、在基础周围培土，保持应有的坡度，防止基础周围积水。
（二）安装
1、将底座放在基础上，使其底座纵向中心线与基础纵向中心线重合。沿基础中心线移动底座，使其前地脚螺栓孔中心到井口的距离符合基础图尺寸要求。
2、停机后，全部螺栓再次紧固。检查减速器各密封处有无渗、漏油，检查各运动副处的发热情况。
3、上述检查合格后，即可投入正常工作。工作24小时和两周时，须各再次紧固各连接螺栓。对曲柄销螺母、平衡块连接螺栓，地脚螺栓尤应注意。
（六）安装注意事项
1、必须满足安装中各项技术要求。
2、设备出厂时，各外露加工面均做过防腐处理，暂不使用的表面请保留防护层，使用表面应清洗后装配。
53
73
73
73
73
89
89
电
动
机
功 率kW①
45
45
45
55
55
55
55
75
转 速r/min
980
980
740
740
740
740
740
740
结构不平衡重kN
1.59
-0.5
3.35
4.97
1.2
0.6
1.2
0.6
胶带型号及规格
1×5ZV15J-6350
1×5ZV15J-5880
1×5ZV15J-7100
刹车安全装置是为抽油机安装和停机作业时的绝对安全而设置的，停机作业后除刹车刹死外，还应用刹车安全钩将刹车轮锁死。

游梁式抽油机的启动1、启动前检查流程的各闸门开关是否正确，井口零件及仪表是否齐全完好符合要求，检查抽油机各连接部位是否牢固可靠及各润滑部位，检查刹车及皮带松紧，检查电器设备是否完好无损，抽油机周围是否有障碍物；2、启动抽油机：先松刹车，按启动按钮，点启动利用二次惯性启动抽油机3、启动后检查：1）听：抽油各部位运行声音是否正常，有无碰挂：2）看•：抽油机各连接部位，曲柄销子、冕形螺母、平衡块固定螺母是否松动、脱出、滑动现象，减速箱是否漏油, 回压、套压是否正常，油井是否正常，方卡子是否松脱，毛辫子是否打扭，盘根松紧是否合适；3）测：用钳形电流表分别测三相电流是否平衡：4）摸：用手背接触电机外壳，检查电机温度，用手指接触光杆是否发烫。

技术要求：1、防止配电柜漏电，应使用试电笔测试或手背试探；2、在配电箱上操作时必须戴绝缘手套；3、开机前应检查刹车是否完全松开，防止启动后刹车片磨损或起火；4、启动前检查周围是否工具和障碍物，严禁开启抽油机后再拾取抽油机基础周围的工具：5、严禁在抽油机支架、基础等部位存放工具和器材；6、测电流时眼睛、表针、刻度与表盘刻度线成一直线，并垂直表盘：7、发现各部位有异常响声，立即停机，检查处理。

8、启动后观察一切正常，五分钟后再离开。

游梁式抽油机停止运行操作1、按停止按钮刹紧刹车，让驴头停在适当位置（气大井、结蜡井、稠油井驴头停在下死点，含砂量大的井驴头停在上死点）拉闸断电。

2、关闭生产闸门，冬季停机时间长，应进行扫线，关回压闸门，打开放空闸门，放净余油, 并关计量间总机关本井的上下流闸门。

3、填写报表，记录关井时间、压力，并说明原因。

1、防止配电柜漏电，应使用试电笔测试或手背试探；2、停机时戴好绝缘手套，先按停止按钮，双手拉紧刹车，保证刹车可靠，并切断电源；3、严禁在抽油机支架、基础等部位存放工具和器材。

抽油机井的巡回检查1、检查油压，套压是否正常，听出油声音是否正常；2、将油套压表闸门关闭，观察压力表指针是否落零，看压力表是否过校验期；3、井口盘根松紧合适，不发热，不漏油；4、井「I设备，抽油机设备达到不缺，不松动，不脏，不锈，不渗漏，规格化；5、检查悬绳器钢丝绳有无断股脱股现象，悬绳板保持水平；6、检查曲柄特别是曲柄销子，平衡块有无松动和脱出现象，曲柄键是否有松动，退出现象, 曲柄夹紧螺栓是否松动；7、连杆、尾梁部分是否正常，游梁、驴头部分有无异常；8、支架、底盘部分是否正常，有无震动发响，底盘螺丝是否紧固。

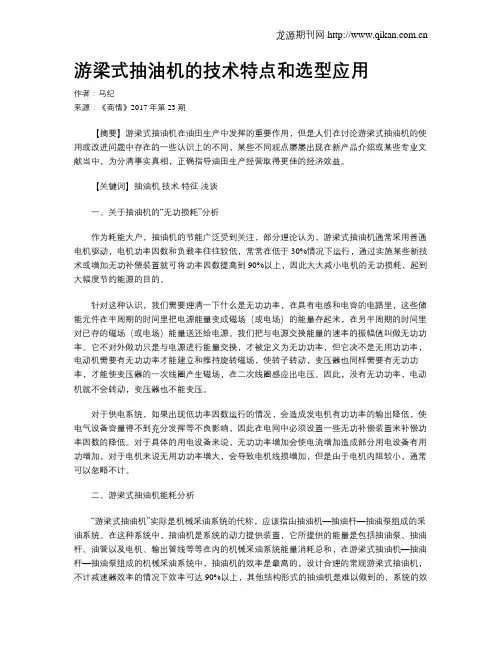

游梁式抽油机的技术特点和选型应用作者：马纪来源：《商情》2017年第23期【摘要】游梁式抽油机在油田生产中发挥的重要作用，但是人们在讨论游梁式抽油机的使用或改进问题中存在的一些认识上的不同，某些不同观点屡屡出现在新产品介绍或某些专业文献当中，为分清事实真相，正确指导油田生产经营取得更佳的经济效益。
