九年级人教版物理电学部分综合试题

第十八章 电功率
精练专题 电学计算综合
1．如图甲所示为某款空气炸锅，其原理图如图乙所示。电阻丝R＝55 Ω，风扇的额定功率是110 W。空气炸锅正常工作，将质量500 g，初温 20 ℃的薯条加热到200 ℃，薯条的比热容取3.5×103 J/(kg·℃)。求：
1．如图甲所示为某款空气炸锅，其 原 理 图 如 图 乙 所 示 。 电 阻 丝 R ＝ 55 Ω，风扇的额定功率是110 W。空气 炸锅正常工作，将质量500 g，初温 20 ℃的薯条加热到200 ℃，薯条的 比热容取3.5×103 J/(kg·℃)。求： (1)通过电阻R的电流；
风扇的额定功率是110 W。空气炸锅
正常工作，将质量500 g，初温20 ℃的 薯条加热到200 ℃，薯条的比热容取3.5×103 J/(kg·℃)。求： (3)薯条吸收的热量。 解：(3)薯条的质量m＝500 g＝0.5 kg，薯条吸收的热量 Q吸＝cmΔt＝3.5×103 J/(kg·℃)×0.5 kg×(200 ℃－20 ℃)＝3.15×105 J 答：(略)
(2)后视镜处于除露功能的电功率；
5．具有防雾、除露、化实现功能切换，防雾、除露、化霜所需加热功率依次 增大。如图是简化后的后视镜加热电路，四个发热电阻的阻值均为100 Ω，当开关旋至“1”挡时，电路中的电流为0.5 A。(忽略温度对电阻阻 值的影响)求： (3)后视镜玻璃的质量约为400 g，玻璃的比 热容为0.75×103 J/(kg·℃)，当开启化霜功 能时，加热效率为50%，为使后视镜玻璃 温度升高10 ℃，需加热多长时间？
(2)R2的阻值为多少？
2．如图甲、乙所示是某型电烤箱和简化电路，工作电压为220 V，R1和 R2均为电烤箱中的加热元件，此电烤箱有高温和低温两个挡位，低温挡 电功率为242 W，高温挡电功率为1 210 W，求： (3)在某次用电高峰期，关闭家里其他用电器，只让电烤箱高温挡工作， 观察到家里的电能表(如图乙所示)的转盘6 min内转过300转。求此时家 庭电路的实际电压。

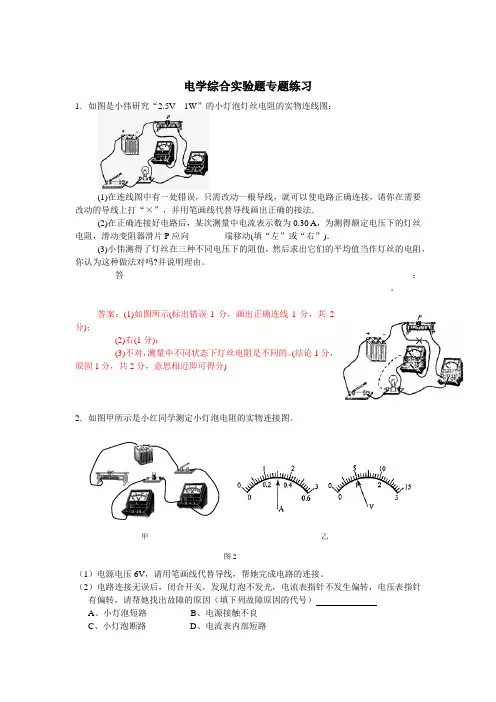

电学综合实验题专题练习1．如图是小伟研究“2.5V 1W”的小灯泡灯丝电阻的实物连线图：(1)在连线图中有一处错误，只需改动一根导线，就可以使电路正确连接，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法．(2)在正确连接好电路后，某次测量中电流表示数为0.30 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向________端移动(填“左”或“右”)．(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗?并说明理由。

答：________________________________________________________________________。

答案：(1)如图所示(标出错误1分，画出正确连线1分，共2分)；(2)右(1分)；(3)不对，测量中不同状态下灯丝电阻是不同的。

(结论1分，原因1分，共2分，意思相近即可得分)2．如图甲所示是小红同学测定小灯泡电阻的实物连接图。

甲乙图2（1）电源电压6V，请用笔画线代替导线，帮她完成电路的连接。

（2）电路连接无误后，闭合开关，发现灯泡不发光，电流表指针不发生偏转，电压表指针有偏转，请帮她找出故障的原因（填下列故障原因的代号）A、小灯泡短路B、电源接触不良C、小灯泡断路D、电流表内部短路（3）排除故障后闭合开关，电流表和电压表的示数如图13乙所示，则小灯泡的电阻为Ω。

答案：（1）（每条线各1分）（2）C（3）16．673．如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。

其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10ΩlA”。

(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有；(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为w。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

人教版物理九年级上册电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

将表格填写完整______ 。

（2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为1q，乙球带负电荷，电荷量为2q。

为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为3q的小球丙，此时恰好使得三球均保持静止，则丙球应该带_____（选填“正”或“负”）电荷。

【答案】减小两点电荷间的距离51210-⨯正【解析】【详解】（1）[1]分析表格数据可知，真空中两个点电荷间的相互作用力，跟它们所带的电荷量的乘积成正比，跟它们之间的距离的平方成反比，既得：122q qF kr=；所以若要使两个点电荷之间的作用力增大，应减小两点电荷间的距离。

[2]对比表格中序号2和序号6的数据可知，甲电荷量变为原来的4倍，乙电荷量变为原来的3倍，电荷间的距离不变，根据122q q F kr=知，两电荷之间的相互作用力为原来的12倍，即： 51210N F -=⨯。

（2）甲球带正电荷，乙球带负电荷，所以甲受到乙的引力向右，甲要静止，应受到丙向左的力，所以丙应带正电。
