电线电缆负荷表

直流电缆载流量对照表电缆载流量对照表是用来对比直流电缆的最大容量和实际使用情况之间的差异。

无论是电气设备，自动装置，汽车等，都要用到直流电缆，而这些电缆的最大载流量一般和实际使用情况明显不一样。

此外，安全性也是要求考虑的重点，因此有必要用一张表格来比较直流电缆的最大容量和实际使用情况，这样可以快速、准确地计算电流流量不足或超出最大容量时所出现的情况。

以下是我们建立的直流电缆载流量对照表：|缆型号 |大载流量(A) |际使用情况(A) |异(A) || -------- | --------------- | ----------------- | ------- ||AC-34 | 20 | 15 | 5 ||AC-38 | 10 | 8 | 2 ||AC-45 | 15 | 12 | 3 |从上表可以看出，AC-34型电缆的最大载流量是20A，实际使用情况为15A，因此容量差异为5A；AC-38型电缆的最大载流量是10A，实际使用情况为8A，因此容量差异为2A；AC-45型电缆的最大载流量是15A，实际使用情况为12A，因此容量差异为3A。

电缆载流量对照表不仅可以用于比较直流电缆的最大容量和实际使用情况，而且还可以帮助我们快速分析电缆使用及安全性状况。

它可以帮助我们轻松地发现电缆损坏的原因，并进行必要的维修保养工作。

此外，它还可以为我们提供有助于优化设计的质量参考，确保电缆的最佳工作条件。

根据直流电缆载流量对照表，我们可以进行以下几个主要检查步骤：首先，检查电缆设计的负荷限制。

检查电缆的温度限制；检查电缆的绝缘结构；检查电缆的绝缘防护；检查电缆的防护层；检查电缆的护套；最后，检查电缆的紧固。

这些步骤可以确保电缆能够安全、可靠地实现最佳效果。

此外，直流电缆载流量对照表对于电力系统的安全设计也非常重要。

它可以帮助我们根据直流电缆的最大容量和实际使用情况，确定电路中直流电流流量的不足或超出最大容量时所出现的情况。

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20 C时：17.5 +截面积（平方毫米）二每千米电阻值（Q）75 C时：21.7 +截面积（平方毫米）二每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=RX A线损是与其使用的压降、电流有关。

其线损计算公式：P=V X AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量-- 17A1.5平方毫米铜电源线的安全载流量――21A2.5平方毫米铜电源线的安全载流量――28A4平方毫米铜电源线的安全载流量――35A6平方毫米铜电源线的安全载流量――48A10平方毫米铜电源线的安全载流量――65A16平方毫米铜电源线的安全载流量――91A25平方毫米铜电源线的安全载流量――120A单相负荷按每千瓦 4.5A （COS&=1，计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五 >即：2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400 瓦；4平方毫米铜芯线二<6平方毫米铝芯线X 5>30安培=6600 瓦；6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦；土方法是铜芯线1个平方1KW铝芯2个平方1KW单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5 （平方毫米）就可以了，其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400 …，还有非我国标准如： 2.0。

铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。

电力电缆载流量速查表
一、VV及VLV型聚氯乙烯绝缘及护套电缆
1. 1kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量
3+1芯或4芯长期连续负荷允许载流量/A
2. 6kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量
二、YJV及YJLV型交联聚氯乙烯绝缘电力电缆
交联聚氯乙烯绝缘电力电缆的类型及主要技术特征
电缆载流量
~10kv电缆载流量
(1)电缆载流量确定条件
线芯最高工作温度：90℃；短路温度：250℃；敷设环境温度：在空气中40℃，土壤中25℃；直埋敷设深度：100cm；土壤热阻系数：1km/W；聚氯乙烯热阻系数：75 km/W。

~110kv电缆载流量
电缆载流量确定条件如下：
导电线芯最高工作温度：90℃；空气敷设环境温度：30℃；直埋土壤温度：25℃；埋地深度：100cm；单芯电缆三相水平布置，电缆间净距：7cm；土壤热阻系数：1km/W；交联聚乙烯热阻系数：W；聚氯乙烯热阻系数：6km/W。

适用电缆型号：YJSV,YJLSV。

三.矿用橡套软电缆的类型与主要技术特征
4.矿用橡套软电缆结构、参考外径及质量、允许载流量
注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。

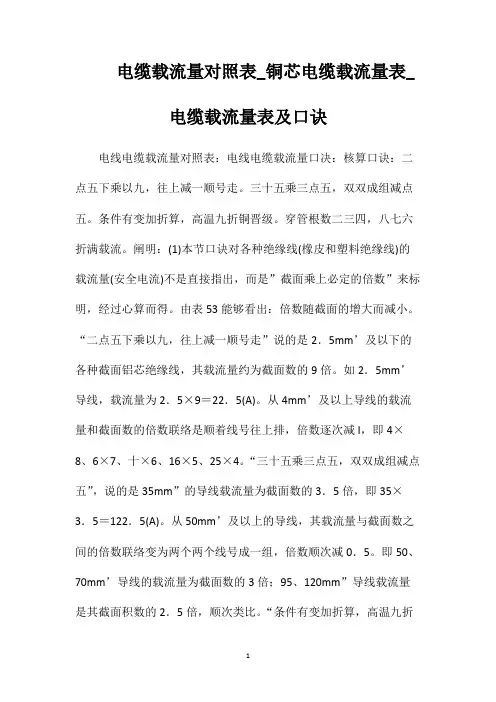

电缆载流量对照表_铜芯电缆载流量表_电缆载流量表及口诀电线电缆载流量对照表：电线电缆载流量口决：核算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜晋级。

穿管根数二三四，八七六折满载流。

阐明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上必定的倍数”来标明，经过心算而得。

由表53能够看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数联络是顺着线号往上排，倍数逐次减l，即4×8、6×7、十×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数联络变为两个两个线号成一组，倍数顺次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，顺次类比。

“条件有变加折算，高温九折铜晋级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长时刻高于25℃的区域，导线载流量可按上述口诀核算办法算出，然后再打九折即可；当运用的不是铝线而是铜芯绝缘线，它的载流量要比同标准铝线略大一些，可按上述口诀办法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线核算。

核算电缆载流量挑选电缆（依据电流挑选电缆）：导线的载流量与导线截面有关，也与导线的资料、类型、敷设办法以及环境温度等有关，影响的要素较多，核算也较杂乱。

各种导线的载流量一般能够从手册中查找。
