rf射频电源工作原理一、引言射频电源是一种广泛应用于无线通信、医疗设备、工业制造等领域的电源设备,其作用是将交流电源转换成高频交流电能,并通过匹配网络输出到负载中。
射频电源的核心部件是射频功率放大器,其工作原理是将低功率的高频信号放大到足以驱动负载的高功率水平。
本文将详细介绍射频电源的工作原理,包括射频功率放大器的基本结构和工作原理、匹配网络的设计原则和实现方法、以及常见的故障排查方法等内容。
二、射频功率放大器基本结构和工作原理1. 射频功率放大器结构射频功率放大器通常由输入匹配网络、输出匹配网络和功率管三个部分组成。
其中输入匹配网络用于将信号从发生器传输到功率管,输出匹配网络则用于将功率管输出的信号与负载相匹配,以获得最大效率。
在实际应用中,还需要加入温度传感器、过流保护等辅助功能。
2. 射频功率放大器工作原理射频功率放大器的工作原理可以概括为两个过程:信号放大和功率放大。
信号放大是指将低功率的高频信号通过输入匹配网络传输到功率管中,并在其中得到一定程度的放大;功率放大则是指将功率管输出的信号通过输出匹配网络匹配到负载中,以获得最大效率。
具体来说,当输入信号通过输入匹配网络进入功率管时,会产生电流和电压波动。
这些波动将在功率管内部被放大,并产生对应的输出信号。
这个过程中需要注意保证输入输出端口的阻抗匹配,以避免反射和损耗。
三、匹配网络设计原则和实现方法1. 匹配网络设计原则匹配网络的设计目标是使射频电源能够向负载输出最大功率,并保证输入输出端口之间的阻抗匹配。
具体来说,需要满足以下几个原则:(1)输入端口与发生器之间阻抗匹配:保证从发生器传输过来的信号能够完全进入射频电源系统。
(2)输出端口与负载之间阻抗匹配:保证射频电源能够向负载输出最大功率,并避免反射损耗。
(3)输入输出端口之间的阻抗匹配:保证信号能够顺利地从输入端口传输到输出端口,同时避免反射和损耗。
2. 匹配网络实现方法匹配网络的实现方法有多种,包括传统的LC型匹配网络、变压器型匹配网络、微带线型匹配网络等。

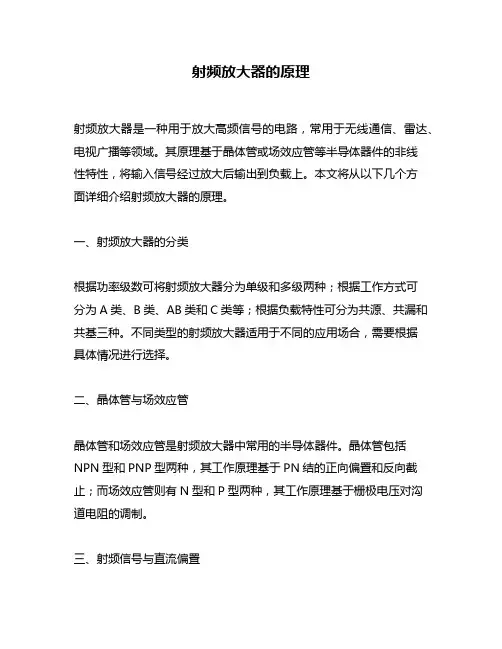

射频放大器的原理射频放大器是一种用于放大高频信号的电路,常用于无线通信、雷达、电视广播等领域。
其原理基于晶体管或场效应管等半导体器件的非线性特性,将输入信号经过放大后输出到负载上。
本文将从以下几个方面详细介绍射频放大器的原理。
一、射频放大器的分类根据功率级数可将射频放大器分为单级和多级两种;根据工作方式可分为A类、B类、AB类和C类等;根据负载特性可分为共源、共漏和共基三种。
不同类型的射频放大器适用于不同的应用场合,需要根据具体情况进行选择。
二、晶体管与场效应管晶体管和场效应管是射频放大器中常用的半导体器件。
晶体管包括NPN型和PNP型两种,其工作原理基于PN结的正向偏置和反向截止;而场效应管则有N型和P型两种,其工作原理基于栅极电压对沟道电阻的调制。
三、射频信号与直流偏置在设计射频放大器时,需要考虑输入输出阻抗匹配以及直流偏置的设置。
输入输出阻抗匹配可以提高电路的效率和稳定性,而直流偏置则可以使晶体管或场效应管处于合适的工作状态,避免过度失真或损坏。
四、放大器的增益与带宽射频放大器的增益和带宽是两个重要参数。
增益表示输出信号与输入信号之间的比值,一般用分贝表示;带宽则是指放大器能够正常工作的频率范围。
在实际设计中需要综合考虑增益和带宽的平衡,以达到最佳性能。
五、射频放大器的稳定性射频放大器在工作时容易出现不稳定现象,如自激振荡、交叉调制等。
为了保证电路的稳定性,需要采取一系列措施,如选择合适的反馈网络、加入衰减器等。
六、射频功率放大器射频功率放大器是一种专门用于输出高功率信号的电路。
与普通射频放大器相比,其具有更高的功率级数和更强的抗干扰能力。
在无线通信、雷达等领域中广泛应用。
七、射频放大器的应用射频放大器广泛应用于无线通信、雷达、电视广播等领域。
在无线通信中,射频放大器常用于功率放大和信号调制;在雷达中,射频放大器则是实现高精度测量和目标探测的关键部件;在电视广播中,射频放大器则是将低功率信号转化为适合传输的高功率信号的重要组成部分。
高频功率放大器简介
高频功率放大器,又称射频功率放大器,是一种能量转换器件,它将电源供给的直流能量转换成为高频交流输出。
高频功率放大器用于发射机的末级,作用是将高频已调波信号进行功率放大,以满足发送功率的要求,然后经过天线将其辐射到空间,保证在一定区域内的接收机可以接收到满意的信号电平,并且不干扰相邻信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种,窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器;宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路,因此又称为非调谐功率放大器。
高频功率放大器大多工作于丙类。
但丙类放大器的电流波形失真太大,因而只能用于采用调谐回路作为负载的谐振功率放大。
由于调谐回路具有滤波能力,回路电流与电压仍然极近于正弦波形,失真很小。
一、高频放大器的特点
1. 采用谐振网络作负载。
2. 一般工作在丙类或乙类状态。
3. 工作频率和相对通频带相差很大。
4. 技术指标要求输出功率大、效率高。
二、高频功率放大器的技术指标
主要技术指标有:输出功率、效率、功率增益、带宽和谐波抑制度(或信号失真度)等。
这几项指标要求是互相矛盾的,在设计放大器时应根据具体要求,突出一些指标,兼顾其他一些指标。

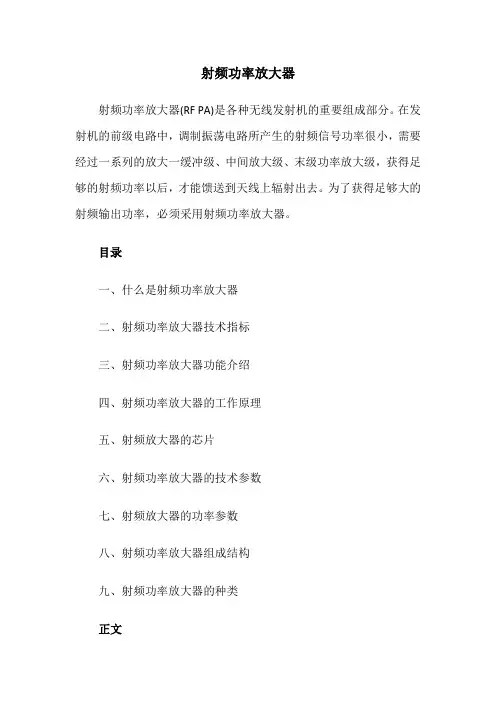

射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。
在发射机的前级电路中,调制振荡电路所产生的射频信号功率很小,需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级,获得足够的射频功率以后,才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率,必须采用射频功率放大器。
目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。
射频功率放大器的主要技术指标是输出功率与效率。
除此之外,输出中的谐波分量还应该尽可能地小,以避免对其他频道产生干扰。
射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。
在发射系统中,射频功率放大器输出功率的范围可以小至mW,大至数kW,但是这是指末级功率放大器的输出功率。
为了实现大功率输出,末前级就必须要有足够高的激励功率电平。
射频功率放大器的主要技术指标是输出功率与效率,是研究射频功率放大器的关键。
而对功率晶体管的要求,主要是考虑击穿电压、最大集电极电流和最大管耗等参数。
为了实现有效的能量传输,天线和放大器之间需要采用阻抗匹配网络。
二、射频功率放大器技术指标1、工作频率范围一般来讲,是指放大器的线性工作频率范围。
如果频率从DC开始,则认为放大器是直流放大器。
2、增益工作增益是衡量放大器放大能力的主要指标。
增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。
增益平坦度,是指在一定温度下,整个工作频带范围内放大器增益的变化范围,也是放大器的一个主要指标。
3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后,晶体管的增益开始下降,最终结果是输出功率达到饱和。
集成电路的射频功率放大器设计与测试随着移动通信技术的迅速发展,无线通信设备在人们生活和工作中的应用越来越广泛。
而射频(Radio Frequency,简称RF)功率放大器作为无线通信系统中不可或缺的关键器件之一,具有放大无线信号、提高通信距离和传输速率等主要作用。
本文将从集成电路的角度出发,探讨射频功率放大器的设计原理、常见技术、测试方法和应用前景。
一、射频功率放大器的设计原理射频功率放大器是一种用于向电子设备输入射频信号的放大器,能够输出较大的放大功率。
其通常由输入匹配网络、放大器、输出匹配网络和直流电源四部分组成。
其中,输入匹配网络用于匹配输入信号和功率放大器的输入阻抗;放大器是实现信号放大的核心部件;输出匹配网络用于匹配输出阻抗和负载(如天线、滤波器等);直流电源用于提供放大器所需的直流电压,以维持其正常工作。
在射频功率放大器设计中,需要考虑多个因素,如放大器的线性度、稳定性、带宽等。
其中,线性度是射频功率放大器的重要性能指标之一。
在信号输入量较小的情况下,射频功率放大器的增益输出与输入信号之间呈线性增加关系。
然而,当输入信号过大时,放大器的输出增益将不再呈线性增加,而是出现非线性失真现象,导致输出信号扭曲变形,降低通信系统的可靠性和稳定性。
二、射频功率放大器的常见技术射频功率放大器的设计和应用非常广泛,同时也涌现了不少新型的技术。
以下是其中的几种常见技术:1、高效率功率放大器技术高效率功率放大器技术是一种利用半导体材料研究高效功率放大器的技术。
该技术能够有效利用电源,提供功率放大器所需的电能。
在高速数码信号传输领域,该技术已被广泛应用。
2、宽带功率放大器技术宽带功率放大器技术是一种能够应对多种频率信号的功率放大器。
在现有的通信系统中,频率范围十分广泛,因此需要一种宽带功率放大器来满足各种信号的放大需求。
3、全固态功率放大器技术随着微电子技术的不断发展,全固态功率放大器技术也逐渐成熟。
该技术能够在多个频段实现全负载、多个模拟和数字信号的放大。
集成电路射频功率放大器的设计与实现近年来,随着科技的飞速发展和通信技术的不断革新,集成电路和射频功率放大器的需求量也不断增加。
本文将重点介绍集成电路射频功率放大器的设计和实现方法。
一、射频功率放大器的基本概念射频功率放大器是指在射频频率范围内的功率放大器,其主要目的是提供信号放大和驱动负载的功率。
一般来说,射频功率放大器的工作频率范围在几百千赫到几千兆赫之间,而功率范围则在几百瓦到几十瓦之间。
射频功率放大器的设计需要考虑多种因素,如频率响应、功率输出、效率、线性度、带宽、噪声和可靠性等。
同时,还需要考虑电路的物理尺寸和材料成本等因素。
二、集成电路射频功率放大器的设计原理基本的集成电路射频功率放大器电路通常由一个输入网络、一个放大器和一个输出网络组成。
其中,输入网络和输出网络通常用于匹配阻抗和抑制谐波,而放大器则是主要的信号处理单元。
在设计射频功率放大器时,需要根据具体的应用要求选择合适的晶体管。
而晶体管的选择主要取决于需要达到的功率输出和频率范围。
同时,还需要对晶体管的偏置点进行优化,以提高其线性度和效率。
在放大器的选择和偏置点设置之后,接下来需要对输入网络和输出网络进行设计。
输入网络需要匹配信号源的阻抗,并通过调节其参数(如电容和电感)来优化放大器的频率响应。
输出网络则需要匹配负载的阻抗,并通过调节其参数来抑制反射波和谐波。
三、集成电路射频功率放大器的实现方法在进行集成电路射频功率放大器的实现时,一种常见的设计方法是使用基于微波传输线的设计技术。
该技术基于在通信系统中广泛使用的同轴电缆或微波传输线来传输射频信号。
基于微波传输线的设计方法将电路转换为等效传输线模型,并使用S参数(也称为散射参数)描述电路的行为。
通过适当选择传输线的特性阻抗和长度,可以实现输入网络和输出网络的匹配。
此外,还可以利用现代集成电路设计软件来模拟和分析电路的行为。
通过使用这些软件可以进行电路的优化,并在仿真过程中检验电路的性能。
2024年射频功率放大器市场规模分析概述射频功率放大器是一种电子设备,用于放大无线电频率信号的能量。
它在无线通信、广播、雷达等领域具有重要应用。
本文通过对射频功率放大器市场规模进行分析,探讨其发展趋势和市场前景。
市场规模根据市场研究数据,射频功率放大器市场规模持续增长。
主要驱动因素包括无线通信技术的迅猛发展,以及对高效、高性能射频功率放大器的需求增加。
据预测,未来几年该市场将保持强劲增长。
市场细分射频功率放大器市场可根据功率级别、应用领域和地理位置等因素进行细分。
根据功率级别,可分为低功率、中功率和高功率三个层次。
根据应用领域,可分为通信、广播、雷达和军事等多个领域。
按地理位置划分,市场主要集中在北美、欧洲、亚太地区等地。
市场驱动因素1.无线通信技术的快速发展是射频功率放大器市场增长的主要动力。
随着5G技术的推进,对高效、高性能射频功率放大器的需求将进一步增加。
2.广播行业的发展也是该市场的驱动因素之一。
数字广播的普及以及对更大功率的需求将推动射频功率放大器市场的增长。
3.军事和国防领域的需求对射频功率放大器市场起到重要推动作用。
随着国家安全意识的增强,军事领域对射频功率放大器的需求将继续增加。
市场前景射频功率放大器市场前景看好。
随着无线通信和广播技术的快速发展,射频功率放大器的应用范围将进一步拓展。
市场份额将继续增长,并在未来几年内保持稳定增长。
尽管市场前景乐观,但也存在一些挑战。
其中包括技术创新的竞争、成本压力以及市场需求的不确定性等因素。
然而,通过不断创新和提升产品性能,企业可以在竞争激烈的市场中保持竞争优势。
总结射频功率放大器市场规模不断扩大,未来几年将保持强劲增长。
无线通信技术的发展、广播行业的进步以及军事需求的增加是市场增长的主要驱动因素。
尽管市场前景看好,但也存在一些挑战。
企业可以通过创新和提升产品性能来在竞争激烈的市场中获得成功。
射频功率放大器原理1. 原理概述射频功率放大器是无线通信系统中常见的关键组件,用于放大射频信号的功率,以提高信号质量和覆盖范围。
其原理主要基于放大器电路和射频信号特性相结合,实现对射频信号的放大和增强。
2. 放大器分类根据实现射频信号放大的方法和原理,射频功率放大器可以分为多种类型,常见的包括: ### 2.1 A类放大器 A类放大器是一种常用的放大器类型,它能够提供高度的线性增益,但效率较低。
A类放大器适合用于需要高保真度的音频放大器和低功率射频应用。
2.2 B类放大器B类放大器是一种效率较高的放大器类型,它利用功率开关技术,在信号的正半周期和负半周期分别进行放大。
B类放大器适用于需要较高功率输出和较低失真度的射频应用。
2.3 C类放大器C类放大器是一种高效率的放大器类型,但它的线性增益较低。
C类放大器在信号的负半周期截断,只放大正半周期的信号。
C类放大器适合用于功率要求高、失真度要求较低的射频应用。
2.4 D类放大器D类放大器是一种数字化的放大器类型,它利用数字脉冲宽度调制(PWM)技术将射频信号数字化,并通过高频开关进行放大。
D类放大器具有高效率和低失真度的特点,适用于高功率射频应用。
3. 射频功率放大器原理射频功率放大器主要通过调制输入信号来实现对射频信号的放大。
其原理包括输入匹配、功率放大和输出匹配等关键步骤。
3.1 输入匹配输入匹配是保证输入信号能够被最大限度地传递到功率放大器的关键部分。
通过合理设计输入匹配网络,使得输入阻抗与信号源的阻抗相匹配,从而最大限度地减小反射和传输损耗。
3.2 功率放大功率放大是射频功率放大器的核心功能,主要通过功率放大器的放大单元来实现。
放大单元通常采用晶体管作为放大元件,通过合理的电压和电流驱动,将输入信号的功率放大到所需程度。
3.3 输出匹配输出匹配是保证功率放大器输出信号能够被负载(如天线)最大限度地吸收的关键部分。
通过设计输出匹配网络,使得输出阻抗与负载的阻抗相匹配,从而最大限度地减小反射和能量损耗。
射频功率放大器原理一、引言射频功率放大器是无线电通信中的重要组成部分,用于放大射频信号以提高其传输距离和质量。
本文将介绍射频功率放大器的原理。
二、射频功率放大器的分类根据工作方式,射频功率放大器可以分为线性功率放大器和非线性功率放大器两种类型。
1. 线性功率放大器线性功率放大器是指输入和输出之间存在线性关系的功率放大器。
其工作原理是通过对输入信号进行幅度调制来控制输出信号的幅度。
通常使用晶体管、场效应管等半导体元件实现。
2. 非线性功率放大器非线性功率放大器是指输入和输出之间不存在线性关系的功率放大器。
其工作原理是通过对输入信号进行非线性变换来实现输出信号的幅度增加。
通常使用倍频管、混频管等元件实现。
三、射频功率放大器的基本原理1. 放大管射频功率放大器中最重要的元件就是高频管(或晶体管)。
它将输入信号进行电子扩散,从而使得电流增加,进而产生高强度输出信号。
2. 电源电源是射频功率放大器中的一个重要组成部分,它提供高电压和高电流,以满足高频管的工作需求。
3. 负载负载是指射频功率放大器输出端的阻抗。
它决定了输出功率和效率。
通常使用天线作为负载。
4. 反馈反馈是指将一部分输出信号重新输入到放大管中,以改善放大器的性能。
反馈可以降低失真、提高稳定性和增加带宽等。
5. 控制回路控制回路是指对射频功率放大器进行控制和保护的电路。
它可以监测功率、温度、电流等参数,并根据需要进行调整和保护。
四、射频功率放大器的工作原理1. 线性功率放大器的工作原理线性功率放大器通过对输入信号进行幅度调制,来控制输出信号的幅度。
具体来说,输入信号经过一个驱动级别(Driver Stage)后进入主放大级别(Power Amplifier Stage),在主放大级别中被扩散并产生强烈的输出信号。
此时,通过反馈回路将一部分输出信号重新输入到驱动级别中,以改善放大器的性能。
2. 非线性功率放大器的工作原理非线性功率放大器通过对输入信号进行非线性变换,来实现输出信号的幅度增加。
射频功率放大器的应用场景
射频功率放大器在许多领域都有广泛的应用场景。
首先,射频功率放大器常常用于通信系统中,包括无线电通信、卫星通信、雷达系统和射频识别(RFID)系统等。
在这些应用中,射频功率放大器用于增加信号的功率,以便信号能够在长距离传输或者穿透障碍物。
此外,射频功率放大器也被广泛应用于医疗设备中,例如核磁共振成像(MRI)系统和医用超声波设备。
在这些设备中,射频功率放大器用于增加信号的强度,以便获得更清晰和准确的医学图像。
另外,射频功率放大器还常见于科学研究领域,例如天文学中的射电望远镜和粒子加速器等。
在这些应用中,射频功率放大器用于处理和放大来自宇宙或者实验中的微弱射频信号,以便进行分析和研究。
除此之外,射频功率放大器还被用于无线电广播、电视广播、航空航天领域、雷达系统、军事通信和电子对抗系统等领域。
总的来说,射频功率放大器在各种通信、医疗、科学研究和军事领域都
有着重要的应用价值,它的作用是增强射频信号的功率,以确保信号能够被准确传输、接收和处理。
基本概念射频功率放大器(RF PA)是发射系统中的主要部分,其重要性不言而喻。
在发射机的前级电路中,调制振荡电路所产生的射频信号功率很小,需要经过一系列的放大(缓冲级、中间放大级、末级功率放大级)获得足够的射频功率以后,才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率,必须采用射频功率放大器。
在调制器产生射频信号后,射频已调信号就由RF PA将它放大到足够功率,经匹配网络,再由天线发射出去。
放大器的功能,即将输入的内容加以放大并输出。
输入和输出的内容,我们称之为“信号”,往往表示为电压或功率。
对于放大器这样一个“系统”来说,它的“贡献”就是将其所“吸收”的东西提升一定的水平,并向外界“输出”。
如果放大器能够有好的性能,那么它就可以贡献更多,这才体现出它自身的“价值”。
如果放大器存在着一定的问题,那么在开始工作或者工作了一段时间之后,不但不能再提供任何“贡献”,反而有可能出现一些不期然的“震荡”,这种“震荡”对于外界还是放大器自身,都是灾难性的。
射频功率放大器的主要技术指标是输出功率与效率,如何提高输出功率和效率,是射频功率放大器设计目标的核心。
通常在射频功率放大器中,可以用LC谐振回路选出基频或某次谐波,实现不失真放大。
除此之外,输出中的谐波分量还应该尽可能地小,以避免对其他频道产生干扰。
分类根据工作状态的不同,功率放大器分类如下:传统线性功率放大器的工作频率很高,但相对频带较窄,射频功率放大器一般都采用选频网络作为负载回路。
射频功率放大器可以按照电流导通角的不同,分为甲(A)、乙(B)、丙(C)三类工作状态。
甲类放大器电流的导通角为360°,适用于小信号低功率放大,乙类放大器电流的导通角等于180°,丙类放大器电流的导通角则小于180°。
乙类和丙类都适用于大功率工作状态,丙类工作状态的输出功率和效率是三种工作状态中最高的。
射频功率放大器大多工作于丙类,但丙类放大器的电流波形失真太大,只能用于采用调谐回路作为负载谐振功率放大。
射频功率放大器工作原理一、前言射频功率放大器是无线电通信系统中重要的组成部分,它能够将低功率射频信号放大为高功率输出信号,以满足通信系统的传输要求。
本文将详细介绍射频功率放大器的工作原理。
二、射频功率放大器的基本结构射频功率放大器通常由输入匹配网络、放大器核心和输出匹配网络三部分组成。
其中输入匹配网络负责将输入信号与放大器核心相匹配,输出匹配网络则负责将放大器输出与负载相匹配。
三、射频功率放大器的工作原理1. 放大器核心放大器核心是射频功率放大器最重要的部分,它决定了整个系统的增益和性能。
常见的核心包括晶体管、管子等。
以晶体管为例,其工作原理如下:当输入信号进入晶体管时,它会在基极和发射极之间形成一个电场。
如果这个电场足够强,就会使得基极与发射极之间形成一个导电通道,从而导致晶体管处于饱和状态。
在饱和状态下,晶体管可以看做一个电阻,其阻值与输入信号的幅度成反比例关系。
因此,当输入信号变大时,晶体管的阻值就会变小,从而使得输出信号的幅度也随之增大。
2. 输入匹配网络输入匹配网络是将输入信号与放大器核心相匹配的重要部分。
它通常由电容、电感等元件组成,并且需要根据放大器核心的特性进行调整。
在输入信号进入放大器前,它需要通过输入匹配网络进行调整。
如果匹配不好,就会导致信号反射和损耗等问题。
3. 输出匹配网络输出匹配网络是将放大器输出与负载相匹配的重要部分。
它通常由电容、电感等元件组成,并且需要根据负载特性进行调整。
在放大器输出进入负载前,它需要通过输出匹配网络进行调整。
如果匹配不好,就会导致功率损失和负载反射等问题。
四、射频功率放大器的分类射频功率放大器可以根据其工作方式和应用场景进行分类。
常见的分类方法包括:1. 按工作方式分类(1)线性功率放大器:能够在保持线性特性的同时实现高增益和高输出功率。
(2)非线性功率放大器:能够在保持高效率的同时实现高增益和高输出功率。
2. 按应用场景分类(1)宽带功率放大器:适用于需要处理多频段信号的场景,如广播电视、移动通信等。
射频功率放大器的工作原理解析射频功率放大器是一种将低功率射频信号放大到较高功率的电子器件。
它在无线通信、雷达、卫星通信等领域中起到至关重要的作用。
本文将从射频功率放大器的基本原理、工作模式、实现方式等方面对其进行深入解析,并提供我的观点和理解。
一、射频功率放大器的基本原理射频功率放大器的基本原理是利用非线性元件的特性,将低功率射频信号输入到放大器中,并通过放大器的放大过程,使得输出信号的功率得到显著增加。
放大器的输入和输出之间的增益被称为功率放大倍数,通常用分贝表示。
射频功率放大器的基本原理可以概括为三个步骤:输入信号的匹配、非线性放大和输出匹配。
二、射频功率放大器的工作模式射频功率放大器的工作模式通常包括A类、AB类、B类、C类等几种。
其中,A类是一种常用的工作模式,它具有较高的线性度和低失真程度,但功率效率较低;AB类是A类的改进版本,能够在线性度和功率效率方面取得较好的平衡;B类是功率效率最高的工作模式,但失真较大;C类是功率效率最高的失真也最大的工作模式。
根据不同的应用需求和性能要求,可以选用不同的工作模式。
三、射频功率放大器的实现方式射频功率放大器的实现方式主要有晶体管放大器和管子放大器两种。
晶体管放大器是目前最常用的实现方式,它可以通过调整偏置电流和控制输入信号的幅度来实现放大。
晶体管放大器具有体积小、重量轻、功率效率高等优点,广泛应用在许多领域。
而管子放大器则更适用于一些功率较大的场景,其主要原理是利用电子管和变压器的结合来实现功率放大。
四、我的观点和理解在了解射频功率放大器的工作原理后,我认为射频功率放大器在无线通信和雷达等领域中的作用不可忽视。
它不仅能够提高信号的传输距离和覆盖范围,还能够保证信号的稳定性和可靠性。
射频功率放大器的选择要根据具体的应用需求和性能要求来确定,不同的工作模式和实现方式都有各自的优点和适用场景。
总结:通过本文的解析,我们可以了解到射频功率放大器的基本原理、工作模式和实现方式。
实验四:射频功率放大器【实验目的】通过功率放大器实验,让学生了解功率放大器的基本结构,工作原理及其设计步骤,掌握功率放大器增益、输出功率、频率范围、线性度、效率和输入/输出端口驻波比等主要性能指标的测试方法,以此加深对以上各项性能指标的理解。
【实验环境】1.实验分组:每组2~4人2.实验设备:直流电源一台,频谱仪一台,矢量网络分析仪一台,功率计一只,10dB衰减器一个,万用表一只,功率放大器实验电路板一套【实验原理】一、功率放大器简介功率放大器总体可分成A、B、C、D、E、F六类。
而这六个小类又可以归入不同的大类,这种大类的分类原则,大致有两种:一种是按照晶体管的导通情况分,另一种按晶体管的等效电路分。
按照信号一周期内晶体管的导通情况,即按导通角大小,功率放大器可分A、B、C三类。
在信号的一周期内管子均导通,导θ(在信号周期一周内,导通角度的一半定义为导通角θ),称为A 通角︒=180θ。
导通时间小于一半周期的类。
一周期内只有一半导通的成为B类,即︒=90θ。
如果按照晶体管的等效电路分,则A、B、C属于一大称为C类,此时︒<90类,它们的特点是:输入均为正弦波,晶体管都等效为一个受控电流源。
而D、E、F属于另一类功放,它们的导通角都近似等于︒90,均属于高功率的非线性放大器。
二、功率放大器的技术要求功率放大器用于通信发射机的最前端,常与天线或双工器相接。
它的技术要求为:1. 效率越高越好2. 线性度越高越好3. 足够高的增益4. 足够高的输出功率5. 足够大的动态范围6. 良好的匹配(与前接天线或开关器)三、功率放大器的主要性能指标1.工作频率2.输出功率3.效率4.杂散输出与噪声5.线性度6.隔离度四、功率放大器的设计步骤1.依据应用要求(功率、频率、带宽、增益、功耗等),选择合适的晶体管2.确定功率放大器的电路和类型3.确定放大器的直流工作点和设计偏置电路4.确定最大功率输出阻抗5.将最大输出阻抗匹配到负载阻抗(输出匹配网络)6.确定放大器输入阻抗7.将放大器输入阻抗匹配到实际的源阻抗(输入匹配网络)8.仿真功率放大器的性能和优化9.电路制作与性能测试10.性能测量与标定五、本实验所用功率放大器的简要设计过程1. PA2. 晶体管的选择本实验所选用的晶体管为安捷伦公司的ATF54143_PHEMT,这种晶体管适合用来设计功率放大器。
单管在~处能达到的最大资用增益大于18dB,而1dB压缩点高于21dB。
3. LNA电路方案的确定为满足设计的性能指标,PA的电路方案采用两级放大,前后两级偏置电路使用对称结构。
确定功率放大器工作点负载线的中点,使它工作在A 类,具有很好的线性度。
第一级采用最大增益匹配,第二级输出匹配网络采用功率匹配,级间共轭匹配。
4. 直流(电压/电流)偏置电路设计本实验所用功率放大器采用基极分压射极偏置电路,但将它的射频扼流圈换为一端开路的四分之一波长传输线。
这样就综合了基极分压射极偏置电路和传输线偏置法的优点,既能使放大器的工作点稳定又能抑制偶次谐波,还能改善放大器的稳定性。
图1 偏置电路上图中, R1与R2一起构成分压回路,R3为限流电阻,旁路电容C2、C3与四分之一波长传输线L1、L2起阻止基波流向直流源并抑制偶次谐波的作用。
电容C4、C5起隔直通交作用,而旁路电容C1负责滤除直流源的杂散信号。
5. 阻抗匹配/转换电路设计阻抗匹配/转换电路设计取决与放大器要求的增益、输出功率、效率、线性度和交调失真比等指标。
PA阻抗匹配/转换电路设计基本步骤:1)确定最大功率传输负载阻抗2)将最大功率传输负载阻抗匹配到实际的负载阻抗3)确定放大器输入阻抗4)匹配放大器输入阻抗到信号源阻抗功率放大器的匹配网络均采用单节短截线匹配法。
匹配顺序为从后级往前级匹配。
第二级的输出匹配网络采用功率匹配,即确定晶体管的最大功率传输负载阻抗,将所得到的最大功率传输负载阻抗匹配到实际负载阻抗,输出端匹配好以后,测出此时晶体管的输入阻抗。
第一级采用最大增益匹配,将其要求的输出阻抗共轭匹配到第二级的输入阻抗,再将其输出阻抗匹配到实际的负载阻抗。
这样就完成了整个放大器的匹配电路设计。
偏置电路和匹配电路设计好以后,整个功率放大器本身的设计已完成。
为了保险起见,还需设计一个直流保护电路,以保证当输入的直流电压和电流过大时,功率放大器电路不会受到损坏。
六、实验使用的PA电路图图2 PA实验电路的原理图图3 PA版图图4 PA实验电路平台【实验内容】1.参考实验原理图,理解功率放大器设计的基本方法。
2.在功率放大器实验电路板上测量PA的主要技术指标:a.功率增益(Gain)b.频率范围(Frequency Range)c.回波损耗(Return Loss )d.驻波比(Stand Wave Ratio )压缩点(1dB Power )f.三阶交调点(3OIP and 3IIP )【实验步骤】1.在做实验之前,观察实验板的电路结构,认清各部分电路元件的作用,体会PA 的工作原理。
2.准备工作1)调整直流源,输出端口选择为端口1,将输出电压设定为3V ,电流限定在125mA 。
2)校准矢量网络分析仪,校准的频率范围:~,矢网输出功率为-20dBm ,保存校准文件。
3)校准功率计,使信号发生器的真实输出与功率计上所显示的功率值一致。
3.测试1)直流工作点的测试将功率放大器的直流输入端连接到直流源的端口1,按下直流源的输出键,观测此时直流源的电压输出值Vcc 和电流输出值Icc 并做记录使用万用表,分别测前后两级EPHEMT 的gs V 和ds V ,并做相应记录,以此可以确定两级EPHEMT 的直流工作点Q1和Q2。
2)PA 的主要性能指标测试将PA 的射频输入端连接到矢量网络分析仪的端口1,射频输出端接到矢网的端口2。
按下矢网的Power ON 键,采用频率扫描,测量并保存PA 的S 参数,用Marker 键找出增益即21S 的最大值,其对应的频点为中心频率,并找出增益下降1dB 的频率范围(1dB 带宽)。
利用测得的11S 和22S ,可以分别得出LNA 的射频输入和输出端口的回波损耗,通过计算公式iiii S S SWR -+=11可得出PA 的射频输入和输出端口的驻波比SWR ,由此可以看出PA 的输入和输出的匹配好坏。
采用功率扫描,扫描范围:-20dBm ~-5dBm ,中心频率为上面得出的中心频率点,用Marker 找出增益下降1dB 时的输入功率的大概位置,这样可以粗略确定P1dB 的大小。
将PA 的射频输入端接到信号发生器的输出端,射频输出端接到功率计的探头,打开射频源,输入功率从-25dBm 到-5dBm 进行扫描,记下相应的输出功率值。
设置信号源,使其输出双音频信号,中心频率为,频率间隔为2MHz 。
将PA 的射频输入端连接到信号源的输出端,射频输出端接频谱仪的输入端。
开启信号源,输出功率从-20dBm 到-5dBm 依次扫描,记下PA 相应的输出功率。
【实验记录与分析】1.实验小组成员及实验环境2.实验数据记录与分析1)直流工作点① 直流源的输电压Vcc 和电流Icc 记录:Vcc=3V,Icc=122mA② 前后两级EPHEMT 的GS V 、DS V 和DS I ,以此计算分析得出两级PHEMT 的直流工作点Q1和Q2Q1:Q2:2)PA 的主要性能指标:保存放大器的S 参数,不同射频输入功率点的输出功率、三阶交调功率列表,并记下当前的测试环境。
① PA 的S 参数:测试条件:设备为N5230A 矢量网络分析仪,射频输入功率为-20dBm,测试的频率范围:~。
freq, GHzd B (S (1,1))d B (S (1,2))d B (S (2,2))d B (S (2,1))m1freq=dB(S(2,1))=31.6881.950GHz m2freq=dB(S(2,1))=30.6432.090GHz m3freq=dB(S(2,1))=29.6662.210GHz m4freq=dB(S(2,2))=-11.2342.090GHz② 不同射频输入功率点的输出功率、三阶交调功率列表:测试条件:设备为E4418B 功率计和FSP40频谱仪,射频输入信号频率为,扫描的功率范围:-22dBm ~-7dBm3)分析① 中心频率GHz f 09.20=② 频率范围1dB 带宽 GHz BW dB 16.095.121.21=-= ③ 增益随频率的变化表格和曲线④ 射频输入端的回波损耗1.92.0 2.1 2.2 2.3 2.41.8 2.5-20-15-10-5-25freq, GHzR e t u r n _L o s s _i nR e t u r n _L o s s _o u t⑤ 射频输入输出端的驻波比 1.9 2.0 2.1 2.2 2.3 2.41.8 2.51234freq, GHzS W R _i n S W R _o u t由驻波比可看出PA 的输入匹配均比较好。
⑥ 根据输出功率随输入功率的变化表格及曲线,找出1dB 压缩点。
【实验结论】从实验数据及分析可以看出,本实验所使用的功率放大器的增益、频率范围、线性度、回波损耗和输入输出端的驻波比等特性基本达到了预期的设计要求。
【思考题】1.归纳设计功率放大器的基本步骤。
2.功率放大器有哪几种类型分别叙述它们的特点,并写出他们的异同点。
答:功率放大器通常可分成A、B、C、D、E、F六类。
而这六个小类又可以归入不同的大类。
3.在设计功率放大器时,如何确定它的最大功率传输负载阻抗,完成输出匹配4.对功率放大器输出功率产生影响的因素有哪些如何增大功率放大器的输出功率。
