射频功率放大器简介(1)

rf射频电源工作原理一、引言射频电源是一种广泛应用于无线通信、医疗设备、工业制造等领域的电源设备，其作用是将交流电源转换成高频交流电能，并通过匹配网络输出到负载中。

射频电源的核心部件是射频功率放大器，其工作原理是将低功率的高频信号放大到足以驱动负载的高功率水平。

本文将详细介绍射频电源的工作原理，包括射频功率放大器的基本结构和工作原理、匹配网络的设计原则和实现方法、以及常见的故障排查方法等内容。

二、射频功率放大器基本结构和工作原理1. 射频功率放大器结构射频功率放大器通常由输入匹配网络、输出匹配网络和功率管三个部分组成。

其中输入匹配网络用于将信号从发生器传输到功率管，输出匹配网络则用于将功率管输出的信号与负载相匹配，以获得最大效率。

在实际应用中，还需要加入温度传感器、过流保护等辅助功能。

2. 射频功率放大器工作原理射频功率放大器的工作原理可以概括为两个过程：信号放大和功率放大。

信号放大是指将低功率的高频信号通过输入匹配网络传输到功率管中，并在其中得到一定程度的放大；功率放大则是指将功率管输出的信号通过输出匹配网络匹配到负载中，以获得最大效率。

具体来说，当输入信号通过输入匹配网络进入功率管时，会产生电流和电压波动。

这些波动将在功率管内部被放大，并产生对应的输出信号。

这个过程中需要注意保证输入输出端口的阻抗匹配，以避免反射和损耗。

三、匹配网络设计原则和实现方法1. 匹配网络设计原则匹配网络的设计目标是使射频电源能够向负载输出最大功率，并保证输入输出端口之间的阻抗匹配。

具体来说，需要满足以下几个原则：（1）输入端口与发生器之间阻抗匹配：保证从发生器传输过来的信号能够完全进入射频电源系统。

（2）输出端口与负载之间阻抗匹配：保证射频电源能够向负载输出最大功率，并避免反射损耗。

（3）输入输出端口之间的阻抗匹配：保证信号能够顺利地从输入端口传输到输出端口，同时避免反射和损耗。

2. 匹配网络实现方法匹配网络的实现方法有多种，包括传统的LC型匹配网络、变压器型匹配网络、微带线型匹配网络等。

射频功放简介随着人类社会生产力的发展和社会的进步，人们迫切地需要在远距离迅速而准确地传送信息，这就使得无线通讯（尤其是个人无线通讯）取得了迅猛的发展。

这样占无线通讯设备35%左右成本的重要部件——“射频功放”，就引起了众多厂商、尤其是研发重点向移动通讯领域快速发展的我公司的极大关注。

一．术语1．射频：广义来说就是适用于无线电传播的无线电频率。

其下限约为几十~~几百KHz，上限约为几千~~几万MHz。

2．微波：通常将频率高于300MHz的分米波、厘米波、毫米波波段统称为微波。

3．射频功放：就是将发射机里的振荡器所产生的射频小功率，经过一系列的放大——激励级、中间级、末前级、末级功率放大级，获得足够大的射频功率的装置。

射频功放是发送设备的重要组成部分。

二．射频功放的分类1．放大器按照电流通角的不同，可分为A类（甲类）、AB 类（甲乙类）、B类（乙类）、C类（丙类）。

一般的射频放大器工作在A类、AB类、B类、C类状态；我们公司目前所做的射频放大器基本上都工作在A类、B类、AB类状态，个别的工作在C类，工作在AB类状态的居多。

2．射频放大器按照线性改善方法（或按线路组成的方式），可分为功率倒退功放、前馈功放、预失真功放。

3．按放大载波的数量又分为单载波功放与多载波功放。

三．单级功放的线路组成1．直流馈电线路：包括集电极（或漏极）馈电及基极（或栅极）的偏压馈电，馈电线路的原则：对直流是短路的，对射频是接近于开路的。

直流馈电线路处理的好坏是射频放大器稳定工作的重要条件之一。

2．输入输出阻抗匹配电路：由于功率管的输入输出阻抗一般都很低，我们要通过匹配网络将其匹配到较佳状态。

正确设计与调整匹配网络，对于放大器的增益和效率具有重要意义。

3．印制线拐弯：在射频电路中，如果需要线路拐弯，要考虑高频效应，必须用45°拐弯，大信号的印制线要做如下图所示的处理。

图射频印制线的拐弯处理四．温度补偿及增益控制由于功放管的静态工作点会随着温度的变化而变化，这样会引起增益的变化，我们可以通过温度敏感器件来对功放管的静态工作点(用温度补偿二极管)及整个放大通道的增益(用温度补偿衰减器或压控衰减器)进行补偿控制，以致于使功放在温度变化时其增益、输出功率不发生较大的变化，从而也是线性指标不发生较大的恶化。

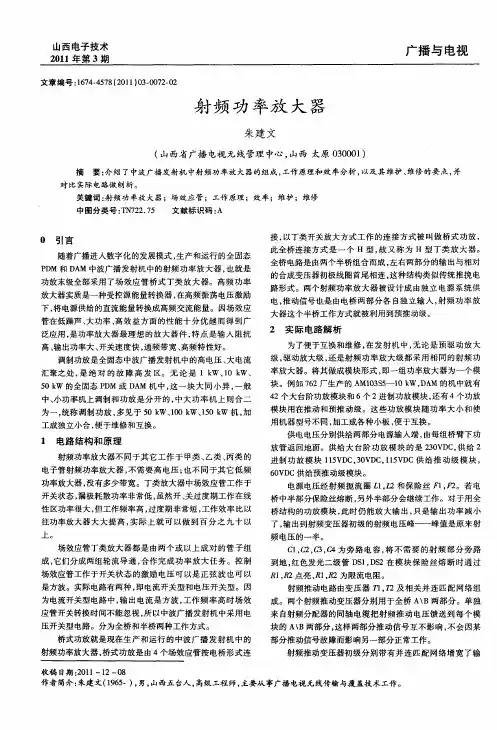

射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。

在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。

为了实现大功率输出，末前级就必须要有足够高的激励功率电平。

射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。

而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。

为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。

二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。

如果频率从DC开始，则认为放大器是直流放大器。

2、增益工作增益是衡量放大器放大能力的主要指标。

增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。

增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。

3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。

ICEPAK学习笔记张永立；2010-09-13目录算例一：翅片散热流量单位CFMICEPAK的分析流程Peclet数网格Peclet数注意opening和风扇的边界条件设置算例二：RF放大器射频功率放大器简介Wall/Enclosure/Block/Plate的区别Wall的内侧（inner）和外侧(Outside)是如何定义的？Enclosure内部是否有网格，内部是如何定义和处理的？PCB板的定义（Rack/Board/HeatDissipation/TraceLayers）HeatSink的定义尺寸含义算例三：风扇位置优化格栅（Grille）可以定义倾斜角度类型为“hollow”的Block内部没有网格优化参数的定义定义并显示多工况报告（report）如何修正风扇模型中P-Q随着海拔高度的变化注意network block的用法算例四：冷板的模拟（Cold-Plate）在Block1内部又建立Block2意味着什么？注意优先级的应用算例五：热管模拟Unpack的应用各向异性导热的设置嵌套assembly的使用方法算例六：协调网格/非协调网格对比ICEPAK的默认参数设置为什么ICEPAK写出的*.res文件不能读入到CFD-Post后处理?算例七：高级网格划分建立Assembly实现非连续网格划分时需要注意掩膜板划分网格需要注意接触热阻和薄导热板的差别是什么?注意：ICEPAK中不允许两个“thin objects”交叠在一起！算例八：计算Grille损失系数（批处理/优化）ICEPAK中多孔板的创建方法注意多种批处理的设置和后处理功能算例九：两种散热器翅片散热效果（参数开关）多种散热器对比可以在一个case中通过切换开关来实现一个case计算多种散热器模型不需要预先生成网格本算例的opening边界没有设置压力边界条件算例十：最小化热阻（参数优化）计算域外延新材料的定义如何才能激活ICEPAK的优化参数（optimization）？优化计算的基本步骤算例十一：ICEPAK的辐射模型自然对流最好给定非零速度的初始条件：辐射模型一：S2S模型辐射模型二：DO模型三种计算结果对比算例十二：瞬态模拟定义一个瞬态问题随时间变化函数实体的定义方法非定常动画算例十三：Zoom In功能注意本算例hollow Block的用法Grille的方向问题Grille和Resistance的差别当所设置的ZoomIn区域和系统中的实体（object）相交时关于ZoomIn的详细分析直接详细计算和通过ZoomIn详细计算的结果差别比较算例十四：IDF导入功能IDF文件说明注意“Group”的应用算例十五：CAD导入功能CAD几何面导入成ICEPAK实体（object）的方法Mentor输出文件格式Mesher HD网格如何查询网格数量和质量？如何并行计算？如何重启动计算？算例十六：PCB板的Trace导入可以导入Trace的文件格式如何能够查询材料库函数的具体物性参数？ICEPAK是如何根据导入的trace计算热导率的? PCB实体不能兼容非连续网格PCB实体和Block实体有什么区别？IDF导入的模型划分网格出错：算例十七：Trace焦耳热给定局部关心的Trace焦耳热计算过程中中途强制停止计算的后果算例十八：微电子封装注意封装库的选择和使用注意network类型的Block的设置和结果温度查询方法注意探针（probe）的使用为什么文本输出和图形显示的最高温度差别很大？算例十九：多级网格定义assembly时需要注意注意多级网格的用途和用法算例二十：BGA封装的Trace导入注意导入BGA中trace的方法计算封装内部的热问题没有流动注意本算例自然对流系数的处理方式（不是常数）注意Rjc的计算方法算例二十一：30所ICEM题目如何在ICEPAK中实现模拟？经验技巧总结1.如何把元器件功率导入ICEPAK中？2.应用“two resistor”双热阻模型计算温度不合理的问题3.关于IDF文件的说明4.IDF中间格式如何导入Pro/E5.关于常用EDA软件的介绍6.PADS和Protel文件格式互转7.Protel的数据输入给ICEPAK的方法算例一：翅片散热流量单位CFM：CFM是一种流量单位cubic feet per minute 立方英尺每分钟1CFM=28.3185 L/MINICEPAK的分析流程：建模——模型检查——划分网格——网格观察——检查Reynolds和Peclet数——求解Peclet数：peclet number，用P或Pe表示，是一个无量纲数值，用来表示对流与扩散的相对比例。

高频功率放大器简介
高频功率放大器，又称射频功率放大器，是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器大多工作于丙类。

但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。

由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

一、高频放大器的特点
1. 采用谐振网络作负载。

2. 一般工作在丙类或乙类状态。

3. 工作频率和相对通频带相差很大。

4. 技术指标要求输出功率大、效率高。

二、高频功率放大器的技术指标
主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）等。

这几项指标要求是互相矛盾的，在设计放大器时应根据具体要求，突出一些指标，兼顾其他一些指标。

情况说明
产品名称：半导体器件测试系统
税号:9030820000
报关单号:010120151015529312
一、进口产品整体情况说明
PAx-ac型的半导体器件测试系统针对不同的半导体器件开发的测试程序，测试半导体器件的各项功能是否合格，如测试数字器件在特定向量下是否工作正常；或者测试射频器件的直流、功率、调变功率、最大功率、信号衰减度是否合格。

如下图所示，该系统主要包括测试主机、测试头及支架、计算机三个部分，其中本次进口的部分为测试主机、测试头及支架，计算机从国内采购。

计算机
二、关于被测样品的说明
射频功率放大器，即将输入的内容加以放大并输出。

输入和输出的内容，我们称之为“信号”，往往表示为电压或功率。

射频功率放大器(PA)用于将收发器输出的射频信号放大。

功率放大器领域
是一个独立的领域，也是手机里无法集成化的元件，同时这也是手机中最重要的
元件，手机性能、占位面积、通话质量、手机强度、电池续航能力都由功率放大
器决定。

射频功率放大器（RF PA）是各种无线发射机的重要组成部分。

在发射机
的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放
大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈
送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大
器。

射频功率放大器芯片射频功率放大器（RF power amplifier）是一种用于放大射频信号的电子设备，广泛应用于无线通信系统、雷达系统、卫星通信系统、广播电视系统等领域。

它的主要作用是将输入的低功率射频信号放大到足够大的功率，以便能够远距离传输或驱动其他设备。

射频功率放大器芯片是射频功率放大器的核心元件，其主要功能是将输入的低功率射频信号放大到更高的功率。

射频功率放大器芯片通常由半导体材料制成，最常见的是使用金属氧化物半导体场效应管（MOSFET）或互补金属氧化物半导体（CMOS）技术。

射频功率放大器芯片通常具有以下特点：1. 宽带特性：射频功率放大器芯片能够在很宽的频段内进行工作，从几十兆赫兹到几千兆赫兹不等，能够适应不同的工作频段和应用需求。

2. 高功率增益：射频功率放大器芯片能够将输入信号的功率放大到较高的水平，通常能够提供几瓦到几十瓦的输出功率。

高功率增益可以确保信号的传输距离更远，同时也能够驱动各种外部设备。

3. 高效能率：射频功率放大器芯片通常能够实现较高的功率放大效率，能够将输入的电能有效地转化为输出的射频功率，减少能量的浪费，并减少热量的产生。

4. 低噪声：射频功率放大器芯片通常具有较低的噪声指标，能够保证输出信号的清晰度和稳定性，提高接收信号的质量。

5. 兼容性：射频功率放大器芯片通常具有较高的兼容性，能够适应不同的工作环境和系统要求，同时还能够与其他射频设备和控制电路进行连接和集成。

射频功率放大器芯片在无线通信系统中起着至关重要的作用。

它能够增强信号的强度和传输距离，保证信号的可靠传输，提高通信质量。

同时，射频功率放大器芯片还能够用于雷达系统中的信号增强、卫星通信系统中的信号放大、广播电视系统中的信号驱动等各种应用领域。

总之，射频功率放大器芯片是无线通信系统中至关重要的核心元件，它能够将输入的射频信号放大到足够大的功率，实现信号的长距离传输和驱动其他设备。

随着无线通信技术的发展和应用需求的增加，射频功率放大器芯片将会继续发展和创新，为无线通信领域的进一步发展做出重要贡献。

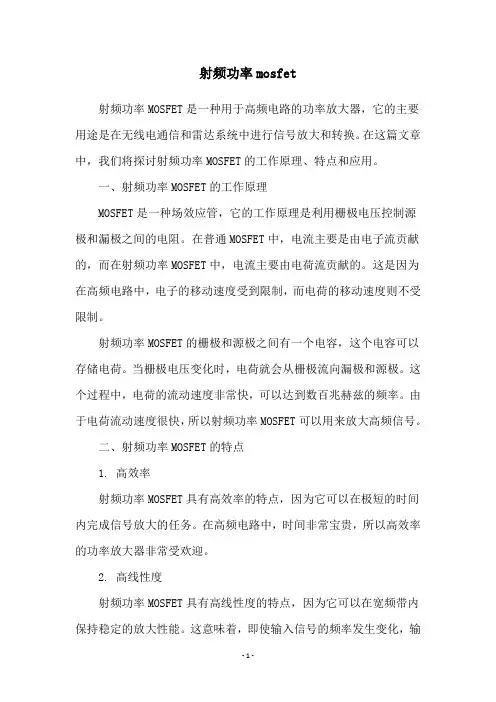

射频功率mosfet射频功率MOSFET是一种用于高频电路的功率放大器，它的主要用途是在无线电通信和雷达系统中进行信号放大和转换。

在这篇文章中，我们将探讨射频功率MOSFET的工作原理、特点和应用。

一、射频功率MOSFET的工作原理MOSFET是一种场效应管，它的工作原理是利用栅极电压控制源极和漏极之间的电阻。

在普通MOSFET中，电流主要是由电子流贡献的，而在射频功率MOSFET中，电流主要由电荷流贡献的。

这是因为在高频电路中，电子的移动速度受到限制，而电荷的移动速度则不受限制。

射频功率MOSFET的栅极和源极之间有一个电容，这个电容可以存储电荷。

当栅极电压变化时，电荷就会从栅极流向漏极和源极。

这个过程中，电荷的流动速度非常快，可以达到数百兆赫兹的频率。

由于电荷流动速度很快，所以射频功率MOSFET可以用来放大高频信号。

二、射频功率MOSFET的特点1. 高效率射频功率MOSFET具有高效率的特点，因为它可以在极短的时间内完成信号放大的任务。

在高频电路中，时间非常宝贵，所以高效率的功率放大器非常受欢迎。

2. 高线性度射频功率MOSFET具有高线性度的特点，因为它可以在宽频带内保持稳定的放大性能。

这意味着，即使输入信号的频率发生变化，输出信号的幅度和相位也不会发生太大的变化。

3. 高可靠性射频功率MOSFET具有高可靠性的特点，因为它可以在高温和高电压下正常工作。

这使得它非常适合用于无线电通信和雷达系统中，因为这些系统需要在恶劣的环境中工作。

三、射频功率MOSFET的应用1. 无线电通信射频功率MOSFET广泛应用于无线电通信系统中，例如手机、卫星通信和无线电广播等。

在这些系统中，射频功率MOSFET用于放大和转换信号，从而实现无线通信。

2. 雷达系统射频功率MOSFET也广泛应用于雷达系统中，例如民用航空雷达、军用雷达和气象雷达等。

在这些系统中，射频功率MOSFET用于放大雷达信号，从而实现远距离探测和跟踪目标。

射频功率放大器的工作原理
功率放大器又称为放大器，是一种电子元件，可将信号的功率放大，一般指交流电的功率放大。

由于其输出功率大，输出功率的大小取决于器件的阻抗和负载。

通过选择合适的参数可在输出端得到较高的输出功率。

射频功率放大器是一种具有多功能的电子设备，其主要作用是放大信号，具有增益高、线性度好、效率高等优点，在现代通信中得到了广泛应用。

在发射机系统中，射频功率放大器是用来提高发射机输出信号的功率和放大所需电压；在接收机系统中，射频功率放大器是用来提高接收机输出信号的功率和放大所需电压。

射频功率放大器一般是由带通滤波器、匹配网络、功放电路、控制器和电源五部分组成。

通常采用全波仿真软件进行仿真分析。

电路中有一个或多个放大器构成。

通常情况下，一个放大器通常由两个晶体管构成，每个晶体管有四个极（四个发射极），一个
与直流偏置电压相连的电源和一个与负载相连的输出级（图1）。

另外两个晶体管则与输入级和输出级相连。

—— 1 —1 —。

RF PA介绍LOREM IPSUM DOLOR LOREMCONTENTS 半导体功率器件放大器类型介绍RF PA调试QA RF PA应用RF PA特性参数PA：独立于主芯片的射频器件射频功率放大器（Power Amplifier, 简称 PA）是化合物半导体应用的主要器件，也是无线通信设备射频前端核心的组成部分。
