钻孔灌注桩的施工工艺及质量控制毕业论文目录一、前言 (1)二、探讨在特定地质、水文等条件下钻孔灌注桩施工工艺及质量控制方法； (1)1.1………………………………………………………… (1)1.1.1………………………………………………………… (1)1.1.2………………………………………………………… (2)1.2 ………………………………………………………… (11)三、对特定土层中影响钻孔灌注桩承载力的因素分析．四、对超长钻孔灌注桩承载性能研究．．五、对钻孔灌注桩施工工艺及质量事故的研究1、卡管、坍孔、钻孔偏斜、断桩2、坍孔3、钻孔偏斜4、断桩．六、结论 (80)七、参考文献 (81)前言钻孔灌注桩是按成桩方法分类而定义的一种桩型。
灌注桩由最早的100多年前的1893年，因为工业的发展以及人口的增长，高层建筑不断增加，但是因为好多城市的地基条件比较差，不能直接承受由高层建筑所传来的压力，地表以下存在着厚度很大的软土或中等强度的黏土层，建造高层建筑如仍沿用当时通用的摩擦桩，必然产生很大的沉降。
论文拟在收集工程项目资料及参考文献的基础上，首先根据工程的地质、水文、周围环境等情况分析该工程的特点和难点；接下来针对工程的难点和特点论述该工程钻孔灌注桩具体施工过程，包括放桩、护筒埋设、泥浆制备与循环、钻孔、清孔、钢筋笼的安放、灌注混凝土等各主要施工工法和质量的控制要点；再对施工中易出现的塌孔、钻孔偏斜、卡管、导管进水、钢筋笼上浮等事故的原因进行分析，并叙述采取的防治措施；拟在最后介绍钻孔灌注桩成桩质量检测方法和本工程成桩质量检测结果。
钻孔灌注桩由于其具有承载力高、可以穿越各种土层、对周边环境危害小等优点，在高层、超高层的建筑物和重型构筑物中被广泛应用。
钻孔灌注桩在施工时都要把桩孔位置处的土排出地面，然后清除孔底残渣，安放钢筋笼，最后浇筑混凝土，整个施工过程工序较多，且属于地下或水下隐蔽工程，如果施工中操作不当，就可能会出现卡管、坍孔、钻孔偏斜、断桩等质量缺陷，影响桩身的完整性和单桩承载能力，从而对整个工程安全造成威胁。
中文摘要钻孔灌注桩目前在桥梁建设和城市建设中的使用已相当普及，施工大部分是在水下进行的，其施工过程无法观察，因属隐蔽工程，成桩后质量检查比较困难，也不能进行开挖验收。
施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。
因此，要求基础施工队伍在施工技术措施上要落实，并加强施工质量管理，密切注意抓好施工过程中每一个环节的质量，力争将隐患消除在成桩之前。
因此在施工前要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，对灌注桩在施工过程中可能会发生的一些问题进行分析后制订出施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量加以控制。
本文介绍钻孔灌注桩施工质量控制中，钻孔、清孔、成孔过程的控制方法，常出现故障的排除措施以及水下灌混凝土的灌注方法和质量检测方法。
关键词：钻孔灌注桩钻孔清孔灌注水下混凝土；AbstractBored now in bridge construction and urban development in the use has been quite popular in the water for construction Taibu Fen, its Shigongguocheng not observed, Yin Zhu hidden works, pile after the quality inspection more difficult, could not proceed Excavation of acceptance. Construction of a part of any problem, all will have a direct impact to the whole project's quality and progress, even gave investors would be great for Jing Ji She Hui losses and adverse effects. Therefore, the required construction team based on technical measures in the construction, we should implement, and enhance construction quality management, close attention to grasp every aspect of the construction process quality, and strive to eliminate hidden dangers before the pile. Therefore, before the construction design drawings and familiar with the serious construction, acceptance, verification, and the pile of geological information, on the piles in the construction process may occur after analyzing some of the issues worked out construction quality standards, inspection implementation program and record of each pile in order to effectively control construction quality of the pile.This article describes the quality control of bored pile construction, drilling, hole cleaning, hole process control methods, often fail to rule out the concrete measures and irrigation water quality testing methods and methods of perfusion.Key wordsBored, bored, clean hole, pouring underwater concrete;目录1引言2钻孔灌注桩的施工工艺3钻孔灌注桩施工注意事项4 钻孔灌注桩施工方法4.1泥浆护壁施工法4.1.1施工机具选择4.1.2护筒制作和埋设4.1.3钻机就位、对中4.1.4泥浆的调制和使用4.1.5钻孔工艺过程4.1.5.1冲击钻钻孔工艺4.1.5.2回转钻钻孔工艺4.1.6清孔4.1.7钢筋笼制作安放控制4.1.7.1钢筋笼的制作4.1.7.2钢筋笼的吊装与焊接4.1.7.3钢筋骨架—钢筋外观检查及检测4.1.8混凝土灌注施工4.1.8.1水下混凝土就地灌注4.2全套管施工法5钻孔灌注桩质量控制5.1钻孔灌注桩常见的质量问题及防治措施5.1.1断桩5.1.2钻孔取芯近一步检查验证5.1.3孔底清淤5.1.4压浆处理5.1.5二次取芯验证5.1.6塌孔、溶洞或裂隙5.1.7钻孔偏斜5.1.8钻杆折断5.1.9小结5.2水下混凝土灌注施工质量问题及防治措施5.2.1导管进水5.2.2卡管5.2.3坍孔5.2.4埋管5.2.5扩孔和缩孔5.2.6钢筋笼上升5.2.7浇短桩头6结论浅谈混凝土钻孔灌注桩施工质量控制1引言随着交通的快速发展，不良的地质现象总对基础建设造成严重的影响，钻孔灌注桩是按成桩方法分类而定义的一种桩型。

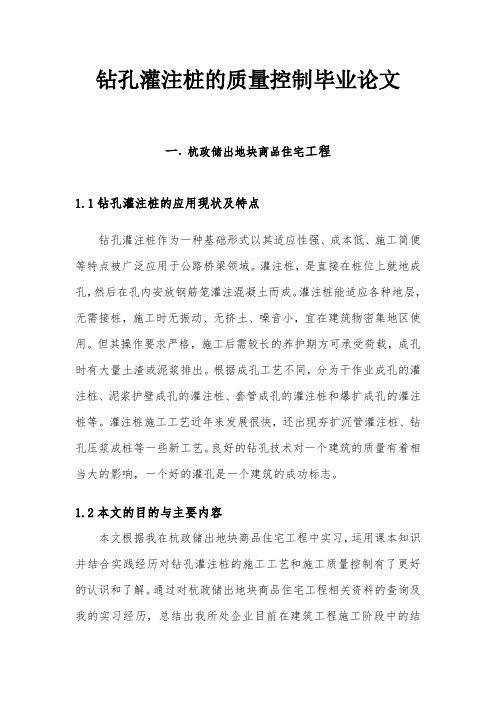

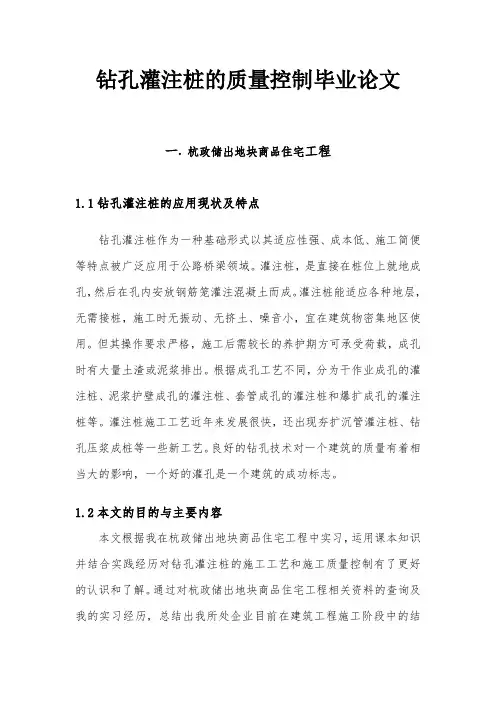

钻孔灌注桩的质量控制毕业论文一.杭政储出地块商品住宅工程1.1钻孔灌注桩的应用现状及特点钻孔灌注桩作为一种基础形式以其适应性强、成本低、施工简便等特点被广泛应用于公路桥梁领域。
灌注桩，是直接在桩位上就地成孔，然后在孔内安放钢筋笼灌注混凝土而成。
灌注桩能适应各种地层，无需接桩，施工时无振动、无挤土、噪音小，宜在建筑物密集地区使用。
但其操作要求严格，施工后需较长的养护期方可承受荷载，成孔时有大量土渣或泥浆排出。
根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔的灌注桩、套管成孔的灌注桩和爆扩成孔的灌注桩等。
灌注桩施工工艺近年来发展很快，还出现夯扩沉管灌注桩、钻孔压浆成桩等一些新工艺。
良好的钻孔技术对一个建筑的质量有着相当大的影响，一个好的灌孔是一个建筑的成功标志。
1.2本文的目的与主要内容本文根据我在杭政储出地块商品住宅工程中实习，运用课本知识并结合实践经历对钻孔灌注桩的施工工艺和施工质量控制有了更好的认识和了解。
通过对杭政储出地块商品住宅工程相关资料的查询及我的实习经历，总结出我所处企业目前在建筑工程施工阶段中的结论：钻孔灌注桩施工工序较多；工程质量安全与地质条件和施工人员的操作方法的关系密切；针对具体地质条件和工程情况，得出产生斜孔、塌孔、缩颈、断桩等施工中质量通病的原因，并提出相应的解决方法。
二.工程、地质及水文条件2.1工程概况2.2工程地质和水文地质三．钻孔灌注桩的施工工艺及施工要点3.1钻孔灌注桩施工流程根据杭政储出地块商品住宅场地工程水文地质条件，后压浆采用焊接钢筋笼时焊接桩端压浆钢管，下放钢筋笼灌注混凝土后，再进行后压浆等系列工艺技术流程的施工工艺流程如下：3.2施工准备3.2.1熟悉相关资料，制定施工方案施工准备阶段质量控制应以预防为主，在施工前要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，对灌注桩在施工过程中可能会发生的一些问题进行分析制定施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量的控制。

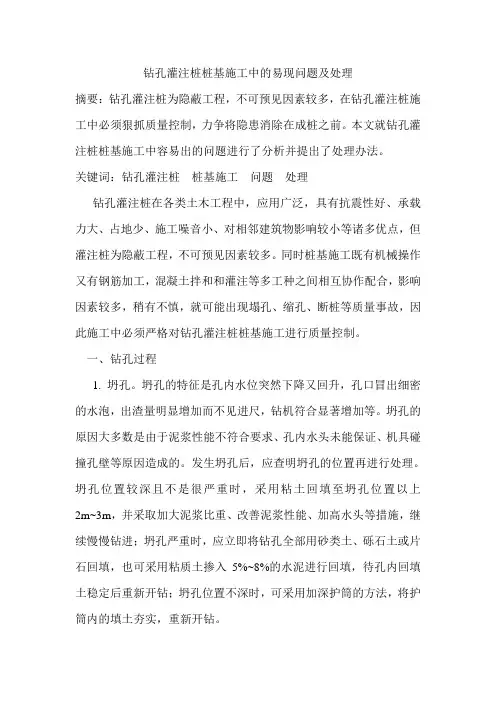

钻孔灌注桩桩基施工中的易现问题及处理摘要：钻孔灌注桩为隐蔽工程，不可预见因素较多，在钻孔灌注桩施工中必须狠抓质量控制，力争将隐患消除在成桩之前。
本文就钻孔灌注桩桩基施工中容易出的问题进行了分析并提出了处理办法。
关键词：钻孔灌注桩桩基施工问题处理钻孔灌注桩在各类土木工程中，应用广泛，具有抗震性好、承载力大、占地少、施工噪音小、对相邻建筑物影响较小等诸多优点，但灌注桩为隐蔽工程，不可预见因素较多。
同时桩基施工既有机械操作又有钢筋加工，混凝土拌和和灌注等多工种之间相互协作配合，影响因素较多，稍有不慎，就可能出现塌孔、缩孔、断桩等质量事故，因此施工中必须严格对钻孔灌注桩桩基施工进行质量控制。
一、钻孔过程1. 坍孔。
坍孔的特征是孔内水位突然下降又回升，孔口冒出细密的水泡，出渣量明显增加而不见进尺，钻机符合显著增加等。
坍孔的原因大多数是由于泥浆性能不符合要求、孔内水头未能保证、机具碰撞孔壁等原因造成的。
发生坍孔后，应查明坍孔的位置再进行处理。
坍孔位置较深且不是很严重时，采用粘土回填至坍孔位置以上2m~3m，并采取加大泥浆比重、改善泥浆性能、加高水头等措施，继续慢慢钻进；坍孔严重时，应立即将钻孔全部用砂类土、砾石土或片石回填，也可采用粘质土掺入5%~8%的水泥进行回填，待孔内回填土稳定后重新开钻；坍孔位置不深时，可采用加深护筒的方法，将护筒内的填土夯实，重新开钻。
2. 斜孔。
斜孔一般多发生在采用冲击钻成孔上。
造成斜孔的原因通常是由于地质松软不均、岩面倾斜、钻架移位、钻架不平或钻头遇到孤石等原因造成的。
钻孔时，要经常检查钻盘是否水平或钢丝绳是否垂直，孔口位置的钻杆或钢丝绳的平面位置是否正确，一旦发现片偏差应及时调整。
当出现斜孔时，一般可在偏斜处吊住钻头反复钻孔，使钻孔正直。
偏斜严重时，应回填粘质土（采用回旋钻成孔）或片石（采用冲击钻成孔）到偏斜处顶面，待沉积密实稳定后重新开始。
3. 扩孔。
扩孔大多数是由于孔壁坍塌或钻杆摆动过大造成的。

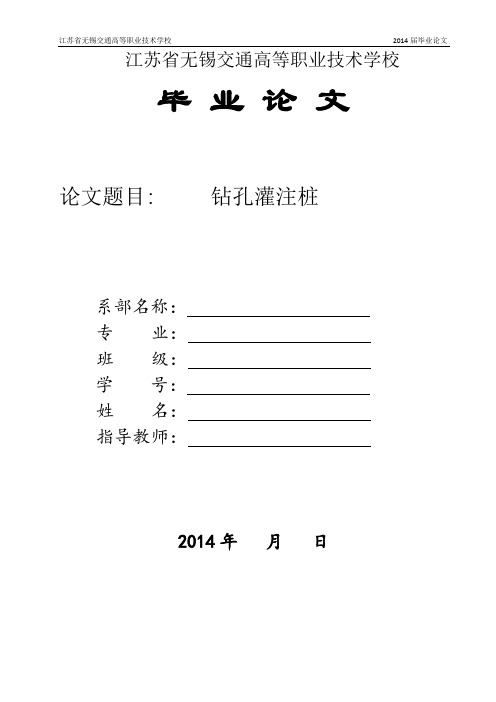

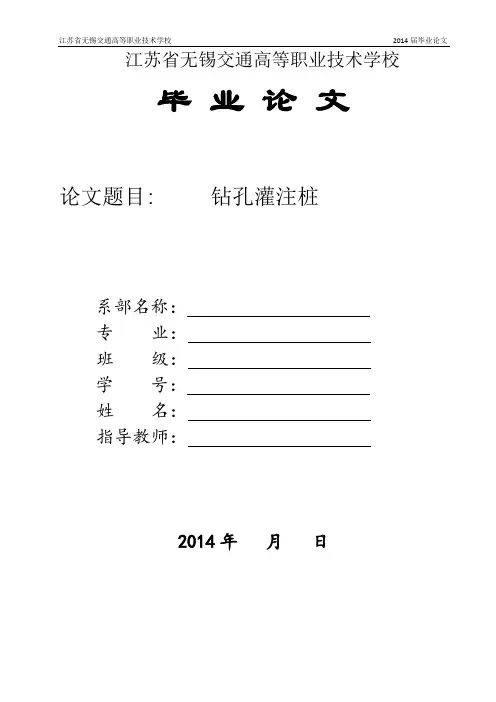

江苏省无锡交通高等职业技术学校毕业论文论文题目: 钻孔灌注桩2014年月日目录1.摘要 (1)1.引言 (1)2.钻孔灌注桩概述 (2)2.1钻孔灌注桩的发展历史 (2)2.2钻孔灌注桩的发展动向 (2)2.3钻孔灌注桩的特点 (3)3.钻孔灌注桩施工 (4)3.1钻孔灌注桩施工准备工作 (4)3.2钻孔灌注桩施工工艺 (5)3.2.1反循环钻孔施工工艺 (5)3.2.2正循环钻孔施工工艺 (6)3.2.3旋挖钻孔施工工艺 (6)4.钻孔灌注桩施工质量控制点 (7)4.1泥浆的制备 (7)4.2清孔 (8)4.3钢筋笼制作 (9)4.4水下混凝土的浇注 (9)5.钻孔灌注桩质量事故的原因和预防 (10)5.1坍孔及预防措施 (10)5.2桩底沉渣过厚及预防措施 (10)5.3护筒失效及预防措施 (11)5.4孔斜及预防措施 (11)5.5缩颈、扩径及预防措施 (11)5.6钢筋笼偏位及预防措施 (12)5.7断桩及预防措施 (12)6.结论 (13)参考文献 (14)附件 (15)钻孔灌注桩施工质量控制研究摘要：钻孔灌注桩作为高架桥的基础，其质量控制在高架桥的施工质量控制中起着至关重要的作用。
本文结合镇江市312国道谷阳南互通的具体施工情况，浅谈一下钻孔灌注桩的施工工艺及质量控制。
镇江市312国道改线段工程自老312国道谢岗村南侧，终于312国道与通江路交叉处。
本标段共有D1.2m、D1.5m,D1.8m三种类型的钻孔灌注桩，分为摩擦桩、嵌岩桩，以中风化安山岩、粉砂岩为持力层，其中D1.2m、D1.5m,D1.8m钻孔灌注桩需埋设声测管。
关键词：钻孔灌注桩；施工工艺；质量控制点；事故预防1引言随着我国工程建设事业的蓬勃发展，在高层建筑、重型厂房、桥梁、港口等工程中大量采用桩基础，桩基已成为工程中重要的基础形式，在所有桩基类型中，灌注桩应用最为普遍，其中尤以钻孔灌注桩为主。
钻孔灌注桩具有低噪音、小震动、无挤土，对周围环境及邻近建筑影响小，能穿越各种复杂地层和形成较大的单桩承载力，适应各种地质条件和不同规模建筑物等优点。
钻孔灌注桩施工pile construction系别：土木工程专业：道路桥梁工程技术班级：学号：姓名：指导教师：完成日期：2012-5-20目录摘要 (3)1 编制依据和工程概况 (4)1.1 编制依据 (4)1.2 工程概况 (4)2 施工准备 (5)2.1施工准备 (5)2.2施工计划 (5)3 桥梁施工 (6)3.1 基础施工方案 (6)3.2 台、立柱及盖梁等施工流程 (6)3.3 梁板施工工艺 (15)3.3.1梁板预制施工工艺流程 (15)3.3.2预制混凝土梁板的运输及安装 (16)3.4 桥面系施工 (16)3.4.1铰缝施工 (17)3.4.2桥面铺装 (17)3.4.3护栏施工 (18)3.4.4桥面防水系施工 (18)3.4.5伸缩缝施工 (19)3.4.6搭板施工 (19)4 重点和难点工程的施工方法和措施 (20)4.1钻孔灌注桩 (20)4.1.1总体钻孔施工安排 (20)4.1.2桩基施工技术方案及要求 (20)4.1.3其他应注意事项 (28)5 结束语 (28)参考文献 (29)谢辞 (30)摘要随着经济飞速的发展,我国的公路建设也呈现出突飞猛进的势态。
本文主要分析了公路桥梁建设中施工技术的难点、施工方案和施工的关键技术。
桥涵工程中的桩基属于关键工程，又是整个桥涵施工中的重点和薄弱部分，需要在施工中重点控制。
现结合滨海公路秦唐界至曹妃甸工程二滦河大桥施工。
着重讲解钻孔灌注桩在桥涵施工方案中的施工方法及措施关键词：公路桥梁施工；桩基；钻孔灌注桩；AbstractWith the rapid economic development, China's road construction is also showing a rapid state of affairs. This paper analyzes the difficulties of construction technology in the construction of roads and bridges, construction programs and construction technology. Familiar with the design documents, construction drawings and site check the raw data for further investigation and analysis, pre-construction design and technological exchanges, the development of the construction program, construction design points, the highway bridge construction technology.Bridges and Culverts in the pile is a key project is the focus and the weak part of the entire bridge and culvert construction, and control the focus in the construction. Qin Tang sector are now combined with the coastal highway to Caofeidian works two Luan River Bridge construction. Focused on the bored pile construction methods and measures in the bridge and culvert construction programKey words:Highway and Bridge Construction; pile; bored pile1 编制依据和工程概况1.1 编制依据1、滨海公路秦唐界至曹妃甸工程二滦河大桥施工设计图纸。
************学院毕业论文论文题目：浅谈钻孔灌注桩的施工工艺系部：工程系学生姓名：****专业名称：建筑工程技术班级/学号：***********指导教师：****浅谈钻孔灌注桩的施工工艺【摘要】目前,在高层建筑、重型厂房等工程中大量采用桩基础,桩基已成为我国工程建设中最为重要的基础形式。
在所有桩基类型中,灌注桩应用较为普遍,灌注桩由于对各种地质条件的适应性强、施工简略易操作且设备投入不是很大,目前,在各类房屋及建筑中都得到了广泛的应用。
本文主要从灌注桩的施工工艺方面对其进行简单探讨和分析。
【关键词】桩基础，钻孔灌注桩，施工工艺目录前言 (1)1、钻孔前的准备工作 (2)2、冲击钻钻孔注意事项 (3)2.1、钻孔 (3)2.2、成孔检测、清孔 (4)3、钢筋笼的制造和安放 (5)4、导管、灌注机具的准备、混凝土的配制 (6)4.1、下导管 (6)4.2、混凝土的配制 (6)4.3、灌注水下混凝土及应注意事项 (6)4.4、成桩检测 (7)4.5、桩身缺陷处理 (7)5、灌注水下砼及注意事项 (9)6、结论 (10)致谢 (12)参考文献 (13)前言钻孔桩基础施工简便、操作易掌握、设备投入一般不是很大，因而，无论在铁路、公路、水利水电等大型建设，还是在各类房屋及民用建筑中都得到了广泛应用。
钻孔桩是在泥浆护壁条件下，利用机械钻进形成桩孔，采用导管法灌注水下混凝土的施工方法。
钻孔、灌注混凝土都是在水下进行，工程质量只能通过科学的过程控制和完工后的仪器检测来确认。
因而，对作业人员的操作熟练程度、工艺水平都有较高的要求。
如何有效地避免钻孔过程中出现钻头掉落和灌注水下混凝土过程中发生断桩等现象，杜绝混凝土夹渣、不均匀的质量弊病，发生施工质量问题后如何恰如其分地处理以保证整个过程的质量是工程界一直在研究而又未能彻底解决的问题，因此要正确掌握钻孔灌注桩施工工艺。
1、钻孔前的准备工作钻孔前的准备工作主要包括桩位放样，整理场地，布设施工便道，设置供电及供水系统，制作和埋设护筒，泥浆的制备和准备钻孔机具等。
钻孔灌注桩的论文摘要：钻孔灌注桩作为一种常见的地基处理方法，已被广泛应用于土木工程领域。
本文将介绍钻孔灌注桩的定义、分类、施工工艺、设计原理、应用场景及优缺点等相关内容。
通过对钻孔灌注桩的深入探讨，旨在为工程师和建筑师提供参考，并促进该领域的研究和进步。
1. 引言钻孔灌注桩是一种通过钻孔将混凝土灌注到孔中形成的桩基，用于增加地基的承载能力和稳定性。
它被广泛应用于建筑、交通、水利、环境工程等领域，成为现代土木工程领域不可或缺的重要技术手段。
2. 钻孔灌注桩的分类根据桩身材料的不同，钻孔灌注桩可以分为钢筋混凝土灌注桩和预应力混凝土灌注桩。
钢筋混凝土灌注桩通常采用钢筋和钢管配合混凝土灌注而成，而预应力混凝土灌注桩则在施工过程中通过预先施加的压力使桩身产生预应力。
根据桩身形状的不同，钻孔灌注桩可以分为圆形灌注桩、方形灌注桩和异形灌注桩。
圆形灌注桩形状简单，施工方便，适用于大部分场景。
方形灌注桩由于其边角呈直角，能够提供更好的水平承载能力，适用于需要阻力较大的场景。
异形灌注桩是根据具体工程要求设计而成的特殊形状桩身。
3. 钻孔灌注桩的施工工艺钻孔灌注桩的施工包括钻孔、清洁孔洞、灌注混凝土、加固、养护等过程。
首先，在预定的位置进行钻孔，钻孔的直径和深度根据设计要求确定。
然后，清洁孔洞，确保孔洞内部干净，并除去松散的土层。
接着，进行混凝土的灌注，将混凝土从孔洞底部提升至孔顶，以确保均匀灌注。
最后，进行加固和养护工作，使灌注桩得到充分的固结和强度发展。
4. 钻孔灌注桩的设计原理钻孔灌注桩的设计原理包括桩身的承载力计算和桩身的抗拔承载力计算。
桩身的承载力计算主要关注桩身与土壤的相互作用，通过分析桩身与土壤之间的侧摩擦力和端阻力，确定桩的承载力。
桩。

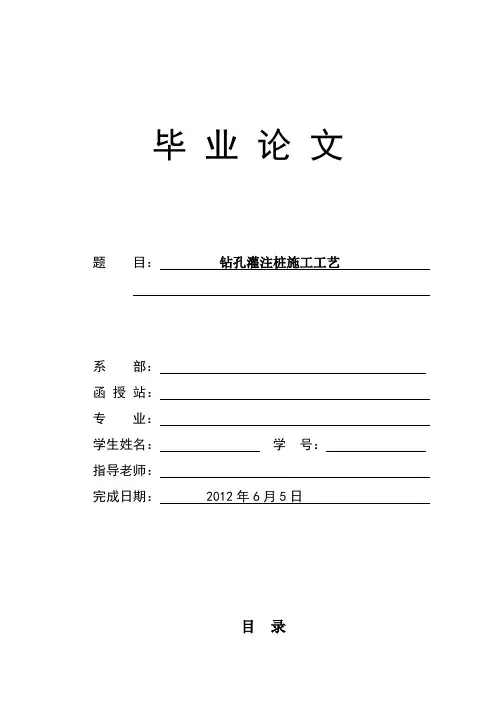

毕业论文题目：钻孔灌注桩施工工艺系部：函授站：专业：学生姓名：学号：指导老师：完成日期： 2012年6月5日目录摘要、关键词 (1)前言 (2)一、工程概况 (3)二、钻孔灌注桩施工工艺 (4)（一）埋设护筒 (4)（二）安装钻机 (4)（三）钻机钻进 (4)（四）检孔 (5)（五）清孔 (5)（六）下钢筋笼 (5)（七）灌注水下混凝土 (6)（八）施工作业顺序 (6)（九）检测项目及结果 (7)结论 (8)参考文献 (9)致谢 (10)钻孔灌注桩施工工艺摘要：本文通过云南石锁高速公路K12+530黑龙潭大桥建设，对弱风化钙质砂质泥岩地区桥梁灌注桩施工技术方面展开论述，结合当地实际地质情况，合理选择冲击钻孔桩工艺技术综合应用所取得的效果，对今后类似条件的灌注桩施工技术具有指导意义。
关键词：冲击钻孔；灌注桩；施工工艺；前言近年国内正值大规模的高速公路建设，桥梁是高速公路建设中必不可少的组成部分，而桩是桥梁的基础也是保证其整体性和承受荷载的重要部位。
桥桩的施工工艺大部分都是采用钻孔灌注桩，钻孔灌注桩是采用机械设备在土中形成一定直径的井孔到设计孔底标高后，将预制好的钢筋笼放入井孔中，然后就地灌注混凝土成桩而构成桥梁基础。
桩基础具有承载力高、可以穿越软弱土层、便于水下施工及沉降量小等优点，在桥梁建设中所占的比例越来越高。
按成孔（设备）方法机动推钻、正（反）循环回转钻、正（反）循环潜水钻、冲抓（击）钻机、冲抓锥、螺旋钻等，，本文主要介绍冲击钻成孔及灌注方法。
一、工程概况该工程地处云南省石林县，工程名称为K12+530黑龙潭大桥，桥区左侧为黑龙潭水库（桩基距大坝160m-350m）。
本桥平面在K12+206.621～K12+330.419位于右偏圆曲线（R=4000m）段，K12+330.419～K12+728.677位于直线段,K12+728.677～K12+898.677位于（A=451.664）左偏缓和曲线内；纵面位于直线段（坡度为0.370%）；上部构造采用6×20+6×20+6×20+6×20+4×20+4×20m预力混凝土空心板，先简支后结构连续，全桥共6联。
刍议旋挖钻孔灌注桩桩基施工的质量控制摘要：随着我国的交通基础设施和城市的建设发展迅速，旋挖钻孔灌注桩的适应性很强，设备的投入也不用很大，不仅施工的速度非常快，成本也适中，在施工过程对环境的污染很小、成孔的质量很好、操作起来灵活方便。
安全性能比较高及适用性比较强等优势；本文围绕旋挖钻孔灌注桩桩基施工质量展开探究，以供参考。
关键词：钻孔灌注桩；质量控制；关键点前言利用旋挖钻孔机使用地层和施工条件范围多、施工速度快、成孔质量高、综合成本低的优点施工，取得了一定经济效益和社会效益，较其他钻有相当大的优势，有一定的发展潜力，尤其是在我们这个环境日益恶化时期倡导保护环境绿色施工是我们每个施工人员不得不考虑的问题，利用旋挖钻孔机施工工艺取代其他回旋钻机势在必行。
1项目实例双凤桥车站桩基施工便是采用旋挖成孔施工工艺，双凤桥站为高架三层侧式站台车站，车站采用“站桥合一”结构。
桩基均采用C35钢筋混凝土，有64根，最深桩长为23.5m，最短桩长为16m，平均桩长为19.8m。
2012年5月15日开始首根试桩作业，2012年6月18日全部结束，历时35天，共配备两台07R280D、SR280D型旋挖钻机。
扣除汛期阴雨天气、设备检修等因素影响，平均每天完成2.5根，最多一天完成4根。
2旋挖钻孔桩的施工工艺旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械，带有垂直度自动检测调整可以自动调节桅杆垂直度及钻孔深度的计量；旋挖钻孔桩施工是利用了筒式钻斗底部的斗齿，在液压油缸的加压下钻进，切削土体，并压入容器内，然后由钻杆提出筒式钻头，至孔口后快速回转倒土。
钻孔桩施工分为四个关键环节，即：测量放线（桩基定位）、成孔、钢筋笼制作、水下硂灌注。
桩基混凝土使用商品混凝土，其施工工艺流程：桩基定位→泥浆制作→钻机就位→埋设护筒→钻孔→清渣→钢筋笼制安→安装导管→混凝土灌注→拔出护筒。
3旋挖钻孔灌注桩的施工特点3.1地层适应能力强，适应多种地质条件。
毕业实习报告钻孔灌注桩工程施工技术一、工程概况：TJ-1标项目地处黄河冲洪积平原，沿线连续分布有粉土、粉砂土层，一般处于中密、稍松状态，20m深度范围内的粉（砂）土、粉砂层属轻微～严重等级液化。
全标段范围内共有6座大中桥，一座立交式互通，下部结构基础为钻孔灌注桩基础，均为摩擦桩，桩长为33m～60m范围。
桩径1.2m的234根、桩径1.4m 的100根、桩径1.6m的104根、桩径1.8m的34根，共477根。
二、试桩目的根据实际情况，桩基施工前应进行工艺性试验。
通过试桩，为后续的钻孔灌注桩的施工积累更多的经验。
试桩应取得如下指标：1、钻进时的参数：进尺、泥浆性能等；2、现有钻机在典型地质中的成孔时间，包括在各种地质中的进尺速度；3、灌注前二次清孔后的泥浆指标及清孔方法；4、成孔质量控制的措施（孔径、倾斜度、中心偏位等）；5、验证施工组织方式、各职能部门间的配合、机具和人员配备以及管理体系的适用性；6、扩孔系数；7、沉淀层的厚度。
三、编制依据1、商登高速公路工程第一段合同两阶段施工图设计；2、公路桥涵施工技术规范（JTJ041-2011）；3、公路工程质量检验评定标准（JTG F80/1-2004）；四、试桩桩位选择和机具的选择考虑试桩施工便利情况，项目部决定试桩点定在北互通EK0+198E匝道桥1#桥墩1号桩及四支渠大桥4#桥台0a-1桩，两桥桩位施工便道畅通且离钢筋加工场、混凝土搅拌站较近，施工机械、材料进场方便，钢筋加工场及混凝土搅供应十分方便；两桥试桩的桩径均为1.2 m，桩长分别为41m及48m。
钻孔机械采用JZ50反循环钻机2台，钻头直径1.2m。
五、施工准备情况1、组织机构及人员项目部组织成立了试桩小组，各个部室都安排人员进行全过程参与，下设一个试桩施工队。
工作小组的人员组成及职责如下：试桩施工队安排钻机队长2人、钻机操作手2人、普工6人、电工1人、钢筋工10人。
2、机械设备JZ50反循环钻机2台，钻头直径1.2mTX3-500 32KW电焊机3台16T汽车吊机2辆泥浆泵2台钢筋弯曲机1台钢筋切断机1台钢筋调直机1台混凝土搅拌车3台3、技术准备（1）、导线点、水平点加密与复测已完成，监理已进行现场确认，现场施工放样完毕，并通过监理复核与认可。
浅析钻孔灌注桩施工摘要:随着技术的不断进步，钻孔灌注柱的使用越来越频繁,但因属隐蔽工程,成桩后质量检查比较困难，本文介绍了泥浆护壁钻孔灌注桩施工，从施工程序几个方面叙述了灌注桩施工工常见问题及施工质量控制措施。
关键词：钻孔灌注桩施工施工质量控制措施中图分类号： u443.15+4 文献标识码： a 文章编号：1 钻孔灌注桩施工程序1.1 定位放线采用全站仪以及经纬仪内分点量距法，极坐标法放线。
放线偏差控制在1.o cm以内。
1．2 护筒埋设豆桩机对位(1)埋设护筒：孔中开挖至1．5～2．00左右，经校正、校中后，埋护筒。
护筒选用6mm～8mm钢板制作，护筒内径成大于桩径20cm～40cm，埋深宜大于1m，护筒周围用粘性土回填并压实，以防钻进过程中护筒下沉。
护筒埋设偏差不得大于5cm，护筒必须埋设，以免在施工过程中地表水渗入孔口坍塌。
（2）钻孔灌注桩施工的桩机对位。
由转盘中心点吊垂球对桩位中心点，两点对位偏差不得大于2cm，对位时应重点检查机身及转盘是否水平，如小平需调整后重新对位。
1．3 钻进，泥浆护璧施工成孔钻进时，宜用慢速正循环回转钻进，以便利用粘土自造浆维护孔壁稳定，并始终保持孔内液面高度，控制泥浆比重。
以防砂土坍塌。
每台钻机均有一个泥浆池，用泵将泥浆从泥浆池打入钻杆中。
又从井孔口顺泥浆槽流回泥浆池中。
钻进过程中全部采用原土造浆，泥浆水断地在泥浆池与井孔中循环，并需向井孔中打入清水。
随钻进深度增加，泥浆越求越稠，流动性越来越差，会严重影响钻进速度及成孔质量，此时需及时对抽走泥浆池中的稠泥浆，以降低稠度，泥浆比重控制在1．2左右。
泥浆过稀，钻进速度虽可加快，但对护壁不利，可能造成塌孔；泥浆过稠。
会使钻进速度减慢，并使泥浆过厚，钻进过程中，保证井孔垂直极为重要，即转盘中心和桩孔中心在一钻直线上。
若井孔打斜，将给以后的施工带来极大的难点，对桩的质量也小利如发现钻孔倾斜，应及时采取“吊打”的方法进行修孔。
钻孔灌注桩水下砼灌注的论文（5篇）第一篇：钻孔灌注桩水下砼灌注的论文论文关键词：钻孔灌注桩；水下砼灌注；水下砼性能指标论文摘要：文章对影响钻孔灌注桩水下砼灌注中的砼的性能指标、泥浆性能指标、导管及隔水塞等问题进行了探讨，并根据实际施工经验提出砼、泥浆的合适控制指标，总结了对灌注前的准备、初期灌注、中期灌注、后期灌注的合理有效的控制措施，以确保水下砼灌注的质量。
钻孔灌注桩因具有承载力高、可以穿越软硬岩层及施工方便等优点，在我国沿海地区地基基础工程中被广泛使用。
其中水下砼灌注是钻孔灌注桩成桩质量控制中的关键工序，若施工措施不当就会造成桩缺陷，甚至产生报废桩，从而给施工单位造成重大损失，因此，在水下砼灌注中运用合理的施工控制措施以确保工程质量显得十分重要。
一、水下砼性能指标的控制灌注桩砼有其本身的特殊性，要求砼在灌注中具有较好的流动性、和易性，因此需要控制好砼的性能指标。
1．砼原材料。
细骨料宜选用中粗砂；粗骨料优先选用卵石，其含泥量应小于2%，以确保砼和易性、流动性，防止堵管现象。
2．混凝土的初凝时间。
砼初凝时间应大于桩的砼灌注时间，一般砼初凝时间仅3～5小时，只能满足浅孔小桩径灌注要求，深桩灌注时间约为5～7小时。
因此用于钻孔灌注桩的水下砼应掺加外加剂，使砼的初凝时间大于8小时，所掺加的外加剂不仅要具有缓凝作用，还应具有减水、改善和易性及节省水泥等材料作用。
3.坍落度控制。
在实际施工中坍落度控制在200~220mm较好，这样的砼具有良好流动性。
在钻孔灌注桩水下砼灌注中发生堵管等问题往往砼的坍落度、初凝时间等性能指标有关，所以必须严把砼质量关。
除了控制好砼质量外，在水下砼的灌注过程中还要注意其他方面的控制。
二、水下砼的灌注1．灌注前的准备。
（1）孔内泥浆性能指标的控制：砼灌注前应调控好泥浆性能指标，根据施工经验泥浆比重控制为1.10～1.25、含砂率小于等于8%、粘度小于等于28s。
因为泥浆比重过小，泥浆护壁就容易失去了阻挡土体坍塌的作用，如果泥浆的比重过大、过稠会降低泥浆流动性，增加浇注砼的阻力，使的置换砼产生困难，从而影响成桩的质量。
浅谈钻孔灌注桩施工要点结合工程实际提出了桥梁钻孔灌注桩施工要点钻孔灌注桩施工方法随着我国基础设施建设的快速,钻孔灌注桩作为一种基础形式以其适应性强、成本适中、施工简便等特点广泛地应用于公路桥梁及其它工程领域。
但灌注桩属于隐蔽工程,大部分是在水下进行的,影响灌注桩施工质量的因素很多,质量检查也比较困难,因此对其施工过程每一环节都必须严格要求,稍有不慎或措施不严就会在灌注中产生质量缺陷。
毕业后,在新疆的路桥行业已工作了5年,经历了3个项目,其中就有两个项目的桥梁钻孔灌注桩基础施工,算下来也有近百根桩基了,对于其施工的要点、质量缺陷及其处理方法也有了一定的了解,在此就我的经历简单的说说钻孔灌注桩的施工。
一、钻孔灌注桩施工工艺施工工艺:场地平整—桩位(基础)放线—开挖浆沉淀池及浆沟—护筒埋设—钻机就位—钻孔—清孔换浆—终孔验收—下钢筋笼和导管—灌注水下砼—成桩养护。
二、钻孔灌注桩施工方案1、施工准备①筑平台:用装载机或其它机械在拟开钻位置构筑成平台,用压路机碾压成型。
成形后的平台顶面应高出地下水位或河流水位1.5-2.0m. ②测量放线:平台构筑完成后进行桩位放线,桩位放好后, 要采取护桩保护措施,护桩用Φ12的螺纹钢,外包C20砼。
③埋设护筒护筒加工:护筒采用4mm的厚钢板制成,高度2.00m,护筒整体坚硬不漏水,护筒内径比桩径大20cm,护筒接头处内部无突出物,耐拉、压、不漏水。
护筒埋设:护筒埋设时护筒顶应高出平台地面0.3m-0.5m,护筒底端埋置深度不小于1.5m,并将护筒周围1.0m范围内的土挖除,换填粘性土并分层夯实至平台顶。
护筒中心轴线与桩中心线重合,平面允许误差为5cm,竖直线倾斜不大于1%。
2、钻孔①钻机就位、对中整平,就位前将钻机底部基础再次进行夯实处理,再铺设枕木,防止基础下沉、钻机倾斜。
就位时在护筒上拉出十字丝 ,用锤球对中,钻孔中心与设计桩基中心偏差小于10mm,钻机底盘用水平尺调平,以保证竖直度。
