管径快速计算表(好)

钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管） 20 20×1/2〃20 3/4〃（六分管） 25 25×3/4〃25 1〃（一寸管） 32 32×1〃32 1¼〃（寸二管） 40 40×1¼〃40 1½〃（寸半管） 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，问题：求PVC管道的内外径对照表！！！V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。

压缩空气管道的选择d=18.8(Q/v)1/2d为管道内径，mmd为管道内径，mmQ为介质容积流量，m3/hv为介质平均流速，m/s，此处压缩气体取流速10-15m/s。

计算，d＝48.5mm，实际取57×3.5管道即可。

说明，上述计算为常温下的计算，输送高温气体另行计算为宜。

上述Q指实际气体流量，当指标况下应换算为实际气体流量，由pv=nRT 公式可推导出。

一、空压管道设计属于压力管道范畴（压力大于0.1MPa,管径大于25MM）,你所在的单位应持有《中华人民共和国特种设备设计许可证》。

二、空压站及管道设计，应参照有关规范及相关设计手册。

1、GB50029-2003 压缩空气站设计规范2、GB50316-2000 工业金属管道设计规范3、动力管道设计手册机械工业出版社三、压力管道设计，应按持证单位的《设计质量管理手册》《压力管道设计技术规定》《设计管理制度》等工作程序进行，这是单位设计平台的有效文件，有利于设计工作的正常开展。

四、设计前应有相关设计参数，你的问题中没有说明，无法具体回答。

五、问题1①管材的使用要求应按GB50316-2000执行，参照相关的材料章节。

②公称直径为表征管子、管件、阀门等囗径的名义内直径，其实际数值与内径并不完全相同。

钢管是按外径和壁厚系列组织生产的，管道的壁厚应参照GB50316中金属管道组成件耐压强度计算等有关章节。

根据GB/8163或GB3087或GB6479或GB5310，选用壁厚应大于计算壁厚。

问题2①压力管道的连接应以焊接为主，阀门、设备接囗和特殊要求的管均应用法兰连接。

②有关阀门的选用建议先了解一下阀门的类型、功能、结构形式、连接形式、阀体材料等。

压缩空气管可选用截止阀和球阀，大管径用截止阀，小管径用球阀。

一为安全，二为经济，所谓安全，就是有毒易燃易爆的介质，比如乙炔、纯氧管道，这些介质一旦流速过快，有爆炸等安全方面的危险，所谓经济，就是要算经济账，比如你的压缩空气，都是用压缩机打出来的，压缩机要消耗电，或者消耗蒸汽，要耗电就要算钱，经济流速的选择就是因流速而引起的压力降不能过大，要在经济的范围之内。

排水管渠水流流速计算公式excel全文共四篇示例，供读者参考第一篇示例：排水管渠水流流速计算是在排水工程设计中非常重要的一环，通过准确计算水流流速，可以帮助工程师确定管道尺寸、流量等参数，从而确保排水系统正常运行，防止水浸等问题的发生。

本文将介绍关于排水管渠水流流速计算的一般公式，并通过Excel来实现这一计算过程。

排水管渠水流流速计算涉及到一些基本的流体力学知识，其中最基本的公式莫过于流速公式，即\[Q = V \times A\]\(Q\) 为流量，单位为\(m^3/s\)；\(V\) 为流速，单位为\(m/s\)；\(A\) 为管道截面积，单位为\(m^2\)。

通过这个公式，我们可以得到流速的计算公式为\[V = \frac{Q}{A}\]在实际工程中，由于水流状态的不同（如层流、湍流等），流速的计算可能会比较复杂，一般可以采用经验公式进行计算。

以下是一些常用的流速计算公式：1. 曼宁公式曼宁公式是工程实践中最常用的计算流速的公式之一，其表达式为\[V = \frac{1}{n} \times R^{2/3} \times S^{1/2}\]\(n\) 为摩擦系数，取决于管道的材质和光滑程度；\(R\) 为水力半径，\(R = \frac{A}{P}\)，其中\(A\) 为管道的横截面积，\(P\) 为湿周；\(S\) 为水力坡度，即管道的坡度。

2. 切比雪夫公式切比雪夫公式是一种近似计算流速的方法，其表达式为\(C\) 为经验系数，通常取值范围在0.05-0.1之间。

切比雪夫公式适用于水流速度较高、管道光滑、流态稳定的情况。

3. 流体力学公式流体力学公式是在考虑了粘性流动等因素的基础上进行流速计算的一种方法，其表达式比较复杂，一般需要借助计算机软件来进行计算。

以上是一些常用的水流流速计算公式，实际工程中选用哪种公式取决于具体情况。

下面我们将通过Excel来展示如何使用这些公式进行排水管渠水流速的计算。

六、污水管道的水力计算步骤污水管道的设计方法与水力计算步骤，通过下面的例题予以介绍。

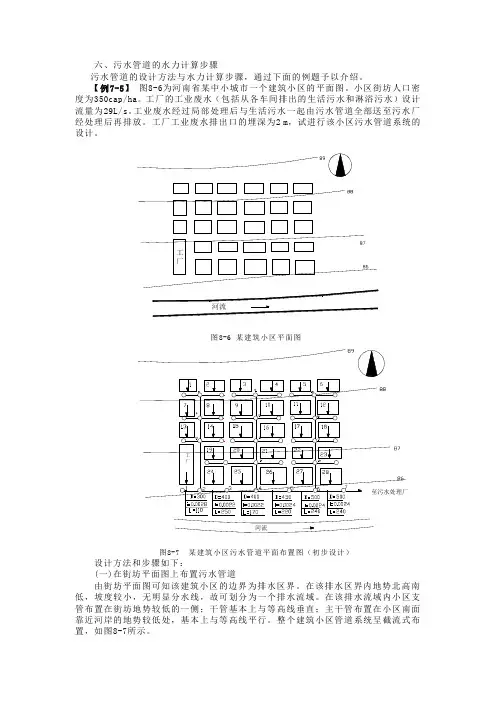

【例7-5】图8-6为河南省某中小城市一个建筑小区的平面图。

小区街坊人口密度为350cap/ha。

工厂的工业废水（包括从各车间排出的生活污水和淋浴污水）设计流量为29L/s。

工业废水经过局部处理后与生活污水一起由污水管道全部送至污水厂经处理后再排放。

工厂工业废水排出口的埋深为2 m，试进行该小区污水管道系统的图8-7 某建筑小区污水管道平面布置图（初步设计）设计方法和步骤如下：(一)在街坊平面图上布置污水管道由街坊平面图可知该建筑小区的边界为排水区界。

在该排水区界内地势北高南低，坡度较小，无明显分水线，故可划分为一个排水流域。

在该排水流域内小区支管布置在街坊地势较低的一侧；干管基本上与等高线垂直；主干管布置在小区南面靠近河岸的地势较低处，基本上与等高线平行。

整个建筑小区管道系统呈截流式布置，如图8-7所示。

（二）街坊编号并计算其面积将建筑小区内各街坊编上号码，并将各街坊的平面范围按比例计算出面积，将其面积值列入表8-7中，并用箭头标出各街坊污水排出的方向。

(三)划分设计管段，计算设计流量根据设计管段的定义和划分方法，将各干管和主干管中有本段流量进入的点(一般定为街坊两端)、有集中流量进入及有旁侧支管接入的点，作为设计管段的起止点并将该点的检查井编上号码，如图8-7所示。

各设计管段的设计流量应列表进行计算。

在初步设计中，只计算干管和主干管的设计流量；在技术设计和施工图设计中，要计算所有管段的设计流量。

本设计为初步设计，故只计算干管和主干管的设计流量，如表8-8所示。

生活污水比流量为：10035086400s q ⨯==0.405(L ／(s ·hm 2))工厂排出的工业废水作为集中流量，在检查井l 处进入污水管道，相应的设计流量分别为29L/s 。

如图8-7和表8-8所示，设计管段1～2为主干管的起始管段，只有集中流量(工厂经局部处理后排出的工业废水)29L/s 流入，故其设计流量为29L/s 。
