小区育种纵轴流脱粒分离装置试验研究

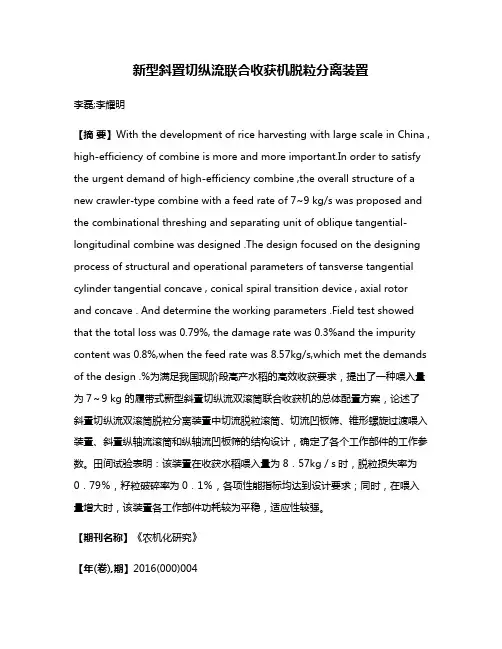

新型斜置切纵流联合收获机脱粒分离装置李磊;李耀明【摘要】With the development of rice harvesting with large scale in China , high-efficiency of combine is more and more important.In order to satisfy the urgent demand of high-efficiency combine ,the overall structure of a new crawler-type combine with a feed rate of 7~9 kg/s was proposed and the combinational threshing and separating unit of oblique tangential-longitudinal combine was designed .The design focused on the designing process of structural and operational parameters of tansverse tangential cylinder tangential concave , conical spiral transition device , axial rotor and concave . And determine the working parameters .Field test showed that the total loss was 0.79%, the damage rate was 0.3%and the impurity content was 0.8%,when the feed rate was 8.57kg/s,which met the demands of the design .%为满足我国现阶段高产水稻的高效收获要求，提出了一种喂入量为7～9 kg 的履带式新型斜置切纵流双滚筒联合收获机的总体配置方案，论述了斜置切纵流双滚筒脱粒分离装置中切流脱粒滚筒、切流凹板筛、锥形螺旋过渡喂入装置、斜置纵轴流滚筒和纵轴流凹板筛的结构设计，确定了各个工作部件的工作参数。

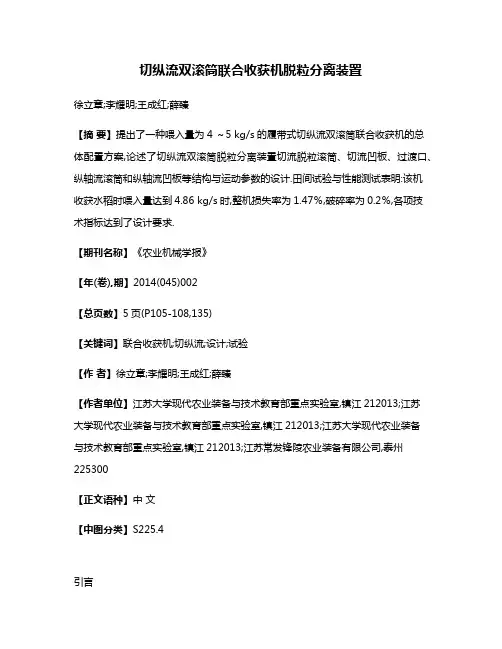

切纵流双滚筒联合收获机脱粒分离装置徐立章;李耀明;王成红;薛臻【摘要】提出了一种喂入量为4 ～5 kg/s的履带式切纵流双滚筒联合收获机的总体配置方案,论述了切纵流双滚筒脱粒分离装置切流脱粒滚筒、切流凹板、过渡口、纵轴流滚筒和纵轴流凹板等结构与运动参数的设计.田间试验与性能测试表明:该机收获水稻时喂入量达到4.86 kg/s时,整机损失率为1.47％,破碎率为0.2％,各项技术指标达到了设计要求.【期刊名称】《农业机械学报》【年(卷),期】2014(045)002【总页数】5页(P105-108,135)【关键词】联合收获机;切纵流;设计;试验【作者】徐立章;李耀明;王成红;薛臻【作者单位】江苏大学现代农业装备与技术教育部重点实验室,镇江212013;江苏大学现代农业装备与技术教育部重点实验室,镇江212013;江苏大学现代农业装备与技术教育部重点实验室,镇江212013;江苏常发锋陵农业装备有限公司,泰州225300【正文语种】中文【中图分类】S225.4引言随着我国水稻育种和栽培技术的进步，尤其是超级稻的大面积推广，水稻单产迅速提高，高产水稻的机械化收获对联合收获机的作业性能提出了更高的要求［1－2］。

目前我国大部分水稻联合收获机喂入量仍为2～3 kg／s的履带式全喂入水稻联合收获机。

脱粒装置主要分为3类：横轴流单滚筒脱粒分离装置、切横流双滚筒脱粒分离装置和纵轴流单滚筒脱粒分离装置。

试验表明切横流双滚筒脱粒分离装置和纵轴流单滚筒脱粒分离装置在收获潮湿、难脱的高产水稻时未脱净率和夹带损失率明显增加、作业效率显著下降［3］。

此外，日本久保田、洋马、韩国大同等公司生产的半喂入式联合收获机不能有效解决水稻高冠层、穗幅差大、割幅增加等带来的夹持抽草、脱粒不净、夹带损失迅速增加等难题，且作业效率难以明显提高，因此其市场需求已呈明显下降趋势。

切流与纵轴流组合式脱粒分离技术，具有脱粒行程长、分离面积大，对潮湿、难脱作物适应性好等优点［4－7］。

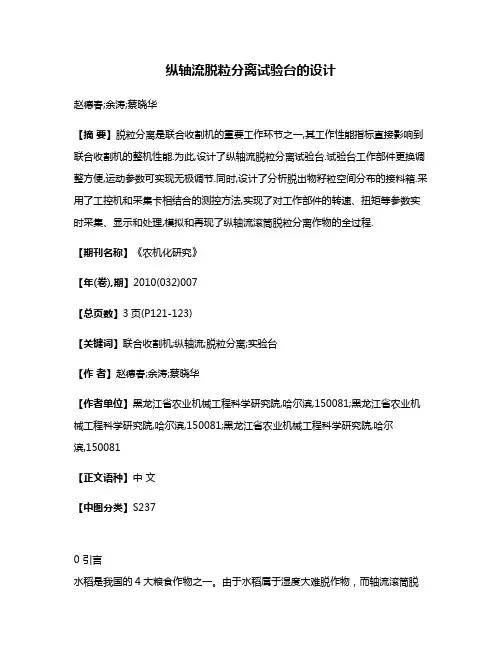

纵轴流脱粒分离试验台的设计赵德春;余涛;蔡晓华【摘要】脱粒分离是联合收割机的重要工作环节之一,其工作性能指标直接影响到联合收割机的整机性能.为此,设计了纵轴流脱粒分离试验台.试验台工作部件更换调整方便,运动参数可实现无极调节.同时,设计了分析脱出物籽粒空间分布的接料箱.采用了工控机和采集卡相结合的测控方法,实现了对工作部件的转速、扭矩等参数实时采集、显示和处理,模拟和再现了纵轴流滚筒脱粒分离作物的全过程.【期刊名称】《农机化研究》【年(卷),期】2010(032)007【总页数】3页(P121-123)【关键词】联合收割机;纵轴流;脱粒分离;实验台【作者】赵德春;余涛;蔡晓华【作者单位】黑龙江省农业机械工程科学研究院,哈尔滨,150081;黑龙江省农业机械工程科学研究院,哈尔滨,150081;黑龙江省农业机械工程科学研究院,哈尔滨,150081【正文语种】中文【中图分类】S2370 引言水稻是我国的4大粮食作物之一。

由于水稻属于湿度大难脱作物，而轴流滚筒脱粒分离装置具有脱粒时间长、作用柔和、脱净率高、破碎率低、分离彻底等特点，因此被广泛地应用在大中小型水稻联合收割机上。

目前，我国大中型水稻联合收割机都采用纵向布置轴流滚筒脱粒分离装置的形式。

脱粒分离是联合收割机的重要工作环节之一，其工作性能指标直接影响到联合收割机的整机性能。

到目前为止，还没有成熟的理论体系能描述纵轴流滚筒脱粒分离的机理。

因此，有必要设计纵轴流滚筒脱粒分离试验台，模拟和再现作物脱粒、分离的全过程。

1 机械系统及工作过程1.1 机械系统结构、功能及主要技术参数1.1.1 机械系统结构纵轴流脱粒分离试验台机械系统结构由试验台机架、物料输送带、喂入搅龙、倾斜输送槽、切流脱粒装置、强制喂入装置、纵轴流双滚筒脱粒分离装置、纵轴流单滚筒脱粒分离装置、可移动接料箱、接草箱以及试验台机架等部分组成，结构如图1所示。

1.接草箱2.接料箱3.轴流脱粒装置4.试验台机架5.后喂入装置6.切流脱粒装置7.倾斜输送槽8.喂入纹龙9.物料输送带图1 纵轴流脱粒分离试验台结构示意图1.1.2 机械系统主要功能纵轴流脱粒分离试验台可进行切流脱粒装置、强制喂入装置、纵轴流双滚筒脱粒分离装置、纵轴流单滚筒脱粒分离装置等工作部件的实验研究，可研究不同喂入量对脱粒分离性能的影响。

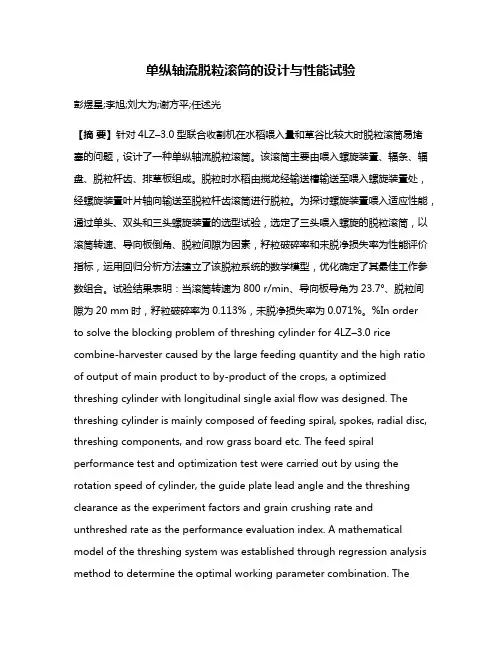

单纵轴流脱粒滚筒的设计与性能试验彭煜星;李旭;刘大为;谢方平;任述光【摘要】针对4LZ–3.0型联合收割机在水稻喂入量和草谷比较大时脱粒滚筒易堵塞的问题，设计了一种单纵轴流脱粒滚筒。

该滚筒主要由喂入螺旋装置、辐条、辐盘、脱粒杆齿、排草板组成。

脱粒时水稻由搅龙经输送槽输送至喂入螺旋装置处，经螺旋装置叶片轴向输送至脱粒杆齿滚筒进行脱粒。

为探讨螺旋装置喂入适应性能，通过单头、双头和三头螺旋装置的选型试验，选定了三头喂入螺旋的脱粒滚筒，以滚筒转速、导向板倒角、脱粒间隙为因素，籽粒破碎率和未脱净损失率为性能评价指标，运用回归分析方法建立了该脱粒系统的数学模型，优化确定了其最佳工作参数组合。

试验结果表明：当滚筒转速为800 r/min、导向板导角为23.7°、脱粒间隙为20 mm时，籽粒破碎率为0.113%，未脱净损失率为0.071%。

%In orderto solve the blocking problem of threshing cylinder for 4LZ–3.0 rice combine-harvester caused by the large feeding quantity and the high ratio of output of main product to by-product of the crops, a optimized threshing cylinder with longitudinal single axial flow was designed. The threshing cylinder is mainly composed of feeding spiral, spokes, radial disc, threshing components, and row grass board etc. The feed spiral performance test and optimization test were carried out by using the rotation speed of cylinder, the guide plate lead angle and the threshing clearance as the experiment factors and grain crushing rate and unthreshed rate as the performance evaluation index. A mathematical model of the threshing system was established through regression analysis method to determine the optimal working parameter combination. Theexperiment shows that the threshing performance will be the best with the cylinder rotation speed of 800 r/min, the guide plate lead angle of 23.7° and the threshing clearance of 20 mm, which could reachthe grain crushing rate of 0.113 % and the unthreshed rate of 0.071%.【期刊名称】《湖南农业大学学报（自然科学版）》【年(卷),期】2016(042)005【总页数】7页(P554-560)【关键词】水稻;纵轴流;脱粒滚筒;喂入螺旋;籽粒破碎率;未脱净损失率【作者】彭煜星;李旭;刘大为;谢方平;任述光【作者单位】湖南农业大学工学院，湖南长沙 410128; 南方粮油作物协同创新中心，湖南长沙 410128;湖南农业大学工学院，湖南长沙 410128; 南方粮油作物协同创新中心，湖南长沙 410128;湖南农业大学工学院，湖南长沙 410128; 南方粮油作物协同创新中心，湖南长沙 410128;湖南农业大学工学院，湖南长沙 410128; 湖南省现代农业装备工程技术研究中心，湖南长沙 410128; 南方粮油作物协同创新中心，湖南长沙 410128;湖南农业大学工学院，湖南长沙 410128; 南方粮油作物协同创新中心，湖南长沙 410128【正文语种】中文【中图分类】S225.4纵轴流脱粒分离装置具有横向体积小、可延长脱分时间、脱分效果好的优点[1–5]，目前南方水稻产区高喂入量水稻联合收割机主要采用这种脱粒分离装置。
