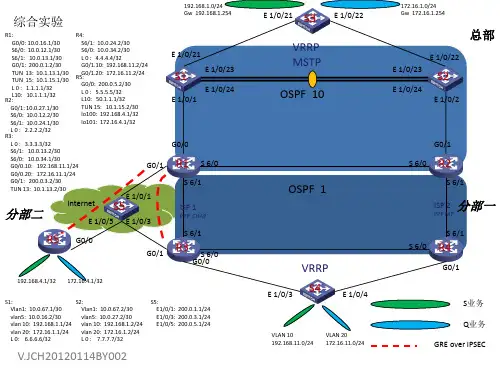

IP路由基础实验1 功能需求及组网说明PCA PCBSTP配置『配置环境参数』1.路由器RouterA和RouterB通过Serial接口互连2.pcA与pcB分别与RouterA和RouterB的GigabitEthernet接口互连。
『组网需求』配置路由器使pcA与pcB相互连通。
2 数据配置步骤【RouterA路由器配置】<RouterA><RouterA>system-view[RouterA]interface Serial 1/0 [RouterA-Serial1/0]ip address 192.168.2.1 255.255.255.0 [RouterA-Serial1/0]quit[RouterA]interface GigabitEthernet 0/1[RouterA-GigabitEthernet0/1]ip address 192.168.1.1 255.255.255.0[RouterA]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2【RouterB路由器配置】<RouterB><RouterB>system-view[RouterB]interface Serial 1/0 [RouterB-Serial1/0]ip address 192.168.2.2 255.255.255.0 [RouterB-Serial1/0]quit[RouterB]interface GigabitEthernet 0/1[RouterB-GigabitEthernet0/1]ip address 192.168.3.1 255.255.255.0[RouterB]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1【补充说明】1.串口的配置需要在接口视图下完成shutdown和undo shutdown命令之后才生效；2.使用display ip routing-table 查看路由表信息。
H3CNE配置VLAN的Access链路端口和Trunk链路端口实验 4 VLAN实验任务一：配置Access链路端口本实验任务通过在交换机上配置Access链路端口而使PC处于不同VLAN，隔离PC间的访问，从而使学员加深对Access链路端口的理解。
步骤一：建立物理连接并运行超级终端将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。
电缆的RJ-45头一端连接交换机的Console口；9针RS-232接口一端连接计算机的串行口。
检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请学员在用户视图下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。
步骤二：观察缺省VLAN可以在任意视图下通过display vlan命令查看交换机上的VLAN 相关信息。
从以上输出可知，交换机上的缺省VLAN是1。
请执行合适的命令以查看缺省VLAN的信息，并在下面的空格中写出完整的命令display vlan 1步骤三：配置VLAN并添加端口分别在SWA和SWB上创建VLAN 2，并将PCA和PCC所连接的端口Ethernet1/0/1添加到VLAN 2中。
配置SWA：请执行合适的命令在SWA上创建VLAN 2并将端口Ethernet1/0/1添加到VLAN 2中，在下面的空格中写出完整的命令：[SWA]vlan 2[SWA-vlan2]port Ethernet 1/0/1配置SWB：请执行合适的命令创建VLAN 2并将端口Ethernet1/0/1添加到VLAN 2中，在下面的空格中写出完整的命令：[SWB]vlan 2[SWB-vlan2]port Ethernet 1/0/1在交换机上查看有关VLAN以及VLAN 2的信息：在SWA上查看配置的Vlan信息，请在下面空格中填写完整的命令：[SWA]display vlan在SWA上查看VLAN 2的信息，请在下面空格中填写完整的命令：[SWA]display vlan 2步骤四：查看物理端口链路类型请执行合适的命令查看交换机的物理端口Ethernet1/0/1的信息，在下面的空格中写出完整命令：[SWA]display interface Ethernet 1/0/1执行上述命令，从命令的输出信息中可以发现，端口Ethernet1/0/1的PVID是2，端口Ethernet1/0/1的链路类型是access，该端口Tagged VLAN ID是 none，该端口Untagged VLAN ID是2步骤五：测试VLAN间的隔离我们在PC上配置IP地址，通过Ping命令来测试处于不同VLAN 间的PC能否互通。
网络工程实验指导书（基于H3C路由器交换机）实验1 计算机和交换机的基本设置1．实验目的（1）学会计算机网中主机IP地址和网关地址的设置。
（2）掌握主机与交换机间连通测试。
（3）掌握交换机端口参数的设置，熟悉交换机私有地址的设定规则。
2．实验拓扑结构3．实验内容与步骤（1）打开软件调用交换机和主机，建立实验拓扑要求的连接。
（2）配置交换机名和密码，操作如下：Quidway>systempassword:[Quidway]sysname switch ;交换机命名[switch]super password simple 111 ;设置特权密码[switch]user-interface vty 0 4[switch-ui-vty0-4]authentication-mode password[switch-ui-vty0-4]set authentication-mode password simple 222[switch-ui-vty0-4]user privilege level 3[switch-ui-vty0-4]quit[switch]quit（3）配置并查看VLANswitch]vlan 2[switch-vlan2]port ethernet0/2[switch-vlan2]port e0/4 to et0/6[switch-vlan2]quit[switch]dis vlan[switch]int e0/3[switch-Ethernet0/3]port access vlan 2[switch-Ethernet0/3]quit[switch]dis vlan[switch]dis curr[switch]interface vlan 1[switch-Vlan-interface1]ip address 10.65.1.8 255.255.0.0 [switch-Vlan-interface1]quit[switch]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2[switch]ip default-gateway 10.65.1.2[switch]dis curr[switch]save（4）配置主机地址login:rootpassword:linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [root@PCA root]#ifconfig[root@PCA root]#route add default gw 10.65.1.2[root@PCA root]#route（5）主机与交换机间的连通测试[root@PCA root]#ping 10.65.1.8[root@PCA root]#telnet 10.65.1.84．思考总结（1）特权密码的作用是什么？密码丢失如何处理？（2）主机地址与交换机IP地址设置应注意哪些问题。
H3C 实验手册1. 简介本实验手册旨在帮助使用H3C网络设备的用户了解和掌握设备的基本配置和操作。
通过本手册，用户可以学习到H3C 设备的基本原理、配置方法和故障排除技巧，为日常网络维护与管理提供参考。
2. 实验环境准备在开始实验之前，您需要具备以下准备条件：•一台已经连接到H3C网络设备的计算机；•熟悉基本的网络知识和术语；•已经获取到H3C设备的管理权限。
3. 实验内容本实验手册将围绕以下主题进行介绍和实践操作：3.1 设备初始化和基本配置在本实验中，您将学习如何初始化H3C网络设备并进行基本的配置。
主要内容包括：•连接到设备的控制台或远程管理终端；•设置设备主机名和管理口IP地址；•创建管理员账户和密码；•配置时间和日期；•保存配置并重启设备。
3.2 VLAN的配置和管理本实验将向您展示如何在H3C网络设备上进行虚拟局域网（VLAN）的配置和管理。
您将学习到以下内容：•VLAN的概念和作用；•创建和删除VLAN；•配置端口的VLAN成员关系；•配置VLAN间的互联；•验证VLAN配置的正确性。
3.3 静态路由配置静态路由是网络中常用的路由方式之一，您将在本实验中学习到如何在H3C网络设备上配置和管理静态路由，主要内容包括：•静态路由的概念和特点；•配置静态路由的基本步骤；•验证静态路由的配置和运行状态；•静态路由的故障排除方法。
3.4 动态路由配置动态路由是网络中常见的自适应路由协议之一，本实验将向您介绍和演示如何在H3C网络设备上配置和管理动态路由协议（例如OSPF和BGP），主要内容包括：•动态路由的概念和原理；•配置动态路由协议的基本步骤；•配置路由策略和路由过滤；•监控和调试动态路由协议。
3.5 交换机配置和管理本实验将向您展示如何在H3C网络设备中配置和管理交换机功能，主要内容包括：•交换机的工作原理和基本配置；•网络接口配置和管理；•交换机端口的安全性配置；•配置VLAN间的交换。
