组网实验报告

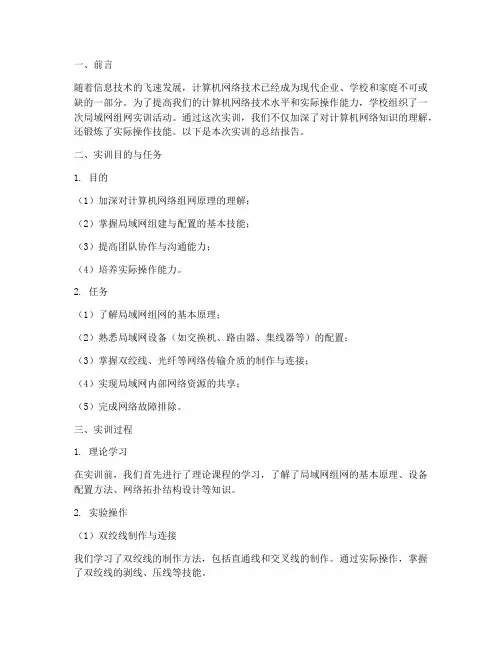

一、前言随着信息技术的飞速发展，计算机网络技术已经成为现代企业、学校和家庭不可或缺的一部分。

为了提高我们的计算机网络技术水平和实际操作能力，学校组织了一次局域网组网实训活动。

通过这次实训，我们不仅加深了对计算机网络知识的理解，还锻炼了实际操作技能。

以下是本次实训的总结报告。

二、实训目的与任务1. 目的（1）加深对计算机网络组网原理的理解；（2）掌握局域网组建与配置的基本技能；（3）提高团队协作与沟通能力；（4）培养实际操作能力。

2. 任务（1）了解局域网组网的基本原理；（2）熟悉局域网设备（如交换机、路由器、集线器等）的配置；（3）掌握双绞线、光纤等网络传输介质的制作与连接；（4）实现局域网内部网络资源的共享；（5）完成网络故障排除。

三、实训过程1. 理论学习在实训前，我们首先进行了理论课程的学习，了解了局域网组网的基本原理、设备配置方法、网络拓扑结构设计等知识。

2. 实验操作（1）双绞线制作与连接我们学习了双绞线的制作方法，包括直通线和交叉线的制作。

通过实际操作，掌握了双绞线的剥线、压线等技能。

（2）交换机配置我们学习了交换机的基本配置方法，包括VLAN划分、端口配置、端口镜像等。

通过实验，我们成功配置了一台交换机，实现了局域网内部网络资源的隔离与共享。

（3）路由器配置我们学习了路由器的基本配置方法，包括静态路由、动态路由、NAT等。

通过实验，我们成功配置了一台路由器，实现了局域网与广域网的互联。

（4）网络资源共享我们学习了网络资源共享的方法，包括文件共享、打印机共享等。

通过实验，我们成功实现了局域网内部网络资源的共享。

（5）网络故障排除在实训过程中，我们遇到了各种网络故障，如网络不通、速度慢等。

通过分析故障原因，我们学会了如何排除这些故障。

四、实训成果1. 成功组建了一个局域网，实现了网络资源的共享；2. 掌握了局域网设备（如交换机、路由器等）的配置方法；3. 学会了网络传输介质的制作与连接；4. 提高了团队协作与沟通能力；5. 培养了实际操作能力。

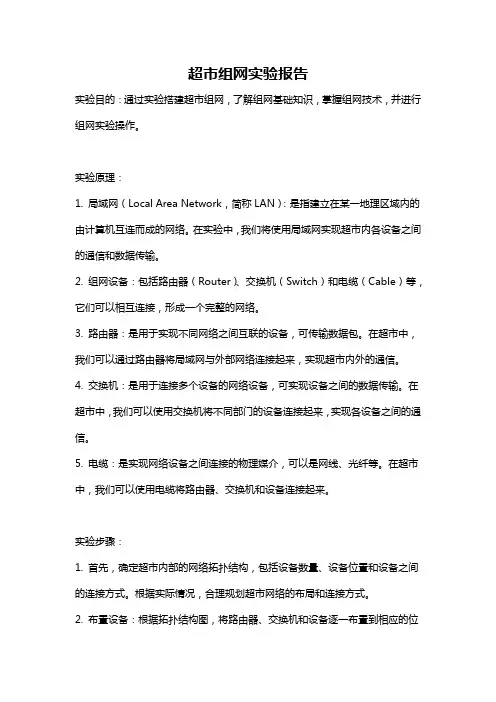

超市组网实验报告实验目的：通过实验搭建超市组网，了解组网基础知识，掌握组网技术，并进行组网实验操作。

实验原理：1. 局域网（Local Area Network，简称LAN）：是指建立在某一地理区域内的由计算机互连而成的网络。

在实验中，我们将使用局域网实现超市内各设备之间的通信和数据传输。

2. 组网设备：包括路由器（Router）、交换机（Switch）和电缆（Cable）等，它们可以相互连接，形成一个完整的网络。

3. 路由器：是用于实现不同网络之间互联的设备，可传输数据包。

在超市中，我们可以通过路由器将局域网与外部网络连接起来，实现超市内外的通信。

4. 交换机：是用于连接多个设备的网络设备，可实现设备之间的数据传输。

在超市中，我们可以使用交换机将不同部门的设备连接起来，实现各设备之间的通信。

5. 电缆：是实现网络设备之间连接的物理媒介，可以是网线、光纤等。

在超市中，我们可以使用电缆将路由器、交换机和设备连接起来。

实验步骤：1. 首先，确定超市内部的网络拓扑结构，包括设备数量、设备位置和设备之间的连接方式。

根据实际情况，合理规划超市网络的布局和连接方式。

2. 布置设备：根据拓扑结构图，将路由器、交换机和设备逐一布置到相应的位置。

注意保持设备之间的物理连接。

3. 连接设备：使用适当的电缆将路由器、交换机和设备连接起来。

可根据实际情况选择网线、光纤等电缆，并正确接入设备的网口。

4. 配置设备：根据设备的使用说明，对路由器和交换机进行必要的配置，设置IP地址、子网掩码、网关等参数。

5. 测试网络：检查设备的连接状态，确保设备之间能够正常通信。

可通过设备之间的ping命令或网络测试工具对网络进行测试。

实验评价：通过实验搭建超市组网，我对组网有了更深入的了解。

在实验过程中，我学会了布置设备、连接设备和配置设备的方法，也掌握了基本的网络测试和故障排除技巧。

通过实际操作，我进一步巩固了组网相关知识，并提升了实践能力。

第1篇一、实验背景随着互联网技术的飞速发展，酒店行业对网络的需求日益增长。

为了提升客户体验，提高酒店管理效率，我们针对某酒店进行了组网实验，旨在搭建一个高速、稳定、安全、易管理的网络环境。

二、实验目的1. 搭建一个满足酒店客房、餐厅、大堂等区域高速无线接入的网络环境。

2. 实现网络信号全面覆盖，保证客户随时随地高速上网。

3. 提供安全稳定的网络环境，防止非法入侵和病毒传播。

4. 简化网络管理，降低维护成本。

三、实验设备1. 无线控制器：华为AC66002. 无线接入点：华为AP33603. 网络交换机：华为S5700-48P4. 光纤收发器：华为S5700-24F5. 服务器：联想ThinkServer TD1506. 客户端设备：笔记本电脑、手机、平板电脑等四、实验步骤1. 网络规划：根据酒店实际情况，进行网络拓扑设计，确定设备部署位置和数量。

2. 设备配置：对无线控制器、无线接入点、网络交换机、光纤收发器等设备进行配置，包括IP地址分配、VLAN划分、端口镜像、QoS策略等。

3. 服务器配置：配置服务器，包括操作系统安装、数据库安装、应用软件部署等。

4. 无线接入点部署：将无线接入点部署在客房、餐厅、大堂等区域，确保信号覆盖。

5. 测试验证：对网络进行测试，包括无线信号强度、接入速度、安全性等，确保网络性能满足要求。

五、实验结果1. 信号覆盖：经过测试，无线信号覆盖范围达到酒店所有区域，满足客户需求。

2. 接入速度：无线接入速度达到100Mbps，满足客户高速上网需求。

3. 安全性：通过配置防火墙、入侵检测系统等安全设备，确保网络环境安全稳定。

4. 管理方便：通过无线控制器集中管理无线接入点，简化网络管理，降低维护成本。

六、实验总结1. 技术选型：本次实验中，我们选择了华为系列设备，因其稳定性高、性能优越、易于管理等特点，得到了客户的认可。

2. 网络规划：合理的网络规划是确保网络性能的关键，我们在实验过程中充分考虑了酒店实际情况，制定了合理的网络拓扑。

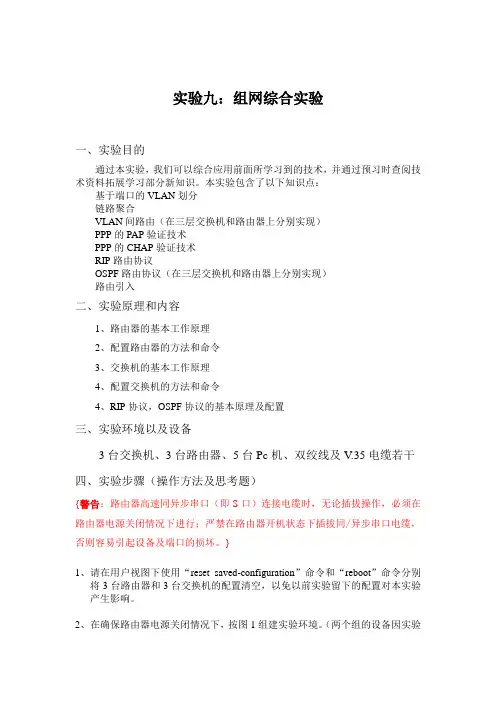

实验九：组网综合实验一、实验目的通过本实验，我们可以综合应用前面所学习到的技术，并通过预习时查阅技术资料拓展学习部分新知识。

本实验包含了以下知识点：基于端口的VLAN划分链路聚合VLAN间路由（在三层交换机和路由器上分别实现）PPP的PAP验证技术PPP的CHAP验证技术RIP路由协议OSPF路由协议（在三层交换机和路由器上分别实现）路由引入二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、交换机的基本工作原理4、配置交换机的方法和命令4、RIP协议，OSPF协议的基本原理及配置三、实验环境以及设备3台交换机、3台路由器、5台Pc机、双绞线及V.35电缆若干四、实验步骤（操作方法及思考题）{警告：路由器高速同异步串口（即S口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/异步串口电缆，否则容易引起设备及端口的损坏。

}1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将3台路由器和3台交换机的配置清空，以免以前实验留下的配置对本实验产生影响。

2、在确保路由器电源关闭情况下，按图1组建实验环境。

（两个组的设备因实验需要联合使用）图1（注：L2SW为二层交换机，L3SW为三层交换机）3、请根据网络结构，合理规划IP地址，合理配置VLAN ID。

按照图中的名称给交换机和路由器命名。

配置交换机的IP地址，路由器各接口和PC机的IP 地址，以及配置各PC机的缺省网关。

五台电脑的ip地址分别为：PC1:202.0.1.2默认网关：202.0.1.1PC2:202.0.2.2默认网关：202.0.2.1PC3:202.0.3.2 默认网关：202.0.3.1PC4:202.0.4.2默认网关：202.0.4.1PC5:202.0.5.2默认网关：202.0.5.1对于交换机L2SW a：[Quidway]sysname L2SW a[L2SW a]vlan 2[L2SW a-vlan2]port e1/0/3 to e1/0/5[L2SW a-vlan2]vlan 3[L2SW a-vlan3]port e1/0/6 to e1/0/8对于L3SW交换机：[Quidway]sysname L3SW对于RT1：[Quidway]sysname RT1[RT1]interface ethernet0/1[RT1-Ethernet0]ip address 192.168.4.1 255.255.255.0 和交换机相连[RT1]interface Serial1/0[RT1-Serial1]ip address 192.168.2.1 255.255.255.0 和RT2相连的端口[RT1-Serial1] shutdown[RT1-Serial1]undo shutdown[RT1]interface Seria2/0[RT1-Serial1]ip address 192.168.1.1 255.255.255.0 和RT3相连的端口[RT1-Serial1] shutdown[RT1-Serial1]undo shutdown对于RT2：[Quidway]sysname RT2[RT2]interface serial5/0[RT2-Serial5/0]ip address 192.168.2.2 255.255.255.0[RT2-Serial0] shutdown[RT2-Serial0]undo shutdown[RT2]interface gigabitEthernet0/1[RT2- gigabitEthernet0/1]ip address 202.0.5.1 255.255.255.0对于RT3：(AR28-11)[Quidway]sysname RT3[RT3] interface Seria2/0[RT3-Serial0/0]ip address 192.168.1.2 255.255.255.0[RT3-Serial0/0] shutdown[RT3-Serial0/0]undo shutdown[RT3]interface Ethernet0/1[RT3-Ethernet0/1]ip address 192.168.3.1 255.255.255.0对于交换机L2SWb：[Quidway]sysname L2SWb[L2SWb]Vlan3[L2SWb-vlan3]port E1/ 0/3 to E1/0/5[L2SWb-vlan3]vlan 4[L2SWb-vlan4]port E1/0/6 to E1/0/8[L2SWb]interface Ethernet 1/0/17[L2SWb-Ethernet1/0/17]port link-type trunk[L2SWb –Ethernet1/0/17]port trunk permit vlan all4、在L2SWa和LS3W之间配置链路聚合。

一、实习背景随着互联网技术的飞速发展，网络在各个领域都扮演着越来越重要的角色。

为了更好地了解网络组网技术，提升自身技能，我在某知名企业进行了为期一个月的组网实习。

在这段时间里，我深入了解了网络组网的基本原理、实施方法以及维护技巧。

二、实习内容1. 网络组网基础知识在实习期间，我首先学习了网络组网的基本概念、网络拓扑结构、网络协议等基础知识。

通过学习，我对网络组网有了初步的认识，了解了不同网络设备的功能和作用。

2. 网络设备配置与调试在实习过程中，我参与了企业内部网络设备的配置与调试工作。

我学习了如何使用网络设备进行IP地址分配、路由配置、交换机VLAN划分等操作，并掌握了一些网络故障排查方法。

3. 网络安全与防护网络安全是网络组网中的重要环节。

在实习期间，我学习了网络安全的基本知识，了解了常见的安全威胁和防护措施。

同时，我还参与了企业内部网络的安全配置与监控工作。

4. 实际项目实施在实习期间，我参与了一个实际的网络组网项目。

在项目经理的指导下，我负责了部分网络设备的配置与调试工作。

通过实际操作，我更加深入地了解了网络组网的全过程。

三、实习收获1. 提升了网络组网基础知识通过实习，我对网络组网的基本概念、原理和设备有了更加深入的了解，为今后的工作打下了坚实的基础。

2. 掌握了网络设备配置与调试技能在实习过程中，我学会了如何配置和调试网络设备，提高了自己的动手能力。

3. 学会了网络安全与防护技巧网络安全是网络组网中的关键环节。

通过实习，我掌握了网络安全的基本知识，为今后的工作提供了保障。

4. 增强了团队协作能力在实习期间，我与团队成员共同完成了网络组网项目，锻炼了自己的团队协作能力。

四、实习体会1. 理论与实践相结合实习过程中，我深刻体会到了理论与实践相结合的重要性。

只有将所学知识运用到实际工作中，才能真正提高自己的技能。

2. 持续学习网络技术发展迅速，作为一名网络工程师，要时刻保持学习的态度，不断更新自己的知识储备。

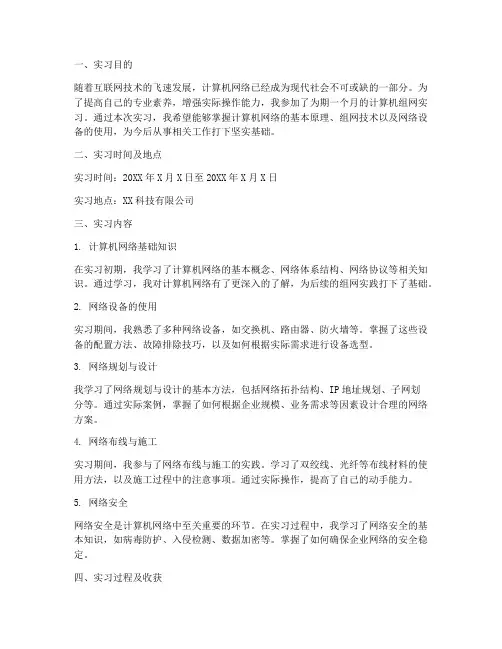

一、实习目的随着互联网技术的飞速发展，计算机网络已经成为现代社会不可或缺的一部分。

为了提高自己的专业素养，增强实际操作能力，我参加了为期一个月的计算机组网实习。

通过本次实习，我希望能够掌握计算机网络的基本原理、组网技术以及网络设备的使用，为今后从事相关工作打下坚实基础。

二、实习时间及地点实习时间：20XX年X月X日至20XX年X月X日实习地点：XX科技有限公司三、实习内容1. 计算机网络基础知识在实习初期，我学习了计算机网络的基本概念、网络体系结构、网络协议等相关知识。

通过学习，我对计算机网络有了更深入的了解，为后续的组网实践打下了基础。

2. 网络设备的使用实习期间，我熟悉了多种网络设备，如交换机、路由器、防火墙等。

掌握了这些设备的配置方法、故障排除技巧，以及如何根据实际需求进行设备选型。

3. 网络规划与设计我学习了网络规划与设计的基本方法，包括网络拓扑结构、IP地址规划、子网划分等。

通过实际案例，掌握了如何根据企业规模、业务需求等因素设计合理的网络方案。

4. 网络布线与施工实习期间，我参与了网络布线与施工的实践。

学习了双绞线、光纤等布线材料的使用方法，以及施工过程中的注意事项。

通过实际操作，提高了自己的动手能力。

5. 网络安全网络安全是计算机网络中至关重要的环节。

在实习过程中，我学习了网络安全的基本知识，如病毒防护、入侵检测、数据加密等。

掌握了如何确保企业网络的安全稳定。

四、实习过程及收获1. 实习过程实习期间，我跟随导师参与了多个实际项目。

在导师的指导下，我负责了部分网络设备的配置、网络故障排查以及网络安全维护等工作。

以下为部分实习过程：（1）某企业网络改造项目：根据企业需求，设计并实施网络改造方案，包括设备选型、网络拓扑设计、IP地址规划等。

（2）某公司网络安全防护项目：针对公司网络面临的潜在安全风险，制定并实施网络安全防护方案，包括防火墙配置、入侵检测系统部署等。

（3）某学校网络布线项目：参与学校网络布线施工，负责部分楼层的光纤布线、网线布线等工作。

实用文档

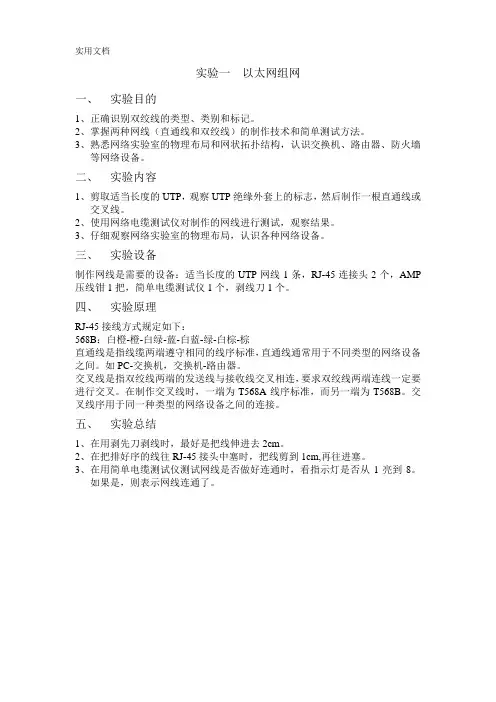

实验一以太网组网
一、实验目的
1、正确识别双绞线的类型、类别和标记。

2、掌握两种网线（直通线和双绞线）的制作技术和简单测试方法。

3、熟悉网络实验室的物理布局和网状拓扑结构，认识交换机、路由器、防火墙
等网络设备。

二、实验内容
1、剪取适当长度的UTP，观察UTP绝缘外套上的标志，然后制作一根直通线或
交叉线。

2、使用网络电缆测试仪对制作的网线进行测试，观察结果。

3、仔细观察网络实验室的物理布局，认识各种网络设备。

三、实验设备
制作网线是需要的设备：适当长度的UTP网线1条，RJ-45连接头2个，AMP 压线钳1把，简单电缆测试仪1个，剥线刀1个。

四、实验原理
RJ-45接线方式规定如下：
568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
直通线是指线缆两端遵守相同的线序标准，直通线通常用于不同类型的网络设备之间。

如PC-交换机，交换机-路由器。

交叉线是指双绞线两端的发送线与接收线交叉相连，要求双绞线两端连线一定要进行交叉。

在制作交叉线时，一端为T568A线序标准，而另一端为T568B。

交叉线序用于同一种类型的网络设备之间的连接。

五、实验总结
1、在用剥先刀剥线时，最好是把线伸进去2cm。

2、在把排好序的线往RJ-45接头中塞时，把线剪到1cm,再往进塞。

3、在用简单电缆测试仪测试网线是否做好连通时，看指示灯是否从1亮到8。

如果是，则表示网线连通了。

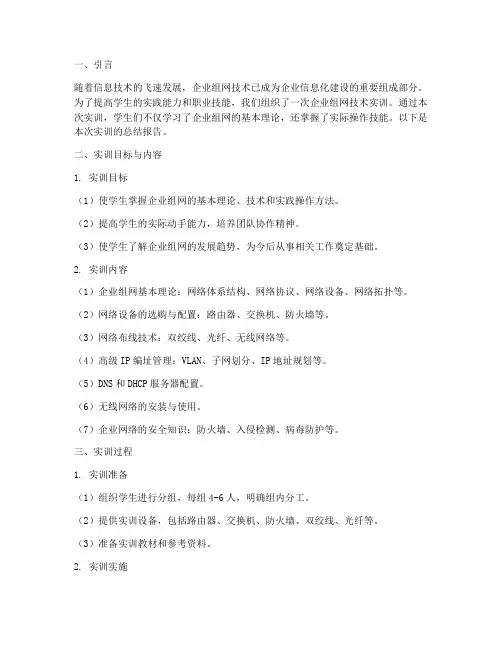

一、引言随着信息技术的飞速发展，企业组网技术已成为企业信息化建设的重要组成部分。

为了提高学生的实践能力和职业技能，我们组织了一次企业组网技术实训。

通过本次实训，学生们不仅学习了企业组网的基本理论，还掌握了实际操作技能。

以下是本次实训的总结报告。

二、实训目标与内容1. 实训目标（1）使学生掌握企业组网的基本理论、技术和实践操作方法。

（2）提高学生的实际动手能力，培养团队协作精神。

（3）使学生了解企业组网的发展趋势，为今后从事相关工作奠定基础。

2. 实训内容（1）企业组网基本理论：网络体系结构、网络协议、网络设备、网络拓扑等。

（2）网络设备的选购与配置：路由器、交换机、防火墙等。

（3）网络布线技术：双绞线、光纤、无线网络等。

（4）高级IP编址管理：VLAN、子网划分、IP地址规划等。

（5）DNS和DHCP服务器配置。

（6）无线网络的安装与使用。

（7）企业网络的安全知识：防火墙、入侵检测、病毒防护等。

三、实训过程1. 实训准备（1）组织学生进行分组，每组4-6人，明确组内分工。

（2）提供实训设备，包括路由器、交换机、防火墙、双绞线、光纤等。

（3）准备实训教材和参考资料。

2. 实训实施（1）讲解企业组网基本理论，让学生了解网络体系结构、网络协议、网络设备等。

（2）进行网络设备的选购与配置，让学生掌握路由器、交换机、防火墙等设备的配置方法。

（3）讲解网络布线技术，让学生了解双绞线、光纤、无线网络等布线方法。

（4）进行高级IP编址管理实训，让学生掌握VLAN、子网划分、IP地址规划等技能。

（5）配置DNS和DHCP服务器，让学生了解DNS和DHCP的作用及配置方法。

（6）进行无线网络安装与使用实训，让学生掌握无线网络配置方法。

（7）讲解企业网络的安全知识，让学生了解防火墙、入侵检测、病毒防护等安全措施。

3. 实训总结（1）组织学生进行实训成果展示，分享学习心得。

（2）对学生的实训成果进行评价，指出优点和不足。

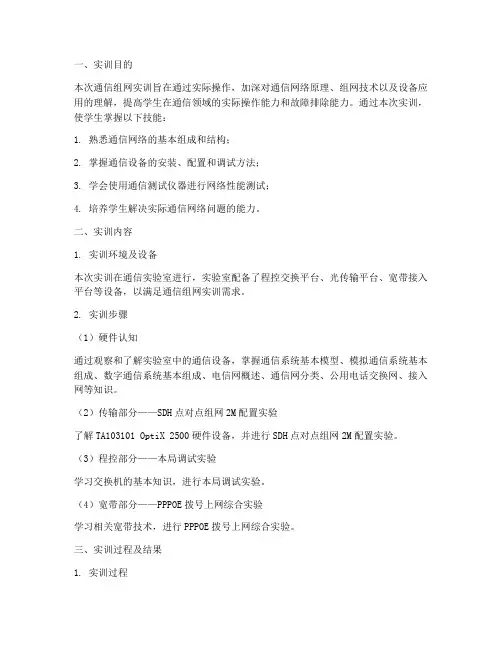

一、实训目的本次通信组网实训旨在通过实际操作，加深对通信网络原理、组网技术以及设备应用的理解，提高学生在通信领域的实际操作能力和故障排除能力。

通过本次实训，使学生掌握以下技能：1. 熟悉通信网络的基本组成和结构；2. 掌握通信设备的安装、配置和调试方法；3. 学会使用通信测试仪器进行网络性能测试；4. 培养学生解决实际通信网络问题的能力。

二、实训内容1. 实训环境及设备本次实训在通信实验室进行，实验室配备了程控交换平台、光传输平台、宽带接入平台等设备，以满足通信组网实训需求。

2. 实训步骤（1）硬件认知通过观察和了解实验室中的通信设备，掌握通信系统基本模型、模拟通信系统基本组成、数字通信系统基本组成、电信网概述、通信网分类、公用电话交换网、接入网等知识。

（2）传输部分——SDH点对点组网2M配置实验了解TA103101 OptiX 2500硬件设备，并进行SDH点对点组网2M配置实验。

（3）程控部分——本局调试实验学习交换机的基本知识，进行本局调试实验。

（4）宽带部分——PPPOE拨号上网综合实验学习相关宽带技术，进行PPPOE拨号上网综合实验。

三、实训过程及结果1. 实训过程在指导老师的带领下，学生按照实训步骤，逐步完成各项实验。

在实验过程中，学生认真观察设备操作，记录实验数据，遇到问题及时与老师沟通。

2. 实训结果通过本次实训，学生掌握了以下技能：（1）熟悉了通信网络的基本组成和结构；（2）学会了通信设备的安装、配置和调试方法；（3）掌握了使用通信测试仪器进行网络性能测试的技巧；（4）提高了解决实际通信网络问题的能力。

四、实训总结1. 实训收获本次实训使学生在理论知识与实践操作方面都取得了显著的进步。

通过实际操作，学生加深了对通信网络原理、组网技术以及设备应用的理解，提高了自己的实际操作能力和故障排除能力。

2. 实训不足在实训过程中，部分学生在实验操作过程中存在以下不足：（1）对实验原理和步骤理解不够深入；（2）实验操作不够熟练，出现错误操作；（3）故障排除能力有待提高。

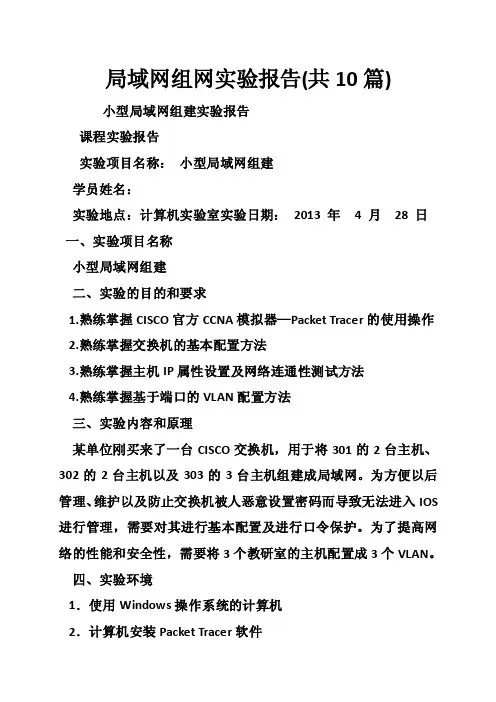

局域网组网实验报告(共10篇)小型局域网组建实验报告课程实验报告实验项目名称：小型局域网组建学员姓名：实验地点：计算机实验室实验日期：2013 年 4 月28 日一、实验项目名称小型局域网组建二、实验的目的和要求1.熟练掌握CISCO官方CCNA模拟器—Packet Tracer的使用操作2.熟练掌握交换机的基本配置方法3.熟练掌握主机IP属性设置及网络连通性测试方法4.熟练掌握基于端口的VLAN配置方法三、实验内容和原理某单位刚买来了一台CISCO交换机，用于将301的2台主机、302的2台主机以及303的3台主机组建成局域网。

为方便以后管理、维护以及防止交换机被人恶意设置密码而导致无法进入IOS 进行管理，需要对其进行基本配置及进行口令保护。

为了提高网络的性能和安全性，需要将3个教研室的主机配置成3个VLAN。

四、实验环境1．使用Windows操作系统的计算机2．计算机安装Packet Tracer软件五、操作方法和实验步骤步骤1：按照实验环境，在模拟软件中搭建一个网络拓扑，通过Console口访问交换机。

步骤2：交换机基本配置：配置主机名，配置密码，配置接口工作模式，保存配置。

步骤3：给各主机配置IP属性，使用PING命令测试配置结果。

步骤5：创建VLAN1、VLAN 2、VLAN3，将三个教研室的7台主机分别配置进相应的VLAN，测试配置结果。

六、实验数据记录和处理１、利用主机０通过Console口访问交换机对交换机进行配置 2、交换机基本配置：配置主机名，配置密码，配置接口工作模式，保存配置。

图1 为交换机配置密码图2 为交换机各端口配置工作模式3、给各主机配置IP属性，使用PING命令测试配置结果。

篇二：计算机网络组建局域网实验报告肇庆学院计算机学院计算机网络实验报告实验名称：组建局域网班级：11级计算机专科班学号：2011131311 姓名：指导教师：申伟成绩：完成时间：2013-12-25实验五、组建局域网1. 2. 3. 4. 5. 6.认识集线器、交换机产品的外观和结构，了解接口类型、数量及连接方法；了解集线器、交换机的工作状态及其指示灯；掌握组建共享（交换）式局域网的基本连接方法；掌握网络主机IP 协议的安装和IP参数的配置方法；理解集线器（交换机）在网络中的基本作用；掌握局域网连通的测试方法（物理层和网络层）。

组网分析实验报告组网分析实验报告一、实验目的组网分析实验旨在通过实际操作和实验数据的收集与分析，掌握组网的基本原理和技术，了解不同网络拓扑结构的特点和优缺点，为实际网络设计和优化提供参考。

二、实验环境本次实验使用了一台服务器和四台工作站，通过交换机进行连接，搭建了一个局域网。

三、实验过程1. 网络拓扑结构的选择在组网前，我们首先需要选择适合实际需求的网络拓扑结构。

根据实验要求和资源限制，我们选择了星型拓扑结构。

这种结构以一个中心节点为核心，其他节点通过交换机与之相连，形成一个星状的网络。

2. 硬件设备连接根据星型拓扑结构的要求，我们将服务器与交换机的一个端口相连，将四台工作站分别与交换机的其他端口相连。

确保每个节点与交换机之间的连接牢固可靠。

3. IP地址分配为了实现节点之间的通信，我们需要为每个节点分配IP地址。

在实验中，我们选择了私有IP地址段，将服务器的IP地址设为192.168.1.1，工作站的IP地址分别设为192.168.1.2、192.168.1.3、192.168.1.4、192.168.1.5。

4. 网络测试在完成硬件设备连接和IP地址分配后，我们进行了网络测试。

通过在工作站上执行ping命令，可以测试节点之间的连通性。

同时，我们还测试了网络的带宽和延迟等性能指标，以评估网络的质量。

5. 故障排除在网络测试过程中，我们发现其中一个工作站无法与服务器通信。

经过排查，发现该工作站的网卡驱动程序未正确安装。

通过重新安装驱动程序，问题得以解决。

四、实验结果通过实验，我们成功搭建了一个星型拓扑结构的局域网。

通过网络测试，我们发现节点之间的连通性良好，网络性能也达到了预期目标。

在故障排除过程中，我们掌握了一些常见故障的解决方法，提高了网络维护和故障排除的能力。

五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术，掌握了网络拓扑结构的选择和硬件设备的连接方法。

同时，我们也学会了如何进行IP地址分配和网络测试，以及故障排除的方法。

网络实习报告组网实习报告H3C（5篇）第一篇：网络实习报告组网实习报告 H3C四川化工职业技术学院《组网训练》实习报告书专业：计算机网络技术班级：网络1031实习时间：1~5周（2012.9.1-2012.10.7）指导教师：王波、黄辉德老师学生姓名：学号：何媛萍 282012/2013学年第一学期《组网训练》实习报告一、实习目的通过本次实习，进一步熟悉并掌握网络的基本概念，基本操作技能。

通过理论研究与分析，理解网络组建方法及步骤。

通过实际小型局域网理论设计，掌握网络技术在实际应用中的使用方法，加深对网络技术的理解。

通过实际应用锻炼动手能力和思维能力。

培养学生系统、完整、具体地解决实际问题的职业综合能力，具备收集信息、制定计划、实施计划和自我评价的能力，锻炼团队工作的能力，学生经历综合实训完整的工作过程，学会网络拓扑图的绘制、用网络设备组建和管理网络的核心能力和关键能力，通过方案设计、PPT制作、方案演示充分锻炼学生的综合知识运用能力以及表达沟通能力。

二、实习内容1．第一部分：网络硬件连通练习制作网线，实现交换机-交换机、交换机-路由器、计算机-交换机、计算机-路由器的连接。

2．第二部分：网络设备基本操作通过计算机对交换机路由器进行管理，配置实现交换机、路由器的远程管理（telnet和web）3．第三部分：局域网基本技术练习配置VLAN，进行VLAN管理，并且实现VLAN间的三层通信（三层交换机和路由器实现）4．第四部分：路由器管理配置路由协议，实现不同网络之间的通信，包括静态路由、动态路由（OSPF）、混合路由。

5．第五部分：可靠性技术的应用局域网可靠技术运用（MSTP），接入可靠性技术（VRRP）。

6．第六部分：综合训练根据指导老师给出的拓扑图及要求在规定时间内完成设备调试并整理出调试报告（按组提交，报告中应包含相关设备配置命令及说明）三、实习过程1．第一部分：网络硬件连通练习1.1制作网线我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

一、实训目的本次实训旨在让学生了解局域网的基本概念、组成及组网方法，掌握局域网设备的配置与调试，培养学生的实际动手能力、团队协作能力和创新思维。

二、实训内容1. 理论知识学习（1）局域网的基本概念、组成及分类（2）局域网设备（交换机、路由器、网线、网卡等）的选型与配置（3）VLAN技术、STP技术、RSTP技术等局域网关键技术（4）局域网安全策略及故障排除方法2. 实践操作（1）搭建一个简单的局域网环境，包括交换机、路由器、计算机等设备的配置（2）配置VLAN，实现不同部门之间的网络隔离（3）配置STP，解决网络环路问题（4）配置RSTP，提高网络稳定性（5）配置安全策略，防止非法访问三、实训过程1. 实训准备（1）熟悉实训场地，了解实训设备（2）查阅相关资料，了解局域网组网知识（3）明确实训目标，制定实训计划2. 实训实施（1）搭建局域网环境1）连接交换机、路由器、计算机等设备2）配置交换机、路由器、计算机等设备的IP地址、子网掩码等参数（2）配置VLAN1）创建VLAN，并分配端口2）配置VLAN间路由（3）配置STP1）配置交换机STP协议2）验证STP配置效果（4）配置RSTP1）配置交换机RSTP协议2）验证RSTP配置效果（5）配置安全策略1）配置交换机访问控制列表（ACL）2）配置路由器访问控制列表（ACL）3. 实训总结（1）回顾实训过程，总结经验教训（2）针对实训中遇到的问题，提出解决方案（3）提出改进建议，为后续实训提供参考四、实训成果1. 掌握局域网组网的基本概念、组成及组网方法2. 熟悉局域网设备的配置与调试方法3. 学会使用VLAN、STP、RSTP等技术解决实际问题4. 提高动手能力、团队协作能力和创新思维五、实训体会1. 通过本次实训，我对局域网组网有了更深入的了解，为今后从事相关工作奠定了基础。

2. 实训过程中，我学会了如何查阅资料、解决问题，提高了自学能力。

3. 团队合作使我在实训过程中不断进步，学会了与队友沟通、协作。

局域网的组建实验报告一、实验目的本次实验旨在通过实际操作，掌握局域网组建的基本原理和方法，熟悉网络设备的配置和使用，实现计算机之间的资源共享和通信。

二、实验环境1、硬件设备：计算机若干台、交换机、网线若干。

2、软件环境：操作系统（Windows 10）、网络配置工具。

三、实验原理局域网（Local Area Network，LAN）是指在某一区域内由多台计算机互联成的计算机组。

一般是方圆几千米以内。

局域网可以实现文件管理、应用软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。

在组建局域网时，需要通过网络设备（如交换机）将计算机连接起来，并为每台计算机分配 IP 地址，使其能够在网络中进行通信。

四、实验步骤1、硬件连接将计算机通过网线连接到交换机的端口上。

确保网线连接牢固，无松动现象。

2、配置计算机网络参数打开计算机的网络设置界面。

选择“以太网”选项，点击“属性”。

在弹出的窗口中，选择“Internet 协议版本 4（TCP/IPv4）”，点击“属性”。

选择“使用下面的 IP 地址”，为计算机分配 IP 地址、子网掩码和默认网关。

例如，为第一台计算机分配的 IP 地址为 192168110，子网掩码为 2552552550，默认网关为 19216811。

为其他计算机依次分配不同的 IP 地址，如 192168120、192168130 等，但要保证它们在同一网段内。

3、测试网络连接在每台计算机上，打开命令提示符窗口。

输入“ping 19216811”（网关地址），查看是否能够成功ping 通。

输入“ping 其他计算机的 IP 地址”，测试计算机之间的网络连接是否正常。

4、共享资源设置在一台计算机上，选择要共享的文件夹或磁盘。

右键点击该文件夹或磁盘，选择“属性”。

在“共享”选项卡中，点击“高级共享”。

勾选“共享此文件夹”，并设置共享名称和权限。

5、访问共享资源在其他计算机上，打开“文件资源管理器”。

一、实验目的本次实验旨在让学生了解计算机网络的基本组成和原理，掌握组网的基本方法，提高网络配置和故障排除能力。

通过本次实验，使学生能够：1. 理解计算机网络的基本概念和组成；2. 掌握组网的基本方法，包括物理连接、IP地址规划、路由配置等；3. 熟悉网络设备的使用和配置；4. 学会故障排除的基本方法。

二、实验内容1. 实验环境实验设备：PC机5台，交换机2台，路由器2台，双绞线若干。

实验软件：Windows操作系统，网络设备配置软件。

2. 实验步骤（1）物理连接1）将PC机与交换机通过双绞线连接；2）将交换机与路由器通过双绞线连接；3）将路由器与另一台交换机通过双绞线连接。

（2）IP地址规划1）为PC机分配IP地址，如PC1：192.168.1.1，子网掩码：255.255.255.0；2）为交换机分配IP地址，如交换机1：192.168.1.2，子网掩码：255.255.255.0；3）为交换机分配IP地址，如交换机2：192.168.2.2，子网掩码：255.255.255.0；4）为路由器分配IP地址，如路由器1：192.168.1.1，子网掩码：255.255.255.0；路由器2：192.168.2.1，子网掩码：255.255.255.0。

（3）网络设备配置1）配置交换机，设置VLAN，实现VLAN间隔离；2）配置路由器，设置静态路由，实现不同VLAN间的通信；3）配置PC机，设置网关，实现网络访问。

（4）故障排除1）检查物理连接，确保双绞线连接正确；2）检查IP地址分配，确保IP地址、子网掩码、网关配置正确；3）检查路由器配置，确保静态路由设置正确；4）检查交换机配置，确保VLAN设置正确。

三、实验结果与分析1. 实验结果通过本次实验，成功实现了PC机之间的网络通信，实现了不同VLAN间的通信。

2. 实验分析（1）物理连接：本次实验中，通过双绞线将PC机、交换机和路由器连接，确保了物理连接的稳定性。

第1篇一、实验目的1. 掌握思科网络设备的配置方法，包括交换机、路由器等；2. 熟悉思科网络设备的连接方式，如VLAN、STP等；3. 了解思科网络设备的网络管理功能；4. 培养实际动手操作能力和网络规划能力。

二、实验环境1. 硬件设备：思科交换机、路由器、计算机等；2. 软件设备：思科Packet Tracer模拟软件；3. 实验拓扑：楼宇网络拓扑。

三、实验内容1. 交换机配置（1）交换机的基本配置：配置交换机名称、描述、管理IP地址等；（2）VLAN配置：创建VLAN，配置VLAN ID和名称，将端口划分到对应VLAN；（3）STP配置：配置生成树协议，防止网络环路。

2. 路由器配置（1）路由器的基本配置：配置路由器名称、描述、管理IP地址等；（2）静态路由配置：配置静态路由，实现不同网络之间的互通；（3）动态路由配置：配置OSPF路由协议，实现路由器之间的动态路由学习。

3. 网络管理（1）查看设备信息：查看交换机、路由器的配置信息、运行状态等；（2）配置设备监控：设置设备监控，实时查看网络流量、设备性能等；（3）配置设备备份：设置设备配置备份，防止设备配置丢失。

4. 楼宇网络规划（1）分析楼宇网络需求：了解楼宇网络规模、网络设备需求等；（2）设计网络拓扑：根据需求设计楼宇网络拓扑；（3）配置网络设备：根据拓扑图配置网络设备，实现楼宇网络互通。

四、实验步骤1. 使用Packet Tracer软件创建实验拓扑，包括交换机、路由器、计算机等设备；2. 配置交换机，包括基本配置、VLAN配置、STP配置等；3. 配置路由器，包括基本配置、静态路由配置、动态路由配置等；4. 配置网络管理，包括设备信息查看、设备监控、设备备份等；5. 分析楼宇网络需求，设计网络拓扑；6. 根据拓扑图配置网络设备，实现楼宇网络互通；7. 测试网络连通性，确保楼宇网络正常运行。

五、实验结果与分析1. 实验结果：通过配置交换机、路由器等设备，成功实现了楼宇网络的互通；2. 实验分析：在实验过程中，掌握了思科网络设备的配置方法，熟悉了网络规划与设计的基本步骤，提高了实际动手操作能力和网络规划能力。

一、实习目的本次组网实训实习的主要目的是通过实际操作，将所学网络理论知识与实际组网工程相结合，提高自己在网络规划、设计、实施和调试方面的综合能力。

通过实习，我期望能够：1. 理解并掌握网络组网的基本原理和实际操作技能。

2. 熟悉网络设备的配置和管理方法。

3. 培养团队合作和沟通协调能力。

4. 提高问题分析和解决能力。

二、实习时间与地点实习时间：2023年X月X日至2023年X月X日实习地点：XX科技有限公司网络工程实验室三、实习内容1. 网络规划与设计- 根据客户需求，进行网络拓扑结构的设计。

- 选择合适的网络设备，如交换机、路由器、防火墙等。

- 设计网络IP地址规划、子网划分、VLAN配置等。

2. 网络设备配置- 配置交换机，包括VLAN划分、端口镜像、QoS策略等。

- 配置路由器，实现路由协议的配置、NAT设置、访问控制列表等。

- 配置防火墙，设置安全策略，防止非法访问。

3. 网络调试与测试- 进行网络连通性测试，确保网络设备正常运行。

- 测试网络性能，包括带宽、延迟、丢包率等。

- 调试网络故障，如IP地址冲突、路由故障等。

4. 网络管理与维护- 学习网络监控工具的使用，如SNMP、Nagios等。

- 制定网络维护计划，定期检查网络设备状态。

- 处理网络故障，提高网络可靠性。

四、实习过程1. 前期准备- 在实习前，我阅读了相关网络技术书籍，了解了网络组网的基本原理和设备配置方法。

- 与实验室老师沟通，了解实习内容和要求。

2. 实际操作- 在老师的指导下，我进行了网络规划与设计，选择了合适的网络设备。

- 配置了交换机和路由器，实现了网络设备的互联。

- 进行了网络调试与测试，确保网络正常运行。

- 学习了网络监控工具的使用，了解了网络管理的基本方法。

3. 问题解决- 在实习过程中，我遇到了一些网络故障，如IP地址冲突、路由故障等。

- 通过查阅资料、请教老师和同学，我成功地解决了这些问题。

4. 总结与反思- 通过本次实习，我掌握了网络组网的基本原理和实际操作技能。

一、实验目的1. 熟悉网络组网的基本原理和流程。

2. 掌握网络设备的配置方法，包括交换机、路由器等。

3. 学会网络故障排查和解决方法。

二、实验内容本次实验主要分为以下三个部分：1. 网络设备连接与配置2. 网络互通与故障排查3. 网络安全配置三、实验设备1. 交换机：Cisco 2960-48FP2. 路由器：Cisco 2620XM3. PC：5台4. 网线：若干5. 交换机电源：2台6. 路由器电源：1台四、实验步骤1. 网络设备连接与配置（1）将PC1连接到交换机的一个端口，配置PC1的IP地址为192.168.1.1/24，网关为192.168.1.254。

（2）将PC2连接到交换机的另一个端口，配置PC2的IP地址为192.168.1.2/24，网关为192.168.1.254。

（3）将路由器连接到交换机的两个端口，配置路由器的接口IP地址分别为192.168.1.254/24和192.168.2.1/24。

（4）配置路由器的静态路由，将192.168.1.0/24网络的数据包转发到192.168.2.2/24网络。

2. 网络互通与故障排查（1）在PC1上ping PC2的IP地址，查看是否能够ping通。

（2）在PC2上ping PC1的IP地址，查看是否能够ping通。

（3）在PC1上ping路由器的接口IP地址，查看是否能够ping通。

（4）在PC2上ping路由器的接口IP地址，查看是否能够ping通。

（5）检查网络设备配置，排查故障。

3. 网络安全配置（1）配置交换机的端口安全，限制每个端口只能连接一个设备。

（2）配置交换机的VLAN，将PC1和PC2划分到不同的VLAN。

（3）配置路由器的访问控制列表（ACL），限制不同VLAN之间的通信。

五、实验结果与分析1. 网络互通经过配置，PC1和PC2能够相互ping通，且PC1和PC2能够ping通路由器的接口IP地址，说明网络设备配置正确，网络互通。

一、实训背景随着信息技术的飞速发展，网络技术在各行各业中的应用越来越广泛。

为了提高我们的网络组建和维护能力，学校组织了一次组网模拟实训。

通过这次实训，我们深入了解了网络组建的基本原理和实际操作，提高了自己的实践能力。

二、实训目标1. 掌握网络组建的基本概念和原理；2. 熟悉网络设备的安装、配置和调试；3. 学会网络故障的排查和解决方法；4. 提高团队协作和沟通能力。

三、实训内容1. 网络基础知识：学习网络拓扑结构、网络协议、IP地址规划等基本概念。

2. 网络设备安装与配置：熟悉交换机、路由器等网络设备的安装方法，掌握VLAN、ACL、NAT等配置技巧。

3. 网络故障排查与解决：通过实际操作，学会使用网络诊断工具，分析故障原因，并提出解决方案。

4. 团队协作与沟通：在实训过程中，与团队成员密切配合，共同完成网络组建任务。

四、实训过程1. 实训准备：提前了解实训内容，查阅相关资料，确保实训过程中能够顺利完成任务。

2. 理论学习：在实训导师的指导下，学习网络组建的基本原理和操作方法。

3. 实际操作：分组进行网络组建，每个小组负责一部分网络设备的安装和配置。

4. 故障排查：在组建过程中，遇到故障及时请教导师，分析原因，解决问题。

5. 总结与反思：实训结束后，对整个实训过程进行总结，找出不足之处，提出改进措施。

五、实训成果1. 掌握了网络组建的基本原理和操作方法；2. 熟悉了网络设备的安装、配置和调试；3. 学会了网络故障的排查和解决方法；4. 提高了团队协作和沟通能力。

六、实训体会1. 实践是检验真理的唯一标准。

通过这次实训，我们深刻体会到理论知识的重要性，同时也认识到实践操作的重要性。

2. 团队协作是完成任务的保障。

在实训过程中，我们学会了与团队成员密切配合，共同完成任务。

3. 沟通能力是提高工作效率的关键。

在实训过程中，我们学会了如何与团队成员、导师进行有效沟通，提高工作效率。

4. 遇到问题要勇于面对。
