施工进度横道图详细介绍及画法

施工进度横道图是一种用于展示工程项目施工进度的图表。它以时间为轴，横向排列各个工程阶段，用条形图的方式呈现各个阶段的完成情况。每个阶段的长度代表该阶段的工期，颜色则代表该阶段的完成情况。以下是对施工进度横道图的详细介绍和画法。

首先，施工进度横道图通常包括项目的开始和结束日期，以及各个工程阶段的名称和工期。开始和结束日期可以标注在图表的顶部，并用直线连接。工程阶段的名称和工期可以标注在时间轴上方的各个位置。

接下来，每个工程阶段的完成情况可以用不同的颜色呈现。一种常见的方法是使用绿色表示已完成的阶段，黄色表示进行中的阶段，红色表示延迟的阶段，灰色表示尚未开始的阶段。当然，根据实际情况，你也可以选择其他颜色。

在绘制工程阶段的条形图时，每个阶段的长度应该与其工期相匹配。可以使用横向的矩形来表示每个阶段，矩形的长度取决于工期的长度。例如，如果一些阶段需花费3个月的时间，则对应的矩形长度应为3个单位。

为了更清晰地展示工程进度，可以根据实际需求，将图表进行分组。例如，可以按照不同的施工区域或工程部分进行分组，并用不同的颜色进行标记。这样可以更方便地查看每个部分的完成情况和整体进度。

当工程进度发生变化时，可以通过修改相应阶段的颜色或长度来更新图表。例如，如果一些阶段的进度延迟了一周，则可以将该阶段的颜色从黄色改为红色，并将其长度增加一周的单位。

在制作施工进度横道图时 1.图表上的文字要清晰可读，建议使用大号字体，并使用粗体或斜体来突出重要信息。

2.时间轴的刻度要均匀分布，以便准确显示工期和进度。

3.添加图例，解释各种颜色的含义。

4.使用有序的顺序排列工程阶段，以便更好地展示整体进度。

总结起来，施工进度横道图是一种直观有效的展示工程项目施工进度的工具。通过清晰地展示每个工程阶段的完成情况和整体进度，可以帮助项目团队和相关利益相关方更好地了解项目的进展情况，及时做出调整和决策。

排工期计划(总12页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 西藏路拉洛水利枢纽及配套灌区工程

移民安置库周公路复建工程

（第一标段）

倒排工期计划

四川川新建筑工程有限公司

二零一六年五月十日

目 录

一、编制依据 ...................................................... 错误!未指定书签。

二、编制原则及目的 .......................................... 错误!未指定书签。

三、工程概况 ...................................................... 错误!未指定书签。

四、倒排工期计划安排 ...................................... 错误!未指定书签。五、倒排工期保证措施 ...................................... 错误!未指定书签。

1、组织措施 ..................................................... 错误!未指定书签。

2、技术保证措施 ............................................. 错误!未指定书签。

3、主材供应保证措施 ..................................... 错误!未指定书签。

4、机械设备、施工队伍保证措施 ................. 错误!未指定书签。

六、急需协调解决的问题 ................................. 错误!未指定书签。

附件： 倒排工期计划明细表1 ....................... 错误!未指定书签。

流水施工的特点

工业生产的实践证明，流水施工作业法是组织生产的有效方法。流水作业法的原理同样也适用于土木工程的施工。

土木工程的流水施工与一般工业生产流水线作业十分相似。不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。

为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。

采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。

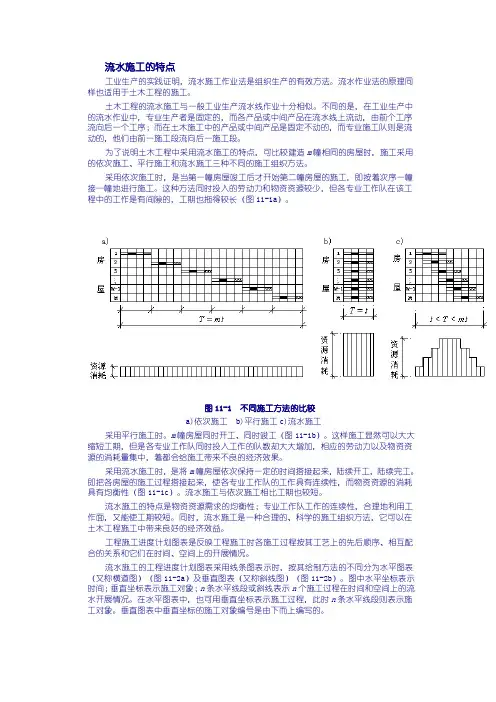

图11-1 不同施工方法的比较

a)依次施工 b)平行施工c)流水施工

采用平行施工时。m幢房屋同时开工、同时竣工（图11-1b）。这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。

采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。流水施工与依次施工相比工期也较短。

流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。

工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。

流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。图中水平坐标表示时间；垂直坐标表示施工对象；n条水平线段或斜线表示n个施工过程在时间和空间上的流水开展情况。在水平图表中，也可用垂直坐标表示施工过程，此时n条水平线段则表示施工对象。垂直图表中垂直坐标的施工对象编号是由下而上编写的。 水平图表具有绘制简单，流水施工形象直观的优点。垂直图表能直观地反映出在一个施工段中各施工过程的先后顺序和相互配合关系，而且可由其斜线的斜率形象地反映出各施工过程的流水强度。
